Gysflash 9.24 - Caricabatterie GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie automatico
Marca	GYS
Modello	Gysflash 9.24
Tensioni di carica	6V (7.3V/9A), 12V (14.6V/9A), 24V (29.2V/6A)
Corrente di carica	9 A (6V/12V), 6 A (24V)
Tipi di batterie compatibili	Piombo-acido: GEL, AGM, WET, MF, Calcio (6V, 12V, 24V)
Capacità batteria (carica)	6V/12V: 18-220 Ah, 24V: 15-125 Ah
Capacità batteria (mantenimento)	6V/12V: fino a 300 Ah, 24V: fino a 170 Ah
Alimentazione	220-240 V AC, 50-60 Hz, monofase
Numero di fasi di carica	8 fasi (Analisi, Recupero, Test, Desolfatazione, Carica, Assorbimento, Refresh opzionale, Mantenimento)
Modalità REFRESH	Ricondizionamento delle batterie profondamente scariche (opzionale)
Sensore di temperatura	Sì, adattamento automatico della tensione di uscita in base alla temperatura ambiente
Protezioni	Cortocircuito, inversione di polarità, scintilla evitata, doppio isolamento, termica
Indicatori luminosi	Spie di progressione e OK (carica terminata)
Classe elettrica	Classe II (doppio isolamento)
Norme	CE, EAC, UKCA, CMIM (Marocco)
Utilizzo	Interno, evitare fonti di calore, temperature >60°C
Manutenzione	Scollegare prima della pulizia, panno asciutto, nessun solvente
Sostituzione del cavo	Dal produttore, assistenza o persona qualificata solo
Garanzia	2 anni (parti e manodopera), trasporto non coperto

Domande frequenti - Gysflash 9.24 GYS

Quali tipi di batterie posso caricare con il Gysflash 9.24?

Questo caricabatterie è progettato per batterie al piombo di tipo GEL, AGM, WET, MF (Maintenance Free) e Calcio (CA), in 6V, 12V o 24V. Non è adatto a batterie al litio o non ricaricabili.

Come avviare una carica?

Collegare prima il caricabatterie alla batteria (rispettare la polarità), poi alla rete. Selezionare la modalità (6V, 12V o 24V) premendo il pulsante. La carica parte automaticamente dopo 5 secondi.

Cosa significa la spia OK accesa?

La spia OK fissa indica che la batteria è completamente carica. Se lampeggia, la batteria è pronta ad avviare il motore ma non ancora al 100%.

Posso usare la modalità REFRESH su tutte le batterie?

La modalità REFRESH (ricondizionamento) è consigliata per batterie fortemente scariche. È sconsigliata su batterie sigillate (senza manutenzione) poiché può causare perdita d'acqua. Controllare il livello dell'elettrolito dopo l'uso.

Cosa fare se la spia rossa lampeggia?

Un lampeggio indica inversione di polarità, tensione batteria troppo alta o cortocircuito. Controllare le connessioni delle pinze e che la modalità corrisponda alla tensione della batteria.

Il caricabatterie si scalda normalmente?

Sì, un calore moderato è normale. Il caricabatterie è dotato di un sensore di temperatura che adatta la corrente per evitare il surriscaldamento. Se la temperatura ambiente supera i 60°C, può attivarsi una protezione termica (spia rossa fissa). Lasciare raffreddare in un luogo areato.

Posso lasciare il caricabatterie collegato permanentemente?

Sì, la modalità Mantenimento di carica (fase 8) mantiene la batteria a piena carica senza rischio di sovraccarica. Può rimanere collegato a tempo indeterminato per batterie da svago o accumulo.

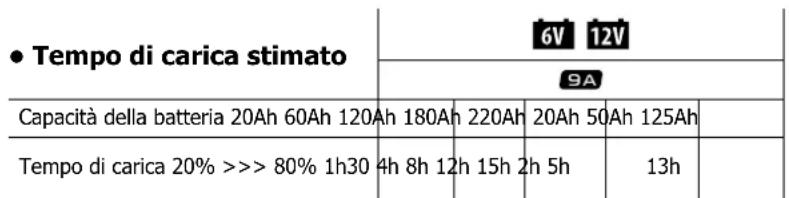

Qual è la durata tipica della carica?

Il tempo di carica dal 20% all'80% dipende dalla capacità. Esempi: 20 Ah: 1h30, 60 Ah: 4h, 120 Ah: 8h (a 9A). Per una carica completa, contare circa 2-3 ore aggiuntive.

Come mantenere il caricabatterie?

Scollegare sempre la spina di rete prima della pulizia. Utilizzare un panno asciutto per le superfici. Non usare mai solventi o prodotti aggressivi. I cavi danneggiati devono essere sostituiti da un professionista.

Cosa fare se l'apparecchio non si avvia?

Controllare che la batteria sia collegata e che la modalità sia selezionata. Il caricabatterie potrebbe essere in standby: premere il pulsante per riattivarlo. Se la spia rossa rimane accesa, potrebbe esserci un guasto termico o interno.

MANUALE UTENTE Gysflash 9.24 GYS

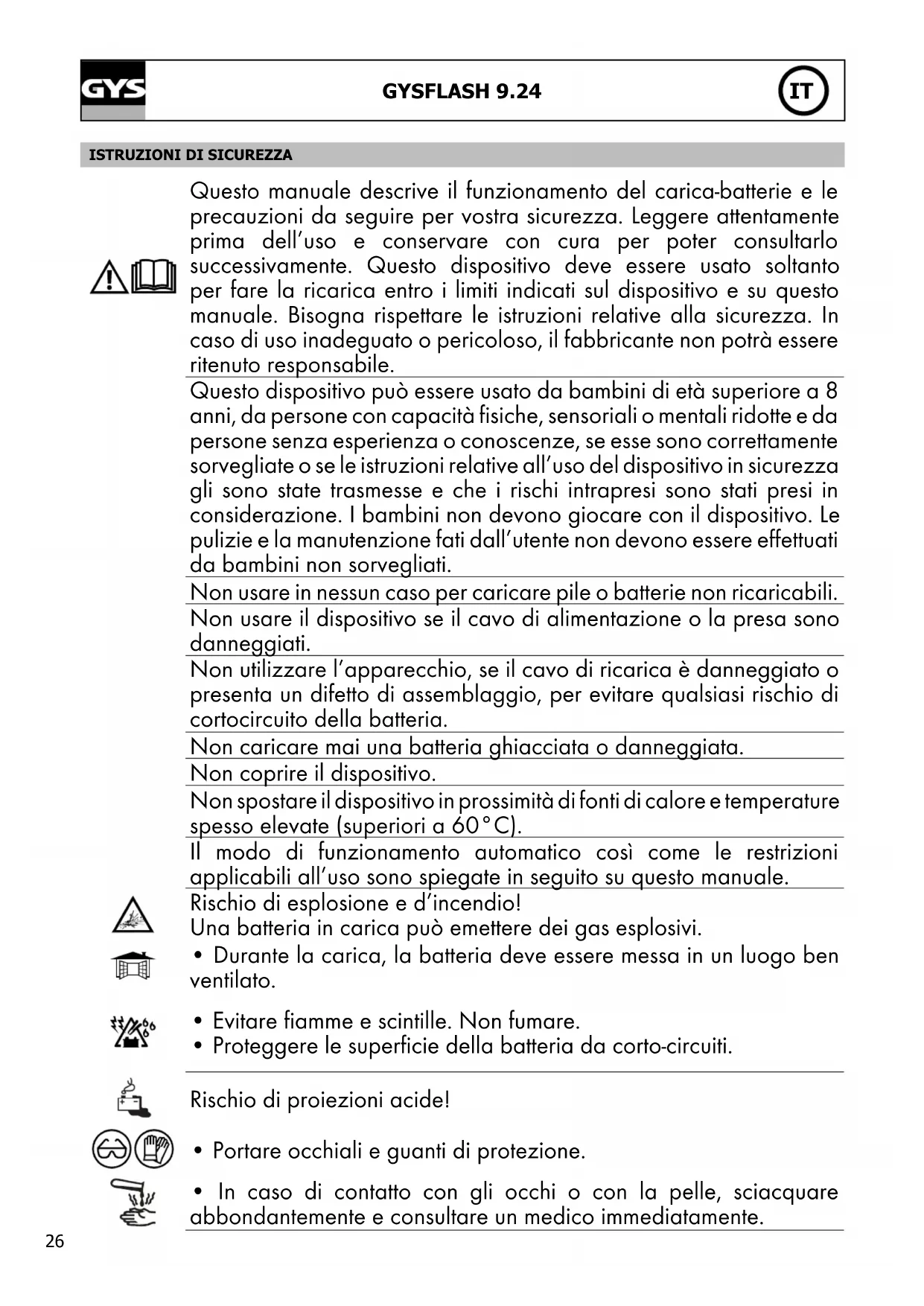

ISTRUZIONI DI SICUREZZA

Questo manuale describes the funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attendamente prima dell'uso e conservare con cura per poter consultrarlo successivamente. Questo dispositivo devese essere usato soltanto per fare la ricarica entro i limiti indicati sul dispositivo e su questo manuale. Bisognà rispetto le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrè essere ritenuto responsable.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. Le pulizia e la manutenzione fati dall'utente non devono essere effettuali da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili. Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non utilizzato l'apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria.

Non caricare mai una batteria ghiacciata o danneggiata. Non coprire il dispositivo.

Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 60^ ).

Il modo di funzionamento automatico sono come le restrizioni applicabili all'uso sono spiegate in seguito su quello manuale.

Rischio di esplosion e d'incendio! Una batteria in carica più émettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

Evitare fiamme e scintille. Non fumare.
- Proteggere le superficie della batteria da corto-circuiti.

Rischio di proiezioni acide!

• Portare occhiali e guanti di protezione.
• In caso di contatto con gli occhi o con la pelle, sciacquare abbondamente e consultare un medico immediatamente.

Connession / Sconnessione:

• Scollegare l'alimentazione prima di collegare o scollegare le connessioni della batteria.
• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altra connessione deve essere effettuata sul telaio, lontano alla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.
• Dopo l'opération di avvio/carica, scollegare il booster/ caricatore della batteria alla presa poi togliere la connessione dal telaio e in seguito la connessione della batteria, nell'ordine indicato.

Collegamento:

Dispositivo di classe II
- Il collegamento alla rete di alimentazione deve essere fattà in conformità con le regole d'installazione nazionali.

Manutenzione:
- Se il cavo di alimentazione è danneggiato,esso delve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persona di qualifiche simili per evitare pericoli.
- La manutenzione deve essere effettuata da una persona qualificata
- Attenzione! Scollegare sempre la schede alla presa elettrica prima di effettuare agli manipolazione sul disposativo.
- Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.
- Pulire le superfici del disposativo con uno straccio secco.

Regolamentazione:

Dispositivo in conformità con le direttive europee
- La dichiarazione di conformità è disponibile sul nostro site internet.

• Marca di conformità EAC (Comunità Economica Eurasiatica)

• Materiale conforme alla esigenze Britanniche. La dichiarazione di conformità Britannica è disponibile sul nostro site (vedere pagina di copertina).
• Materiale conforme alle normative marocchine.
• La dichiarazione C_ (CMIM) di conformità è disponibile sul nostro site (vedi sched a del prodotto)

Scarto:

• Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.

DESCRIZIONEGENERALE

Il Gysflash è stato specialmente progettato per ricaricare la maggior parte delle batterie al piombo con oswana manutenzione, correntamente usate per le machine e per diversi altri veicoli Queste batterie possono essere di diversi tipi es.: GEL (elettrolito gelificato), AGM (elettrolito impregnato), WET, MF (Manutenzione Free), CA (Calcio)...

Lo Gysflash 9.24 è perfettamente adatto alla carica di :

• batterie 6V (3 elementi da 2V) da 18Ah a 220Ah e sino a 300Ah per il mantenimento di carica,
• batterie 12V (6 elemeti da 2V) da 18Ah a 220Ah e fino a 300Ah per il mantenimento di carica,
• batterie 24V (12 elementi da 2V) da 15Ah a 125Ah e fino a 170Ah per il mantenimento di carica.

AUTOMATIC

TEMP.SENSOR

Lo Gysflash 9.24 è provvisto di una funzione che adatta automaticamente la tensione di uscita a seconda della temperatura ambiente. Questo adattamento permette di avere una ricarica precisa e adatta alla temperatura ambiente.

AVVIAMENTO

1. Collegare il caricabatterie alla batteria.

2. Collegare il caricabatterie alla presa (rete monofase 220-240Vac 50-60Hz).

3. Scegliere la modalità premendo sul tasting . Dopo circa cinque secondi, la carica si avvia automaticamente.

4. Durante la carica, il disposito indica lo stato di avanzamento della carica. Quando la spia OK lampeggia, la batteria è pronta ad avviare il motore. E quando la spia OK rimane accesa, la batteria è completamente carica.
5. La caricacouldesere interrotta ad ogni momento scollegando la spina alla presa oppure premendo sul tasto
6. Dopo I'operazione di carica, scollegare il caricabatterie alla rete, in seguito ritirare le connessioni alla batteria.

MODI DI CARICA

• Descrizione dei Modi di carica e delle opzioni:

Modo CARICA 6V (7.3V/9A) :

Modalità destinata alla carica e al mantenimento di carica delle batterie al piombo 6V. Ciclo di carica automatico inotto tapping.

Modo CARICA 12V (14.6V/9A) :

Modalità destinata alla carica e al mantenimento della carica delle batterie al piombo 12V. Ciclo di carica automatico inotto tapping.

Modo CARICA 24V (29.2V/6A) :

Modalità destinata alla carica e al mantenimento di batterie al piombo 24V. Ciclo di carica automatico inotto tappe.

Opzione REFRESH :

refresh

Opzione che permette di aggiungere una tappa supplementare (tappa 7) al ciclo di carica per ricondizione le batterie fortemente scariche.

A: si raccomanda di non attivare esta opzione per le batterie sigillate.

Suggerimento : Verificare e ripristinare, se necessario, il livello d'acqua della batteria dopo una carica con Refresh.

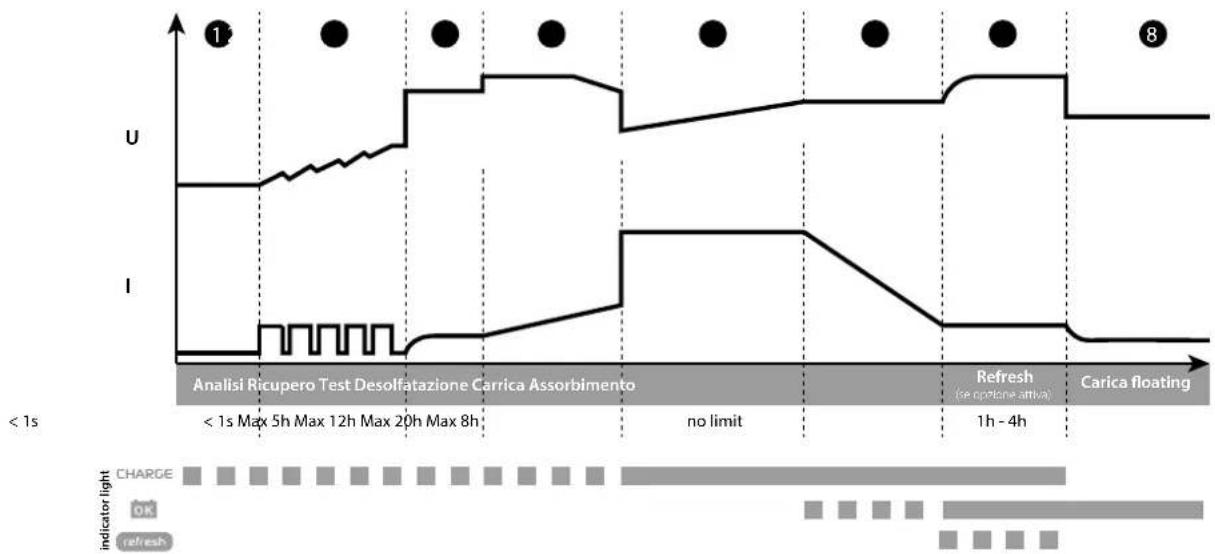

• Curva di carica :

Lo GYSFLASH 9.24 utilise una curva di carica evoluta in otto tappe che garantisce le prestazioni ottimali della vostra batteria.

Tappa 1:Analisi

Analisi dello stato della batteria (livello di carica, inversionione di polarità, batteria sbagliata collegata...)

Tappa 2: Recupero (6V 12V 4.5A / 24V 3A)

Algoritmo di recupero degli elementi danneggiati in seguito ad una scarica profonda.

Carica velo a corrente massima che permette di arrivare a 80% del livello di carica.

Tappa 6: Assorbimento (6V 7.3V / 12V 14.6V / 24V 29.2V)

Carica a tensione costante per portare il livello di carica a 100%

Tappa 3: Test Test di batteria solfatata

Tappa 7: Refresh (opzione 6V 7.9V / 12V 8V / 3124V)

Se l'opzione Refresh è stata selezionata, il carica-batterie fornirà una corrente supplementare che creerà un gas che vi permetterà di mescolare l'elettrolito eosi ricondizionale le cellule della batteria. Durante esta fase, la batteria più perdere un po' d'acqua.

Tappa 4: Desolfatazione (6V 7.9V / 12V 15.8V / 24V 31.6V) Algoritmo di desolfatazione della batteria.

Tappa 8: Mantenimento di carica (6V/132V/27.2V24

Mantiene il livello di carica della batteria al massimo.

- Protezioni:

Lo GYSFLASH 9.24 possie de un insieme di dispositivi che lo proteggono contro i corto-circuiti e le inversionioni di polarita. Dispone di un systema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Il caricabatterie è a doppio isolamento ed è compatible con l'electronica dei veicoli.

Lo GYSFLASH 9.24 è provvisto di sensore di temperatura integrato che permette di adattare la sua corrente di carica in funzione della temperatura dell'ambiente per evitare surriscaldamento all'elettronica interna.

ANOMALIE, CAUSE, RIMEDI

	Anomalie	Cause	Rimedi
1	La spia ! lampeggia.	Inversione di polaritàTensione batteria troppo elevataMorsetti in corto circuito	Verificare che i morsetti siano correttamente collegati.Verificare che la modalità selezionata corrisponda alla tensione nominale della batteria.
2	La spia ! è accesa.	Fallimento durante la carica, batteria irreccuperabile.	Cambiare di batteria e premere su ! per riavviare una carica.
3	La spia ! rimane accesaanche after premuto il tasting.	Difetto termico.	Temperatura ambiente troppo elevata (>60°C), aerare il locale e lasciare il caricabatteria raffredarsi.
4	La spia ! lampeggia.	Caricabatteria in veglia.	Premere sul tasting ! o collegare una batteria al caricabatterie per uscire nella veglia.
5	La spia ! rimane accesa.	Carica interrotta premendo sul tasting.	Premere ancora su ! per rilanciare la carica.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire alla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

Danni dovuti al trasporto.
- La normale usura dei pezzi (Es.: cavi, morsetti, ecc.).
- Gli incidenti causati da uso impropero (erreore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinniar il dispositorio al distributore, alleging:

• la prova d'acquisto con data (scontrino, fattura...)
• unanotaesplicativa delguasto.

TABLEAU TECHNIQUE / TECHNICAL TABLE / TECHNISCHE DATEN / TABLA TECNICA / TABJIUNCA C TEXHUNCKIMN XAPAKTEPNCTNKAMN / TABELLA TECHNICA / TECHNISCHE TABEL

		GYSFLASH 9.24
Référence modèle	Aptikyilmoise	029477
Reference	Referente model	029651 (UK)
Art.-Nr. des Modells	Riferimento
Referencia del modulo
Tension d'alimentation assignée	Hominahbnoe hampjxene nittanin	~ 220-240 VAC
Rated power supply voltage	Nominate voedingspanning	50 / 60 Hz
Netzspannung	Tensione di alimentazione nominale
Tension de red asignada
Puisance assignée	Hominahbna Miochocb
Rated power	Nominate vermogen	190 W
Nettleistung	Potenza nominale
Potencia asignada
Tensions de sortie assignées	Hominahbne bkvxdnbie hampjxene	6 VDC
Rated output voltage	Uitgaande nominale spanning	12 VDC
Ausgangsspannung	Tensione nominale di uscita	24 VDC
Tensiones de salida asignadas
Courant de sortie assignée	Hominahbni Bkvxdnob Tok	9 A @ 6 V DC
Rated output current	Ultgaande nominale spanning	9 A @ 12 V DC
Ausgangsstrom	Tensione nominale di uscita	6 A @ 24 V DC
Corrente de salute asignada
Capacité assignée de batterie	Hominahbna EMKoctb 6atapen	18 - 220 Ah (max. 300Ah) @ 6 V DC
Rated battery capacity	Nominate accu capaciteit	18 - 220 Ah(max. 300Ah) @ 12V DC
Batterie-Kapazität	Capacita nominale batteria	15 - 125 Ah (max. 170Ah) @ 24 V DC
Capacidad asignada de batería
Consummation batteries au repos	ПOTrieblenne AKB в Нербочem сointянin	< 1.3 mA
Battery consumption when idle	Accu verbruik in ruststand
Verbrauch im Ruhezustand	Consumo batteria quando inattivo
Consumo de baterías en reposo
Ondulation	Kollebnie
Ripple	Golving	< 100 mV rms
Welligkeit	Ondulazione
Ondulación
Courbe de charge	Kripbaa zaraqui
Charging curve	Laadcurve	IUoU
Ladekenlinie	Urva di carica
Curva de cargo
Température de fonctionnement	Рабоча Tempepatура
Operating temperature	Werktemperatuur	-20°C - +60°C
Betriebstempoar	Temperatura di funzionamento
Temperatura de funct ionamento
Température de stockage	Tempepatura xpanenin
Storage temperature	Opslagtemperatuur	-20°C - +80°C
Lagertemperature	Temperatura di conservazione
Temperatura de almacenado
Indice de protection	Стениь зашипь
Protection rating	Beschemingsklasse	IP65
Schutzart	Grado di protezione
Indice de protección
Classe de protection	Кл assииты	Class II
Protection class	Beschemingsklasse
Schutzklasse	Classe di protezione
Clase de protección
Niveau de bruit	Уразовьш汞ma	< 50dB
Noise level	Geluidsniveau
Störpegel	Livello di rumore
Nivel de ruido
Poids	Bec	1.1 kg
Weight	Gewicht
Gewicht	Peso
Peso
Dimensions (L x H x P)	Размени (Д x B x L)	211 x 111 x 56.5 mm
Dimensions (L x H x D)	Afmetingen (L x H x B)
Abemssungen (L x H x T)	Dimensioni (L x H x D)
Dimensiones (L x A x A)
		EN 60335-1
		EN 60335-2-29
		EN 62233
		CEI EN 60529
		EN 50581
		EN 55014-1
		EN 55014-2
		CEI 61000-3-2
		CEI 61000-3-3

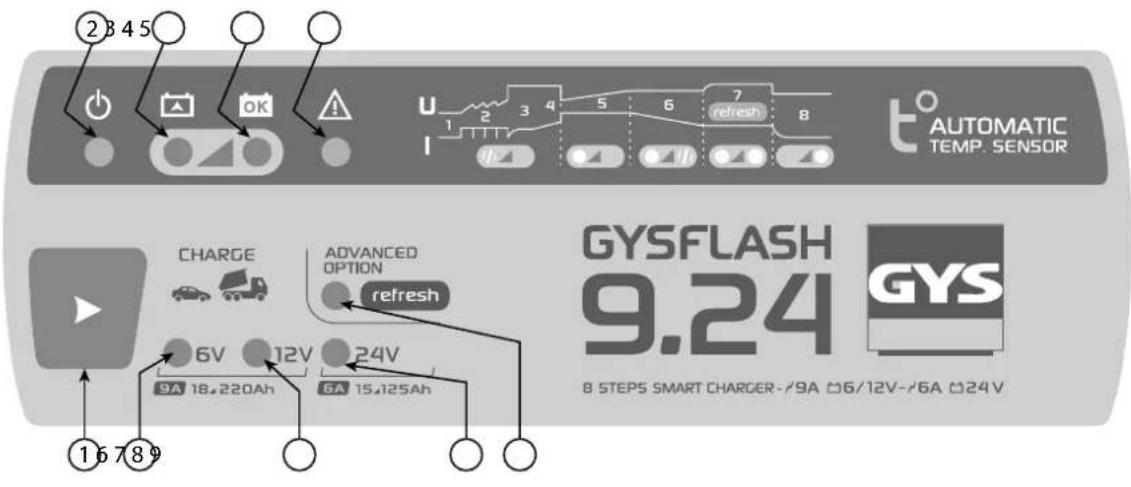

PLASTRON / CONTROL PANEL STICKER / FRONTSEITE / TECLADO / ΠΑHEΙβ ηΥΝΑβλΕΗΝΑ / TASTIERA DI COMMANDO / VOORSTUK

FR EN DE ES RU IT NL

1	Bouton de sélection	Selection button Auswahl-Taste		Botón de selección	Кнобка вибopa	Pulsante di selezione	Selectie knop
2	Veille	Sleep mode	STAND BY	En espera	Реким ожIDsания	Standby	Stand by
3	Charge en cours	Charging	Ladefortschnitt	En processo de cargo	Идет заюкa	Carica in corso	Bezig met opladen
4	Charge teminée Charge finished	Aufladen beendet	Carga terminada		Зарадka зakончehа	Carica terminata	Opladen beëindigd
5	Défaut	Fault	Fehler	Fallo	Ошибka	Predefinito	Fout
6	Mode Charge 6V	6V Charge mode	6V Charge-Modus	Modo Carga 6V	Реким заюки 6В	Modo Carica 6V	Modus Laden 6V
7	Mode Charge 12V	12V Charge mode	12V Charge-Modus	Modo Carga 12V	Реким заюки 12В	Modo Carica 12V	Modus Laden 12V
8	Mode Charge 24V	24V Charge mode	24V Charge-Modus	Modo Carga 24V	Реким заюки 24В	Modo Carica 24V	Modus Laden 24V
9	Option Refresh	Refresh option	Refresh-Option	Opisión Refresh	Опця refreshing	Opzione Refresh	Optie Refresh

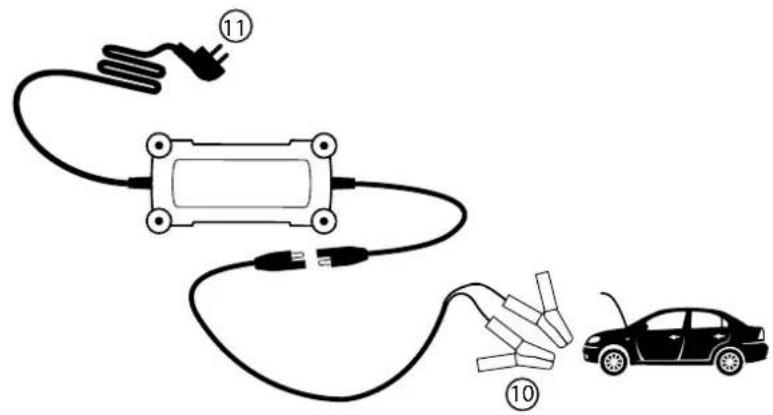

10	Pinces de charge	Charge clamps	Ladeklemme	Pinzas de cargo	Зожимы заюки	Morsetti di carica	Laad-klemmen
11	Prise secteur	Mains plug	Netzstecker	Clavija de corriente	Сetimeвая вилka	Spina	Stopcontact

GYS SAS
