BEDIENUNGSANLEITUNG Gysflash 9.24 GYS

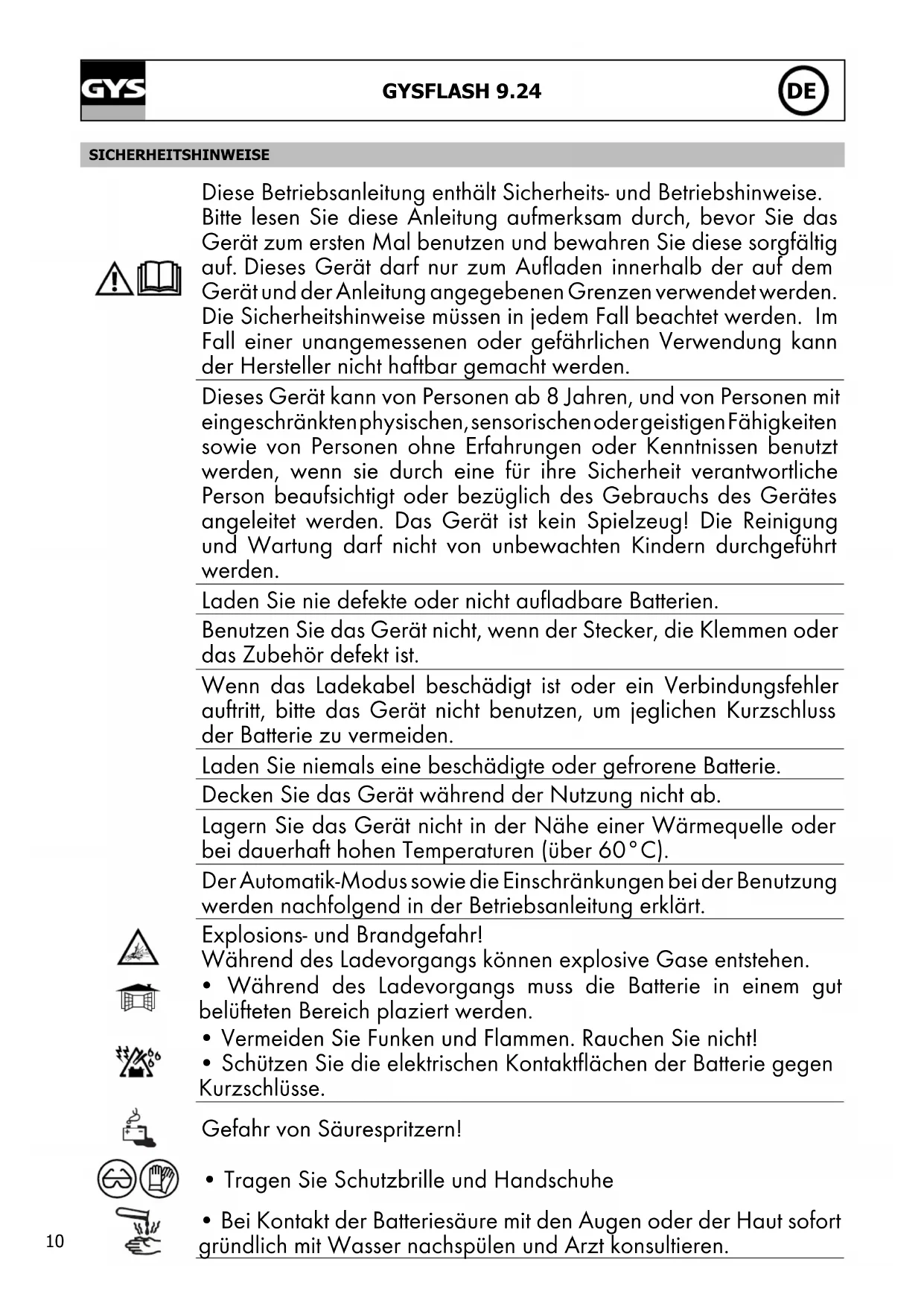

SICHERHEITSHINWEISE Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise. Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig auf. Dieses Gerät darf nur zum Aufladen innerhalb der auf dem Gerät und der Anleitung angegebenen Grenzen verwendet werden. Die Sicherheitshinweise müssen in jedem Fall beachtet werden. Im Fall einer unangemessenen oder gefährlichen Verwendung kann der Hersteller nicht haftbar gemacht werden. Dieses Gerät kann von Personen ab 8 Jahren, und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne Erfahrungen oder Kenntnissen benutzt werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder bezüglich des Gebrauchs des Gerätes angeleitet werden. Das Gerät ist kein Spielzeug! Die Reinigung und Wartung darf nicht von unbewachten Kindern durchgeführt werden. Laden Sie nie defekte oder nicht aufladbare Batterien. Benutzen Sie das Gerät nicht, wenn der Stecker, die Klemmen oder das Zubehör defekt ist. Wenn das Ladekabel beschädigt ist oder ein Verbindungsfehler auftritt, bitte das Gerät nicht benutzen, um jeglichen Kurzschluss der Batterie zu vermeiden. Laden Sie niemals eine beschädigte oder gefrorene Batterie. Decken Sie das Gerät während der Nutzung nicht ab. Lagern Sie das Gerät nicht in der Nähe einer Wärmequelle oder bei dauerhaft hohen Temperaturen (über 60°C). Der Automatik-Modus sowie die Einschränkungen bei der Benutzung werden nachfolgend in der Betriebsanleitung erklärt. Explosions- und Brandgefahr! Während des Ladevorgangs können explosive Gase entstehen.

• Während des Ladevorgangs muss die Batterie in einem gut belüfteten Bereich plaziert werden.

• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!

• Schützen Sie die elektrischen Kontaktflächen der Batterie gegen Kurzschlüsse. Gefahr von Säurespritzern!

• Tragen Sie Schutzbrille und Handschuhe

• Bei Kontakt der Batteriesäure mit den Augen oder der Haut sofort gründlich mit Wasser nachspülen und Arzt konsultieren.11 GYSFLASH 9.24

• Trennen Sie das Gerät vom Spannungsnetz bevor Sie Kabel und Klemmen anschließen oder trennen.

• Versichern Sie sich immer, dass die rote Klemme zuerst mit dem «+» Pol der Batterie verbunden wird. Verbinden Sie die schwarze Klemme mit einem Massepunkt an der Fahrzeugkarosserie möglichst weit weg von Benzintank/Aufspuff. Achten Sie während der Ladung auf einen frei zugänglichen Netzanschluss.

• Beachten Sie am Ende des Ladevorgangs folgendes: Trennen Sie erst das Gerät vom Spannungsnetz und entfernen Sie dann erst die Klemmen von der Batterie. Anschluss:

• Der Anschluss an die Spannungsversorgung muss den nationalen Vorschriften entsprechen. Wartung:

• Ist das Ladegerät und/oder die Kabel defekt/beschädigt, geben Sie das Ladegerät zur Reparatur zum Hersteller bzw. an einen geeigneten Fachbetrieb.

• Die Wartung darf nur von einer qualifizierten Person vorgenohmen werden.

• Achtung! Immer den Anschluss an der Netzversorgung trennen, bevor sie Arbeiten am Gerät durchführen.

• Benutzen Sie nie Lösungsmittel oder andere aggressive Putzmittel.

• Wischen Sie das Geräte mit einem trockenen Tuch ab. Richtlinien:

• Das Gerät entspricht den europäischen Richtlinien und Normen.

• Die Konformitätserklärung finden Sie auf unsere Webseite.

• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

• Das Gerät entspricht den britischen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Inter- netseite verfügbar (siehe Titelseite).

• Das Gerät entspricht die marokkanischen Standards.

• Die Konformitätserklärung Cم (CMIM) ist auf unserer Webseite verfügbar (siehe Titelseite). Entsorgung:

• Produkt für getrennte Entsorgung (Elektroschrott). Werfen Sie es daher nicht in die Mülltonne! Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektro-Altgeräte!12 GYSFLASH 9.24

BESCHREIBUNG DAS GYSFLASH 9.24 eignet sich eignet sich zum Laden verschiedenster Blei-Säure-Batterien. Das Gysash 9.24 ist zum Laden folgender Batterien geeignet: - 6V-Batterien (3 2V-Teile) von 18Ah bis 220Ah und bis 300Ah zur Ladungserhaltung, - 12V-Batterien (6 2V-Teile) von 18Ah bis 220Ah und bis 300Ah zur Ladungserhaltung, - 24V-Batterien (12 2V-Teile) von 15Ah bis 125Ah und bis 170Ah zur Ladungserhaltung. Das GYSFLASH 9.24 passt die Ladespannung der Umgebungstemperatur an. Diese Funktion ermöglicht eine Anpassung des Ladevorgangs an die Umgebungstemperatur. START

1. Das Ladegerät an die Batterie mit dem gewünschten Zubehör (Klemmen) anschließen.

2. Das Ladegerät an die Netzsteckdose anschließen ( 220-240VAC 50-60Hz, 1-phasig).

3. Den Modus mit der Taste

auswählen. Nach ca. fünf Sekunden startet die Ladung automatisch.

4. Während der Ladung zeigt das Gerät den Stand der Auadung an. Blinkt die Kontrollleuchte

, ist die Batterie so weit aufgela- den, dass der Motor gestartet werden kann, leuchtet die Kontrollleuchte konstant, ist die Batterie voll aufgeladen.

5. Die Ladung kann jederzeit mit Ziehen des Netzsteckers oder mit der Taste

6. Nach dem Ende der Ladung das Ladegerät abschalten und die Polklemmen trennen.

• Beschreibung der Modi und Optionen : Lademodus 6V (7.3V/9A) : Lade- und Erhaltungsladung für 6V-Blei-Säure-Batterien. Automatischer Ladezyklus in acht Stufen. Lademodus 12V (14.6V/9A) : Lade- und Erhaltungsladung für 12V-Blei-Säure-Batterien. Automatischer Ladezyklus in acht Stufen. Lademodus 24V (29.2V/6A) : Lade- und Erhaltungsladung für 24V-Blei-Säure-Batterien. Automatischer Ladezyklus in acht Stufen. REFRESH Option: Option, die eine zusätzliche Stufe (7. Stufe) in den Ladezyklus einfügt, um stark entladene Batterien wieder aufzu- laden. : Diese Option sollte nicht bei wartungsfreien Batterien aktiviert werden. Tipp: Den Wasserstand nach einer Ladung mit Refresh Option prüfen und wenn nötig nachfüllen.

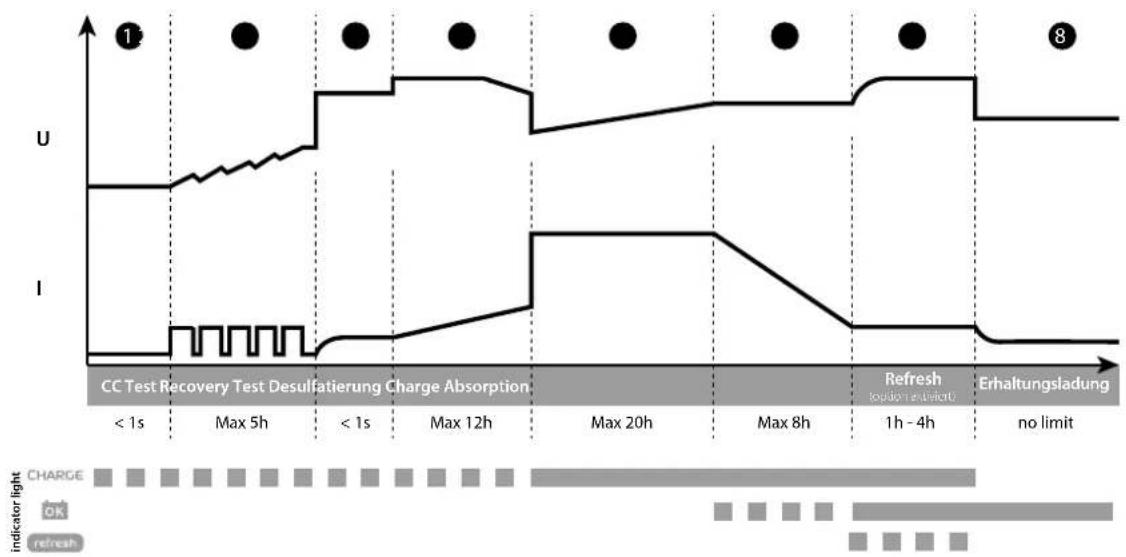

• Ladekurve: Das GYSFLASH 9.24 nutzt eine achtstuge, weiterentwickelte Ladekurve, die die optimale Leistung Ihrer Batterie gewährleistet.

: Ladung ( 9A / 6A) Schnelle Ladung mit Maximalstrom bis die Batterie zu 80% aufge

: Wiederherstellung ( 4.5A / 3A) Wiederherstellungsfunktion für eine tiefenentladene Batterie. Stufe

: Absorption ( 7.3V / 14.6V / 29.2V) Ladung mit konstanter Spannung bis die Batterie auf 100% aufgeladen ist. Stufe

: Test Test auf sulfatierte Batterie. Stufe

Refresh (Option 7.9V / 15.8V / 31.6V) Ist die Refresh Option ausgewählt, erzeugt das Ladegerät einen zusätzlichen Strom, um in der Batterie Gas zu erzeugen, das die Elektrolytmischung und die Wiederaufbereitung der Zellen der Batterie ermöglicht. In dieser Phase kann die Batterie ein wenig Wasser verlieren. Stufe

: Desulfutarierung ( 7.9V / 15.8V / 31.6V) Desulfatierung der Batterie. Stufe

: Erhaltungsladung ( 6.7V / 13.6V / 27.2V) Maximale Ladungserhaltung.

• Geschätzte Ladezeit Batteriekapazität 20Ah 60Ah 120Ah 180Ah 220Ah 20Ah 50Ah 125AhLadezeit 20% >>> 80% 1h30 4h 8h 12h 15h 2h 5h 13h
• Schutz: Das GYSFLASH 9.24 ist gegen Kurzschlüsse und Verpolung geschützt. Das Gerät ist gegen die Entstehung elektrische Funken beim Anschluss des Geräts geschützt. Es besitzt eine doppelte Isolierung und beinußt die Fahrzeugelektro- nik nicht. Das GYSFLASH 9.24 besitz einen Temperatursensor, der die Überhitzung der internen Elektronik vermeidet.

FEHLER, URSACHEN, LÖSUNGEN

Fehler Ursachen LÖSUNG Kontrollleuchte blinkt• Verpolung• Batteriespannung zu hoch• Kurzschluss in Klemmen• Richtigen Anschluss der Klemmen prüfen. • Prüfen, ob der ausgewählte Modus der Nennspan-nung der Batterie entspricht. Kontrollleuchte leuchtet dauerhaft. Ladefehler, Batterie defekt.Wechsel der Batterie und auf drücken, um neu zu laden. Kontrollleuchte bleibt an auch nach einem Druck auf die Kontrollleuchte Überhitzung.Umgebungstemperatur zu hoch (>60°C), den Raum belüften und das Ladegerät sich abkühlen zu lassen. Kontrollleuchte blinkt.Ladegerät im Standby-Modus.Auf Taste drücken oder eine Batterie an das Ladegerät anschließen, um Standy-Modus zu verlassen. Kontrollleuchte leuchtet dauerhaft.Ladung mit Taste unterbrochen.Wieder auf drücken, um die Ladung fortzu-setzen. HERSTELLERGARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert. Ausschluss: Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebruach, Sturz oder harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleißteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen. Das betreffende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt der Hersteller ausschließlich die Kosten für den Rückversand an den Fachhändler.14 GYSFLASH 9.24
