233221 - Koelkast Arktic - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING 233221 Arktic

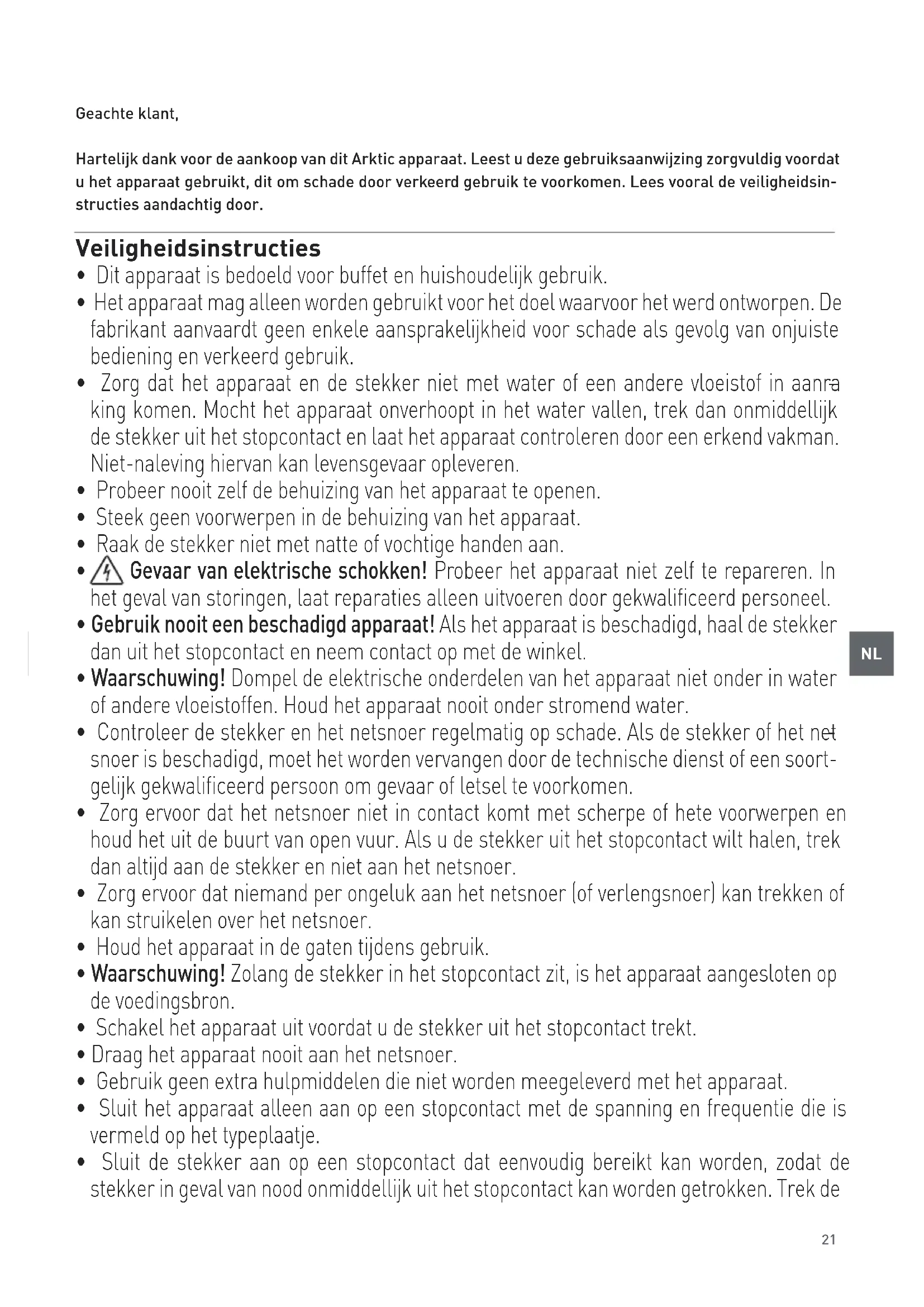

Geachte klant, Hartelijk dank voor de aankoop van dit Arktic apparaat. Leest u deze gebruiksaanwijzing zorgvuldig voordat u het apparaat gebruikt, dit om schade door verkeerd gebruik te voorkomen. Lees vooral de veiligheidsin- structies aandachtig door. Veiligheidsinstructies

• Dit apparaat is bedoeld voor buffet en huishoudelijk gebruik.

• Het apparaat mag alleen worden gebruikt voor het doel waarvoor het werd ontworpen. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade als gevolg van onjuiste bediening en verkeerd gebruik.

• Zorg dat het apparaat en de stekker niet met water of een andere vloeistof in aanra

king komen. Mocht het apparaat onverhoopt in het water vallen, trek dan onmiddellijk de stekker uit het stopcontact en laat het apparaat controleren door een erkend vakman. Niet-naleving hiervan kan levensgevaar opleveren.

• Probeer nooit zelf de behuizing van het apparaat te openen.

• Steek geen voorwerpen in de behuizing van het apparaat.

• Raak de stekker niet met natte of vochtige handen aan.

Gevaar van elektrische schokken! Probeer het apparaat niet zelf te repareren. In het geval van storingen, laat reparaties alleen uitvoeren door gekwalificeerd personeel.

• Gebruik nooit een beschadigd apparaat! Als het apparaat is beschadigd, haal de stekker dan uit het stopcontact en neem contact op met de winkel.

• Waarschuwing! Dompel de elektrische onderdelen van het apparaat niet onder in water of andere vloeistoffen. Houd het apparaat nooit onder stromend water.

• Controleer de stekker en het netsnoer regelmatig op schade. Als de stekker of het net

snoer is beschadigd, moet het worden vervangen door de technische dienst of een soort- gelijk gekwalificeerd persoon om gevaar of letsel te voorkomen.

• Zorg ervoor dat het netsnoer niet in contact komt met scherpe of hete voorwerpen en houd het uit de buurt van open vuur. Als u de stekker uit het stopcontact wilt halen, trek dan altijd aan de stekker en niet aan het netsnoer.

• Zorg ervoor dat niemand per ongeluk aan het netsnoer (of verlengsnoer) kan trekken of kan struikelen over het netsnoer.

• Houd het apparaat in de gaten tijdens gebruik.

• Waarschuwing! Zolang de stekker in het stopcontact zit, is het apparaat aangesloten op de voedingsbron.

• Schakel het apparaat uit voordat u de stekker uit het stopcontact trekt.

• Draag het apparaat nooit aan het netsnoer.

• Gebruik geen extra hulpmiddelen die niet worden meegeleverd met het apparaat.

• Sluit het apparaat alleen aan op een stopcontact met de spanning en frequentie die is vermeld op het typeplaatje.

• Sluit de stekker aan op een stopcontact dat eenvoudig bereikt kan worden, zodat de stekker in geval van nood onmiddellijk uit het stopcontact kan worden getrokken. Trek de22

stekker volledig uit het stopcontact om het apparaat volledig uit te schakelen. Gebruik de stekker om het apparaat los te koppelen van het lichtnet.

• Schakel het apparaat altijd uit voordat u de stekker uit het stopcontact trekt.

• Gebruik nooit accessoires die niet worden aanbevolen door de fabrikant. Zij kunnen mo

gelijk een veiligheidsrisico vormen voor de gebruiker en kunnen het apparaat mogelijk beschadigen. Gebruik alleen originele onderdelen en accessoires.

• Dit apparaat is niet geschikt voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, sensorisch of geestelijk vermogen, of gebrek aan ervaring en kennis.

• Dit apparaat mag onder geen enkele omstandigheid worden gebruikt door kinderen.

• Houd het apparaat en het netsnoer buiten bereik van kinderen.

• Kinderen mogen niet met het apparaat spelen.

• Koppel het apparaat altijd los van het lichtnet als het onbeheerd wordt achtergelaten en voordat het apparaat wordt gemonteerd, gedemonteerd of gereinigd.

• Laat het apparaat nooit onbeheerd achter tijdens gebruik. Speciale voorzorgsmaatregelen

• Gebruik het apparaat alleen zoals beschreven in deze handleiding.

Let op! Gevaar voor brand! Het gebruikte koelmiddel is R600a. Dit is een ontvlambaar gas dat milieuvriendelijk is. Het beschadigd de ozonlaag niet en draagt niet bij aan het broeikaseffect. Het gebruik van het koelmiddel leidt echter wel tot een lichte toename van het geluidsniveau van het apparaat. Het is mogelijk dat u, naast het geluid van de compressor, ook het koelmiddel hoort stromen in het systeem. Dit is onvermijdelijk en heeft geen nadelig effect op de prestaties van het apparaat. Tijdens het transport en de installatie van het apparaat moet erop worden gelet dat er geen onderdelen van het koelsysteem worden beschadigd. Gelekt koelmiddel kan uw ogen schaden.

• Het schuimblaasmiddel dat in dit apparaat wordt gebruikt is Cyclopentaan. Dit is licht ontvlambaar.

• Dit apparaat is geschikt voor gebruikt bij omgevingstemperaturen van 16°C ~ 38°C.

• Plaats het apparaat niet op een verwarmingsvoorwerp (kooktoestel op benzine, elektriciteit, houtskool, etc.) en houd het uit de buurt van hete oppervlakken en open vlammen. Gebruik het apparaat altijd op een horizontale, stabiele, schone, hittebestendige en droge ondergrond.

• Gebruik het apparaat niet in de buurt van explosieve of ontvlambare materialen, creditcards, magnetische schijven of radio’s.

• Dit apparaat is niet bedoeld om gebruikt te worden in combinatie met een externe timer of apart afstandsbedieningssysteem.

• WAARSCHUWING: Houd alle ventilatieopeningen in de behuizing van het apparaat vrij.

• WAARSCHUWING: Gebruik alleen door de fabrikant aanbevolen mechanische apparaten of andere middelen om het ontdooiproces te versnellen.

• WAARSCHUWING: Beschadig het koelmiddelcircuit niet.

• Laat tijdens gebruik minimaal 10 cm ruimte vrij rond het apparaat voor ventilatie.23

• Gebruik geen waterstralen of stoomreiniger en spoel niet rechtstreeks met water, omdat de onderdelen van de machine nat kunnen worden en dit kan leiden tot elektrische schokken.

• Let op! Plaats het netsnoer indien nodig op een veilige manier om te voorkomen dat het netsnoer in contact kan komen met het verwarmingsoppervlak en dat er per ongeluk aan het netsnoer kan worden getrokken.

• Alleen reinigen en opbergen als het apparaat volledig is afgekoeld.

• Bewaar de sleutel van de deur buiten het bereik van kinderen.

• Het apparaat mag niet worden gekanteld onder een hoek groter dan 5°. Wacht nadat het apparaat is geïnstalleerd 2 uur alvorens het aan te sluiten op het lichtnet en in te schakelen. Dit geldt ook als het apparaat op een later tijdstip wordt verplaatst. Beoogd gebruik

• Dit apparaat is bedoeld voor buffet en huishou- delijk gebruik.

• Het apparaat is uitsluitend bestemd voor het koe- len van wijn en de opslag van wijn. (bijv. cham- pagne, witte wijn, rode wijn, etc.).Elk ander ge- bruik kan leiden tot schade aan het apparaat of lichamelijk letsel.

• Gebruik van het apparaat voor andere doeleinden wordt beschouwd als verkeerd gebruik van het apparaat. De gebruiker is volledig aansprakelijk voor alle risico’s die voortvloeien uit verkeerd ge- bruik van het apparaat. Installatie met aarding Dit apparaat is geclassificeerd als beschermings- klasse I en moet worden aangesloten op een aan- sluiting met aarde. Aarding verlaagt de kans op elektrische schokken doordat elektrische stroom via een ontsnappingsdraad kan weglopen. Dit ap- paraat is uitgerust met een snoer met een aarde- draad en een geaarde stekker. De stekker moet in een stopcontact worden gestoken dat juist is geïn- stalleerd en geaard. Belangrijkste onderdelen van de machine

2. Aanraakgevoelig bedieningspaneel (Zie ===>

5. Houten rekken (5 rekken voor artikel 233221;

14 rekken voor artikel 233245)

8. Sleutelgat voor vergrendelen deur

10. Installatieset voor omkantelbeveiliging: 2x

Installatie-instructies

• Haal het apparaat uit de kartonnen doos en ver- wijder vervolgens de externe en interne verpak- kingsmaterialen.

• Controleer of het apparaat onbeschadigd is. Ge- bruik het apparaat NIET in geval van een onvolle- dige levering of schade. Neem contact op met de leverancier (Zie == > Garantie).

• Laat het apparaat ongeveer 2 uur rechtop staan. Dit doet u om de kans op storingen in het koel- systeem door onjuiste behandeling tijdens het transport te beperken.

Reinig het binnenoppervlak met warm water en een zachte doek. (Zie == > Reiniging en onderhoud).

• Plaats het apparaat op een horizontale, stabie- le, hittebestendige ondergrond uit de buurt van waterspatten.

• De optimale omgevingstemperatuur voor gebruik ligt tussen 16°C en 32°C. Het apparaat heeft bij temperaturen buiten dit bereik een beperkte functionaliteit.

• Zorg ervoor dat er voldoende ventilatie is. Houd een minimale afstand van 10cm vrij rond het ap- paraat. Blokkeer de ventilatiegaten niet.

• Zorg er om energie te besparen voor dat de deur altijd is gesloten. De beugels voor omkantelbeveiliging installeren (alleen voor artikel: 233245) LET OP: Gebruik de overeenkomstige kruiskop- schroevendraaier voor de installatie. Voorafgaand aan de installatie: Controleer of de wandbeugel niet is beschadigd & controleer of de installatiesets compleet zijn. NIET installeren als er iets ontbreekt of beschadigd is. WAARSCHUWING: Er kunnen ongelukken ge- beuren in het geval dat de wijnkoeler omkantelt. Gebruik de meegeleverde beugels om de koeler aan de muur te bevestigen, zodat deze niet kan omvallen. Zie afbeelding voor installatiedetails. Er zijn geen muurbevestigingen meegeleverd, om- dat muren van verschillende materialen verschil- lende soorten bevestigingen vereisen. Gebruik bevestigingsmaterialen die geschikt zijn voor uw muren. Neem voor advies over geschikte beves- tigingsmiddelen contact op met uw plaatselijke specialist. Bestaande geboorde gaten Bediening Het apparaat is onderverdeeld in twee afzonderlijke zones. De “BOVENSTE ZONE” en “ONDERSTE ZONE” van het apparaat worden afzonderlijk bediend met behulp van het bedieningspaneel (2). Bovenste zone U1 L1U2 L2U3 L3T1 S1 Onderste zone25

Temperatuurregeling en -weergave

• Steek de stekker in een geschikt stopcontact., de cijfers “888” knipperen voor een paar seconden en er klinkt een piepgeluid voor de standaard fa- brieksinstellingen.

• Daarna wordt de temperatuur van de bovenste zone en onderste zone getoond op het display (U2/L2).

• Stel vervolgens de temperatuur van een van bei- de zones in door op “+” of “-“ te drukken (U1/L1) [Bereik: 41°F (5°C) tot 68°F(20°C)]. De zonetem- peratuur heeft een tolerantie van + / - 5°F (+/- 3°C) van de ingestelde waarde, afhankelijk van het aantal opgeslagen flessen & de omgevings- temperatuur. AAN/UIT zetten

• Houd S1 voor 3 tot 4 seconden ingedrukt om het apparaat AAN / UIT te zetten.

• Nadat het apparaat is uitgeschakeld, worden bei- de displays (U2 en L2) donker. Binnenverlichting

• Druk op U3 of L3 om de verlichting van de BO- VENSTE ZONE of ONDERSTE ZONE van het ap- paraat dienovereenkomstig in te schakelen.

• Druk nogmaals op U3 of L3 om de verlichting van de BOVENSTE ZONE of ONDERSTE ZONE dien- overeenkomstig uit te schakelen.

• De binnenverlichting blijft branden als deze niet wordt uitgeschakeld door op de knoppen te druk- ken. Conversie temperatuureenheid

• De temperatuurweergave kan worden gewijzigd en worden ingesteld op Celsius (°C) of Fahrenheit (°F) door op de knop te drukken (T1). Toetsvergrendelingsmodus

• Als er niet binnen 15 seconden geen knoppen worden aangeraakt, zal het apparaat overscha- kelen naar de “Toetsvergrendelingsmodus”. In de “Toetsvergrendelingsmodus” reageren de knop- pen niet tenzij u eerst de “Toetsvergrendelings- modus” uitschakelt.

• U kunt de “Toetsvergrendelingsmodus” uitscha- kelen door U1 ingedrukt te houden (druk voor een paar seconden tegelijkertijd op zowel “+” als “-“ ). Daarna is de “Toetsvergrendelingsmodus” uitgeschakeld. Opmerking: De deur van het apparaat kan aan de onderkant (8) worden vergrendeld met behulp van een sleutel (meegeleverd) Weergave foutcodes Getoonde foutcodes op het display (U2/L2) Mogelijke oorzaken Mogelijke oplossingen “E0” knippert Verbindingsfout, draad of onderdeel is niet stevig verbonden. Neem contact op met de leve- rancier. “E1” knippert De temperatuursensor van de bijbeho- rende zone werkt niet naar behoren Neem contact op met de leve- rancier. “E2” knippert De ontdooisensor van de bijbehorende zone werkt niet naar behoren Neem contact op met de leve- rancier.26

Optimale serveertemperatuur wijn Temperatuur Soort wijn Wijncategorie 18°C (65°F) Rijk, Intens, Eiken, Peper Bordeaux, Cabernet Sauvignon,Shiraz 17°C (63°F) Rode wijnen Barolo,Burgundy Grand Cru 16°C (61°F) Rode wijnen met medium tot lichte body Rioja,Pinot Noir,CDP 15°C (59°F) Chianti,Zinfandel 14°C (57°F) Chinon,Port, Madeira 13°C (55°F) Dolcetto,Cotes Du Rhone 12°C (54°F) Fruitig, Fruitige rode wijnen Beaujolais, Valpolicella 11°C (52°F) Witte wijnen met zware body/geëikt Witte Burgundy 10°C (50°F) Witte wijnen met medium tot lichte body Chardonnay,Sauternes 9°C (48°F) Witte wijnen Sauvignon Blanc,Chablis 8°C (47°F) Zoete en mousserende wijnen Vintage champagne 7°C (45°F) 6°C (43°F) Champagne NV, Prosecco,Cava,Asti Opmerking: Bovenstaande tabel dient alleen ter referentie. Reiniging en onderhoud Let op: Trek de stekker van het apparaat altijd uit het stopcontact en laat het apparaat afkoelen alvorens het apparaat te reinigen & op te bergen. Reiniging

• Reinig het apparaat voor en na elk gebruik.

• Dompel het apparaat nooit onder in water of an- dere vloeistoffen.

• Reinig het apparaat niet met een waterstraal.

• Reinig het oppervlak met een licht bevochtigde doek of spons en een milde zeepoplossing

• Alle gewassen onderdelen moeten worden schoongespoeld met water om resten van reini- gingsmiddelen te verwijderen.

• Gebruik nooit schurende sponsjes of reinigings- middelen, staalwol of metalen keukengerei/ge- reedschap om de onderdelen aan de binnenkant of buitenkant van het apparaat te reinigen.

• Droog de binnen- en buitenoppervlakken met een zachte doek. Opslag

• Zorg er voor het opbergen altijd voor dat het ap- paraat is losgekoppeld van het stopcontact en volledig is afgekoeld.

• Bewaar het apparaat op een koele, schone en droge plek. Transport

• Trek de stekker uit het stopcontact.

• Verwijder alle wijnflessen uit het apparaat.

• Zet alle losse onderdelen in het apparaat stevig vast met tape.

• Er zijn minimaal 2 personen benodigd om het transport te assisteren.27

Problemen oplossen Als het apparaat niet naar behoren functioneert, raadpleeg dan de onderstaande tabel voor een oplossing. Als u het probleem nog steeds niet kunt oplossen, neem contact op met de leverancier/dienstverlener. Problemen Mogelijke oorzaken Mogelijke oplossingen Het apparaat is aangeslo- ten op de voeding, maar functioneert niet. De stekker is niet juist aangesloten op het stopcontact. Controleer nogmaals of de stek- ker goed is aangesloten. De stroomonderbreker is geactiveerd of er is een zekering gesprongen. Neem contact op met de leveran- cier. De temperatuur in het ap- paraat is te hoog. Temperatuur is te hoog ingesteld. Stel in op een lagere instelling. De deur wordt te lang open gehouden. Open de deur minder vaak. De pakking van de deur dicht het ap- paraat niet naar behoren af. Controleer en zorg ervoor dat de pakking van de deur goed afdicht. Er vormt zich vocht op de wanden in het apparaat. De deur wordt te lang open gehouden. Open de deur minder vaak. Technische specificaties Artikelnr. 233221 233245 Bedrijfsspanning en frequentie 220-240V~ 50Hz Nominaal ingangsvermogen 45W 120W Nominale stroom 0,5 A 1,0 A Instelbereik temperatuur 5°C tot 20°C Beschermingsklasse Klasse I Vermogen verlichting 4W Geluidsniveau < 60 dB (A) Gebruikt koelmiddel en injectie- hoeveelheid R600a / 30g R600a / 55g Energie-efficiëntieklasse G Ontvlambaar schuimmiddel Cyclopentaan Klimaatklasse N-ST (16°C tot 38°C) Aantal temperatuurzones 2 Volumecapaciteit 144L 424L Opslagcapaciteit flessen 43 ~ 44 flessen 165 ~ 166 flessen Aantal rekken 5 14 Nettogewicht (ca.) 55 kg 106 kg Afmetingen 596 x 654 x (H) 855 mm 595 x 720 x (H) 1820 mm Opmerking: Technische specificaties onderhevig aan verandering zonder voorafgaande kennisgeving.28

Rood Motor condensor Blauw PTC-starter Compressor S M Bruin Blauw Rood Zwart Zwart Zwart Zwart Zwart Zwart Zwart Zwart Zwart Zwart Licht(DC12V) Ventilator (DC12V) Ventilator (DC12V) Tempera- tuursensor Tempera- tuursensor Ontdooi- sensor Ontdooi- sensor29

Garantie Elk defect waardoor de werking van het appa- raat nadelig wordt beïnvloed dat zich binnen één jaar na aankoop van het apparaat voordoet, wordt gratis hersteld door reparatie of vervanging, mits het apparaat conform de instructies is gebruikt en onderhouden en niet op enigerlei wijze verkeerd is behandeld of misbruikt. Dit laat onverlet uw bij wet bepaalde rechten. Als de garantie van kracht is, vermeld dan waar en wanneer u het apparaat hebt gekocht en sluit een aankoopbewijs bij (bijv. kassabon of factuur). Gezien ons streven naar voortdurende verdere pro- ductontwikkeling behouden wij ons het recht voor, zonder voorafgaande kennisgeving wijzigingen aan te brengen aan product, verpakking en documentatie. Verwijdering & milieu Bij de buitengebruikstelling van het apparaat, mag het niet met het overige huisafval worden verwij- derd. In plaats daarvan is het uw verantwoordelijk- heid om uw afgedankte apparatuur in te leveren bij een daartoe aangewezen inzamelpunt. Het niet opvolgen van deze regel kan worden bestraft in overeenstemming met de geldende voorschriften voor afvalverwerking. De gescheiden inzameling en recycling van uw afgedankte apparatuur ten tijde van buitengebruikstelling helpt bij de instand- houding van natuurlijke hulpbronnen en waarborgt dat de apparatuur wordt gerecycled op een manier die de volksgezondheid en het milieu beschermt. Voor meer informatie over waar u uw afval kunt in- leveren voor recycling kunt u contact opnemen met uw lokale afvalverwerkingsbedrijf. De fabrikant en importeurs nemen geen verantwoordelijkheid voor de recycling, behandeling en ecologische verwijde- ring, hetzij rechtstreeks of via een openbaar sys- teem.30
