MANUAL DE UTILIZARE 233221 Arktic

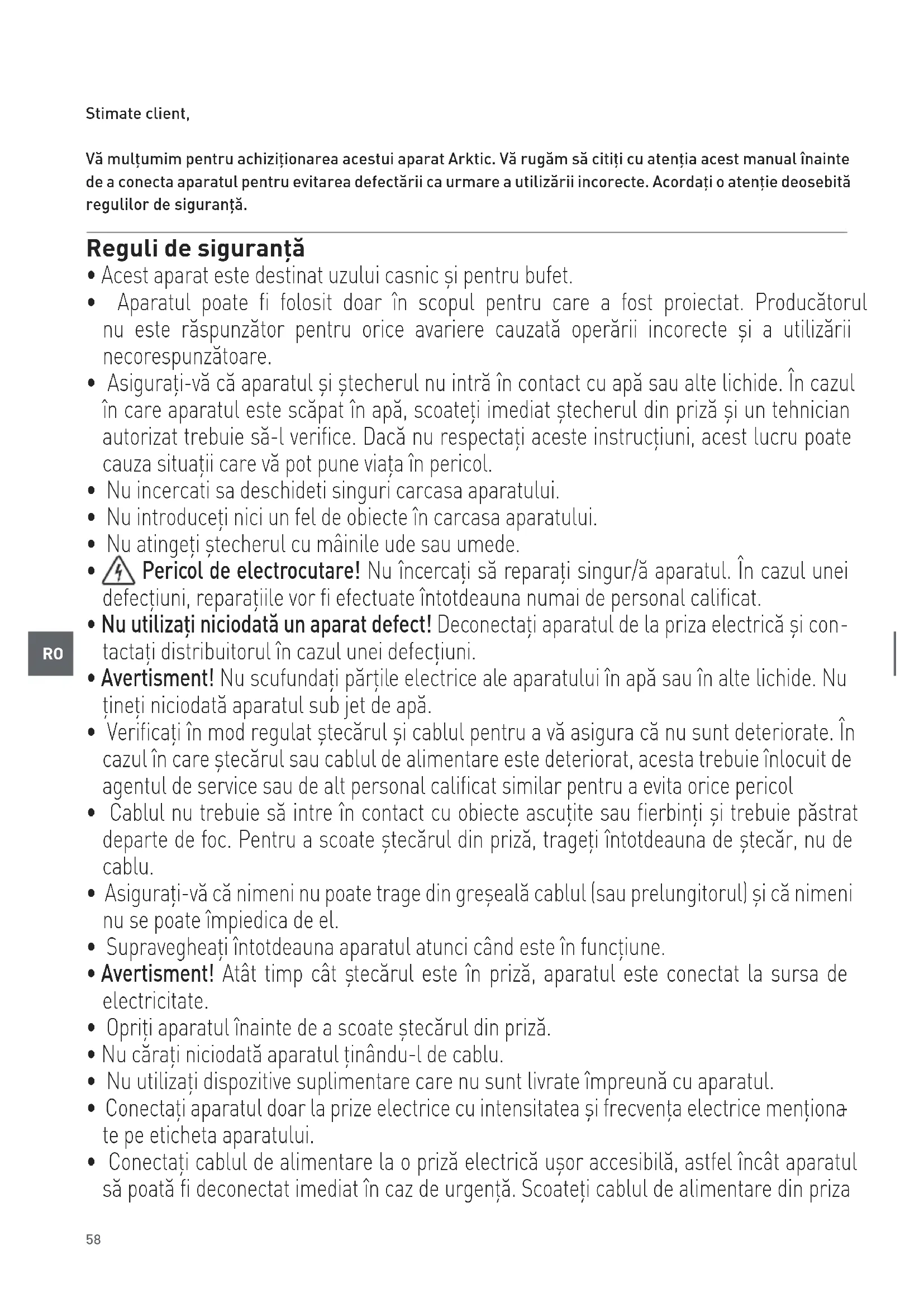

Stimate client, Vă mulțumim pentru achiziționarea acestui aparat Arktic. Vă rugăm să citiți cu atenția acest manual înainte de a conecta aparatul pentru evitarea defectării ca urmare a utilizării incorecte. Acordați o atenție deosebită regulilor de siguranță. Reguli de siguranță

• Acest aparat este destinat uzului casnic și pentru bufet.

• Aparatul poate fi folosit doar în scopul pentru care a fost proiectat. Producătorul nu este răspunzător pentru orice avariere cauzată operării incorecte şi a utilizării necorespunzătoare.

• Asiguraţi-vă că aparatul şi ştecherul nu intră în contact cu apă sau alte lichide. În cazul în care aparatul este scăpat în apă, scoateţi imediat ştecherul din priză şi un tehnician autorizat trebuie să-l verifice. Dacă nu respectaţi aceste instrucţiuni, acest lucru poate cauza situaţii care vă pot pune viaţa în pericol.

• Nu incercati sa deschideti singuri carcasa aparatului.

• Nu introduceţi nici un fel de obiecte în carcasa aparatului.

• Nu atingeţi ştecherul cu mâinile ude sau umede.

Pericol de electrocutare! Nu încercați să reparați singur/ă aparatul. În cazul unei defecțiuni, reparațiile vor fi efectuate întotdeauna numai de personal calificat.

• Nu utilizați niciodată un aparat defect! Deconectați aparatul de la priza electrică și con

tactați distribuitorul în cazul unei defecțiuni.

• Avertisment! Nu scufundați părțile electrice ale aparatului în apă sau în alte lichide. Nu țineți niciodată aparatul sub jet de apă.

• Verificați în mod regulat ștecărul și cablul pentru a vă asigura că nu sunt deteriorate. În cazul în care ștecărul sau cablul de alimentare este deteriorat, acesta trebuie înlocuit de agentul de service sau de alt personal calificat similar pentru a evita orice pericol

• Cablul nu trebuie să intre în contact cu obiecte ascuțite sau fierbinți și trebuie păstrat departe de foc. Pentru a scoate ștecărul din priză, trageți întotdeauna de ștecăr, nu de cablu.

• Asigurați-vă că nimeni nu poate trage din greșeală cablul (sau prelungitorul) și că nimeni nu se poate împiedica de el.

• Supravegheați întotdeauna aparatul atunci când este în funcțiune.

• Avertisment! Atât timp cât ștecărul este în priză, aparatul este conectat la sursa de electricitate.

• Opriți aparatul înainte de a scoate ștecărul din priză.

• Nu cărați niciodată aparatul ținându-l de cablu.

• Nu utilizați dispozitive suplimentare care nu sunt livrate împreună cu aparatul.

• Conectați aparatul doar la prize electrice cu intensitatea și frecvența electrice menționa

te pe eticheta aparatului.

• Conectați cablul de alimentare la o priză electrică ușor accesibilă, astfel încât aparatul să poată fi deconectat imediat în caz de urgență. Scoateți cablul de alimentare din priza59

electrică pentru a opri complet aparatul. Utilizați cablul de alimentare ca dispozitiv de deconectare.

• Opriți întotdeauna aparatul înainte de a deconecta cablul de alimentare.

• Nu utilizați niciodată accesorii care nu sunt recomandate de către producător. Acestea pot reprezenta un risc de siguranță pentru utilizator și pot deteriora aparatul. Utilizați numai piese și accesorii originale.

• Acest aparat nu trebuie folosit de copii sau persoane care au capacităţi mentale, senzo

riale sau fizice reduse, sau lipsă de experienţă şi cunoştinţe.

• Acest aparat nu trebuie utilizat sub nicio formă de către copii.

• Nu țineți produsul și cablurile sale la îndemâna copiilor.

• Copiii nu trebuie să se joace cu acest produs.

• Deconectați întotdeauna aparatul de la sursa de alimentare în cazul în care este lăsat nesupravegheat, precum și înainte de asamblare, dezasamblare sau curățare.

• Nu lăsați niciodată aparatul nesupravegheat pe parcursul utilizării. Instrucțiuni speciale de siguranță

• Utilizați aparatul doar în conformitate cu indicațiile din acest manual.

Atenție! Risc de incendiu! Agentul frigorific utilizat este R600a. Acesta este un gaz natural inflamabil fără efecte adverse asupra mediului. Nu afectează stratul de ozon și nu amplifică efectul de seră. Utilizarea acestui agent frigorific a condus însă la o creștere ușoară în nivelul de zgomot al aparatului. În afară de zgomotul produs de compresor, este posibil să auziți și curgerea agentului frigorific prin sistem. Acest lucru este inevitabil și nu are un efect negativ asupra performanțelor aparatului. Trebuie întotdeauna avută grijă la transportarea și instalarea aparatului, în așa fel încât niciuna din părțile sistemului de răcire să nu fie avariate. Scurgerile de agent frigorific pot vătăma ochii.

• Agentul de suflare a spumei folosit în acest aparat este Ciclopentan. Acesta este foarte inflamabil.

• Acest aparat funcționează la o temperatură ambientală de la 16 °C până la 38 °C.

• Nu puneți aparatul pe un obiect de încălzire (aparat de gătit cu benzină, electric, cărbune etc.) Mențineți aparatul la distanță de orice suprafețe fierbinți și de flăcări deschise. Utilizați și așezați întotdeauna aparatul pe o suprafață orizontală, stabilă, curată, termorezistentă și uscată.

• Nu utilizați aparatul în apropierea materialelor explozibile sau inflamabile, cardurilor de credit, discurilor magnetice sau radiourilor.

• Acest aparat nu este construit spre a fi utilizat cu ajutorul unui cronometru extern sau al unui sistem de control separat.

• AVERTISMENT: Nu obstrucționați orificiile pentru ventilație de pe carcasa aparatului.

• AVERTISMENT: Nu utilizați instrumente mecanice sau alte mijloace pentru a accelera dezghețarea, altele decât cele recomandate de producător.

• AVERTISMENT: Nu deteriorați circuitul agentului frigorific.

• În timpul utilizării, lăsați cel puțin 10 cm în jurul aparatului ca spațiu de ventilație.60

• Nu folosiți niciodată jeturi de apă, nu turnați apă direct peste aparat și nu curățați aparatul cu abur, deoarece piesele se vor uda și acest lucru va conduce la electrocutare.

• Atenție! Așezați protejat cablul de alimentare dacă este nevoie, pentru a împiedica tra

gerea neintenționată sau contactul cu suprafața de încălzire.

• Nu curățați și nu depozitați aparatul decât după ce s-a răcit complet.

• Păstrați cheia de la ușă departe de accesul copiilor.

• Aparatul nu trebuie înclinat la mai mult de 5°. După ce ați instalat aparatul așteptați 2 ore înainte de a-l conecta la sursa de curent și de a-l porni. Același lucru este valabil și dacă aparatul este ulterior mutat. Destinația produsului

• Acest aparat este destinat uzului casnic și pentru bufet.

• Aparatul este proiectat doar pentru păstrarea și răcirea vinului (de ex. șampaniei, vinului alb, vi- nului roșu etc.). Orice altă utilizare poate provoca avarierea aparatului sau accidentarea persoane- lor.

• Utilizarea aparatului în orice alt scop reprezintă o utilizare incorectă. Utilizatorul este singurul răs- punzător de orice utilizare incorectă a aparatului. Instalația de împământare Acest aparat este încadrat în clasa de protecție I și trebuie împământat. Împământarea reduce ris- cul electrocutării prin asigurarea unui fir de ieșire pentru curentul electric. Acest aparat este dotat cu un cablu cu fir de împământare cu fișă. Fișa trebu- ie conectată la o priză instalată corespunzător și împământată. Principalele componente ale aparatului

5. Rafturi din lemn (5 rafturi pentru articolul

233221; 14 rafturi pentru articolul 233245)

6. Capac inferior cu balama

7. Orificii de ventilație

8. Gaură de cheie pentru încuierea ușii

fixare, 2x șuruburi, 4x distanțiere metalice.

Instrucțiuni de instalare

Scoateți aparatul din cutia de carton și apoi înde- părtați ambalajul și învelitorile externe și interne.

• Asigurați-vă că aparatul nu este deteriorat. În cazul în care livrarea este incompletă sau dacă există avarii, NU utilizați aparatul. Luați legătura cu furnizorul (Vezi == > Garanția).

• Lăsați aparatul în poziție verticală timp de aproxi- mativ 2 ore. Acest lucru reduce funcționarea de- fectuoasă a sistemului de răcire cauzată de ma- nipularea neadecvată din timpul transportului.

• Curățați suprafața interioară cu apă caldă și o la- vetă moale. (Vezi == > Curățarea și întreținerea).

• Amplasați aparatul pe o suprafață orizontală, stabilă și rezistentă la căldură, cu protecție la stropirea cu apă.

• Temperatura ambientală optimă de lucru este în- tre 16 °C și 32 °C. În caz contrar, funcționalitatea va fi limitată.

• Asigurați-vă că există suficientă ventilație. Păs- trați o distanță de minimum 10 cm în jurul apara- tului. Nu blocați orificiile de ventilație.

• Pentru a economisi energie, asigurați-vă întot- deauna că este închisă ușa. Instalarea consolelor de fixare anti-răsturnare (Exclusiv pentru articolul: 233245) OBSERVAȚIE: Vă rugăm să utilizați o șurubelniță în cruce adecvată pentru instalare. Înainte de instalare: Verificați consola de perete să nu fie deteriorată și caracterul complet al ki- turilor de in- stalare. NU instalați în cazul în care observați urme de deteriorare sau elemente lipsă. AVERTISMENT: Pot apărea accidente ca urmare a răsturnării răcitorului de vin. Pentru a preveni răsturnarea răcitorului, acesta trebuie fixat pe perete cu consolele de fixare corespunzătoare. Consultați ilustrația pentru detalii de instalare. Elementele de fixare pe perete nu sunt incluse, deoarece diferite materiale de fixare pe perete necesită diferite tipuri de elemente de fixare. Uti- lizați materiale de fixare care sunt adecvate pentru pereți. Pentru sfaturi cu privire la elementele de fixare adecvate, contactați furnizorul local special- izat. Găuri perforate existente62

Utilizare Aparatul este împărțit în 2 zone distincte. Aparatul are o „ZONĂ SUPERIOARĂ” și o „ZONĂ INFERIOARĂ” controlate independent prin intermediul panoului de comandă (2). Zona superioară U1 L1U2 L2U3 L3T1 S1 Zona inferioară Control temperatură și afișaj

• Introduceți ștecherul într-o priză electrică adec- vată, va clipi „888” timp de câteva secunde și se va auzi o avertizare sonoră pentru configurarea implicită din fabrică.

• Se va afișa apoi pe ecran temperatura zonei su- perioare și a zonei inferioare (U2/L2).

• Configurați după aceea temperatura din fiecare zonă apăsând tasta „+” sau „-” de pe butonul (U1/ L1) [Interval: de la 39 °F (4 °C) până la 68 °F (20 °C)]. Temperatura zonei are o toleranță de +/- 5 °F (+/- 3 °C) la valoarea configurată, în funcție de numărul de sticle depozitate și condițiile de tem- peratură ambientală. Comutator PORNIT/OPRIT

• Apăsați și mențineți apăsat butonul S1 timp de 3 sau 4 secunde pentru a PORNI/OPRI aparatul.

• După ce OPRIȚI aparatul, ambele afișaje (U2 și L2) se vor stinge. Iluminarea interioară

• Apăsați butonul U3 sau L3 pentru a APRINDE lu- mina în ZONA SUPERIOARĂ sau în ZONA INFE- RIOARĂ a aparatului.

• Apăsați din nou butonul U3 sau L3 pentru a STIN- GE lumina în ZONA SUPERIOARĂ sau în ZONA INFERIOARĂ a aparatului.

• Lumina interioară va continua să lumineze dacă nu se apasă butonul pentru a o STINGE. Conversia unităților de temperatură

• Afișajul temperaturii poate fi schimbat între gra- de Celsius (°C) și Fahrenheit (°F) prin apăsarea butonului (T1). Modul blocare taste

• Dacă nu se atinge niciun buton timp de 15 secun- de, aparatul va intra în modul „Blocare taste”. În modul „Blocare taste”, butonul nu răspunde de- cât dacă anulați modul „Blocare taste”.

• Pentru a anula modul „Blocare taste”, apăsați și mențineți apăsat butonul U1 (apăsați simultan tastele „+” și „-” timp de câteva secunde). Aceas- ta va anula modul „Blocare taste”. Notă: Ușa aparatului poate fi încuiată la partea inferioară (8) cu cheile (livrate) Afișarea codurilor de eroare Coduri de eroare afișate pe ecran (U2/L2) Cauze posibile Soluții posibile „E0” clipește Eroare de conectare, cablul sau com- ponenta nu sunt conectate adecvat. Contactați furnizorul. „E1” clipește Senzorul de temperatură are o eroare în zona respectivă Contactați furnizorul. „E2” clipește Senzorul de dezghețare are o eroa- re în zona respectivă Contactați furnizorul.63

Temperatura optimă de servire a vinului Temperatură Tipul de vin Categoria de vin 18°C (65°F) Bogate, intense, cu aromă de stejar, piper Bordeaux, Cabernet Sauvignon, Shiraz 17°C (63°F) Vinuri roșii Barolo, Burgundy Grand Cru 16°C (61°F) Vinuri roșii demiseci spre dulci Rioja, Pinot Noir, CDP 15°C (59°F) Chianti, Zinfandel 14°C (57°F) Chinon, Port, Madeira 13°C (55°F) Dolcetto, Cotes Du Rhone 12°C (54°F) Vinuri roșii vibrante, fructate Beaujolais, Valpolicella 11°C (52°F) Vinuri albe seci/păstrate în stejar Burgundy Alb 10°C (50°F) Vinuri demiseci spre dulci Chardonnay, Sauternes 9°C (48°F) Vinuri albe Sauvignon Blanc, Chablis 8°C (47°F) Vinuri dulci și spumante Șampanii maturate 7°C (45°F) 6°C (43°F) Champagne NV, Prosecco, Cava, Asti Observație: Tabelul de mai sus este oferit doar pentru referințe. Curățarea și întreținerea Atenție: Scoateți întotdeauna aparatul din priză și lăsați-l să se răcească complet înainte de curățare și de- pozitare. Curățarea

• Curățați aparatul înainte și după fiecare utilizare.

• Nu scufundați niciodată aparatul în apă sau în alte lichide.

• Nu curățați aparatul cu jet de apă.

• Curățați suprafața cu o lavetă ușor umezită sau cu un burete cu o soluție diluată de săpun

• Toate piesele care au fost spălate trebuie clătite cu apă curată pentru a îndepărta reziduurile de curățare.

• Nu folosiți niciodată bureți sau detergenți abra- zivi, bureți de sârmă sau ustensile metalice pen- tru a curăța părțile interioare sau exterioare ale aparatului.

• Uscați suprafețele interioare și exterioare cu o cârpă moale. Depozitarea

• Asigurați-vă întotdeauna înainte de depozitare că aparatul a fost deconectat de la sursa de alimen- tare și s-a răcit complet.

• Depozitați aparatul într-un loc răcoros, curat și uscat. Transportul

• Deconectați aparatul de la priza electrică.

• Scoateți toate sticlele de vin din interiorul apa- ratului.

• Asigurați cu bandă adezivă toate piesele libere din interiorul aparatului.

• Sunt necesare cel puțin 2 persoane pentru asis- tență în timpul transportului.64

Depanarea Dacă aparatul nu funcționează bine, consultați tabelul de mai jos pentru a găsi soluția. Dacă tot nu puteți rezolva problema, luați legătura cu furnizorul/agentul de service. Probleme Cauze posibile Soluții posibile Aparatul este conectat la ali- mentarea electrică, dar nu funcționează. Aparatul nu este conectat în mod co- rect la priza de alimentare. Verificați încă o dată dacă legă- tura s-a făcut corect. Întrerupătorul de circuit s-a declan- șat sau s-a ars o siguranță. Contactați furnizorul. Temperatura din interiorul aparatului este prea ridicată Temperatura configurată este prea ridicată Selectați o valoare mai scăzută. Ușa a fost ținută deschisă un timp îndelungat. Deschideți mai rar ușa. Garnitura ușii nu mai etanșează co- respunzător. Verificați pentru a vă asigura că garnitura etanșează corect. Se formează condens pe pe- reții interiori ai aparatului. Ușa este ținută deschisă un timp în- delungat. Deschideți ușa mai puțin. Specificația tehnică Articol nr. 233221 233245 Tensiune și frecvență de funcționare 220-240V~ 50Hz Puterea nominală de intrare 45W 120W Intensitatea nominală 0,5 A 1,0 A Configurarea intervalului de tempe- ratură de la 5°C până la 20°C Clasa de protecție Clasa I Puterea corpului de iluminat 4W Nivel sonor < 60 dB (A) Agentul frigorific utilizat și cantitatea injectată R600a / 30g R600a / 55g Clasa de eficiență energetică G Agent de spumare inflamabil Ciclopentan Clasa de climă N-ST (de la 16°C până la 38°C) Nr. de zone de temperatură 2 Capacitatea volumetrică 144L 424L Capacitatea de depozitare sticle 43 ~ 44 sticle 165 ~ 166 sticle Nr. de rafturi 5 14 Greutate netă (aprox.) 55 kg 106 kg Dimensiune 596 x 654 x (H) 855 mm 595 x 720 x (H) 1820 mm Observații: Specificația tehnică poate fi modificată fără preaviz.65

Schema electrică Articol : 233221 Controler cu micro-computer Transformator Lampă (12V CC) Siguranță conectabilă

Garanție Orice defecțiune care afectează funcționarea apa- ratului apărută la mai puțin de un an de la cum- părarea acestuia va fi remediată prin reparație sau înlocuire gratuită, cu condiția ca aparatul să fi fost folosit și întreținut conform instrucțiunilor nu să nu fi fost bruscat sau folosit necorespunzător în vreun fel. Drepturile dumneavoastră legale nu sunt afec- tate. Dacă aparatul este în garanție, menționați când și de unde a fost cumpărat și includeți dovada cumpărării (de ex. chitanța). Conform politicii noastre de dezvoltare continuă a produsului, ne rezervăm dreptul de a modifica pro- dusul, ambalajul și documentația fără notificare. Eliminarea și mediul înconjurător La dezafectarea aparatului, produsul nu trebu- ie aruncat împreună cu alte deșeuri menajere. În schimb, este responsabilitatea dumneavoastră să eliminați echipamentul uzat prin predarea acestuia la un punct de colectare desemnat. Nerespectarea acestei reguli poate fi penalizată în conformita- te cu reglementările aplicabile privind eliminarea deșeurilor. Colectarea separată și reciclarea echi- pamentului dumneavoastră uzat la momentul de- barasării contribuie la conservarea resurselor na- turale și asigură realizarea reciclării într-un mod care protejează sănătatea ființelor umane și a me- diului. Pentru informații suplimentare privind mo- dul în care puteți preda deșeurile dumneavoastră în scopul reciclării, vă rugăm să contactați compa- nia locală de colectare a deșeurilor. Producătorii și importatorii nu își asumă responsabilitatea cu privire la reciclarea, tratarea și eliminarea ecologi- că a deșeurilor, fie direct, fie prin intermediul unui sistem public.67
