233221 - Réfrigérateur Arktic - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Réfrigérateur Arktic 233221
Type d'appareil	Réfrigérateur
Capacité totale	Non spécifié
Dimensions (HxLxP)	Non spécifié
Classe énergétique	Non spécifié
Nombre de portes	Non spécifié
Type de froid	Non spécifié
Utilisation	Conçu pour conserver les aliments au frais
Maintenance	Nettoyage régulier des surfaces intérieures et extérieures recommandé
Réparation	Consulter un professionnel en cas de panne
Sécurité	Ne pas obstruer les grilles de ventilation
Informations générales	Vérifier les dimensions avant l'achat pour s'assurer de l'adéquation avec l'espace disponible

FOIRE AUX QUESTIONS - 233221 Arktic

Le réfrigérateur Arktic 233221 ne démarre pas. Que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le thermostat est réglé sur une température adéquate.

Le réfrigérateur fait du bruit. Est-ce normal ?

Un léger bruit de fonctionnement est normal. Cependant, si le bruit est fort ou inhabituel, vérifiez si l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec le compresseur.

La température à l'intérieur du réfrigérateur n'est pas froide. Que faire ?

Vérifiez que les portes ferment correctement et qu'aucun aliment ne bloque les évents. Assurez-vous que le thermostat est réglé à la bonne température (environ 4 °C).

Il y a de la condensation à l'intérieur du réfrigérateur. Pourquoi ?

La condensation peut être due à une ouverture fréquente de la porte ou à une humidité élevée dans la pièce. Assurez-vous que les joints de porte sont en bon état.

Comment nettoyer le réfrigérateur Arktic 233221 ?

Débranchez l'appareil, retirez tous les aliments, et nettoyez les surfaces intérieures avec un mélange d'eau et de bicarbonate de soude. Évitez les nettoyants abrasifs.

Le réfrigérateur produit une odeur désagréable. Que faire ?

Vérifiez si des aliments sont périmés ou malodorants. Nettoyez l'intérieur avec un mélange d'eau et de vinaigre. Placez un bol de bicarbonate de soude pour absorber les odeurs.

Comment régler la température du réfrigérateur ?

Utilisez le bouton de réglage du thermostat, généralement situé à l'intérieur du réfrigérateur. Réglez-le entre 2 °C et 4 °C pour une conservation optimale.

Comment savoir si le réfrigérateur fonctionne correctement ?

Vérifiez la température intérieure avec un thermomètre. Si elle se situe entre 2 °C et 4 °C, le réfrigérateur fonctionne correctement.

Y a-t-il une garantie pour le réfrigérateur Arktic 233221 ?

Oui, le produit est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel pour les détails spécifiques.

MODE D'EMPLOI 233221 Arktic

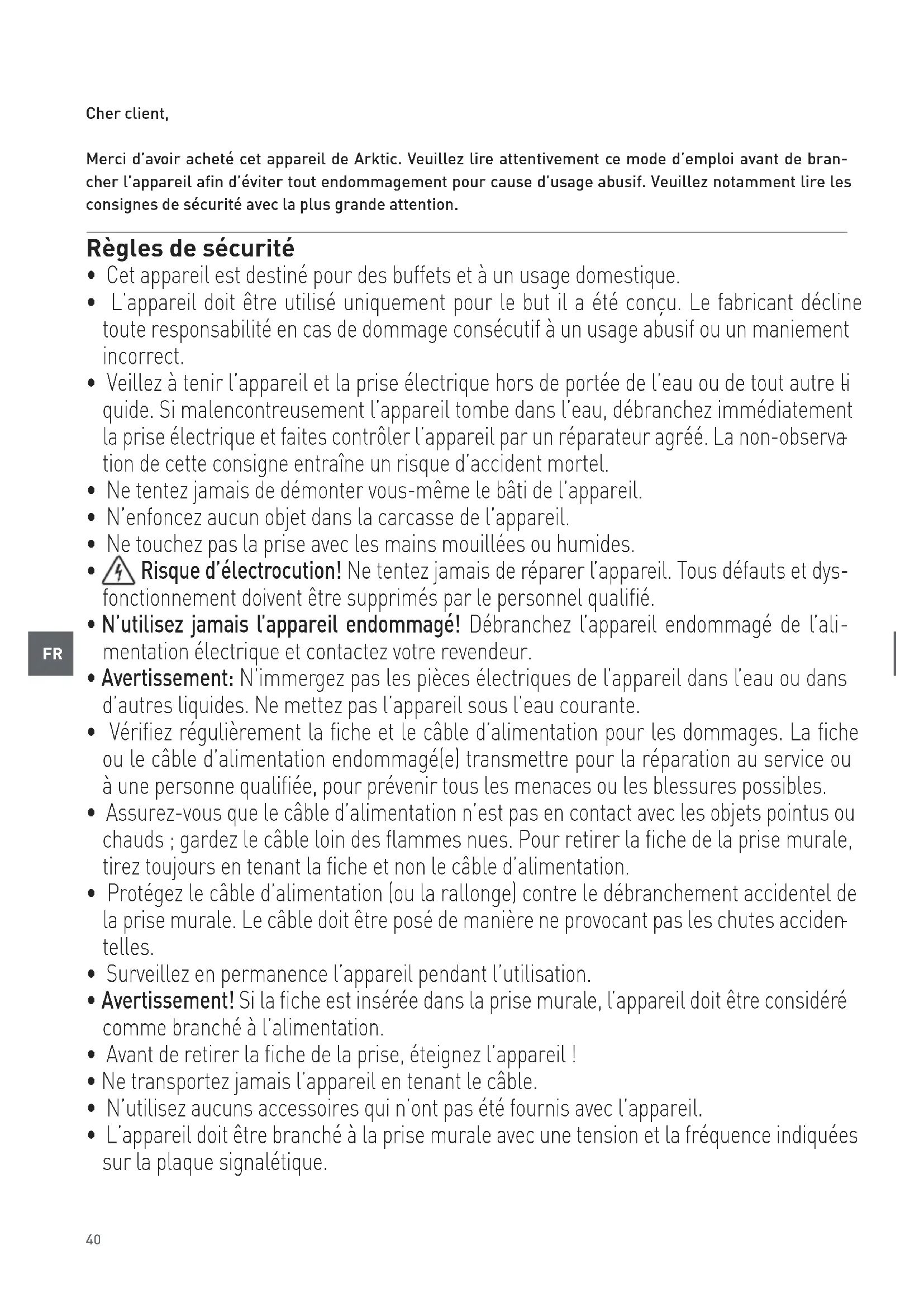

Cher client, Merci d’avoir acheté cet appareil de Arktic. Veuillez lire attentivement ce mode d’emploi avant de bran- cher l’appareil afin d’éviter tout endommagement pour cause d’usage abusif. Veuillez notamment lire les consignes de sécurité avec la plus grande attention. Règles de sécurité

• Cet appareil est destiné pour des buffets et à un usage domestique.

• L’appareil doit être utilisé uniquement pour le but il a été conçu. Le fabricant décline toute responsabilité en cas de dommage consécutif à un usage abusif ou un maniement incorrect.

• Veillez à tenir l’appareil et la prise électrique hors de portée de l’eau ou de tout autre li

quide. Si malencontreusement l’appareil tombe dans l’eau, débranchez immédiatement la prise électrique et faites contrôler l’appareil par un réparateur agréé. La non-observa

tion de cette consigne entraîne un risque d’accident mortel.

• Ne tentez jamais de démonter vous-même le bâti de l’appareil.

• N’enfoncez aucun objet dans la carcasse de l’appareil.

• Ne touchez pas la prise avec les mains mouillées ou humides.

Risque d’électrocution! Ne tentez jamais de réparer l’appareil. Tous défauts et dys- fonctionnement doivent être supprimés par le personnel qualifié.

• N’utilisez jamais l’appareil endommagé! Débranchez l’appareil endommagé de l’ali

mentation électrique et contactez votre revendeur.

• Avertissement: N’immergez pas les pièces électriques de l’appareil dans l’eau ou dans d’autres liquides. Ne mettez pas l’appareil sous l’eau courante.

• Vérifiez régulièrement la fiche et le câble d’alimentation pour les dommages. La fiche ou le câble d’alimentation endommagé(e) transmettre pour la réparation au service ou à une personne qualifiée, pour prévenir tous les menaces ou les blessures possibles.

• Assurez-vous que le câble d’alimentation n’est pas en contact avec les objets pointus ou chauds ; gardez le câble loin des flammes nues. Pour retirer la fiche de la prise murale, tirez toujours en tenant la fiche et non le câble d’alimentation.

• Protégez le câble d’alimentation (ou la rallonge) contre le débranchement accidentel de la prise murale. Le câble doit être posé de manière ne provocant pas les chutes acciden

• Surveillez en permanence l’appareil pendant l’utilisation.

• Avertissement! Si la fiche est insérée dans la prise murale, l’appareil doit être considéré comme branché à l’alimentation.

• Avant de retirer la fiche de la prise, éteignez l’appareil !

• Ne transportez jamais l’appareil en tenant le câble.

• N’utilisez aucuns accessoires qui n’ont pas été fournis avec l’appareil.

• L’appareil doit être branché à la prise murale avec une tension et la fréquence indiquées sur la plaque signalétique.41

• Insérez la fiche à la prise murale située dans un endroit facilement accessible de sorte qu’en cas de panne l’appareil puisse être immédiatement déconnecté. Pour éteindre complètement l’appareil, débranchez-le de la source d’alimentation. Pour cela, retirez la fiche à l’extrémité du câble d’alimentation de la prise murale.

• Eteignez l’appareil avant de débrancher l’appareil de la prise!

• N’utilisez jamais les accessoires non recommandés par le fabricant. L’utilisation des ac

cessoires non recommandés peut présenter des risques pour l’utilisateur et provoquer les dommages à l’appareil. Utilisez uniquement des pièces et accessoires originaux.

• Cet appareil n´est pas apte à être utilisé par des personnes (enfants compris) avec capa

cités physiques, sensorielles ou intellectuelles diminuées ou ne possédant pas l´expé- rience et les connaissances suffisantes.

• Ne laissez jamais les enfants utiliser l’appareil.

• L’appareil et le câble d’alimentation doivent être stockés hors de la portée des enfants.

• Ne permettez pas aux enfants d’utiliser l’appareil pour jouer

• Débranchez toujours l’appareil de l’alimentation s’il doit être laissé sans surveillance et également avant le montage, le démontage et le nettoyage.

• Ne laissez jamais l’appareil sans surveillance lorsqu’il est utilisé. Consignes de sécurité spéciales

• Utilisez l’appareil uniquement conformément aux présentes instructions.

Attention ! Danger d’incendie! Dans l’appareil le réfrigérant R600a est utilisé. Ce réfrigérant n’est pas nocif pour la couche d’ozone et n’a aucun impact sur l’effet de serre. L’utilisation de ce type de réfrigérant conduit à une légère augmentation du niveau de bruit émis par l’appareil. Sauf le bruit généré par le compresseur, l’utilisateur peut entendre le son provoqué par le flux du réfrigérant. Ce phénomène ne peut pas être évité mais il n’a aucun effet négatif sur le fonctionnement de l’appareil. Pendant le transport et le positionnement de l’appareil faites une attention particulière pour ne pas endommager les composants du système de réfrigération. Une fuite de réfrigérant peut entraîner les lésions oculaires.

• L’isolant, qui a été utilisé dans cet appareil, est du Cyclopentane. Une substance hautement inflammable.

• La température ambiante dans l’endroit d’utilisation de l’appareil doit être comprise entre 16 et 38 ° C.

• Ne placez pas l’appareil sur un objet émettant de la chaleur (cuisinière à gaz, cuisinière électrique, barbecue, etc.). Gardez l’appareil à l’écart de toute surface chaude ou des flammes nues. L’appareil doit être installé et utilisé sur une surface plane, stable, propre et sèche, résistant aux températures élevées.

• N’utilisez pas l’appareil à proximité de matériaux explosifs ou inflammables, de cartes de paiement, de disques magnétiques ou de radios.

• L’appareil n’est pas conçu pour être utilisé avec une minuterie externe ou un système de télécommande séparé.42

• AVERTISSEMENT : Ne couvrez pas les ouvertures de ventilation sur le boîtier.

• AVERTISSEMENT : N’utilisez pas d’appareils mécaniques ou d’outils autres que ceux recommandés par le fabricant pour accélérer le processus de dégivrage.

• AVERTISSEMENT : Faites attention à ne pas endommager le circuit du réfrigérant.

• Assurez au moins 10 centimètres d’espace autour de l’appareil pour garantir une ventilation adéquate pendant l’utilisation.

• Ne lavez pas l’appareil avec de l’eau ou un jet d’eau puissant. Le lavage de l’appareil peut provoquer la pénétration de l’eau dans des composants électriques et entraîner un choc électrique.

• Attention ! Faites passer et fixez correctement le câble d’alimentation pour éviter une traction accidentelle ou un contact avec la surface chauffée.

• Ne nettoyez pas et ne placez pas l’appareil dans un lieu de stockage jusqu’à ce qu’il ne soit pas complètement refroidi.

• Gardez la clé hors de la portée des enfants.

• L’appareil ne doit pas être incliné à un angle supérieur à 5°. Après l’installation de l’appareil, attendez 2 heures avant de connecter l’appareil à une source d’alimentation et avant de le mettre en marche. Cette recommandation vaut également lorsque l’appareil est déplacé dans un autre endroit. Destination de l’appareil

• Cet appareil est destiné pour des buffets et à un usage domestique.

• L’appareil est destiné uniquement au stockage et au refroidissement du vin (par exemple, cham- pagne, vin blanc et rouge, etc.). L’utilisation de l’appareil à d’autres fins peut entraîner des dom- mages ou des blessures.

• L’utilisation de l’appareil à d’autres fins sera considérée comme une utilisation inappropriée. L’utilisateur sera seul responsable de l’utilisation incorrecte de l’appareil. Mise à la terre La cuisinière est un appareil de la Ière classe de protection et doit être obligatoirement mis à la terre. La mise à la terre réduit le risque de choc électrique grâce à un conduit évacuant le courant électrique. L’appareil est équipé d’un conduit avec la mise à la terre et la prise de terre. N’insérez pas la fiche à la prise murale si l’appareil n’a pas été correctement installé et mis à la terre.43

Parties principales de l’appareil

2. Panneau de commande tactile (Voir ===> Fonc-

3. Protection de la charnière supérieure

4. Cadre de la porte

5. Étagères en bois (5 étagères pour le modèle

233221, 14 pour le modèle 233245)

6. Protection de la charnière inférieure

rou pour la clé pour fermer la porte de l’appareil

9. Poignée de la porte

10. Kit de montage anti-basculement : 2 supports,

2 vis, 4 entretoises métalliques.

Instruction pour une installation

• Retirez l’appareil de la boîte en carton, retirez l’emballage intérieur et extérieur et la sécurité.

• Vérifiez si l’appareil est endommagé. En cas de livraison incomplète ou de dommage, NE PAS utiliser l’appareil et contactez le fournisseur (voir ==> Garantie).

• Laissez l’appareil en position verticale pendant environ 2 heures. Cette opération vise à réduire toutes irrégularités dans le fonctionnement du système de refroidissement en cas de mauvaise manipulation de l’appareil pendant le transport.

Lavez les surfaces extérieures avec un chiffon doux et de l’eau tiède. (Voir ==> Nettoyage et entretien).

• Placez l’appareil sur une surface plane et stable, résistante aux hautes températures et aux pro- jections d’eau.

La température ambiante de travail doit être com- prise entre 16 ° C et 32 ° C. Sinon, il est possible que l’appareil ne fonctionne pas correctement.

• Assurez une ventilation adéquate. Prévoyez un espace d’au moins 10 cm autour de l’appareil. Ne couvrez pas les ouvertures de ventilation.

• Pour économiser de l’énergie tenez toujours la porte fermée.44

Installation des supports anti-basculement (uniquement le modèle 233245) REMARQUE : Veuillez utiliser le tournevis cruci- forme correspondant pour l’installation. Avant l’installation: Vérifiez que le support mural n’est pas endommagé et contrôlez l’intégralité des kits de montage. NE l’installez PAS en cas de pièces manquantes ou endommagées.

AVERTISSEMENT: Le renversement du refroi-

disseur à vin peut provoquer des accidents. Pour éviter le renversement de ce refroidisseur, il doit être fixé au mur à l’aide des supports qui l’accom- pagnent. Voir l’illustration pour les détails d’instal- lation. Les attaches murales ne sont pas incluses, car les types d’attaches varient en fonction des éléments de fixation. Utilisez du matériel de fixation qui cor- respond à vos murs. Pour obtenir des conseils sur les éléments de fixation appropriés, contactez vo- tre revendeur spécialisé local. Trous existants Fonctionnement L’appareil se compose de deux zones séparées. « LA ZONE SUPÉRIEURE » et « LA ZONE INFERIEURE » sont contrôlées séparément à l’aide du panneau de commande (2). Zone supérieure U1 L1U2 L2U3 L3T1 S1 Zone inférieure Réglage de la température et écran d’affichage

Connectez l’appareil à une prise électrique ap- propriée ; « 888 » clignotera sur l’écran pendant quelques secondes et un signal sonore retentira - l’appareil fonctionnera selon les réglages d’usine.

• Ensuite, la température de la zone supérieure et inférieure (U2 / L2) apparaîtra à l’écran.

• Ensuite réglez la température pour chaque zone « + » ou « - » (U1/L1) [Plage : 41°F (5°C) jusqu’au 68°F(20°C)]. La température de la zone peut va- rier de +/- 5°F (+/- 3°C) par rapport au réglage de la température en fonction du nombre de bou- teilles stockées et de la température ambiante. Interrupteur ON/OFF

• Appuyez sur le bouton S1 et maintenez-le en- foncé pendant 3 à 4 secondes pour allumer ou éteindre l’appareil.

• Lorsque l’appareil est éteint, les deux affichages (U2 et L2) s’éteignent. Éclairage intérieur

Appuyez sur le bouton U3 ou L3 pour allumer la lu- mière dans la ZONE SUPÉRIEURE ou INFÉRIEURE.

• Appuyez encore une fois sur le bouton U3 ou L3 pour éteindre la lumière dans la ZONE SUPÉ- RIEURE ou INFÉRIEURE.

• L’éclairage intérieur ne s’éteindra pas s’il n’est pas éteint manuellement.45

Changement de l’unité de température

• L’unité de température peut être changée de de- grés Celsius (° C) en degrés Fahrenheit (° F) et vice versa en utilisant le bouton (T1). Mode de verrouillage

• Si vous n’appuyez sur aucun bouton de « ver- rouillage » pendant 15 secondes, l’appareil acti- vera automatiquement le mode de « verrouillage ». Dans ce mode il est possible de modifier les paramètres de l’appareil jusqu’à ce que le ver- rouillage soit désactivé.

• Pour désactiver le mode de verrouillage appuyez sur le bouton U1 et maintenez-le (appuyez simul- tanément sur les boutons « + » ou « - » et main- tenez-les pendant quelques secondes). Le mode de verrouillage sera désactivé. Remarque : La porte de l’appareil peut être fer- mée à clé (le trou se trouve au bas de l’appareil - (8)) (la clé est attachée à l’appareil) Codes d’erreur affichés Codes d’erreur visibles sur l’écran d’affichage (U2/L2). Cause possible Solution proposée Le message „E0” clignote Erreur de connexion, le cordon d’alimentation ou une partie de l’appareil mal connecté(e). Contactez votre fournis- seur. Le message „E1” clignote Erreur de fonctionnement du capteur de température dans la zone appropriée. Contactez votre fournis- seur. “Le message „E2” clignote Erreur de fonctionnement du capteur de dé- givrage dans la zone appropriée. Contactez votre fournis- seur. La température optimale pour servir du vin Température Type de vin Catégorie de vin 18°C (65°F) Riche, intense, goût de chêne, poivre Bordeaux, Cabernet Sauvignon, Shiraz 17°C (63°F) Rouge Barolo, Burgundy Grand Cru 16°C (61°F) Vins rouges moyens ou légers Rioja, Pinot Noir, CDP 15°C (59°F) Chianti, Zinfandel 14°C (57°F) Chinon, Port, Madeira 13°C (55°F) Dolcetto, Côtes Du Rhône 12°C (54°F) Vins rouges juteux et fruités Beaujolais, Valpolicella 11°C (52°F) Vins blanc forts/de chêne Bourgogne blanc 10°C (50°F) Vins moyens ou légers Chardonnay, Sauternes 9°C (48°F) Vins blancs Sauvignon Blanc, Chablis 8°C (47°F) Vins doux et mousseux Champagne vintage 7°C (45°F) 6°C (43°F) Champagne NV, Prosecco,Cava,Asti Attention : Les données ci-dessus sont présentée uniquement à titre informatif.46

Nettoyage et entretien Attention: Avant le nettoyage et l’entretien de l’appareil, débranchez l’appareil de la source d’alimentation en retirant la fiche de la prise électrique et attendez jusqu’à ce que l’appareil refroidisse complètement. Nettoyage

• Lavez l’appareil avant et après chaque utilisation.

• N’immergez jamais l’appareil dans l’eau ou dans d’autres liquides.

• Ne nettoyez pas l’appareil avec un jet d’eau.

• Nettoyez la surface de l’appareil avec un chiffon ou une éponge humide, avec une petite quantité de détergent doux.

Nettoyez toutes les parties de l’appareil avec de l’eau pour éliminer tout résidu d’agent de net- toyage

• N’utilisez pas d’éponges abrasives, de dé- tergents, de laine d’acier ou d’ustensiles en mé- tal pour nettoyer les éléments à l’intérieur ou l’extérieur de l’appareil.

• Séchez les surfaces intérieures et extérieures de l’appareil avec un chiffon doux immédiatement après le lavage. Stockage

• Assurez-vous toujours que l’appareil a été dé- branché de la prise d’alimentation et qu’il a com- plètement refroidi avant de le placer dans une zone de stockage.

• Gardez l’appareil dans un endroit frais, propre et sec. Transport

• Débranchez l’appareil de la source d’alimenta- tion en débranchant la prise électrique.

• Retirez toutes les bouteilles de vin de l’appareil.

• Protégez toutes les pièces non fixées à l’intérieur de l’appareil avec du ruban.

• L’appareil doit être transporté par au moins 2 personnes. Résolution des problèmes Si l’appareil ne fonctionne pas correctement, reportez-vous au tableau ci-dessous pour y trouver une solution. Si vous n’arrivez toujours pas à résoudre le problème, contactez votre distributeur/fournisseur. Problème Cause possible Solution proposée L’appareil est connecté à une source d’alimentation, mais il ne démarre pas. La fiche n’est pas correctement connectée à la source d’alimen- tation. Vérifiez que la fiche est correc- tement connectée à la source d’alimentation. L’interrupteur de surcharge s’est activé ou le fusible est défectueux. Contactez votre fournisseur. La température à l’intérieur de l’appareil est trop élevée La température réglée est trop élevée Réglez la température inférieure. La porte était ouverte trop long- temps Limitez l’ouverture de la porte. Le joint d’étanchéité de la porte ne fonctionne pas correctement Assurez-vous que le joint assure que la porte est correctement fermée. L’humidité est accumulée sur les parois internes de l’appareil. La porte était ouverte trop long- temps Limitez l’ouverture de la porte.47

Caractéristiques techniques Produit numéro 233221 233245 Tension et fréquence 220-240V~ 50Hz Consommation d’énergie nomi- nale 45W 120W Courant nominal 0,5 A 1,0 A Plage de température 5°C à 20°C Classe de protection Classe I Puissance de l’éclairage 4W Niveau sonore < 60 dB (A) Réfrigérant / quantité de réfri- gérant R600a / 30g R600a / 55g Classe énergétique G Agent d’expansion inflammable Cyclopentane Classe climatique N-ST (16°C à 38°C) Nombre de zone de température 2 Capacité 144L 424L Capacité – nombre de bouteilles stockées 43 ~ 44 bouteilles 165 ~ 166 bouteilles Nombre d’étagères 5 14 Poids net (env.) 55 kg 106 kg Dimensions 596 x 654 x (hauteur) 855 mm 595 x 720 x (hauteur) 1820 mm Remarque : Les caractéristiques techniques peuvent être modifiées sans préavis. Schéma électrique (Produit : 233221 & 233245) Produit : 233221 Microcontrôleur Transformateur Éclairage (DC12V) Fusible de la fiche YL/GN YL/GN

Rouge Moteur du condensateur Bleu Relais de démarrage (PTC) Compresseur S M Brun Bleu Rouge Noir Noir Noir Noir Noir Noir Noir Noir Noir Noir Éclairage (DC12V) Ventilateur (DC12V) Ventilateur (DC12V) Capteur de température Capteur de température Capteur de dégivrage Capteur de dégivrage48

Produit : 233245 Microcontrôleur Transformateur Éclairage (DC12V) Fusible de la fiche

Rouge Moteur du condensateur Bleu Relais de démarrage (PTC) Compresseur S M Brun Bleu Rouge Noir Noir Noir Noir Noir Noir Noir Noir Noir Noir Éclairage (DC12V) Ventilateur (DC12V) Ventilateur (DC12V) Capteur de température Capteur de température Capteur de dégivrage Capteur de dégivrage Garantie Tout vice ou toute défaillance entraînant un dys- fonctionnement de l’appareil qui se déclare dans les 12 mois suivant la date de l’achat sera éliminé à titre gratuit ou l’appareil sera remplacé par un appareil nouveau si le premier a été dûment ex- ploité et entretenu conformément aux termes de la notice d’exploitation et s’il n‘a pas été indûment exploité ou de manière non conforme à sa destina- tion. La présente stipulation ne porte pas de préju- dice aux autres droits de l’utilisateurs prévus par les dispositions légales. Dans le cas où l’appareil est donné à la réparation ou doit être remplacé dans le cadre de la garantie, il y a lieu de spécifier le lieu et la date de l’achat de l’appareil et produire un justificatif nécessaire (par ex. facture ou ticket de caisse). Conformément à notre politique d’amélioration permanente de nos produits, nous nous réservons le droit d’introduire sans avertissement préalable des modifications à l’appareil, à l’emballage et aux caractéristiques techniques précisées dans la do- cumentation. Élimination et protection de l’environnement En cas de retrait du produit de l’exploitation l’ap- pareil ne peut pas être jeté avec d’autres déchets ménagers. L’utilisateur est responsable de la re- mise de l’équipement au point de collecte appro- prié pour l’équipement usagé. Le non-respect des dispositions ci-dessus peut entraîner les pénali- tés conformément à la réglementation applicable en matière d’élimination des déchets. La collecte sélective et le recyclage des équipements usagés contribuent à la conservation des ressources na- turelles et assurent un recyclage sans danger pour la santé et l’environnement. Pour plus d’informa- tions sur les endroits de collecte des équipements usagés pour le recyclage, contactez la société de collecte des déchets locale. Le producteur et l’im- portateur ne sont pas responsables du recyclage et du traitement des déchets d’une manière respec- tueuse de l’environnement directement et dans le système public.49
