Producttype	Elektrische accumulatieboiler
Merk	Tesy
Model	Anticalc 50 Rev
Nominaal volume	50 liter
Nominale spanning	230 V ~ 50 Hz
Nominaal vermogen	2000 W (schatting)
Nominale druk	0,6 MPa
Maximale werkdruk	0,7 MPa (indien nodig met reduceerventiel)
Type reservoir	Staal met gecoat keramisch glazuur of email
Corrosiebescherming	Magnesiumanode (jaarlijks vervangen)
Thermische isolatie	Milieuvriendelijk polyurethaanschuim
Hydraulische aansluiting	Koudwaterinlaat (blauw) en warmwateruitlaat (rood) - schroefdraad G 1/2
Veiligheidsklep	Meegeleverd met het apparaat, verplicht te monteren op de koudwaterinlaat
Temperatuurregeling	Instelbare thermostaat met draaiknop (van MIN tot MAX)
BOOST-functie	Verwarmt op maximaal vermogen voor snel voorverwarmen
Vorstbeveiligingsmodus	MIN-stand om een minimale temperatuur te behouden
Thermische beveiliging	Ingebouwde thermische begrenzer (uitschakeling bij oververhitting)
Indicatielampjes	Rood (verwarmen) en blauw (temperatuur bereikt)
Onderhoud	Regelmatig ontkalken, controle van de anode en de veiligheidsklep
Installatie	Verticaal of horizontaal aan de muur, door een gekwalificeerde professional
Normen	EN 60335-1, EN 60335-2-21

Veelgestelde vragen - Anticalc 50 Rev Tesy

Hoe installeer ik de boiler Anticalc 50 Rev correct?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien en technicus. Bevestig het apparaat aan de muur met behulp van de meegeleverde beugels (niet inbegrepen), met inachtneming van de aangegeven afstanden. Sluit de koudwaterinlaat (blauw) en de warmwateruitlaat (rood) aan, met verplichte montage van de meegeleverde veiligheidsklep op de koudwaterinlaat. Sluit het apparaat aan op een aparte elektrische groep met aardlekschakelaar.

Waarom stroomt er water uit de veiligheidsklep?

Dit is normaal tijdens het verwarmen: het water zet uit en het overschot wordt via de klep afgevoerd. Laat de klep open naar de vrije lucht en installeer indien nodig een opvangbak. Als de doorstroming overmatig of continu is, controleer dan of de waterdruk niet hoger is dan 0,6 MPa en of de klep niet geblokkeerd is.

Hoe leeg ik de boiler?

Schakel de stroom uit en sluit de koudwatertoevoer af. Open een warmwaterkraan en open vervolgens de aftapkraan (figuur 4, kraan 7) of draai de inlaatslang los. Laat het water weglopen. Let op: er kunnen enkele liters in het reservoir achterblijven na het aftappen.

Wat te doen bij borrelend geluid?

Een zacht geluid is normaal. Als het hard wordt, komt dit door kalkaanslag op het verwarmingselement. Ontkalk het apparaat of schakel een erkende service in. Deze reiniging valt niet onder de garantie.

Waar dient de BOOST-functie voor?

De BOOST-functie activeert het maximale vermogen (1600 W of 2400 W afhankelijk van het model) om water snel te verwarmen. Druk op de knop (deze gaat in en licht rood op) tot de temperatuur is bereikt. Om uit te schakelen, drukt u opnieuw om de knop los te laten.

Wanneer moet ik de magnesiumanode vervangen?

De anode is een verbruiksonderdeel dat het reservoir beschermt tegen corrosie. Deze moet jaarlijks worden geïnspecteerd en indien nodig worden vervangen door een gekwalificeerde technicus. Dit verlengt de levensduur van het apparaat.

De boiler verwarmt niet meer, wat te controleren?

Controleer eerst of het apparaat onder spanning staat en of de stroomonderbreker niet is uitgeschakeld. Zorg er vervolgens voor dat de thermische begrenzer niet is geactiveerd (neem contact op met een erkende service als dit het geval is). Controleer ook of het reservoir goed is gevuld met water voordat u het inschakelt.

Kan ik de boiler in de badkamer installeren?

Ja, maar plaats hem op een plek waar hij niet direct kan worden besproeid door de douche. Houd veiligheidsafstanden aan en zorg voor voldoende ventilatie. De elektrische installatie moet beschermd zijn tegen waterspatten.

Hoe stel ik de watertemperatuur in?

Draai aan de thermostaatknop op het paneel: met de klok mee om te verhogen, tegen de klok in om te verlagen. Stel voor een optimale hygiëne één keer per maand gedurende 24 uur in op de maximale stand. Gebruik de MIN-stand voor de vorstbeveiligingsmodus (bescherming tegen vorst).

Wat te doen bij waterlekkage?

Schakel onmiddellijk de stroom uit en sluit de watertoevoer af. Controleer de aansluitingen, de veiligheidsklep en de staat van het reservoir. Als de lekkage uit het reservoir komt, neem dan contact op met de klantenservice. Lekkages door onjuiste installatie of gebrek aan onderhoud vallen niet onder de garantie.

GEBRUIKSAANWIJZING Anticalc 50 Rev Tesy

2. Protectie in functie de temperatura (se refera la toate modelele).

1. Deze technische omschrijving en gebruikshandleiding is bedoeld om u vertrouwd te makeen met het product en met de gebruik en installmentie voorwaarden. De instructies ook bestemd voor de vakkundige technici, die het toestel zullen installeren, demonteren en eventuele storingen verhelpen.
2. De fabrikant kan op geen enkele manier aansprakelijk worden gesteld voor schade,veroorzaakt door exploaatie en/of installmentie, die Niet aan de instructies in deze handleiding voldoen.
3. De elektrische boiler voldoet aan de eisen van EN 60335-1, EN 60335-2-21.
4. Dit toestel is bestemd voor exploatie door kinderen ouder dan 8aar en personen met verminderde lichamelijke, zintuiglijke en geestelijkke vermogens of door mensen met geen ervaring of kennis, indien ze onder toezicht zichn of geinstructeerd werden overeenkomstig de zekere exploitation van het toestel en indien ze de mogelijkke gezaren verstaan.
5. Kinderen要去 met het toestel Niet lately spleen
6. De reiniging en de bediening van het toestel moet door nicht onder toezicht zijnde kinderen Niet uitgevoerd worden.

Waarschuwing! Onjuiste installmente en aansluiting van het apparaat kan ernstige gevolgen voor de gezondheid veroorzaken en leiden tot de dood van de gebruikers. Dat kan ook schade aan eigendommen of persoonlijk letsel veroorzaken als gevolg van overstroming, explosie of brand. Installatie, aansluiting op het waternet en aansluiting op het elektriciteitsnet要去 worden uitgevoerd door gekwalificeerde technici. Einenificierde technicus is iemand die over de juiste competencies in overeenstemming met de voorschriften van het betreffende land beschikt.

Alle wijzigingen en reconstructies van de constructie en het elektrische schema van de boiler zijn verboden. Bij het vaststellen hiervan wordt de garantie geannuleerd. Onder wijzigingen en reconstructies wordt verstaan iedere verwijdering van de door de fabrikant ingebouwd elementen, inbouwen van bijkomende denten in de boiler, verrangen van elementen met analogische elementen die door de fabrikant Niet goedgekeurd worden.

Montage

1. De boiler slechts in ruimtes met normale brandzekerheid monteren.
2. Bij montage in een badkamer要去 het toestel op een plek gemonteerd worden zodat het water uit de douche of douche hoofdtelefoo n bovenop nicht komt.
3. Het is bedoeld voor gebruik in gesloten en verwarmde ruimtes, waar de tempeartuur Niet lager is dan 4^ en is Niet geschikt voor continu werken in een "stromend water modus".
4. Bij montage op de wand wordt het toestel aan de op het corpus gemonteerde dragende plank opgehangen. Het ophangen geschiedt aan tweek haken (min. 10mm ) die aan de wand stevig vastgelegd zijn (de haken behoren Niet tot de kit voor ophangen).

Aansluiten van de boiler op het pijpleidingengennetwork

1. Het toestel is bedoeld om huishoudelijkke objecten van warm water te voorzien en dient te worden aangesloten op een waterleidingnet met een waterdruk van ten hoogste 6 bar (0.6 MPa).
2. De beschemklep waarme de boiler is aangekocht moet gemonteerd worden. Deze wordt op de ingang van het koud water geplaatst, in overeenstemming met de op het corpus staande pijl die de richting van het inkomende water aanduidt.

Uitzondering: Indien deplaatselijke regelingen (normen) bepalen het gebruik van een andere beschemmklep of installation (conform EN 1487 of EN 1489), dan dient een extra beschemmklep aangekocht te worden. Voor installaties conform EN 1487 moet de hoogste aangegeven druk 0.7MPa zijn. Voor andere beschemmkleppen moet de druk waaraan ze gekalibreerd zijn 0,1 MPa lager dan de op het bordje van het toestel aangeduide druk. In deze gevallen moet men de samen met het toestel aangeleverd beschemmklep Niet gebruiken.

1. De beschemmklep en de hieruitaar de boiler uitgaande pijpleiding moeten gegen bevriezing beschermd worden. Bij draineren door een drainagebuis moet het vrij einde hiervan open aan de atmoseer (niet ondergedompeld) zijn. De drainagebuis moet ook gegen bevriezing beveiligd着眼.
2. Ten behoeve van de zekere werkig van de boiler moet men de beschemingsklep regelmatig reinigen en controleren of deze normal functioneert (niet geblokkeerd is) en in gebieden met zeer kalkhoudend water moet men de geaccumuleerde kalksteen ontkalken. Deze dienst behoort nicht tot de garantie bediening.
3. Om materiele schades ter plaatse of bij (derde) personen te voorkomen als gevolg van eventuele storingen aan de warmwatervoorzieing, moet de boiler enkel in lokalen worden geinstalleerd met een deugdelijke waterdichting van de vloeren alsmede met een drainage (waterafvoer maar het riool). In geen geval mag de boiler op voorwerpen rusten die gevoelig zijn voor vocht. Indien de boiler zich in een onbeschemde ruimte moet bevinden, dan is het nooodzakelijk om een carter onder de boiler teplaatsen, met een waterafvoergoot maar het rioolnet.
4. Bij opwarming van het water is het normal dat water uit de uitlaatuis van het veiligheidsventiel doorsijpelt. Die uitlaatuis dient altijd open te blijven. Het is noodzakelijk om de uitgelaten hoeveelheid water af te voeren of te verzamelen om schades te voorkomen.
5. Als er een möglichkheid bestaat om de temperatuur in de ruimte onder 0^ te calen, moet men de boiler weglopen.

Indien de boiler leeggemakt要去en, erst de elektrische stroom hiernaartoe onderbreken. De warm waterkraan van de mengkraan openen. De kraan 7 (afbeelding 4) openen om het water uit de boiler weglopen lately. Indien in de installmentie geen kraan geinstalleerd is, de boiler kan rechtsreeks uit de inkomende pijp hiervan leeggemakt worden door de boiler vooraf van de pijpleiding los te makeen.

Aansluiten op het elektrische netwerk

1. De boiler nicht inschakelen zonder ervoor te zorgen dat deze vol met water is.
2. Bij het aansluiten van de boiler op het elektrische netwerk voor het correcte verbinden van de beschemmgeleider (bij modellen zonder kabel met stekker) opletten.
3. Bij de modellen zonder voedingskabel de aansluiting moet constant+zijn: zonder trekkerverbindingen. De stroomkring moet beweiligd door een beschermer en een ingebouwde installmentie worden die voor het loshalen van alle polen zorgen in geval van overspanning categorie III.
4. Als het snoer (bij de modellen met een snoer) kapot is,要去 die verzangen worden door een geauthoriseerde servicedienst of een vakman met desbetreffende kwalifikatie om risico's te voorkomen.
5. Tijdens verwarming kan uit het toestel een fluitend geluid komen. Dit is normal en indiceert geen gebrek. Het geluid wordt luider na bepaalde tijd als gevolg van de geaccumuleerde kalksteen. Om het geluid te verwijderen要去 men het toestel te ontkalken. Deze dienst behoort Niet tot de garantie bediening.

Geachte klant,

het team van TESY feliciteert u met uw aanschaf. We hopen, dat het niiuwe toestel aan de comfortverbetering in uw wonig za bijdragen.

NL

1. Nominate inhoud, liter - zie type-plaat
2. Nominale spanning - zie type-plaat
3. Nominal vermogen - zie type-plaat
4. Nominate werkdruk -zie type-plaat

Het betreft geen druk in pijpleidingen. De druk voor het toestel is aangegeven en voldoet aan de eisen met betrekking tot de

zekerheid.

1. Boiler type: gesloten accumulatorende waterverwarmer, voorzien van warmte-isolatie

2. Dagelijkse energieverbruik - zie Bijlage I

3. Aangegeven laadprofiel - zie Bijlage I
4. Hoeveelheid gemengd water bij temperatuur 40^ V40 (liters) - zie Bijlage I

5. Hoogste temperatuur van dethermostat - zie Bijlage I

6. Door de fabrikant gezette temperatuurinstellungen - zie Bijlage I

7. Energie-efficientre bij de waterverwarming - zie Bijlage I.

III. OMSCHRIJVING EN WERKINGSPRINCIPLE

Het toestel bestaat uit corpus, flens aan de onderkant /bij boilers voor verticale montage/ en aan de zijkant /bij boilers voor horizontale montage/, plastic beschermpaneel en beschemklep.

1. Het corpus bestaat uit staalreservoir (waterreservoir) en mantel (buitenbedekking) met warmte-isolatie ertussen van ecologisch zuiver polyurethaanschuim van hove dichtheid en twee pijpen voorzien van schroefdraad G 1 / 2 voor aanvoer van koud water (voorzien van blauwe ring) en uitlaten van warm water (voorzien van rode ring).

Afhankelijk van het model kan het binnenreservoir twee soorten zich:

Van zwart staal beschermd door speciale glas-keramische of emaildekking

Van Nietroestend staal

1. Op de flens staat er een elektrische verwarmer gemonteerd. Bij de boilers met glasceramische coating is eveneens een magnesumanode ingebouwd.

De elektrische verwarmer is bestemd voor het verwarming van het water in het reservoir en worden door de thermostat bediend die automatisch een bepaalde temperatuur handhaft. Het toestel is voorzien van een ingebouwde inrichting voor bescherming gegen oververhitting (thermoschakelaar) die de verwarmer van het elektrische netwerk uitschakelt, wanner de watertemperatuur te hoge waarden bereikt.

1. De veiligheidsklep werkkt als terugslagventiel, d.w.z. voorkomt de gehele lediging van het toestel bij geen toevoer van koud wateruit het waterleidingnet. Hij beschermt de boiler van谈起 overdruk bij een eventuele oververhitting (bij verwarming neemt het volume van het water toe en dat leidt tot hogere druk) door de overvloedige hoeveelheid door de uitlaatbuis af te voeren.

De beschermklep kan het toestel Niet beschermen bij aanvoer uit de pijpleding van hogere dan de aangeveen voor het toestel

druk. Waterfoevoer aan het apparaat, dat hoger is dan de waterdruk in deze handleiding, kan schade aan het apparaat veroorzaken, waar bij de garantie onteldig worden en de fabrikant Niet aansprakelijk voor eventuele schade is.

IV.MONTAGE EN INSCHAKELING

Waarschuwing! Onjuiste installment en aansluiting van het apparaat kan ernstige gevolgen voor de gezondheid

veroorzaken en leiden tot de dood van de gebruikers. Dat kan ook schade aan eigendommen of personlijk letsel veroorzaken als gevolg van overstroming, explosie of brand. Installatie, aansluiting of het waternet en aansluiting op het elektriciteit'snet moet worden uitgevo door gekwaliffeerde technici. Een gekwaliffeerde technicus isemand over de juiste competencies in overeenstemming met de voerschriften v het betreffende land beschikt.

1. Montage

Er worden aanbevolen om de montage van het toestel zowel möglichd zichblij de plekken voor gebruiken van warm water gedaan te worden om het warmteverlies in die pijpleiding te verminderen. Bij montage in een badkamer moet het toestel op een plek gemonteerd worden zatat het water uit de douche of douche hooftelefoon bovenop Niet kommt.

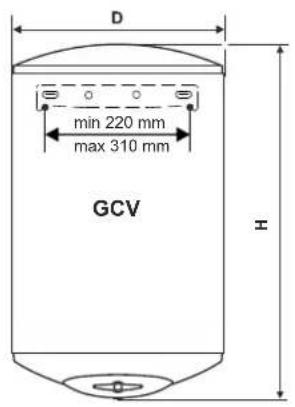

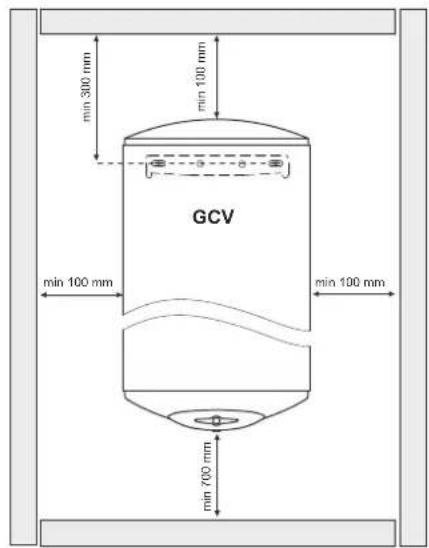

verticale montage GCV (tabel 1, afbeelding 1a)

Bij montage op de wand wordt het toestel aan de op het corpus gemonteerde dragende plank opgehangen. Het ophangen geschiedt aan twee haken (min. 10mm ) die aan de wand stevig vastgelegd zijn (de haken behoren nicht tot de kit voor ophangen).

De constructie van de dragende plank van de boilers voor verticale montage is universeel en LAST de afstand tussen de haken van 220 tot 310mm te zijn (afbeelding 1a).

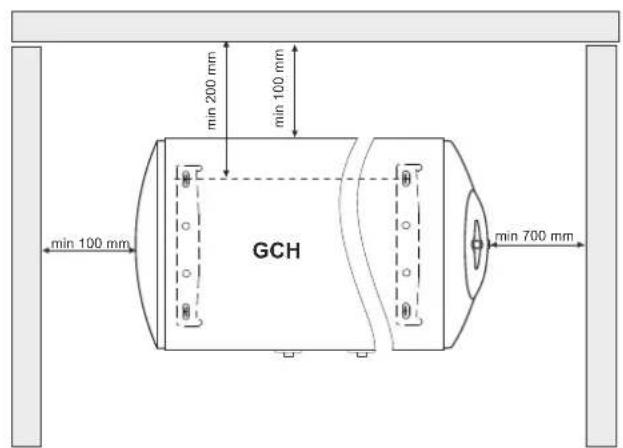

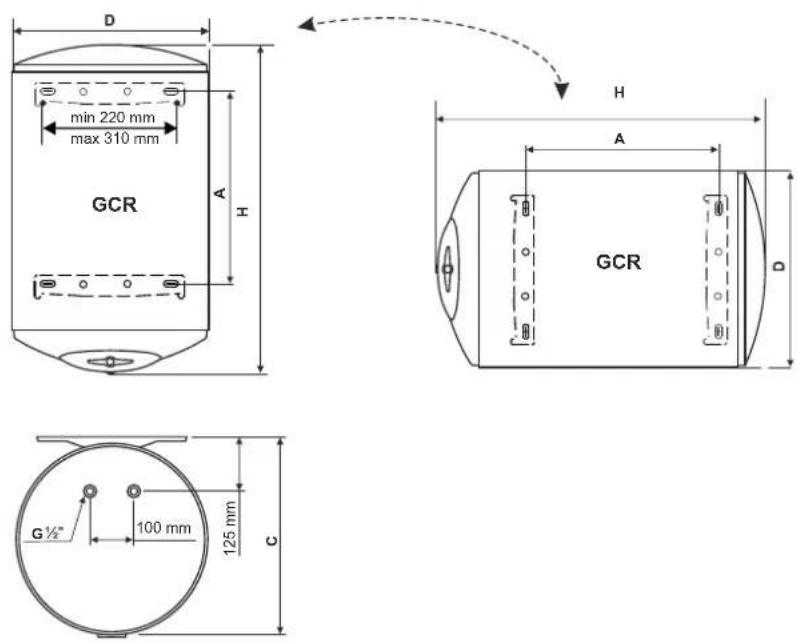

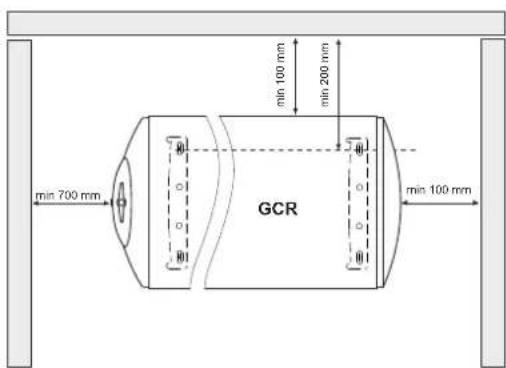

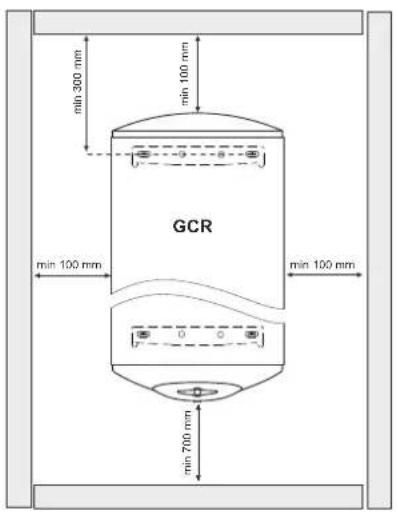

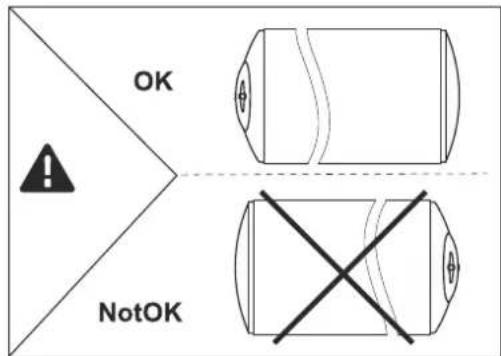

horizontal montage - GCH, GCR (afbeelding 1b, afbeelding 1c)

Bij de boilers voor horizontale montage zijn de afstandenussen de haken verschillend voor de verschillende inhouden en deze+zijn in tabel 2 van afbeelding 1b en tabel 3 van afbeelding 1c vermeld.

Om materiele schades terplaatse of bij (derde) personen te voorkomen als gevolg van eventuele storingen aan de

warmwatervoorzieening, moel de boiler enkel in lokalen worden geinstalleerd met een deugdelijke waterdichting van de vloeren alsmede met een drainage (waterafvoer hier het riool). In geen geval mag de boiler op voorwerpen rusten die gevoelig zijn voor vocht. Indien de boiler zich in een onbeschemde ruimte moet bevinden, dan is hetoodzakelijk om een carter onder de boiler teplaatsen, met een waterafvoergoot hier het rioolnet.

#

Opmerking: de beschermkuip behoort Niet tot de kit en worden door de gebruiker gekozen/aangekocht.

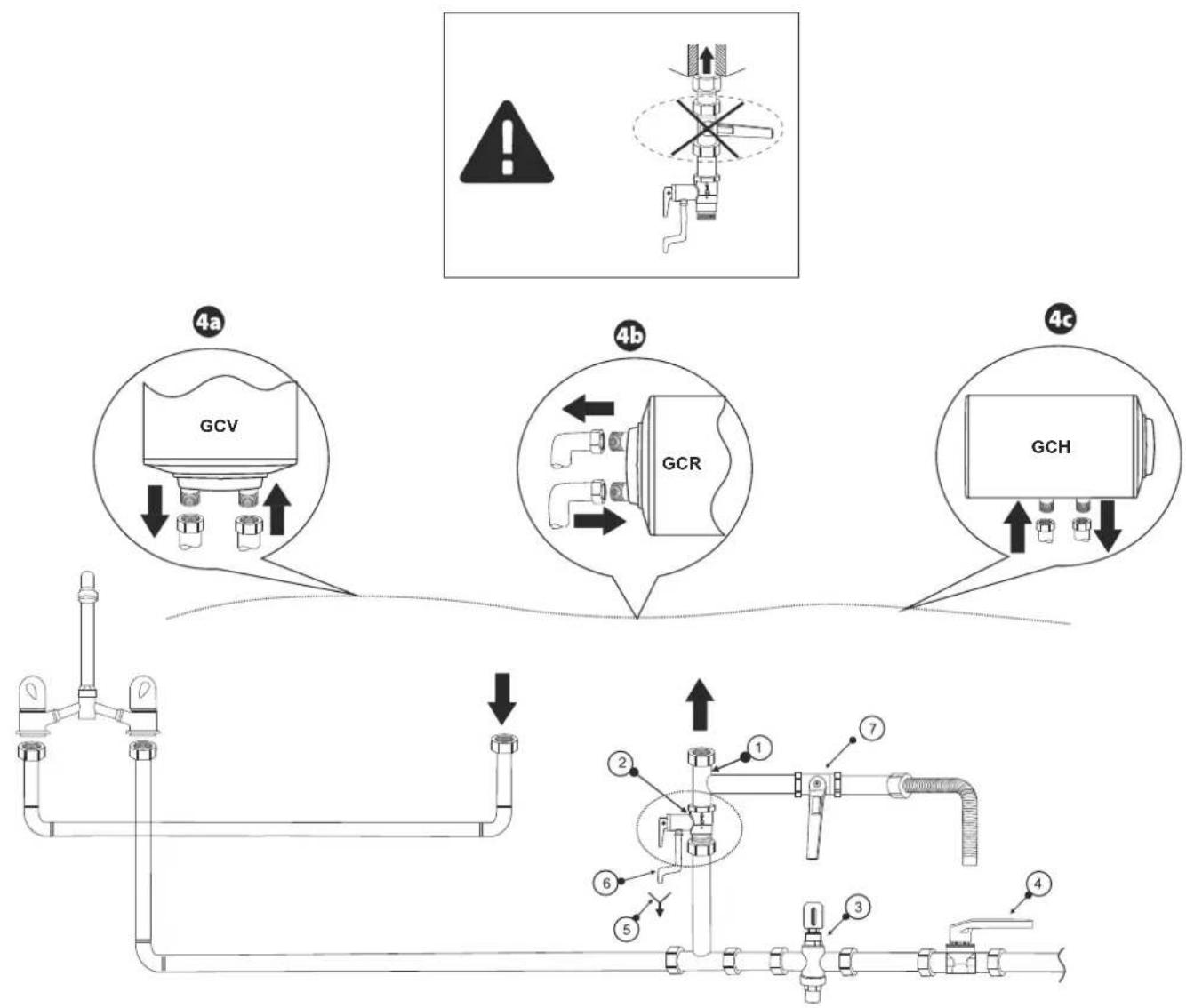

2. Aansluiten van de boiler op het pijpleidingennetwork Afbeelding 4:

Legenda: 1- Inkomende pijp; 2 - beschemklep; 3 - reducereventiel (bijk in de pijpleiding boven 0.6 MPa); 4 - stopkraan; 5 - trechter met verbinding maar de riolering; 6 - drainagebuis; 7 - uitlaatkraan van de boiler .

Bij het aansluien van de boiler op het pijpledingenetwork moet men voor de aanduidende kleurtekens /ringen/ opletten: blauwe ring voor koud /het inkomende/ water, rode ring voor warm /hetuitkomende/ water.

De beschermklep waarmee de boiler is aangekocht moet gemonteerd worden. Deze wordt op de ingang van het koud water geplaatst, in overeenstemming met de op het corpus staande pijl die de richting van het inkomende water aanduidt.

Uitzondering: Indien deplaatselijke regelingen (normen) bepalen het gebruik van een andere beschemmklep of installmente (conform EN 1487 of EN 1489), dan dient en extra beschemmklep aangekocht te worden. Voor Installations conform EN 1487要去 de hoogste aangegeven druk 0.7MPa 着眼. Voor andere beschemmkleppen要去 de druk waaraan ze gekalibreerd zijn 0.1MPa lager dan de op het bordje van het toestel aangeduide druk. In deze gezallen要去 men de samen met het toestel aangeleverd beschemmklep Niet gebruiken.

Een andere stoppende armatuur:tussen de beschemmklep (bescherminstallatie) en het toestel is Niet toegelaten.

De aanwezigheid van andere (oude) beschemkleppen kan tot schade van uw toestel leiden en deze moeten verwijderd worden.

Heret schroeven van de beschermklep aan schroefdraden met een langte boven 10mm is Niet toegelaten, anders kan dat tot schade en voor beschermklep leiden die gevaarlijk voor uw toestel is.

Bij de boilers voor verticale montage要去 des beschemklep met de inkomende ijp verbonden worden als het plastic paneel van het verwijdert is. Nadat de montage hiervan,要去 des beschemklep op afbeelding 2 aangewezen positie+zijn.

De beschemmklep en de hieruit aan de boiler utgaande pijpleding要去en tegen bevirezing beschemrd worden. Bij draineren door een drainagebuis het vrijie einde hiervan open aan de atmosefer (niet ondergedompeld) zich. Inagebuis要去 ook tegen bevirezing beveiligd zich.

Om het toestel met water in te vullen eerst slechts de warm waterkraan van de mengkraan achteraf openen. Daarna de koud waterkraan voordat openen. Het toestel is vol, wanneruit de mengkraan een constante stroom water begint te komen. De warm waterkraan sluiten.

Indien de boiler leeggemaakt要去en, eerst de elektrische stroom hiernaartoe onderbreken. De warm waterkraan van de mengkraan openen. De kraan 7 (afbeelding 4) openen om het water uit de boiler weglopen latent. Indien in de installmentie geen kraan geinstalleerd is, de boiler kan rechtsreeks uit de inkomende pijp hiervan leeggemaakt worden door de boiler vooraf van de pijpleiding los te makeen.

Tijdens de verwijdering van de flens kan eenaar liter water weglopen die in het waterreservoir zijn gebleven.

Tijdens het leegmaken要去 men maatregelen nemen om schade door het weglopende water te voorkomen.

In geval dat de druk in het pijpleidingengennetwork hoger dan de in paragraaf I hierboven is, dan要去en een redueervientiel monteren, anders za de boiler net correct geexploiteerd worden. De fabrikant is Niet aanssprakelijk voor problemen die uit onjuiste exploatie van het toestel zijn voortgevloeid.

3. Aansluiten op het elektrische netwerk.

Alvorens de elektrische voeding in te schakelen, ervoor zorgen dat het toestel Niet met water vol is.

3.1. Bij de modellen voorzien van een voedingskabel samen met een stekker geschiedt de verbinding door de stekker in een stopcontact teplaatsen. De uitschakeling van het elektrische netwerk geschiedt door de stekker van het stopcontact te halen.

Het stopcontact要去 op de juiste wijze aangesloten worden op een afzonderlijke stroomkring voorzien van beschermer. Het contact要去 geaardহ.

3.2. Waterverwarmers die tot een kit behoren die een voedingskabel zonder stekker bevat.

Het toestel moet aangesloten worden op een afzonderlijke stroomkring, voorzien van een beschermer met aangegeven nominale stroom 16A (20A voor vermogen >3700W .De aansluiting moet constant zijn: zonder trekkerverbindingen. De stroomkring moet beveiligdo door een beschermer en een ingebouwde installmentie worden die voor het loshalen van alle polen zorgen in geval van overspanning categorie III. Het aansluiten van de geleiders van de voedingskabel van het toestel dient als volgt uitgevoerd te worden:

De geleider met bruine isolatie: op de fasegeleider van de elektrische installmente (L)

De geleider met blauwe isolatie: op de neutrale geleider van de elektrische installment (N)

De geleider met geelgroene isolatie: op de beschemende geleider van de elektrische installmentie (

3.3.Waterverwarmer zonder voedingskabel

Het toestel moet aangesloten worden op een afzonderlijke stroomkring, voorzien van een beschermer met aangegeven nominale stroom 16A (20A voor vermogen >3700W ). Het aansluiten geschiedt door eendradige (harde) kopergeleiders: kabel 3 × 2.5 ~mm^2 voor totaal vermogen 3000W (kabel 3 × 4.0 ~mm^2 voor vermogen boven 3700W ).

In het elektrische schema voor de voeding van het toestel要去 een installmentie ingebouwd worden die voor het loshalen van alle polen zorgen in geval van overspanning categorie III.

Om de elektrische voedingsgeleider op de boiler te monteren要去 men het plastic deksel verwijdenen (afbeelding 2).

Het aansluiten van de voedingsgeleiders moet volgens de opschriften op de klemmen als volgt zich:

de fasegeleider op het opschrift A of A1 of L of L1

de neutrale geleider op het opschrift N (B of B1 of N1)

Het aansluiten van de beschermende geleider op de met het teken bangeduide schroefverbinding is verplicht.

Na montage het plastic deksel terugplaatsen!

Toelichting aan afbeelding 3:

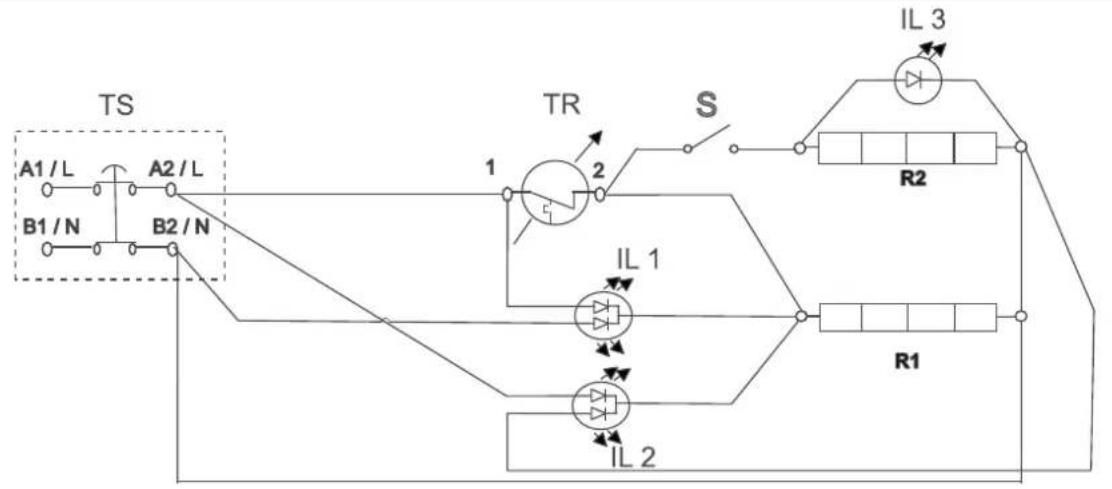

TS - thermoschakelaar; TR - thermoregelaar; S - schakelaar; R - verwarmer; IL - signaallampje; F - flens.

V.IN GEBRUIK NEMEN VAN HET TOESTEL

Controleer voordat het apparaat voor het eerst worden ingeschakeld, of de ketel correct op het stopcontact is aangesloten en of hij vol met water is.

1. Ketels met AAN / UIT-regeling

1.1. Bedieningselementen

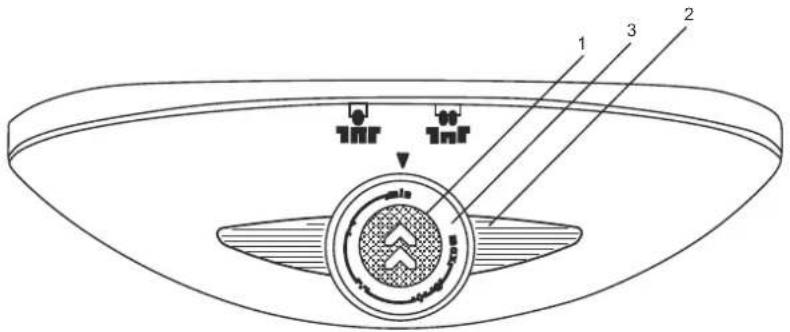

Fig. 2 waar:

1 - Sleutelschakelaar (op modellen met sleutelschakelaars)

2 - Indicatoren

3 - Handvat voorthermostat (geintegreer met de sleutel van de elektrische sleutel).

1.2. Het apparatus inschakelen.

De ketel worden ingeschakeld door middel van het apparaat dat is opgebouwd in de installmentie die wordt beschreven in punt 3 van paragraaf V of door de stekker op het stopcontact aan te sluiten (als het model een snoer met een stekker heeft).

De BOOST- functie worden geactiveerd door de aan /uit-knop.

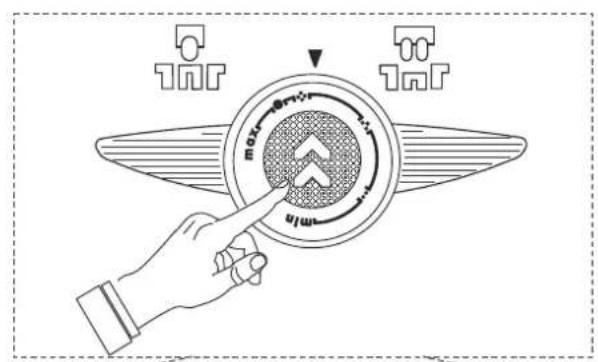

De elektrische sleutel van het apparaat is voorzien van een reliief en is gemarkeerd met het teken

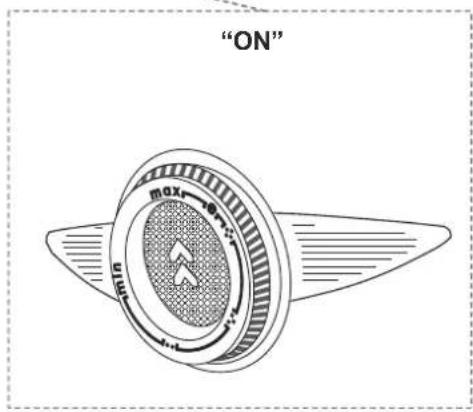

Om de BOOST- functie in te schakelen, drukt u op de knop totdat deze stopt en dan laat los. De knop blijft ingedrukt en licht rood op, wat aangeeft dat de knop is ingeschakeld en dat het apparaat op maximaal capacititeit werk.

De maximale verwarmingscapaciteit is aangegeven op het typeplaatje van het apparaat.

De knop brandt steeds fotdat het water in het apparaat warm worden. De knop staatuit wanneer de ingestelde watertemperatuur is bereikt en de thermostat de verwarming utschakelt.

Om de BOOST- functie uit te schakelen, drukt u op de knop totdat deze stopt en laat u hem vervolgens los. De knop moet uit+zijn en het lampje moet uitgaan (als het apparaat in de verwarmingsmodus staat), wat betekent dat de BOOST- functie is uitgeschakefd. Het apparaat blift in de bedrijfsmodus van de waterverwarmer van minimale capacititeit.

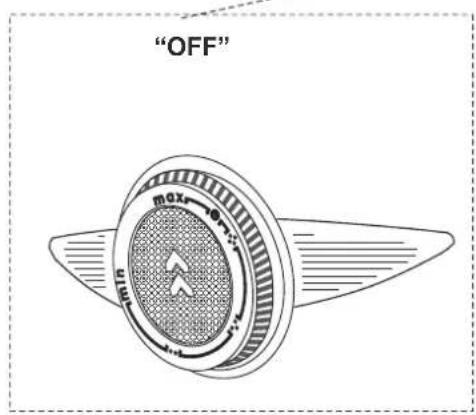

BOOST

"OFF

BOOST

"ON"

Waarschuwing! De BOOST- knoplicht alleen op wanner de BOOST- functie en die waterverwarmingsmodus actief zijn. Wanner de BOOST- functie is geacteerd en de ingestelde

watertemperatuur is bereikt,licht de BOOST- knop Niet.De BOOST-functie worden aangegeven door op de BOOST- knop te drukken

Ze lichten rood - het apparaat bevindt zich in de verwarmingsmodus. (Als het apparaat de BOOST- modus heeft,licht de BOOST- knop rood op.)

Ze lichten blauw - het water in het apparaat worden verwarmd en de thermostat schakelt de verwarming uit. (Als het apparaat in de BOOST- modus staat, is de BOOST- knop uitgeschakeld).

• er worden geen elektrische stroomaar het apparaat geleverd, of
• de temperatuurbveeiliging van het apparaat is uitgeschakeld - zie punt 2 hieronder

Wanneer de BOOST- functie is geactiveerd, werkht het apparaat op maximale capaciteit om het water te verwarmen. De BOOST-functie worden anbevolen wannier u wilt dat het apparaat binnen korteijd de ingestelde watertemperatuur bereikt.

Kies een niveau van capacititeit om het water te verwarmen:

Aangegeven capaciteit (gemarkeerd op het naamplaatje van het apparaat)	knop BOOST ult knop	BOOST aan
1600 W 800 W 1600 W
2400 W 1200 W 2400 W

1.3.Temperatuur instellen

Met deze functie kurz u de gewenste temperatuur selecteren. Om uw keuze te make, draait u de handgreep op het paneel door de marketing in de juiste positie te plaatsen (Fig. 2). Om de temperatuur te verhogen, rechtsom draaien.

Waarschuwing! Maandelijksplaats van de handgreep in een positie van maximale temperatuur gedurende eén dag (tenzij het apparaat steeds in deze mode werk) - zie supplement | Maximale temperatuur van dethermostaat. Dit zorgt voor een hogere hygiène van het verwarmde water

Antivriesmodus

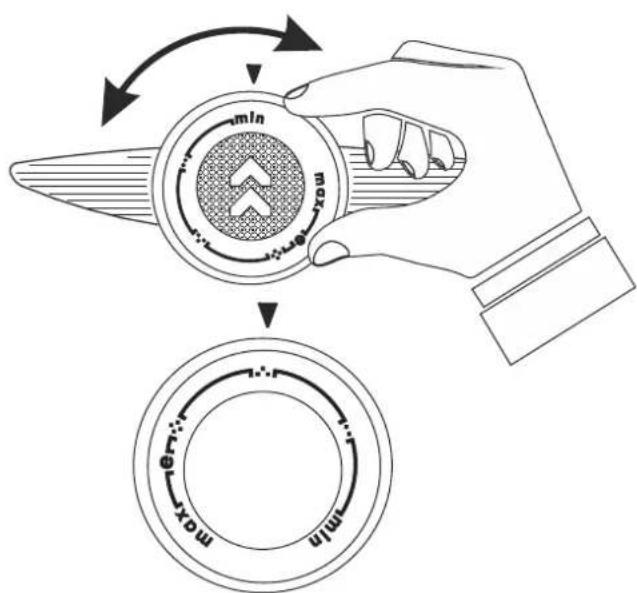

Zet de handgreep in de stand "Min" volgens figuur 2. Met deze instelling houdt het apparaat een temperatuur aan, die voorkomt dat het water bevriest.

BELANGRIUK: De stroomtoevoeraar het apparaat要去 zich ingeschakeld. Het veilighidevsentiel en de pijpleiding van de waterverwarmeraar het apparaat要去 worden beveiligd gegen vorsit.

Bij dit regime zal de watertemperatuur in het toestel rond 60^ liggen. Op deze wijze worden het warmteverlies verminderd.

2. Bescherming maar temperatuur (geldig voor alle modellen)

Het toestel is voorzien van een speciale installmentie (thermoschakelaar) bestemd voor bescheming gegen te hoge waterverwarming die de verwarmer van het elektrische netwerk uitschakelt, wanneer de temperatuur te hoge waarden bereikt.

Nadat deze installmentie in gang is gezet zal deze zich nicht herstellen en het toestel za niet werken. Om het probleem op te流失en要去 men zich tot een erkende service Dienstverlener of een bevoegde technicusRCTEN.

Gedurende de normale werkung van de boiler onder de invloed van de hoge temperatuur begint op de oppervlakte van de verw warmer kalksteen te liggen. Dit versleucht de warmtwisselingussen de verw warmer en het water. De temperatuur op de oppervlakte van de verw warmer en eromheen worden hoger. Men begint een typisch geluid /van kokend water/ te horen. De thermoregelaar begint zich vaker in een uit te schakelen. Een "vals" in gang zetten van de temperatuurbescherming is möglichk. Daarom beveelt de fabrikant van dit toestel aan ompreventieve handhavingijdere tweeJAar door een erkende service Dienstverlener gedaan te worden en deze diest is ten laste van de klant. Deze preventieve handhaving moet ontkalken en controle van de anode beschermer bevatten (bij boilers met glas-keramische dekking) en indien nodig deze te verrangen.

Om het toestel te reinigen een vochtig doekje gebruiken. Geen abrasieve of oplossende middelen gebruiken.

De fabrikant is Niet aansprakelijk voor alle gevolgen die uit het Niet volgen van deze handleiding voortvloeien.

Instructies ten behoeve van milieubeschemming De oude elektrische toestellen bevatten hoogwaardige stoffen en om deze reden要去en deze Niet samen met het huishoudelijkke afval weggooien! Gelinge actief samen te werken ten behoeve van het behoud van de grondstoffen en het milieu en het toestel bij de geregelde ikooppunten (indien aanwezig) af te leveren.

1

Type D, mm H, mm	C, mm E, mm
GCV 303516D B14 [T][B][R][C]	353	570	380	82
GCV 503516D B14 [T][B][R][C]	353	807	380	82
GCV 503816D B14 [T][B][R][C]	386	816	413	98
GCV 504416D B14 [T][B][R][C]	440	608	468	125
GCV 803524D B14 [T][B][R][C]	353	1210	380	82
GCV 803816D B14 [T][B][R][C]	386	1218	413	98
GCV 803824D B14 [T][B][R][C]	386	1218	413	98
GCV 804416D B14 [T][B][R][C]	440	858	468	125
GCV 804424D B14 [T][B][R][C]	440	858	468	125
GCV 1004424D B14 [T][B][R][C]	440	998	468	125
GCV 1204424D B14 [T][B][R][C]	440	1163	468	125
GCV 1504424D B14 [T][B][R][C]	440	1327	468	125

1⑧

Type D, mm H, mm	A, mm C, mm
GCH 804424D B14 [T][B][R][C]	440	858	407	468
GCH 1004424D B14 [T][B][R][C]	440	998	552	468

16

3

Type D, mm H, mm	A, mm C, mm
GCR 504416D B14 [T][B][R][C]	440	608	183	468
GCR 504424D B14 [T][B][R][C]	440	608	183	468
GCR 804416D B14 [T][B][R][C]	440	858	407	468
GCR 804424D B14 [T][B][R][C]	440	858	407	468
GCR 1004424D B14 [T][B][R][C]	440	998	552	468
GCR 1204424D B14 [T][B][R][C]	440	1163	702	468
GCR 1504424D B14 [T][B][R][C]	440	1327	827	468

10

2a

2⑥

BOOST

2

min	..	.	.	e	max
anti-freeze mode реким постов за меризени kūl'misvastane režim režim proti zamrzutí regjim kündérngrirjes beskyttesel'mod frost režim protiv Zamrzavanja regimen contra congelacion režims pret alizsaltu nuo užšalimo apsaugantis režimas modus frostschutz antifryse-modus režym przyechiw zamarzaniu modo anti-gélo regim anti-inghet. režim proti zamrznutí način proti zmrzovanju režim protivi zamrzavanja frostfri-funktion peşKM ilpoTN 3aМерзань fagyvedelem peşKM ilpoTN 3aМерзань Modus "vorstbeveiliging" d###do ###

3

4

TESY

TESY Ltd
