GEBRUIKSAANWIJZING HCE2400 SCHEPPACH

Verklaring van de symbolen op het apparaat

	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften!
	Draag een veiligheidsbril!
	Draag gehoorbescherming!
	Beschermingsklasse II
	Het apparaat mag niet direct op het openbare drinkwaternet worden aangesloten.
	Hogedrukstraal niet op personen, dieren, actieve elektrische apparatuur of het apparaat zelf worden gericht.
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave:

Pagina:

1. Inleiding....52
2. Apparaatbeschrijving (afb. 1)....52
3. Leveringsomvang 52
4. Beoogd gebruik....53
5. Veiligheidsvoorschriftenvoor hogedrukreiniger.... 53
6. Restrisico's....55
7. Technische gegevens....55
8. Uitpakken 56
9. Voor de ingebruikname.... 56
10. Bediening....57
11. Elektrische aansluiting....58
12. Onderhoud....58
13. Afvalverwerking en hergebruik....59
14. Verhelpen van storingen....60
15. Conformiteitsverklaring....85

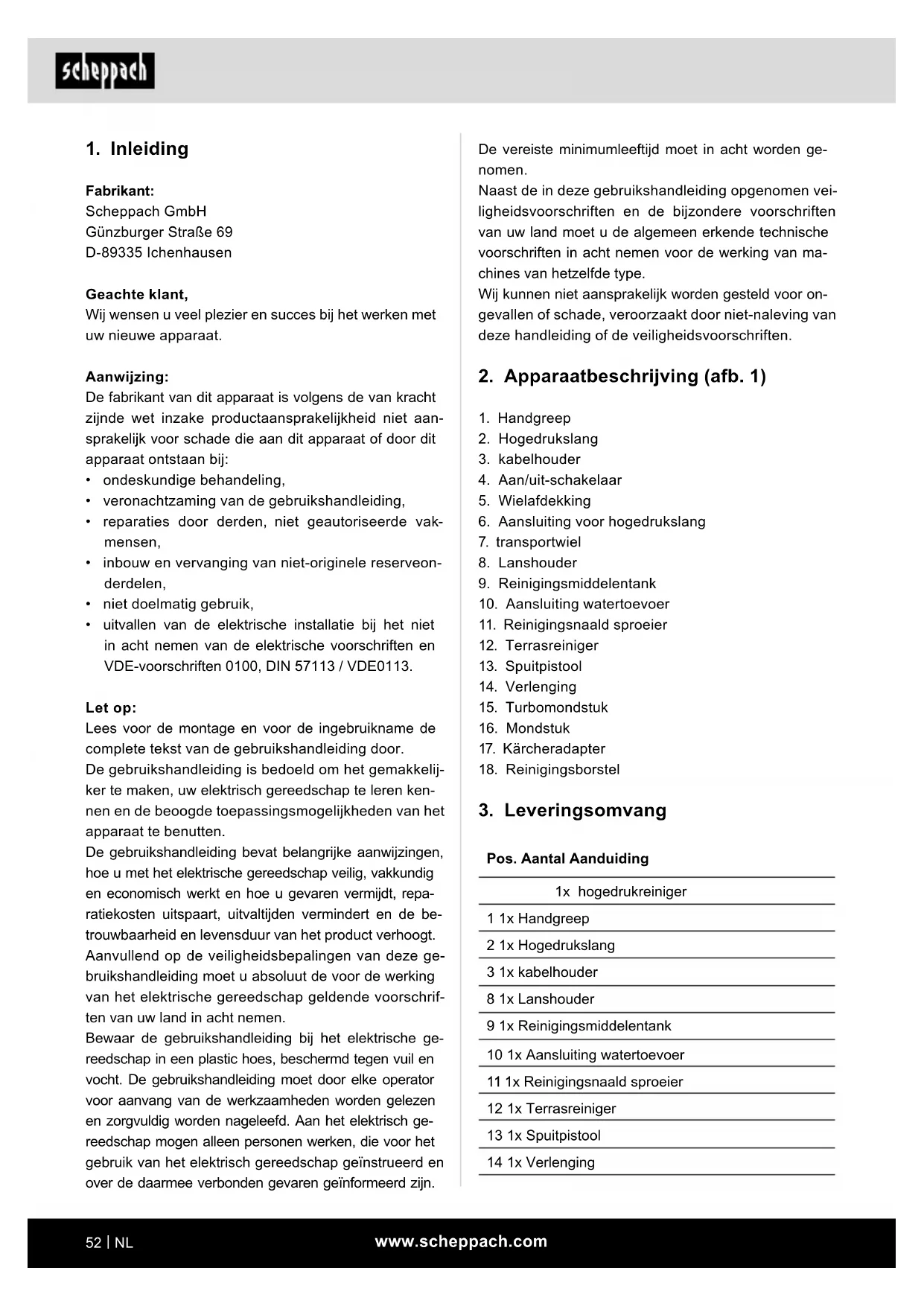

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• veronachtzaming van de gebruikshandleiding,
- reparaties door derden, niet geautoriseerde vakmensen,
- inbouw en vervanging van niet-originele reserveonderdelen,
- niet doelmatig gebruik,
- uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw elektrisch gereedschap te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het elektrische gereedschap veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het elektrische gereedschap geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het elektrische gereedschap in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke operator voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd. Aan het elektrisch gereedschap mogen alleen personen werken, die voor het gebruik van het elektrisch gereedschap geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet in acht worden genomen.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Apparaatbeschrijving (afb. 1)

1. Handgreep
2. Hogedrukslang
3. kabelhouder
4. Aan/uit-schakelaar
5. Wielafdekking
6. Aansluiting voor hogedrukslang
7. transportwiel
8. Lanshouder
9. Reinigingsmiddelentank
10. Aansluiting watertoevoer
11. Reinigingsnaald sproeier
12. Terrasreiniger
13. Spuitpistool
14. Verlenging
15. Turbomondstuk
16. Mondstuk
17. Kärcheradapter
18. Reinigingsborstel

3. Leveringsomvang

Pos. Aantal Aanduiding

1x hogedrukreiniger

1 1x Handgreep

2 1x Hogedrukslang

3 1x kabelhouder

8 1x Lanshouder

9 1x Reinigingsmiddelentank

10 1x Aansluiting watertoevoer

11 1x Reinigingsnaald sproeier

12 1x Terrasreiniger

13 1x Spuitpistool

14 1x Verlenging

15 1x Turbomondstuk

16 1x Mondstuk

17 1x Kärcheradapter

18 1x Reinigingsborstel

2x Bout

1x Gebruikshandleiding

4. Beoogd gebruik

De hogedrukreiniger is voorzien voor het gebruik in het particuliere bereik voor het reinigen van voertui-gen, machines, gebouwen, gevels enz. met hogedruk.

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel.

Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriftenvoorhoge- drukreiniger

Lees deze veiligheidsvoorschriften voordat u het apparaat voor het eerst in gebruik neemt en de originele gebruikshandleiding. Handel overeenkomstig.

• Naast de aanwijzingen in de gebruikshandleiding moeten de algemene veiligheids- en ongevallenpreventievoorschriften van de wetgever in acht worden genomen.
• Op het apparaat aangebrachte waarschuwings- en instructiebordjes geven belangrijke aanwijzingen voor een veilig gebruik.

Gevaarniveaus

GEVAAR

- Geeft een direct dreigend gevaar dat tot ernstig of dodelijk letsel kan leiden.

⚠ WAARSCHUWING

- Geeft een mogelijk gevaarlijke situatie aan die tot ernstig of dodelijk letsel kan leiden.

⚠VOORZICHTIG

- Geeft een mogelijk gevaarlijke situatie aan die tot licht letsel kan leiden.

LET OP

- Geeft een mogelijk gevaarlijke situatie aan die tot materiële schade kan leiden.

• Risico op een elektrische schok!
• Voedingsstekker en stopcontact nooit met vochtige handen aanpakken.
• Netsnoer met voedingsstekker voor elke gebruik op schade controleren. Beschadigde netsnoer direct door geautoriseerde servicedienst / elektriciens laten vervangen. Apparaat met beschadigde netsnoer niet in bedrijf nemen.
• Alle stroomgeleidende onderdelen in de werkomgeving moeten beschermd zijn tegen spatwater.
• Voedingsstekker en koppeling van een verlengsnoer moeten waterdicht zijn en mogen niet in het water liggen. De koppeling mag niet op de grond liggen. Aanbevolen wordt om kabeltrommels te gebruiken die waarborgen dat de stopcontacten zich minstens 60 mm boven de grond bevinden.
• Let op dat de netaansluiting en het verlengsnoer niet worden overreden, bekneld raakt of uitgerekt of op enige wijze wordt beschadigd. De netsnoeren beschermen tegen hitte, olie en scherpe randen.
• Voor alle verzorgings- en onderhoudswerkzaamheden het apparaat uitschakelen en de voedingsstekker uit het stopcontact verwijderen.
• Reparatiewerkzaamheden en werkzaamheden aan elektrische bouwdelen mogen alleen door een geautoriseerde klantenservice worden uitgevoerd.

⚠ WAARSCHUWING

• Het apparaat mag alleen op een elektrische aansluiting worden aangesloten die door een elektricien conform IEC 60364 werd uitgevoerd.
• Het apparaat uitsluitend op wisselstroom aansluiten. De spanning moet overeenstemmen met het typeplaatje van het apparaat.
• Beschermingsklasse I - Apparaten mogen alleen conform de voorschriften op geaarde stroombronnen worden aangesloten.
• Om veiligheidsredenen adviseren wij doorgaans het apparaat via een aardlekschakelaar (max. 30 mA) te gebruiken.
• Een ongeschikte elektrisch verlengsnoer kan gevaarlijk zijn. In de buitenlucht uitsluitend een hiervoor, toegestaan, overeenkomstig aangeduide, elektrisch verlengsnoer met voldoende leidingdiameter gebruiken: 1–10 m: 1,5 mm ^2 ; 10 – 30 m: 2,5 mm ^2

- Verlengsnoer altijd volledig van de kabeltrommel afwikkelen.

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

Veilig werken

⚠ GEVAAR

- De gebruiker moet het apparaat volgens de voorschriften gebruiken. De gebruiker moet rekening houden met de lokale omstandigheden en tijdens het werken met het apparaat rekening houden met personen in de nabije omgeving.

- Belangrijke componenten, zoals hogedrukslang, handspuitpistool en veiligheidsvoorzieningen, voor elk gebruik op schade controleren. Beschadigde componenten direct vervangen. Apparaat met beschadigde componenten niet in gebruik nemen.

- Hogedrukstralen kunnen gevaarlijk zijn bij onachtzaam gebruik. De straal mag niet op personen, dieren, actieve elektrische apparatuur of het apparaat zelf worden gericht.

- De hogedrukstraal niet op anderen of zichzelf richten om kleding of schoeisel te reinigen.

- Autobanden/bandventielen kunnen door de hoge- drukstraal beschadigd raken en knappen. Eerste signalen hiertoe is een verkleuring van de band. Be- schadigde autobanden/bandventielen zijn levensge- vaarlijk. Neem ten minste 30 cm spuitafstand bij het reinigen in acht!

⚠ WAARSCHUWING

- Het apparaat niet gebruiken als andere personen zich binnen het bereik bevinden, behalve als ze veiligheidskleding dragen.

- Het apparaat mag niet door kinderen of niet-geïnstrueerde personen worden gebruikt.

- Dit apparaat is niet bestemd voor gebruik door personen met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of van hem of haar instructies krijgen hoe het apparaat moet worden gebruikt en hebben de daaruit resulterende gevaren begrepen. Kinderen mogen niet met het apparaat spelen.

- Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

⚠VOORZICHTIG

- Controleer dit voorafgaand aan alle werkzaamheden met of aan het apparaat om ongevallen of beschadigingen door omvallen van het apparaat te vermijden.

- Door de vrijkomende waterstralen aan de hoge- drukspuitkop ontstaat een terugstootkracht aan het handspuitpistool. Zorg voor een veilige stand, houd het handspuitpistool en de spuitbuis goed vast.

- Het apparaat nooit onbeheerd achter laten, zo lang deze in gebruik is.

LET OP

- Bij langere werkonderbrekingen het apparaat met de apparaatschakelaar uitschakelen.

- Gebruik het apparaat niet bij temperaturen onder de 0 °C.

Overige gevaren

⚠ GEVAAR

- Gebruik op plaatsen met ontploffingsgevaar is verboden.

- Spuit niet op voorwerpen die stoffen (bijv. asbest) bevatten die gevaarlijk zijn voor de gezondheid.

- Spuit nooit oplosmiddelhoudende vloeistoffen of onverdunde zuren en oplosmiddelen op! Dit zijn bijv. benzine, verfverdunner of stookolie. De spuitnevel is licht ontvlambaar, explosief en giftig. Gebruik geen aceton, onverdunde zuren en oplosmiddelen, omdat deze de in het apparaat gebruikte materialen kunnen aantasten.

- Verpakkingsfolies uit de buurt van kinderen houden. Er bestaat verstikkingsgevaar!

⚠ WAARSCHUWING

- Conform de geldende voorschriften mag het apparaat nooit zonder systeemscheider op het drinkwaternet worden gebruikt. Controleer of de aansluiting van uw huiswaterinstallatie waarop de hogedrukreiniger wordt gebruikt, is voorzien van een systeemscheider conform EN 12729 type BA.

- Water dat door een systeemscheider is gestroomd, wordt als ondrinkbaar beschouwd.

- Hogedrukslangen, fittingen en koppelingen zijn belangrijk voor de veiligheid van machines. Gebruik uitsluitend door de fabrikant aanbevolen hoge- drukslangen, armaturen en koppelingen.

- Bij het loskoppelen van de toevoer- of hogedrukslang kan na het gebruik heet water uit de aansluitingen vrijkomen.

⚠VOORZICHTIG

• Bij het kiezen van de opstellingslocatie en bij het transport dient u het gewicht van het apparaat (zie technische gegevens) in acht te nemen, om ongevallen of letsel te vermijden.
• Ononderbroken van het apparaat gedurende meerdere uren kan leiden tot problemen met de bloedsomloop in de handen als gevolg van trillingen.
• Handschoenen dragen.
  • Handen warmthouden.
• Regelmatige werkonderbrekingen inlassen.

Werken met reinigingsmiddelen ⚠ WAARSCHUWING

• Dit apparaat is ontworpen voor gebruik met door de fabrikant geleverde of aanbevolen reinigingsmiddelen. Het gebruik van andere reinigingsmiddelen of chemicaliën kan de veiligheid van het apparaat beïnvloeden.
• Het onjuiste gebruik van reinigingsmiddelen kan ernstig letsel of vergiftigingen veroorzaken.
• Bewaar reinigingsmiddelen buiten het bereik van kinderen.

Veiligheidsvoorzieningen ⚠VOORZICHTIG

• Veiligheidsvoorzieningen worden gebruikt ter bescherming van de gebruiker en mogen niet worden gewijzigd of worden omzeild.
• De drukschakelaar kan de druk reduceren als de vooringestelde waarde wordt overschreden.
• Het pistool beschikt over een vergrendeling. Als de vergrendeling is geactiveerd, kan het pistool niet worden bediend.
• Thermosensor: De thermosensor beschermt de motor tegen overbelasting. Het apparaat kan na enkele minuten opnieuw worden gestart als de temperatuursensor is afgekoeld.

Persoonlijke beschermingsmiddelen ⚠VOORZICHTIG

• Ter bescherming tegen terugspuitend water of vuil geschikte veiligheidskleding en veiligheidsbril dragen.
• Tijdens het gebruik van hogedrukreinigers kunnen aerosolen worden gevormd. Inademing van aerosolen kan schade aan de gezondheid veroorzaken. Afhankelijk van het gebruik kunnen volledig afgeschermde spuitmonden (bijv. oppervlakreinigers) voor de hogedrukreiniging worden gebruikt, die de uitstoot van waterhoudende aerosolen aanzienlijk verminderen.

Het gebruik van een dergelijke afscherming is niet bij alle toepassingen mogelijk. Als het gebruik van een volledig afgeschermde spuitmond niet mogelijk is, moet een luchtwegbescherming van klasse FFP2 of soortgelijk, afhankelijk van de te reinigen omgeving, worden gebruikt.

6. Restrisico's

Ook als u dit elektrisch apparaat conform de voorschriften gebruikt, blijven er altijd restrisico's bestaan. De volgende gevaren kunnen in relatie tot de constructie en de uitvoering van dit elektrisch apparaat optreden:

• Longschade, als geen geschikt stofmasker wordt gedragen.
• Gehoorschade, als de voorgeschreven gehoorbescherming niet wordt gedragen.
• Lichamelijk letsel door hand-arm-bewegingen als het apparaat gedurende een langere periode wordt gebruikt of niet conform de voorschriften wordt bediend en onderhouden.

De geluids- en trillingswaarden zijn bepaald volgens EN 60335.

Geluidsdrukniveau L_pA	78 dB
Onzekerheid K_pA	3 dB
Geluidsvermogensniveau L_WA	94 db
Onzekerheid K_WA	3 dB

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zijn.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 60335.

Trillingsemissiewaarde a_h ≤ 2,5 ~m / s^2

De opgegeven trillingsemissiewaarde is gemeten volgens een standaardtestmethode en kan, afhankelijk van de wijze, waarop het elektrische apparaat wordt gebruikt, wijzigen en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De opgegeven trillingsemissiewaarde kan in vergelijk met een elektrisch apparaat met een andere worden gebruikt.

De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een inleidende indicatie van de beperking.

Beperk de geluidsproductie en trilling tot een min- nimum!

• Gebruik uitsluitend goed functionerende apparaten.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
  • Zorg dat het apparaat niet overbelast raakt.
• Laat het apparaat eventueel controleren.
• Schakel het apparaat uit als deze niet in bedrijf is.
• Draag handschoenen.

8. Uitpakken

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-onderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

⚠ WAARSCHUWING!

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen!

Er bestaat gevaar voor inslikken en verstikkingsgevaar!

9. Voor de ingebruikname

Juist gebruik van het apparaat

• De hogedrukreiniger moet op een vlak, stabiel oppervlak worden opgesteld.
• Bij elke bediening van de machine moet de juiste bedieningspositie in acht worden genomen: een hand aan het pistool en de tweede hand aan de lans.
• De waterstraal mag nooit op elektrische Leidingen of de machine worden gericht.
• Om een beschadiging van de pomp in stilstand te vermijden, is een gering lekken van de pomp normaal.
• De machine mag in geen geval in ruimtes worden gebruikt die explosiegevaarlijk zijn.
• De Bedrijfstemperatuur moet tussen +5 en + 50 °C liggen. Er mogen geen afdekkingen of wijzigingen aan de lans of de spuitmonden worden aangebracht.
• De hogedrukreiniger is geschikt voor gebruik met koud of matig warm water (max. 50 °C), hogere temperaturen leiden tot schade aan de pomp.
• Het instromende water mag niet vervuild zijn, zand bevatten of zijn belast met chemische producten, die kunnen leiden tot beïnvloeding van de werking en de levensduur van de machine kunnen verkorten.

Montage

Montage apparaat (afb. 1)

Schuif de handgreep (1) op de bevestigingspunten boven op het apparaat en borg deze met de beide mee-geleverde schroeven (lengte 20 mm).

Steek vervolgens nog de kabelhouder (3) in de daarvoor bestemde opening aan de linkerkant van het apparaat.

Aansluiting watertoevoer (afb. 2)

Schroef de aansluiting voor de watertoevoer (10) op het apparaat. De aansluiting voor de watertoevoer (10) is voorzien van een aansluitstuk voor standaard slang-koppelingssystemen. Steek de slangkoppeling van de toevoerslang (min. ∅ 1/2"/ ca. 13 mm) op de aansluiting voor watertoevoer (10).

Gebruik de watertoevoer altijd een versterkte waterslang met een in de handel verkrijgbare koppeling. De lengte moet ten minste 6,0 m zijn. (niet bij de levering inbegrepen)

Tussen het drinkwater en de hogedrukreiniger moet een terugslagklep zijn ingebouwd! Neem hiertoe contact op met uw sanitairinstallateur.

Aanzuigen uit open tanks/reservoirs en natuurlijk grondwater

Gebruik een speciale zelf-aanzuigaccessoires (niet bij de levering inbegrepen / verkrijgbaar bij de leverancier).

Met deze accessoire kan de hogedrukreiniger water 0,5 m hoog boven de waterspiegel aanzuigen. Dit kan ca. 25 – 50 seconden duren.

Dompel de accessoireslang volledig onder water om de lucht uit de slang te drijven.

Sluit de accessoireslang op de hogedrukreiniger aan en controleer of de aanzuigzeef onder water blijft.

Laat de hogedrukreiniger met weggenomen spuitpis- tool draaien, tot er gelijkmatig uit de hogedrukslang water stroomt. Als na 25 – 50 seconden nog geen water uitstroomt, schakelt u het apparaat uit en con- troleert u alle aansluitingen.

Als het water stroomt, de hogedrukreiniger uitschakelen en om te werken op het spuitpistool en de spuitlans aansluiten.

Aansluiting hogedrukslang (afb. 3/4)

Sluit de hogedrukslang (2) op de aansluiting voor de hogedrukslang (6). Verwijder eerst de beschermkap. Steek het andere uiteinde van de hogedrukslang (2) in de aansluiting van het pistool (13).

Om de hogedrukslang (2) te verwijderen, drukt u op de toets (A) en trekt u deze er uit.

Aansluiting van de hulpstukken (afb. 5)

Om de hulpstukken 9, 14 en 18 te monteren, drukt u deze in het pistool (13) en draait u deze tot deze vergrendelen.

Om de hulpstukken 12, 15, 16, 17 te monteren, steekt u deze in het verlengstuk (14) en draait u deze tot deze vergrendelen.

Elektrische aansluiting

- Controleer vóór het aansluiten of de specificaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

- Let op bij het gebruik van verlengsnoeren, dat deze geschikt zijn voor gebruik buitenshuis en over een voldoende aderdiameter beschikken:

1–10 m: 1,5 mm ^4

10–30 m: 2,5 mm ^4

- Steek de voedingsstekker van het netsnoer in een stopcontact.

10. Bediening

⚠ Let op!

Het product voor de ingebruikstelling in ieder ge- val volledig monteren!

De machine bestaat uit een module met een pomp, die door een schokbestendige behuizing wordt afgedekt. De machine is voorzien van een lans en een pistool met stroef oppervlak voor een optimale werkpositie, die overeenkomen met de vorm en onderdelen van de geldende voorschriften.

Ingebruikname:

Als u de hogedrukreiniger volledig monteert en alle aansluitingen hebt aangebracht, kunt u als volgt verder gaan:

Open de watertoevoer. Ontgrendel het pistool (13) met de blokkeerschakelaar (C). Haal de trekker (D) over zodat de aanwezige lucht in het apparaat kan ontsnappen. (afb. 5)

Schakel het apparaat in, zet hiervoor de aan/uit-schakelaar (4) op "ON". Bedien nu de trekker (D). (Afb. 1/5)

Voor het uitschakelen de trekker (D) loslaten, het apparaat schakelt in stand-by. Zodra u de trekker (D) weer overhaalt, start de hogedrukreiniger weer. (afb. 5)

Om de hogedrukreiniger volledig uit te schakelen, zet u de aan/uit-schakelaar (4) op "OFF". (afb. 1)

Reinigingsmiddelentank (9)

Vul het reinigingsmiddelreservoir met een geschikt reinigingsmiddel. De straalbreedte kan op de sproeikop worden ingesteld.

Gebruik van de hulpstukken (afb. 1):

Terrasreiniger (12): Voor het reinigen van de grond en wanden.

Turbomondstuk (15): Voor het verwijderen van hardnekkig vuil.

Mondstuk (16): Voor grove reinigingswerkzaamheden.

Reinigingsborstel (18): Voor oppervlakreiniging.

11. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE-en DIN-voorschriften.

De netaansluiting van de klant en het gebruikte ver- lengsnoer moeten eveneens aan deze voorschriften voldoen.

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Mogelijke oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer.
• Snijplekken omdat over het netsnoer is gereden.
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend snoeren met dezelfde aanduiding.

Op de aansluitkabel moet de type-aanduiding vermeld staan.

Aansluittype Y

Als het netsnoer moet worden vervangen, dan moet dit door de fabrikant of zijn vertegenwoordiger worden gedaan om veiligheidsrisico's te voorkomen.

• Het product voldoet aan de eisen van EN 61000-3-11 en valt onder de speciale aansluitvoorwaarden. Dit betekent dat gebruik op een willekeurig vrij te kiezen aansluitpunt niet toegestaan is.
• Het product kan tijdelijke spanningsschommelingen veroorzaken bij ongunstige condities van het elektriciteitsnet.
• Het product is uitsluitend voorzien voor het gebruik op aansluitpunten, die

a) een maximaal toegestane netimpedantie "Z" niet overschrijden, (Zmax. =0.441 Ω) niet overschrijden, of b) een duurstroombelastbaarheid van het netwerk van ten minste 100 A per fase hebben.

- Als gebruiker moet u, zo nodig in overleg met uw energiebedrijf, ervoor zorgen dat het aansluitpunt dat u voor het product wilt gebruiken aan een van beide genoemde eisen a) of b) voldoet.

12. Onderhoud

⚠ Waarschuwing! Trek altijd de voedingsstekker uit het stopcontact voordat u instellings-, onderhouds- of reparatiewerkzaamheden uitvoert!

Algemene onderhoudswerkzaamheden

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage druk uit.
• Wij adviseren om het apparaat direct na elk gebruik te reinigen.
• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings-of oplosmiddelen. Hierdoor kunnen de kunststo-fonderdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt.

Lange standtijd van de elektrische pomp

Indien de machine gedurende langere perioden (meer dan 3 maanden) moet worden stilgezet in ruimten waar gevaar voor vorst bestaat, adviseren wij de machine met antivriesmiddel te vullen (zoals dat ook voor voertuigen wordt gebruikt).

Als het apparaat gedurende langere tijd niet wordt ge- bruikt, ontstaat in de elektrische pomp kalkafzettingen die kunnen leiden tot problemen bij het starten.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Riem, slang, lans, spuitmonden en hulpstukken, luchtfilter, afdichtingen

* niet persé meegeleverd!

Reiniging mondstuk (afb. 1)

Voor het reinigen van een verstopt mondstuk gebruikt u de meegeleverde draad (11).

13. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmateria- len zijn recyclebaar. Ver- pakkingen milieuvriende- lijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu's die niet vast in het afgedankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.
• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

- Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven).

- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

14. Verhelpen van storingen

Bedrijfsstoring Oorzaak Oplossing
Apparaat functioneert niet.	Geen elektrische spanning op het apparaat.	Zekering, netsnoer,voedingsstekker controlerenen eventueel door vakkundigpersoneel laten vervangen.
	Leidingdiameter van hetverlengsnoer te laag resp. hetverlengsnoer te lang.	Verlengsnoeren met hogereaderdoorsnede gebruiken resp.korter verlengsnoer gebruiken.
	Netspanning ligt onder deaangegeven waarde.	Eventueel contact opnemen mthet nutsbedrijf.
	Pomp is bevroren. Controleer dit, eventueel ontdooien.
Motor draait, er wordt echtergeen druk opgebouwd.	Luchtaanzuiging in de watertoevoer.	Toevoerslang en slangverbindingencontroleren, eventueel vervangen.
	Uitlaatmondstuk te groot.	Controleer dit, eventueelvervangen.
Onregelmatig. bedrijfsdruk. Luchtaanzuiging in de watertoevoer.		Toevoerslang en slangverbindingencontroleren, eventueel vervangen.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.
