MANUALE UTENTE HCE2400 SCHEPPACH
Spiegazione dei simboli sull'apparecchio
 | Prima della messa in funzione leggere e attenersi alle istruzioni per l'uso e alle indicazioni di sicurezza! |
 | Indossare occhiali protettivi! |
 | Usare gli otoprotettori! |
 | Classe di protezione II |
 | Non è consentito collegare l'apparecchio direttamente alla rete pubblica dell'acqua potabile. |
 | Non dirigere il getto ad alta pressione verso persone, animali, equipaggiamento elettrico attivo o verso l'apparecchio stesso. |
 | Il prodotto è conforme alle direttive europee in vigore. |
 | Il prodotto è conforme alle direttive serbe in vigore. |
Indice:
Pagina:
- Introduzione 41
- Descrizione dello strumento (Fig. 1)....41
- Contenuto della fornitura 41
- Uso consentito 42
- Indicazioni di sicurezza peridropulitrici 42
- Rischi residui 44
- Dati tecnici 44
- Disimballaggio 45
- Prima della messa in funzione 45
- Utilizzo 46
- Allacciamento elettrico 47
- Manutenzione 47
- Smaltimento e riciclaggio 48
- Risoluzione dei guasti.... 49
- Dichiarazione di conformità....85

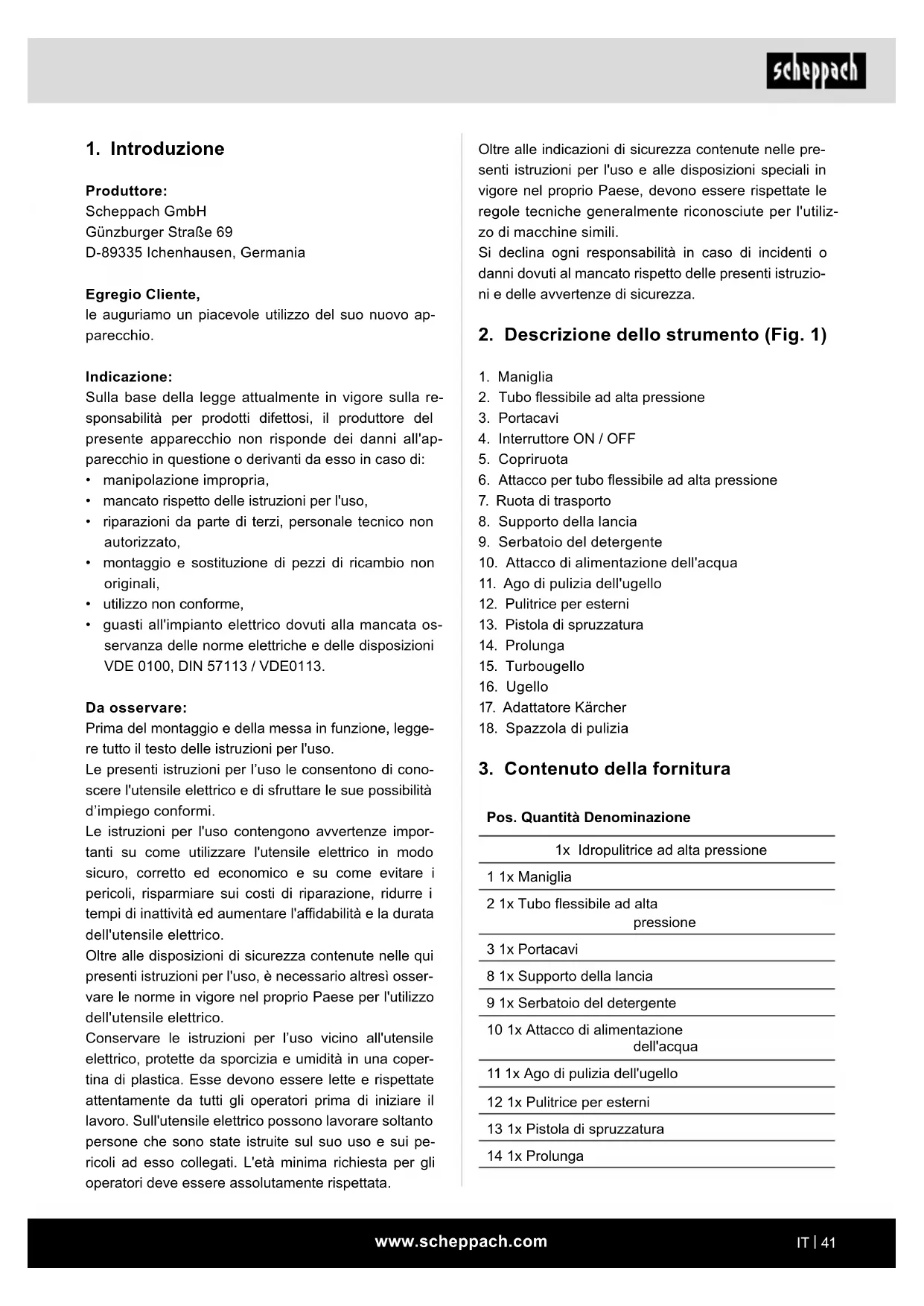

1. Introduzione
Produttore:
Scheppach GmbH
le auguriamo un piacevole utilizzo del suo nuovo apparecchio.
Indicazione:
Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:
• manipolazione impropria,
- mancato rispetto delle istruzioni per l'uso,
- riparazioni da parte di terzi, personale tecnico non autorizzato,
- montaggio e sostituzione di pezzi di ricambio non originali,
• utilizzo non conforme,
- guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE0113.
Da osservare:
Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.
Le presenti istruzioni per l'uso le consentono di conoscere l'utensile elettrico e di sfruttare le sue possibilità d'impiego conformi.
Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività ed aumentare l'affidabilità e la durata dell'utensile elettrico.
Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'utilizzo dell'utensile elettrico.
Conservare le istruzioni per l'uso vicino all'utensile elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere lette e rispettate attentamente da tutti gli operatori prima di iniziare il lavoro. Sull'utensile elettrico possono lavorare soltanto persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L'età minima richiesta per gli operatori deve essere assolutamente rispettata.
Oltre alle indicazioni di sicurezza contenute nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.
Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.
2. Descrizione dello strumento (Fig. 1)
- Maniglia
- Tubo flessibile ad alta pressione
- Portacavi
- Interruttore ON / OFF
- Copriruota
- Attacco per tubo flessibile ad alta pressione
- Ruota di trasporto
- Supporto della lancia
- Serbatoio del detergente
- Attacco di alimentazione dell'acqua
- Ago di pulizia dell'ugello
- Pulitrice per esterni
- Pistola di spruzzatura
- Prolunga
- Turbougello
- Ugello
- Adattatore Kärcher
- Spazzola di pulizia
3. Contenuto della fornitura
Pos. Quantità Denominazione
| 1x Idropulitrice ad alta pressione |
| 1 1x Maniglia |
| 2 1x Tubo flessibile ad alta pressione |
| 3 1x Portacavi |
| 8 1x Supporto della lancia |
| 9 1x Serbatoio del detergente |
| 10 1x Attacco di alimentazione dell'acqua |
| 11 1x Ago di pulizia dell'ugello |
| 12 1x Pulitrice per esterni |
| 13 1x Pistola di spruzzatura |
| 14 1x Prolunga |
| 15 1x Turbougello |
| 16 1x Ugello |
| 17 1x Adattatore Kärcher |
| 18 1x Spazzola di pulizia |
| 2x Vite |
| 1x Istruzioni per l'uso |
4. Uso consentito
L'idropulitrice è destinata all'utilizzo nel settore privato per la pulizia ad alta pressione di veicoli, macchine, edifici, facciate, ecc.
Utilizzare la macchina solo in modo conforme all'uso previsto. Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. L'utente/l'operatore, e non il produttore, è unico responsabile dei danni o di qualsiasi tipo di lesione derivante.
Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.
5. Indicazioni di sicurezza peridropulitrici
Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti indicazioni di sicurezza e le istruzioni di servizio originali. Agire di conseguenza.
- Oltre alle indicazioni riportate nelle istruzioni per l'uso devono essere osservate le norme generali di sicurezza e antinfortunistiche imposte dalla legge.
- I segnali di avviso e avvertenza applicati sull'apparecchio forniscono importanti avvertenze per un funzionamento sicuro.
Livelli di pericolo
PERICOLO
- Avvertenza di un pericolo imminente che comporta lesioni personali gravi o persino mortali.
AVVISO
- Avvertenza di una situazione potenzialmente pericolosa che può comportare lesioni personali gravi o persino mortali.
CAUTELA
- Indicazione di una situazione potenzialmente pericolosa, che può comportare lievi lesioni.
ATTENZIONE
- Indicazione di una situazione potenzialmente pericolosa, che può comportare danni materiali.
Componenti elettrici
PERICOLO
• Pericolo di scossa elettrica!
- Non toccare mai la spina elettrica e la presa di corrente con le mani bagnate.
- Ogni volta prima dell'esercizio, controllare che il cavo di allacciamento alla rete con spina elettrica non presenti danni. Far sostituire immediatamente il cavo di allacciamento alla rete, se danneggiato, da un servizio clienti/personale elettricista qualificato autorizzato. Non mettere in funzione l'apparecchio con un cavo di allacciamento alla rete danneggiato.
- Tutte le parti sotto tensione nell'area di lavoro devono essere protette contro i getti d'acqua.
- La spina elettrica e l'accoppiamento di un cordone di prolunga devono essere impermeabili e non è consentito immergerli nell'acqua. Non è ancora consentito che l'accoppiamento poggi a terra. Si consiglia di utilizzare tamburi per cavi, i quali garantiscono che le prese di corrente si trovino almeno a 60 mm sopra il pavimento.
- Assicurarsi che il cavo di allacciamento alla rete e il cordone di prolunga non vengano lesi o danneggiati se calpestati, schiacciati, tirati con forza o simili. Proteggere i cavi di allacciamento alla rete da calore, olio e spigoli appuntiti.
- Prima di eseguire qualsiasi lavoro di cura e di manutenzione, spegnere l'apparecchio e scollegare la spina elettrica.
- I lavori di riparazione e i lavori sui componenti elettrici possono essere eseguiti solo dal servizio clienti autorizzato.
⚠AVVISO
- L'apparecchio può essere collegato solo a un attacco elettrico eseguito da un elettricista secondo la norma IEC 60364.
- Collegare l'apparecchio solo a corrente alternata. La tensione deve corrispondere alla piastrina indicatrice dell'apparecchio.
- Classe di protezione I - È consentito collegare gli apparecchi solo a fonti di alimentazione adeguata-mente messe a terra.
- Per ragioni di sicurezza, si consiglia sempre di far funzionare l'apparecchio tramite un interruttore differenziale (max. 30 mA).
- Un cordone di prolunga elettrico inadeguato può essere pericoloso. All'esterno, utilizzare solo un cordone di prolunga elettrico omologato e adeguatamente contrassegnato, con una sezione del cavo sufficiente:
1–10 m: 1,5 mm ^2 ; 10 – 30 m: 2,5 mm ^2
- Svolgere sempre completamente il cordone di prolunga dal tamburo del cavo.
Avviso! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.
Manipolazione sicura
⚠ PERICOLO
- L'utente è tenuto a utilizzare l'apparecchio secondo la sua destinazione d'uso. Deve tenere conto delle condizioni locali e prestare attenzione alle persone nelle vicinanze quando lavora con l'apparecchio.
- Controllare prima di ciascun utilizzo i componenti importanti, come il tubo flessibile ad alta pressione, la pistola a spruzzo manuale e i dispositivi di sicurezza, per verificare che non siano danneggiati. Sostituire immediatamente i componenti danneggiati. Non mettere in funzione l'apparecchio in presenza di componenti danneggiati.
- I getti ad alta pressione possono risultare pericolosi se utilizzati in maniera impropria. Non è consentito dirigere il getto verso persone, animali, equipaggiamento elettrico attivo o l'apparecchio stesso.
- Non dirigere il getto ad alta pressione su altri o su se stessi per pulire indumenti o calzature.
- Gli pneumatici di veicoli/valvole di pneumatici possono subire danni a causa del getto ad alta pressione e scoppiare. Il primo indizio in tal caso è una decolorazione del pneumatico. Pneumatici di veicoli/valvole di pneumatici danneggiati sono altamente pericolosi. Mantenere una distanza del getto di almeno 30 cm durante la pulizia!
⚠AVVISO
- Non utilizzare l'apparecchio in presenza di altre persone che si trovino a portata del getto, a meno che non indossino indumenti protettivi.
- L'apparecchio non può essere utilizzato da bambini o da persone che non dispongono di una formazione specifica.
- Questo apparecchio non è destinato a essere utilizzato da persone con ridotte facoltà fisiche, psichiche o mentali, o con scarsa esperienza e/o conoscenza, a meno che non vengano sorvegliate da una persona responsabile per la loro sicurezza o non abbiano ricevuto istruzioni da tale persona su come utilizzare l'apparecchio e compreso i pericoli che ne derivano. I bambini non possono giocare con l'apparecchio.
- Sorvegliare i bambini per assicurarsi che non giochi no con l'apparecchio.
⚠️CAUTELA
- Prima di eseguire qualsiasi attività con o sull'apparecchio, assicurarsi che sia stabile per evitare incidenti o danni causati dalla caduta dell'apparecchio.
- Una forza di rinculo agisce sulla pistola a spruzzo manuale a causa del getto d'acqua che fuoriesce dall'ugello ad alta pressione. Garantire un appoggio sicuro, tenere saldamente la pistola a spruzzo manuale e il tubo di getto.
- Non lasciare mai l'apparecchio incustodito mentre è in funzione.
ATTENZIONE
- In caso di pause di lavoro prolungate, spegnere l'apparecchio dall'interruttore dell'apparecchio.
- Non utilizzare l'apparecchio a temperature inferiori a 0 °C.
Altri pericoli
PERICOLO
- Il funzionamento in aree a rischio di esplosione è vietato.
• Non spruzzare oggetti che contengono sostanze pericolose per la salute (per esempio amianto).
- Non adescare mai liquidi che contengono solventi o acidi e solventi non diluiti! Questi includono, per es. benzina, diluente per vernici o olio combustibile. La nebbia di spruzzatura è altamente infiammabile, esplosiva e tossica. Non utilizzare acetone, acidi né solventi non diluiti poiché attaccano i materiali utilizzati sull'apparecchio.
- Tenere i bambini a distanza dalle pellicole di imballaggio; sussiste il pericolo di soffocamento!
⚠AVVISO
- Secondo le disposizioni vigenti, non è consentito utilizzare l'apparecchio con la rete dell'acqua potabile in assenza di un separatore di sistema. Assicuratevi che l'attacco del proprio impianto idrico domestico, sul quale viene utilizzata l'idropulitrice, sia dotato di un separatore di sistema conforme a EN 12729 tipo BA.
• L'acqua fluita attraverso un separatore di sistema non è più considerata acqua potabile.
- Tubi flessibili ad alta pressione, raccordi e accoppiamenti sono importanti per la sicurezza dell'apparecchio. Impiegare esclusivamente tubi flessibili ad alta pressione, raccordi e accoppiamenti raccomandati dal fabbricante.
- Quando si scollega l'approvvigionamento o il tubo flessibile ad alta pressione, è possibile che fuoriesca acqua calda dagli attacchi dopo il funzionamento.
CAUTELA
- Quando si seleziona il luogo di stoccaggio e durante il trasporto, osservare il peso dell'apparecchio (vedi Dati tecnici) per evitare incidenti o lesioni.
- Diverse ore di utilizzo ininterrotto dell'apparecchio possono, in rari casi, portare all'intorpidimento delle mani.
- Indossare dei guanti.
- Tenete le mani al caldo.
- Pianificare regolari pause di lavoro.
Lavoro con detergenti ⚠AVVISO
- Questo apparecchio è stato sviluppato per l'impiego con detergenti forniti o raccomandati dal fabbricante. L'utilizzo di altri detergenti o prodotti chimici può compromettere la sicurezza dell'apparecchio.
- L'utilizzo scorretto di detergenti può causare lesioni gravi o avvelenamenti.
- Conservare i detergenti al di fuori della portata dei bambini.
Dispositivi di sicurezza ⚠️CAUTELA
- I dispositivi di sicurezza sono destinati alla protezione dell'utente e non devono essere modificati o aggirati.
- Il pressostato può ridurre la pressione se il valore preimpostato viene superato.
- La pistola dispone di un meccanismo di blocco. Quando il meccanismo di blocco è attivato, la pistola non può essere azionata.
- Termosensore: il termosensore protegge il motore dal sovraccarico. L'apparecchio può essere riavviato dopo alcuni minuti, una volta raffreddatosi il sensore di temperatura.
Dispositivi di protezione individuale ⚠️CAUTELA
- Indossare indumenti protettivi e occhiali protettivi adeguati per proteggersi da spruzzi d'acqua o sporco.
- Durante l'uso di idropulitrici possono formarsi degli aerosol. L'inalazione di aerosol può arrecare danni alla salute. A seconda dell'applicazione, per la pulizia ad alta pressione si possono utilizzare ugelli completamente schermati (per esempio per la pulizia di superfici), i quali riducono notevolmente l'emissione di aerosol acquosi. L'uso di tale schermatura non è possibile in tutte le applicazioni. Se l'uso di un ugello completamente schermato non è possibile, occorre utilizzare una maschera respiratoria di classe FFP 2 o comparabile, a seconda dell'ambiente da pulire.
6. Rischi residui
Anche quando si utilizza correttamente questo utensile elettrico, rimangono sempre rischi residui. In relazione alla modalità costruttiva e alla realizzazione di questi utensili elettrici possono presentarsi i seguenti problemi:
- Lesioni polmonari, in caso non si indossi un'adegua-ta maschera respiratoria antipolvere;
- Danni all'udito se non si indossano idonei otoprotettori;
- danni alla salute, derivanti dalle oscillazioni della mano e del braccio, nel caso il dispositivo venga utilizzato per un intervallo di tempo prolungato o non sia azionato o sottoposto a manutenzione in modo corretto.
7. Dati tecnici
Tensione di rete 230-240 V\~ / 50 Hz
| Potenza assorbita 2400 W |
| Pressione di esercizio 12 MPa |
| Pressione nominale 18 MPa |
| Portata 5,5 l/min |
| Pressione max.approvigionamento in acqua | 0,4 MPa |
Classe di protezione II
Pericolo!
Rumori e vibrazioni
I valori di rumore e vibrazione sono stati determinati secondo la norma EN 60335.
| Livello di pressione acustica L_pA | 78 dB |
| Incertezza K_pA | 3 dB |
| Livello di potenza acustica L_WA | 94 db |
| Incertezza K_WA | 3 dB |
Indossare otoprotettori.
L'esposizione al rumore può provocare la perdita
dell'udito.
Valori totali delle vibrazioni (somma vettoriale in tre direzioni) misurati conformemente alla norma EN 60335. Valore di emissione delle vibrazioni a _h ≤ 2,5 m/s ^2
Il valore di emissione delle vibrazioni indicato è stato misurato con una procedura di controllo standardizzato e, in funzione del modo in cui l'utensile elettrico è utilizzato, può variare e in casi eccezionali può essere superiore al valore indicato.
Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per eseguire il confronto di un utensile elettrico con un altro.
Il valore di emissione delle vibrazioni indicato può essere utilizzato anche per una valutazione preliminare del deterioramento.
Ridurre al minimo l'emissione sonora e le vibrazioni!
- Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.
- Eseguire regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattare il proprio modo di lavorare all'apparecchio.
• Non sovraccaricare l'apparecchio.
• Far eventualmente controllare l'apparecchio.
- Spegnere l'apparecchio quando non viene utilizzato.
- Indossare un paio di guanti.
8. Disimballaggio
- Aprite l'imballaggio ed estraete con cautela il prodotto.
- Rimuovere il materiale d'imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
- Controllate se il contenuto della fornitura è completo.
- Controllate il prodotto e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
- Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
- Prima dell'impiego familiarizzare con il prodotto con l'ausilio delle istruzioni per l'uso.
- Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
- In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione del prodotto.
⚠ AVVISO!
Il prodotto e il materiale d'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!
9. Prima della messa in funzione
Uso corretto dell'apparecchio
- L'idropulitrice deve essere collocata su una superficie piana e sicura.
- Per ciascun azionamento della macchina, si raccomanda di rispettare la corretta posizione di comando: una mano sulla pistola e l'altra sulla lancia.
- Non è consentito dirigere il getto d'acqua su cavi elettrici o sulla macchina.
- Per evitare un danneggiamento della pompa quando non è in funzione, è normale che la pompa presenti lievi perdite.
- Non è assolutamente consentito utilizzare la macchina in locali a rischio di esplosione.
- La temperatura di lavoro deve essere compresa tra +5 e + 50°C. Non è possibile apportare coperture o modifiche alla lancia o agli ugelli di spruzzo.
- L'idropulitrice è progettata per funzionare con acqua fredda o moderatamente calda (max. fino a 50°C); temperature più elevate provocano danni alla pompa.
- L'acqua in ingresso non deve essere contaminata da sporco, sabbia o prodotti chimici che possono compromettere il funzionamento e ridurre la durabilità della macchina.
Montaggio
Montaggio dell'apparecchio (Fig. 1)
Spingere l'impugnatura (1) sui punti di fissaggio sopra all'apparecchio e fissarla con le due viti fornite in dotazione (lunghezza 20 mm).
Inserire poi ancora il portachiavi (3) nell'apposita apertura sul lato sinistro dell'apparecchio.
Collegamento dell'approvvigionamento in acqua (Fig. 2)
Avvitare l'attacco di approvvigionamento in acqua (10) all'apparecchio. L'attacco per l'approvvigionamento in acqua (10) è dotato di un apposito raccordo per sistemi di accoppiamento con flessibili standard. Inserire il raccordo per il flessibile di alimentazione (min. ∅ 1/2"/ circa 13 mm) nell'attacco di approvvigionamento in acqua (10).
Utilizzare sempre per l'alimentazione dell'acqua un flessibile idraulico rinforzato con un raccordo di normale uso comune. La lunghezza dovrebbe essere di minimo 6,0m. (non inclusa nel contenuto della fornitura) Tra l'alimentazione di acqua corrente e l'idropulitrice ad alta pressione occorre installare una valvola di non ritorno! Chiedere consulenza al proprio fornitore di sanitari.
Adescamento da cisterne/serbatoi aperti e bacini naturali
Utilizzare uno speciale accessorio auto-adescante (nel contenuto della fornitura; reperibile presso i rivenditori specializzati).
Con questo accessorio l'idropulitrice è in grado di ade- scare l'acqua a una distanza di 0,5 m dalla superficie dell'acqua. L'operazione può durare 25-50 secondi circa.
Immergere completamente il tubo flessibile dell'accessorio nell'acqua per farne fuoriuscire l'aria.
Collegare il tubo flessibile dell'accessorio all'idropulitrice e controllare che il filtro di aspirazione resti sott'acqua.
Lasciar funzionare l'idropulitrice con pistola a spruzzo rimossa fino a quando l'acqua non scorre uniformemente dal tubo flessibile ad alta pressione. Se, trascorsi 25–50 secondi, l'acqua non fuoriesce ancora, spegnere l'apparecchio e controllare tutti i collegamenti.
Quando l'acqua fuoriesce, spegnere l'idropulitrice e collegare la pistola e la lancia a spruzzo per iniziare a lavorare.
Collegamento del tubo flessibile ad alta pressione (Fig. 3/4)
Collegare il tubo flessibile ad alta pressione (2) al relativo attacco per tubo flessibile ad alta pressione (6). Rimuovere prima il coperchio di protezione. Inserire l'altra estremità del tubo flessibile ad alta pressione (2) nell'attacco della pistola (13).
Per rimuovere il tubo flessibile ad alta pressione (2), premere il tasto (A) e poi estrarlo.
Attacco dei rialzi (Fig. 5)
Per montare i rialzi 9, 14, 18 premerli nella pistola (13) e ruotarli fino all'arresto.
Per montare i rialzi 12, 15, 16, 17 inserirli nella prolunga (14) e ruotarli fino all'arresto.
Allacciamento elettrico
- Prima del collegamento assicurarsi che i dati sulla piastrina indicatrice corrispondano ai dati della rete.
- Quando si utilizzano cordoni di prolunga, assicurarsi che siano adatti all'uso esterno e che abbiano una sezione del filo sufficiente:
1–10 m: 1,5 mm ^4
10–30 m: 2,5 mm ^4
- Inserire la spina elettrica sul cavo di rete nella presa di corrente.
10. Utilizzo
⚠ Attenzione!
Prima della messa in funzione del prodotto, è ob-
bligatorio montarlo completamente!
La macchina consiste in un gruppo costruttivo con una pompa coperta da un alloggiamento anti-urto. La macchina è dotata di una lancia e di una pistola con impugnatura facile per una posizione di lavoro ottimale, la cui forma e attrezzatura sono conformi alle disposizioni vigenti.
Messa in servizio:
Quando l'idropulitrice ad alta pressione è completa-
mente montata e sono stati eseguiti tutti i raccordi, è
possibile procedere nel seguente modo:
Aprire l'alimentazione dell'acqua. Togliere la sicura dalla pistola (13) sull'interruttore di blocco (C). Tirare indietro la leva di erogazione (D) in modo che l'aria presente nel dispositivo possa scaricarsi. (Fig. 5)
Accedere il dispositivo, posizionando l'interruttore di accensione / spegnimento (4) su "ON". Azionare a questo punto la leva di erogazione (D). (Fig. 1/5)
Per spegnere, rilasciare la leva di regolazione (D); il dispositivo passa in modalità stand-by. Non appena si
aziona la leva di erogazione (D), l'idropulitrice ad alta pressione si riavvia. (Fig. 5)
Per spegnere completamente il dispositivo, posizionare l'interruttore di accensione / spegnimento (4) su "OFF". (Fig. 1)
Serbatoio del detergente (9)
Riempire il serbatoio del detergente con il detergente
adatto. La larghezza del getto può essere regolata
sull'ugello.
Utilizzo dei rialzi (Fig. 1):
Pulitrice per esterni (12): Per la pulizia di pavimenti e superfici di pareti.
Turbougello (15): per rimuovere lo sporco ostinato.
Ugello (16): Per lavori di pulizia sommari.
Spazzola di pulizia (18): Per la pulizia di superfici.
11. Allacciamento elettrico
Il motore elettrico installato è collegato e pronto per l'e-
sercizio. L'allacciamento è conforme alle disposizioni
VDE e DIN pertinenti.
L'allacciamento alla rete lato cliente e il cavo di pro-
lunga utilizzato devono essere conformi a tali norme.
Cavo di alimentazione elettrica difettoso
Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.
Le cause possono essere le seguenti:
- Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
- Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
- Tagli causati dal transito sui cavi di alimentazione.
- Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
- Cricche a causa dell'invecchiamento dell'isolamento.
Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.
Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.
I cavi per il collegamento elettrico devono essere conformi alle disposizioni VDE e DIN pertinenti. Impiegare solo linee di allacciamento con il medesimo contrassegno.
La designazione del tipo deve essere stampata sul cavo di collegamento.
Tipo di collegamento Y
Se è necessario, sostituire il cavo di allacciamento alla rete: la sostituzione deve essere effettuata dal produttore o da un suo rappresentante per evitare rischi per la sicurezza.
- Il prodotto soddisfa i requisiti della EN 61000-3-11 ed è soggetto a condizioni speciali per l'allacciamento. Ciò significa che non ne è consentito l'uso con collegamento a punti scelti a proprio piacimento.
- In caso di condizioni di rete sfavorevoli, il prodotto può portare a temporanee oscillazioni di tensione.
- Il prodotto è concepito esclusivamente per essere utilizzato in punti di collegamento che
a) non superino un'impedenza di rete massima ammissibile "Z" (Zmax. =0.441 Ω), oppure
b) che abbiano una resistenza di corrente continua della rete almeno di 100 A per fase.
- In qualità di utilizzatore, ove necessario dopo aver parlato con il proprio ente di fornitura di energia elettrica, è necessario assicurare che il punto di collegamento in cui si desidera azionare il prodotto soddisfi uno dei due requisiti sopra riportati a) o b).
12. Manutenzione
⚠ Avviso! Prima di qualsiasi regolazione, manuten-
zione o riparazione, estrarre la spina elettrica!
Misure di manutenzione generali
- Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire l'apparecchio strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.
- Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo.
- Pulire regolarmente l'apparecchio con un panno umido e del sapone lubrificante. Non impiegare detergenti o solventi; questi potrebbero corrodere le parti di pla-
stica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio.
Fermo prolungato della pompa elettrica
Se sono previsti fermi prolungati della macchina (più di 3 mesi) in locali dove sussiste il pericolo di gelo, si raccomanda di riempire la macchina con dell'antigelo (simile a quello usato per mezzi di trasporto).
Se l'apparecchio non è stato utilizzato per un periodo di tempo prolungato, depositi di calcare si accumulano nella pompa elettrica, il che può portare a difficoltà di avviamento.
Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.
Pezzi soggetti a usura*: Cinghia, tubo flessibile, lancia, ugelli e rialzi, filtro dell'aria, guarnizioni
* non necessariamente compreso nel contenuto della fornitura!
Pulizia dell'ugello (Fig. 1)
Per pulire un ugello intasato, si prega di utilizzare il filo in dotazione (11).
13. Smaltimento e riciclaggio
Avvertenze per l'imballaggio
Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.
Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)
I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!
- Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.
- I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.
- L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!
- Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.
- I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:
- Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali).
- Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
- È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
- Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.
- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.
- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nei paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.
14. Risoluzione dei guasti
| Guasto Causa Azione correttiva |
| L'apparecchio non funziona. | Tensione elettrica assente sull'apparecchio. | Controllare il fusibile, il cavo di rete e la spina elettrica ed eventualmente farli sostituire da personale qualificato. |
| Sezione del conduttore del cordone di prolunga insufficiente o cordone di prolunga troppo lungo. | Utilizzare cordoni di prolunga con sezione del filo maggiore o utilizzare un cordone di prolunga più corto. |
| La tensione di rete è inferiore al valore specificato. | Contattare eventualmente la società fornitrice di energia. |
| La pompa è congelata. | Verificare ed eventualmente scongelare. |
| Il motore funziona, ma non viene accumulata alcuna pressione. | Aspirazione di aria nell'approvvigionamento in acqua. | Verificare il flessibile di alimentazione e le connessioni del flessibile ed eventualmente sostituire. |
| Ugello di uscita troppo grande. | Verificare ed eventualmente sostituire. |
| Pressione di esercizio irregolare. | Aspirazione di aria nell'approvvigionamento in acqua. | Verificare il flessibile di alimentazione e le connessioni del flessibile ed eventualmente sostituire. |
Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.
