BEDIENUNGSANLEITUNG HCE2400 SCHEPPACH

Art.Nr. 5907705906 / 5907705909 AusgabeNr. 5907705906_0104 Rev.Nr. 21/07/2025 HCE2400

Elektro-Hochdruckreiniger Originalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!www.scheppach.com 2www.scheppach.com

Erklärung der Symbole auf dem Gerät Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Gehörschutz tragen! Schutzklasse II Das Gerät darf nicht unmittelbar an das ö󰀨entliche Trinkwassernetz angeschlossen werden. Hochdruckstrahl nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst richten. Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

5. Sicherheitshinweise für Hochdruckreiniger ...................................................... 8

13. Entsorgung und Wiederverwertung .................................................................. 14

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen be- stimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren ver- meiden, Reparaturkosten sparen, Ausfallzeiten ver- ringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Be trieb des Elektrowerkzeugs geltenden Vor- schriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedie- nungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerkzeugs unterwiesen und über die damit ver- bundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

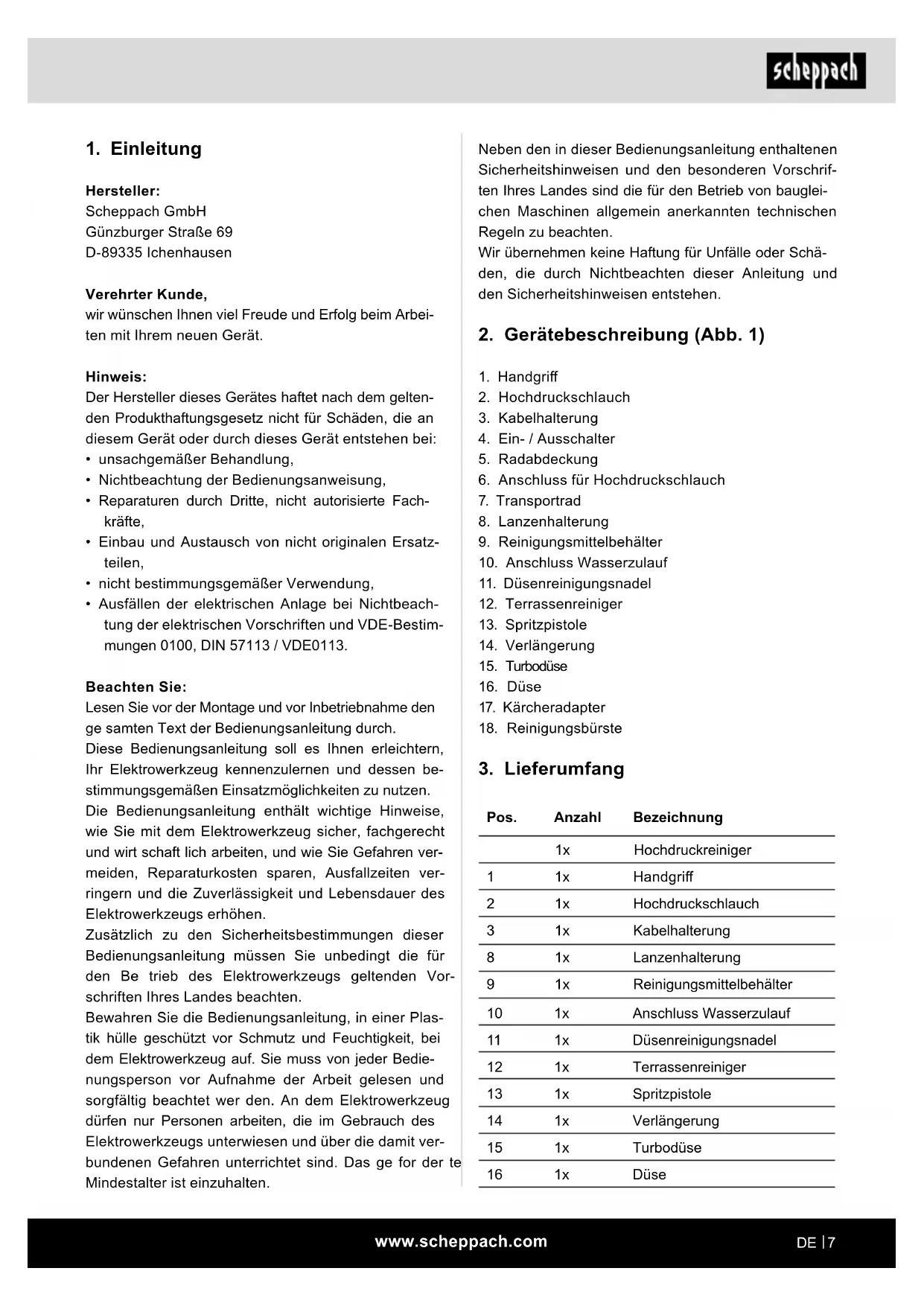

2. Gerätebeschreibung (Abb. 1)

2. Hochdruckschlauch

4. Ein- / Ausschalter

6. Anschluss für Hochdruckschlauch

9. Reinigungsmittelbehälter

10. Anschluss Wasserzulauf

11. Düsenreinigungsnadel

12. Terrassenreiniger

18. Reinigungsbürste

Pos. Anzahl Bezeichnung 1x Hochdruckreiniger 1 1x Handgri󰀨 2 1x Hochdruckschlauch 3 1x Kabelhalterung 8 1x Lanzenhalterung 9 1x Reinigungsmittelbehälter 10 1x Anschluss Wasserzulauf 11 1x Düsenreinigungsnadel 12 1x Terrassenreiniger 13 1x Spritzpistole 14 1x Verlängerung 15 1x Turbodüse 16 1x Düsewww.scheppach.com

17 1x Kärcheradapter 18 1x Reinigungsbürste 2x Schraube 1x Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Der Hochdruckreiniger ist für die Verwendung im Priva- ten Bereich zum Reinigen von Fahrzeugen, Maschinen, Gebäuden, Fassaden usw. mit Hochdruck vorgesehen. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise für Hochdruck-

reiniger Lesen Sie vor der ersten Benutzung Ihres Gerätes die- se Sicherheitshinweise und die Originalbetriebsanlei- tung. Handeln Sie danach.

• Neben den Hinweisen in der Betriebsanleitung müs- sen die allgemeinen Sicherheits- und Unfallverhü- tungsvorschriften des Gesetzgebers berücksichtigt werden.

• Am Gerät angebrachte Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb. Gefahrenstufen m GEFAHR

• Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. m WARNUNG

• Hinweis auf eine möglicherweise gefährliche Situa- tion, die zu schweren Körperverletzungen oder zum Tod führen kann. m VORSICHT

• Hinweis auf eine möglicherweise gefährliche Situa- tion, die zu leichten Verletzungen führen kann. ACHTUNG

• Hinweis auf eine möglicherweise gefährliche Situa- tion, die zu Sachschäden führen kann. Elektrische Komponenten m GEFAHR

• Gefahr eines Stromschlags!

• Netzstecker und Steckdose niemals mit feuchten Händen anfassen.

• Netzanschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Netz- anschlussleitung unverzüglich durch autorisierten Kundendienst / Elektrofachkraft austauschen las- sen. Gerät mit beschädigter Netzanschlussleitung nicht in Betrieb nehmen.

• Alle stromführenden Teile im Arbeitsbereich müs- sen Strahlwasser geschützt sein.

• Netzstecker und Kupplung einer Verlängerungslei- tung müssen wasserdicht sein und dürfen nicht im Wasser liegen. Die Kupplung darf weiterhin nicht auf dem Boden liegen. Es wird empfohlen, Kabel- trommeln zu verwenden, die gewährleisten, dass die Steckdosen sich mindestens 60 mm über dem Boden benden.

• Darauf achten, dass Netzanschluss- und Verlänge- rungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netzanschlussleitungen vor Hitze, Öl und scharfen Kanten schützen.

• Vor allen Pege– und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen.

• Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kunden- dienst durchgeführt werden. m WARNUNG

• Das Gerät darf nur an einen elektrischen Anschluss angeschlossen werden, der von einem Elektroins- tallateur gemäß IEC 60364 ausgeführt wurde.

• Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.

• Schutzklasse I - Geräte dürfen nur an ordnungsge- mäß geerdete Stromquellen angeschlossen werden.

• Aus Sicherheitsgründen empfehlen wir grundsätz- lich, das Gerät über einen Fehlerstromschutzschal- ter (max. 30 mA) zu betreiben.

• Eine ungeeignete elektrische Verlängerungsleitung kann gefährlich sein. Im Freien nur eine dafür zu- gelassene, entsprechend gekennzeichnete, elek- trische Verlängerungsleitung mit ausreichendem Leitungsquerschnitt verwenden: 1–10 m: 1,5 mm

• Verlängerungsleitung immer vollständig von der Ka- beltrommel abwickeln.www.scheppach.com

• Vor allen Tätigkeiten mit oder am Gerät Standsicher- heit herstellen, um Unfälle oder Beschädigungen durch Umfallen des Geräts zu vermeiden.

• Durch den austretenden Wasserstrahl an der Hoch- druckdüse wirkt eine Rückstoßkraft auf die Hand- spritzpistole. Für sicheren Stand sorgen, Hand- spritzpistole und Strahlrohr gut festhalten.

• Das Gerät niemals unbeaufsichtigt lassen, solange es in Betrieb ist. ACHTUNG

• Bei längeren Arbeitspausen Gerät am Geräteschal- ter ausschalten.

• Das Gerät nicht bei Temperaturen unter 0 °C be- treiben. Sonstige Gefahren m GEFAHR

• Der Betrieb in explosionsgefährdeten Bereichen ist untersagt.

• Keine Gegenstände abspritzen, die gesundheitsge- fährdende Sto󰀨e (z.B. Asbest) enthalten.

• Niemals lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z.B. Benzin, Farbverdünner oder Heiz- öl. Der Sprühnebel ist hochentzündlich, explosiv und giftig. Kein Aceton, unverdünnte Säuren und Lösungsmittel verwenden, da sie die am Gerät ver- wendeten Materialien angreifen.

• Verpackungsfolien von Kindern fernhalten, es be- steht Erstickungsgefahr! m WARNUNG

• Gemäß gültigen Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Stellen Sie sicher, dass der Anschluss Ihrer Hauswasseranlage, an dem der Hochdruckreiniger betrieben wird, mit einem Systemtrenner gemäß EN 12729 Typ BA ausgestattet ist.

• Wasser, das durch einen Systemtrenner geossen ist, gilt nicht mehr als Trinkwasser.

• Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Gerätesicherheit. Nur vom Her- steller empfohlene Hochdruckschläuche, Armaturen und Kupplungen verwenden.

• Beim Trennen von Zulauf– oder Hochdruckschlauch kann nach dem Betrieb heißes Wasser aus den An- schlüssen austreten. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzun- gen zu verringern, empfehlen wir Personen mit medi- zinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Sicherer Umgang m GEFAHR

• Der Benutzer hat das Gerät bestimmungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.

• Wichtige Komponenten, wie Hochdruckschlauch, Handspritzpistole und Sicherheitseinrichtungen, vor jedem Betrieb auf Schäden prüfen. Beschädigte Komponenten unverzüglich austauschen. Gerät mit beschädigten Komponenten nicht in Betrieb nehmen.

• Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.

• Den Hochdruckstrahl nicht auf andere oder sich selbst richten, um Kleidung oder Schuhwerk zu reinigen.

• Fahrzeugreifen/Reifenventile können durch den Hochdruckstrahl beschädigt werden und platzen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich. Mindestens 30 cm Strahlab- stand bei der Reinigung einhalten! m WARNUNG

• Das Gerät nicht verwenden, wenn sich andere Per- sonen in Reichweite benden, es sei denn, sie tra- gen Schutzkleidung.

• Das Gerät darf nicht von Kindern oder nicht unter- wiesenen Personen betrieben werden.

• Dieses Gerät ist nicht dafür bestimmt, durch Perso- nen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrun- gen und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicher- heit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraus resultierenden Gefahren ver- standen. Kinder dürfen mit dem Gerät nicht spielen.

• Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.www.scheppach.com

Der Einsatz einer solchen Abschirmung ist nicht bei allen Anwendungen möglich. Wenn der Einsatz einer vollständig abgeschirmten Düse nicht möglich ist, sollte eine Atemschutzmaske der Klasse FFP 2 oder vergleichbar, abhängig von der zu reinigenden Um- gebung, verwendet werden.

Auch wenn Sie dieses Elektrowerkzeug vor- schriftsmäßig bedienen, bleiben immer Restrisi- ken bestehen. Folgende Gefahren können im Zu- sammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

• Lungenschäden, falls keine geeignete Staubschutz- maske getragen wird.

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

• Gesundheitsschäden, die aus Hand-Arm- Schwin- gungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ord- nungsgemäß geführt und gewartet wird.

Netzspannung 230-240 V~ / 50 Hz Leistungsaufnahme 2400 W Arbeitsdruck 12 MPa Nominaldruck 18 MPa Förderleistung 5,5 l/min max. Druck Wasserzulauf 0,4 MPa Schutzklasse II Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entspre- chend EN 60335 ermittelt. Schalldruckpegel L

78 dB Unsicherheit K

3 dB Schallleistungspegel L

94 db Unsicherheit K

3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. m VORSICHT

• Bei der Auswahl des Lagerortes und beim Transport das Gewicht des Gerätes (siehe Technische Daten) be- achten, um Unfälle oder Verletzungen zu vermeiden.

• Mehrstündige, ununterbrochene Benutzung des Ge- rätes kann in seltenen Fällen zu Taubheitsgefühlen in den Händen führen.

• Regelmäßige Arbeitspausen einlegen. Arbeiten mit Reinigungsmittel m WARNUNG

• Dieses Gerät wurde entwickelt für die Verwendung von Reinigungsmitteln, die vom Hersteller geliefert oder empfohlen werden. Die Verwendung von an- deren Reinigungsmitteln oder Chemikalien kann die Sicherheit des Gerätes beeinträchtigen.

• Die falsche Verwendung von Reinigungsmitteln kann schwere Verletzungen oder Vergiftungen ver- ursachen.

• Reinigungsmittel für Kinder unzugänglich aufbe- wahren. Sicherheitseinrichtungen m VORSICHT

• Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht verändert oder umgan- gen werden.

• Der Druckschalter kann den Druck reduzieren, wenn der voreingestellte Wert überschritten wird.

• Die Pistole verfügt über eine Verriegelung. Wenn die Verriegelung aktiviert ist, kann die Pistole nicht be- tätigt werden.

• Thermosensor: Der Thermosensor schützt den Mo- tor vor Überlastung. Das Gerät kann nach einigen Minuten erneut gestartet werden, wenn sich der Temperatursensor abgekühlt hat. Persönliche Schutzausrüstung m VORSICHT

• Zum Schutz vor zurückspritzendem Wasser oder Schmutz geeignete Schutzkleidung und Schutzbril- le tragen.

• Während des Gebrauchs von Hochdruckreinigern können Aerosole entstehen. Das Einatmen von Aero- solen kann gesundheitliche Schäden zur Folge ha- ben. Abhängig von der Anwendung können vollstän- dig abgeschirmte Düsen (z. B. Flächenreiniger) zur Hochdruckreinigung verwendet werden, die den Aus- stoß von wässrigen Aerosolen deutlich verringern.www.scheppach.com

m WARNUNG! Produkt und Verpackungsmaterial sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

9. Vor Inbetriebnahme

Korrekter Einsatz des Gerätes

• Der Hochdruckreiniger muss auf einer ebenen, si- cheren Fläche aufgestellt werden.

• Bei jeder Betätigung der Maschine empehlt sich die Einhaltung der korrekten Bedienungsposition: eine Hand an der Pistole und die zweite Hand an der Lanze.

• Der Wasserstrahl darf nie auf elektrische Leitungen oder auf die Maschine gerichtet werden.

• Um eine Beschädigung der Pumpe im Stillstand zu vermeiden, ist eine geringe Undichtigkeit der Pumpe normal.

• Die Maschine darf unter keinen Umständen in Räumlichkeiten verwendet werden, die explosions- gefährdet sind.

• Die Arbeitstemperatur muss zwischen +5 und + 50°C liegen. Es dürfen keine Abdeckungen oder Änderungen an der Lanze oder den Spritzdüsen vorgenommen werden.

• Der Hochdruckreiniger ist für einen Betrieb mit kal- tem oder mäßig warmem Wasser (max. bis 50°C) ausgelegt, höhere Temperaturen führen zu Schäden an der Pumpe.

• Das einlaufende Wasser darf weder verschmutzt, sandhaltig noch mit chemischen Produkten belastet sein, die zur Beeinträchtigung der Funktion führen und die Haltbarkeit der Maschine verkürzen können. Montage Montage Gerät (Abb. 1) Schieben Sie den Handgri󰀨 (1) auf die Befestigungs- punkte oben am Gerät und sichern Sie diesen mit den beiden mitgelieferten Schrauben (Länge 20 mm). Danach stecken Sie noch die Kabelhalterung (3) in die dafür vorgesehene Ö󰀨nung an der linken Seite des Geräts. Anschluss Wasserzulauf (Abb. 2) Schrauben Sie den Anschluss für den Wasserzulauf (10) an das Gerät. Der Anschluss für den Wasserzulauf (10) ist mit einem Anschlussstück für Standardschlauchkupp- lungssysteme ausgestattet. Stecken Sie die Schlauch- kupplung des Zulaufschlauches (min. Ø 1/2“/ ca. 13 mm) auf den Anschluss für Wasserzulauf (10). Schwingungsgesamtwerte (Vektorsumme dreier Rich- tungen) ermittelt entsprechend EN 60335. Schwingungsemissionswert a

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem an- deren verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beein- trächtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vi- bration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

• Tragen Sie Handschuhe.

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Produkt vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs-/ und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Produkt und die Zubehörteile auf Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

• Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Produkt vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Produkts an.www.scheppach.com

• Achten Sie bei Verwendung von Verlängerungs- leitungen darauf, dass diese für den Außenbereich geeignet sind und über einen ausreichenden Ader- querschnitt verfügen: 1–10 m: 1,5 mm

• Stecken Sie den Netzstecker am Netzkabel in die Steckdose.

m Achtung! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren! Die Maschine besteht aus einer Baugruppe mit einer Pumpe, die durch ein stoßsicheres Gehäuse abge- deckt ist. Die Maschine ist mit einer Lanze und einer gri󰀩gen Pistole für eine optimale Arbeitsposition aus- gerüstet, deren Form und Ausstattung den gültigen Vorschriften entsprechen. Inbetriebnahme: Wenn Sie den Hochdruckreiniger vollständig montiert und alle Anschlüsse vorgenommen haben, können Sie wie folgt verfahren: Ö󰀨nen Sie den Wasserzulauf. Entsichern Sie die Pis- tole (13) am Sperrschalter (C). Ziehen Sie den Abzugs- hebel (D) zurück, damit die im Gerät vorhandene Luft entweichen kann. (Abb. 5) Schalten Sie das Gerät ein, stellen Sie hierzu den Ein- / Ausschalter (4) auf „ON“. Betätigen Sie nun den Ab- zughebel (D). (Abb. 1/5) Zum Ausschalten den Abzugshebel (D) loslassen, das Gerät schaltet in Stand-by. Sobald Sie den Abzugs- hebel (D) betätigen startet der Hochdruckreiniger wie- der. (Abb. 5) Um den Hochdruckreiniger komplett abzuschalten, stellen Sie den Ein-/Ausschalter (4) auf „OFF“. (Abb. 1) Reinigungsmittelbehälter (9) Füllen Sie den Reinigungsmittelbehälter mit entspre- chendem Reinigungsmittel. Die Strahlbreite kann an der Düse eingestellt werden. Verwenden Sie für den Wasserzulauf immer einen ver- stärkten Wasserschlauch mit einer handelsüblichen Kupplung. Die Länge sollte mindestens 6,0 m betra- gen. (nicht im Lieferumfang enthalten) Zwischen dem Trinkwasser und dem Hochdruckrei- niger muss ein Rückussverhinderer eingebaut sein! Fragen Sie hierzu Ihren Sanitärinstallateur. Ansaugen aus o󰀨enen Tanks/Behältern und natür- lichen Gewässern Verwenden Sie ein spezielles Selbst-Ansaugzube- hör (nicht im Lieferumfang enthalten / erhältlich beim Fachhändler). Mit diesem Zubehör kann der Hochdruckreiniger Was- ser 0,5 m hoch über den Wasserspiegel ansaugen. Dies kann ungefähr 25 – 50 Sekunden dauern. Tauchen Sie den Zubehör-Schlauch vollständig unter Wasser, um die Luft im Schlauch zu verdrängen. Schließen Sie den Zubehör-Schlauch an den Hoch- druckreiniger an und stellen Sie sicher, dass das An- saugsieb unter Wasser bleibt. Lassen Sie den Hochdruckreiniger mit abgenommener Sprühpistole laufen, bis Wasser gleichmäßig aus dem Hochdruckschlauch ießt. Wenn nach 25 – 50 Sekun- den noch kein Wasser austritt, schalten Sie aus und prüfen Sie alle Anschlüsse. Wenn Wasser ießt, den Hochdruckreiniger ausschal- ten und zum Arbeiten die Sprühpistole und die Sprüh- lanze anschließen. Anschluss Hochdruckschlauch (Abb. 3/4) Schließen Sie den Hochdruckschlauch (2) an den An- schluss für den Hochdruckschlauch (6). Entfernen Sie vorher die Schutzkappe. Stecken Sie das andere Ende des Hochdruckschlau- ches (2) in den Anschluss der Pistole (13). Um den Hochdruckschlauch (2) zu entfernen, drücken Sie die Taste (A) und ziehen Sie diesen heraus. Anschluss der Aufsätze (Abb. 5) Um die Aufsätze 9, 14, 18 zu montieren, drücken Sie diese in die Pistole (13) und drehen diese, bis sie sich arretieren. Um die Aufsätze 12, 15, 16, 17 zu montieren, stecken Sie diese in die Verlängerung (14) und drehen diese, bis sie sich arretieren. Elektrischer Anschluss

• Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.www.scheppach.com

Anschlussart Y Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter aus- zuführen, um Sicherheitsgefährdungen zu vermeiden.

• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedin- gungen. Das heißt, dass eine Verwendung an be- liebigen frei wählbaren Anschlusspunkten nicht zu- lässig ist.

• Das Produkt kann bei ungünstigen Netzverhältnis- sen zu vorübergehenden Spannungsschwankungen führen.

• Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz „Z” (Zmax. =0.441 Ω) nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungs- unternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden ge- nannten Anforderungen a) oder b) erfüllt.

m Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen! Allgemeine Wartungsmaßnahmen

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedri- gem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräte- innere gelangen kann. Lange Standzeit der Elektropumpe Sind längere Stillstandzeiten der Maschine (über 3 Monate) in Räumlichkeiten vorgesehen, in denen Frostgefahr besteht, empehlt sich die Au󰀨üllung der Maschine mit einem Frostschutzmittel (ähnliche Mittel, wie für die Fahrzeuge verwendet werden). Verwendung der Aufsätze (Abb. 1): Terrassenreiniger (12): Zum Reinigen von Boden und Wandächen. Turbodüse (15): Zur Beseitigung von hartnäckigem Schmutz. Düse (16): Für grobe Reinigungsarbeiten. Reinigungsbürste (18): Für Oberächenreinigung.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwende- te Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit gleicher Kennzeichnung. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift.www.scheppach.com

Wenn das Gerät längere Zeit nicht benutzt worden ist, entstehen in der Elektropumpe Kalkablagerungen, die zu Startschwierigkeiten führen können. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Riemen, Schlauch, Lanze, Düsen und Aufsätze, Luftlter, Dichtungen

• nicht zwingend im Lieferumfang enthalten! Reinigung Düse (Abb. 1) Zum Reinigen einer verstopften Düse verwenden Sie bitte den beiliegenden Draht (11).

13. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmateri- alien sind recycelbar. Bit- te Verpackungen um- weltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehö- ren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsor- gung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.www.scheppach.com

Betriebsstörung Ursache Abhilfe Gerät funktioniert nicht. Keine elektrische Spannung am Gerät. Sicherung, Netzkabel, Netzstecker kontrollieren und gegebenenfalls durch Fachpersonal austauschen lassen. Leiterquerschnitt der Verlängerungsleitung zu gering bzw. Verlängerungsleitung zu lang. Verlängerungsleitungen mit höherem Aderquerschnitt verwenden bzw. kürzere Verlängerungsleitung verwenden. Netzspannung liegt unter dem vorgegebenen Wert. Gegebenenfalls Energieversorgungsunternehmen kontaktieren. Pumpe ist eingefroren. Überprüfen, gegebenenfalls auftauen. Motor läuft, jedoch wird kein Druck aufgebaut. Luftansaugung im Wasserzulauf. Zulaufschlauch und Schlauchverbindungen überprüfen, gegebenenfalls austauschen. Auslassdüse zu groß. Überprüfen, gegebenenfalls ersetzen. Unregelmäßiger Betriebsdruck. Luftansaugung im Wasserzulauf. Zulaufschlauch und Schlauchverbindungen überprüfen, gegebenenfalls austauschen.www.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

7. Technische gegevens

5. Cubierta de rueda

EU-Konformitätserklärung Übersetzung der Originalkonformitätserklärung Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Pro-dukt mit den geltenden Richtlinien und Normen übereinstimmt. Der hier beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Sto󰀨e in Elek- tro- und Elektronikgeräten. * Technische Unterlagen verfügbar bei: ** Artikelnummer*** Artikelbezeichnung: Elektro-Hochdruckreiniger HCE2400 Marke****

15. Konformitätserklärung

Ichenhausen, 10.07.2025
