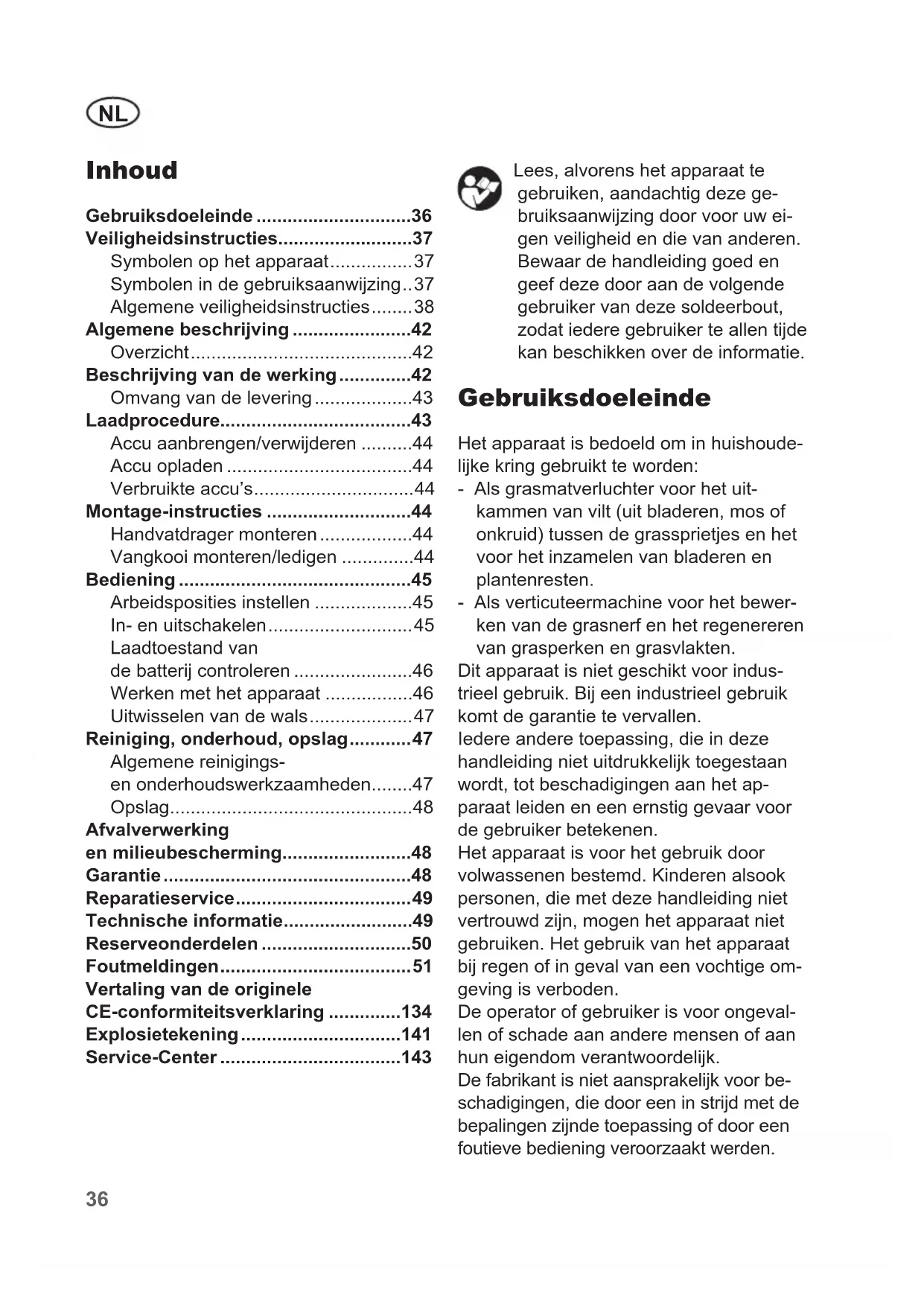

GEBRUIKSAANWIJZING ARV 4038 Grizzly

Vertaling van de originele gebruiksaanwijzing

Gebruiksdoeleinde ....36

Veiligheidsinstructies....37

Symbolen op het apparaat......37

Symbolen in de gebruiksaanwijzing..37

Algemene veiligheidsinstructies......38

Algemene beschrijving ....42

Overzicht....42

Beschrijving van de werking......42

Omvang van de levering....43

Laadprocedure....43

Accu aanbrengen/verwijderen .....44

Accu opladen 44

Verbruikte accu's....44

Montage-instructies ....44

Handvatdrager monteren....44

Vangkooi monteren/ledigen .....44

Bediening 45

Arbeidsposities instellen ....45

In- en uitschakelen....45

Laadtoestand van

de batterij controleren ....46

Werken met het apparaat ....46

Uitwisselen van de wals....47

Reiniging, onderhoud, opslag......47

Algemene reinigings-

en onderhoudswerkzaamheden......47

Opslag....48

Afvalverwerking

en milieubescherming....48

Garantie....48

Reparatieservice....49

Technische informatie......49

Reserveonderdelen 50

Foutmeldingen....51

Vertaling van de originele

CE-conformiteitsverklaring ....134

Explosietekening....141

Service-Center 143

Lees, alvorens het apparaat te gebruiken, aandachtig deze gebruiksaanwijzing door voor uw eigen veiligheid en die van anderen. Bewaar de handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout, zodat iedere gebruiker te allen tijde kan beschikken over de informatie.

Gebruiksdoeleinde

Het apparaat is bedoeld om in huishoude- lijke kring gebruikt te worden:

- Als grasmatverluchter voor het uit-kammen van vilt (uit bladeren, mos of onkruid) tussen de grassprietjes en het voor het inzamelen van bladeren en plantenresten.

- Als verticuteermachine voor het bewerken van de grasnerf en het regenereren van grasperken en grasvlakten.

Dit apparaat is niet geschikt voor industrieel gebruik. Bij een industrieel gebruik komt de garantie te vervallen.

ledere andere toepassing, die in deze handleiding niet uitdrukkelijk toegestaan wordt, tot beschadigingen aan het apparaat leiden en een ernstig gevaar voor de gebruiker betekenen.

Het apparaat is voor het gebruik door volwassenen bestemd. Kinderen alsook personen, die met deze handleiding niet vertrouwd zijn, mogen het apparaat niet gebruiken. Het gebruik van het apparaat bij regen of in geval van een vochtige omgeving is verboden.

De operator of gebruiker is voor ongevallen of schade aan andere mensen of aan hun eigendom verantwoordelijk.

De fabrikant is niet aansprakelijk voor beschadigingen, die door een in strijd met de bepalingen zijnde toepassing of door een foutieve bediening veroorzaakt werden.

Veiligheidsinstructies

Deze paragraaf behandelt de fundamentele veiligheidsvoorschriften bij het werk met het apparaat.

Symbolen op het apparaat

Opgelet!

Bedieningshandleiding lezen.

Gevaar voor verwondingen door weggeslingerde onderdelen.

Omstaande personen op een veilige afstand van het apparaat houden.

Opgepast – scherp werktuig. Handen en voeten op een veilige afstand houden. Ge- vaar voor verwondingen!

Niet op schuine oppervlak- ken gebruiken.

Stel het apparaat niet aan de vochtigheid bloot. Werk niet bij regen en snoei geen nat gras. Gevaar door elektrische schok!

Wees voorzichtig bij trappen! Schakel het apparaat uit en til

het op wanneer u het over trappen transporteert.

Laat de veiligheidsschakelaar los om het apparaat te stoppen

Werkbreedte

Vermelding van het ge-luidsvermogenniveau L _WA in dB(A).

Elektrische apparaten horen niet thuis bij huishoudelijk afval.

Laadstandindicator

Instellen van de rkhoogte

Symbolen in de gebruiksaanwijzing

Gevaarsymbool met informatie over de preventie van personen- of zaakschade.

Gebodsteken met informatie over de preventie van schade.

Aanduidingsteken met informatie over hoe u het apparaat beter kunt gebruiken.

Algemene veiligheidsin- structies

Dit apparaat kan bij een ondeskundig gebruik ernstige verwondingen veroorzaken. Voordat u met het apparaat werkt, leest u zorgvuldig de bedieningshandleiding en maakt u zich met alle aspecten van de bediening goed vertrouwd. Bewaar deze handleiding goed, opdat de informatie te allen tijde te uwer beschikking staat.

Werken met het apparaat:

Opgepast! Het apparaat kan ernstige verwondingen veroorzaken. Zo vermijdt u ongevallen en verwondingen:

Voorbereiding:

• Laat nooit kinderen of andere personen, die de bedieningshandleiding niet kennen, het apparaat niet gebruiken. Lokale bepalingen kunnen de minimumleeftijd van de bedieningspersoon vastleggen.
• Dit toestel mag worden gebruikt door personen met fysieke, zintuiglijke of psychische beperkingen of met een gebrek aan ervaring of kennis, mits zij daarbij onder toezicht staan of geïinstrueerd zijn in het veilige gebruik van het apparaat en de gevaren begrijpen die van het apparaat uit kunnen gaan. Kinderen mogen niet met het toestel spelen.
• Personen met een motorische handicap mogen het apparaat enkel onder toezicht gebruiken.

- Maak nooit gebruik van het apparaat terwijl er personen, in het bijzonder kinderen, en huisdieren in de buurt zijn.

- Controleer het terrein, waar het apparaat gebruikt wordt, en verwijder stenen, stokken, draden of andere vreemde voorwerpen, die vastgegrepen en weggeslingerd kunnen worden.

Gebruik het apparaat niet om oneffenheden van de grond vlak te maken.

- Draag steeds gepaste werk- kledij, zoals vast schoeisel met een slijpvrije zool, een robuuste, lange broek, oorbe- scherming en een bescherm- bril. Gebruik het apparaat niet als u blootsvoets stapt of open sandalen draagt.

- Werk niet met een beschadigd, onvolledig of zonder de toestemming van de fabrikant omgebouwd apparaat. Werk niet met beschadigde of ontbrekende beschermingsinrichtingen (bijvoorbeeld starthefboom, ontgrendelknop, beschermingsinrichting tegen stoten).

- Stel nooit beschermingsinrichtingen buiten werking (bijvoorbeeld door de starthefboom vast te binden).

- Op kinderen moet er toezicht uitgeoefend worden om te vrijwaren dat ze niet met het apparaat spelen.

- Vergewis u vóór de start van uw apparaat dat er geen voorwerp of tak in de mesopening binnengeschoven is, dat het apparaat stabiel staat en dat het werkterrein opgeruimd en niet geblokkeerd is.

Controleer de toestand van uw verlengsnoer en ook net netsnoer van uw apparaat. Maak gebruik van de noodzakelijke beschermingsinrichtingen.

• Als uw apparaat bij het inschakelen ongewone trillingen of geluiden vertoont, trekt u de netstekker uit het stopcontact en controleert u de messenwals. Vergewis u dat er geen hakselresten de messenwals blokkeren of tussen de messen ingeklemd zijn. Als u geen problemen vaststelt, zendt u het apparaat terug naar de klantenserviceafdeling.
• Als de messen niet meer correct snoeien of wanneer de motor overbelast is, controleert u alle onderdelen van uw apparaat en vervangt u de versleten onderdelen. Als een meer uitgebreide reparatie noodzakelijk is, richt u zich tot de klantenserviceafdeling.

Toepassing:

- Opgepast – scherp werktuig. Snij niet in vingers of tenen. Houd voeten en vingers bij het werken altijd op een veilige afstand van de wals en van de uitwerpopening. Er bestaat gevaar voor verwondingen!

- Gebruik het apparaat niet bij regen, bij een slechte weersgesteldheid, in een vochtige omgeving of op een nat grasperk. Werk uitsluitend bij daglicht of bij een goede verlichting.

- Werk niet met het apparaat als u moe of ongeconcentreerd bent of na consumptie van alcohol of na inname van tabletten. Las altijd tijdig een werkpauze in. Ga verstandig te werk.

• Maak u met uw omgeving vertrouwd en let op mogelijke gevaren, die u wegens het geluid van de motor niet kunt horen.
• Let bij het werken en in het bijzonder op hellingen op stabiliteit. Werk altijd haaks op de helling, nooit op- of neerwaarts. Wees uiterst voorzichtig wanneer u op een helling van rijdrichting verandert. Werk niet aan overdreven steile hellingen.
• Bedien het apparaat slechts op staptempo en met beide handen aan het handvat. Wees uiterst voorzichtig wanneer u het apparaat omkeert of naar u toe trekt. Struikelgevaar!
• Starten of bedien de starthefboom voorzichtig in ove-reenstemming met de in deze handleiding vermelde instructies.
• Kantal het apparaat bij het starten niet, tenzij het moet opgetild worden. In dit geval kantelt u het apparaat slechts zoals beslist noodzakelijk is en tilt u enkel de van de bedieningspersoon afgewende zijde op.
• Apparaat niet zonder volledig aangebrachte vangkooi of zonder beschermingsinrichting tegen stoten bedienen. Gevaar voor verwondingen! Houd u steeds op een veilige afstand van de uitwerpopening.
• Gebruik het apparaat niet in de nabijheid van ontvlambare vloeistoffen of gassen. In geval van veronachtzaming bestaat er brand- of ontploffingsgevaar.

Werkonderbreking:

- Na het uitschakelen van het apparaat draait de wals nog

NL

enkele seconden lang. Handen en voeten op een veilige af-stand houden.

• Verwijder stukjes plant enkel bij stilstand van het apparaat. Houd de graswerpopening steeds netjes en vrij.
• Schakel het apparaat uit wanneer u het wenst te transporteren, op te tillen of te kantelen en wanneer er andere oppervlakten dan gras overgestoken worden.
• Laat het apparaat nooit zonder toezicht op de werkplaats achter.
• Schakel het apparaat uit en trek de netstekker uit:
• Altijd wanneer u de machine verlaat
• Voordat u de uitwerpopening reinigt of blokkeringen of verstoppingen verhelpt
• Wanneer het apparaat niet ge- bruikt wordt
• Bij alle onderhouds- en reini- gingswerkzaamheden
• Wanneer de voedingskabel be- schadigd of vastgeraakt is
• Wanneer het apparaat bij werkzaamheden op een hindernis botst of wanneer er zich ongewone trillingen voordoen. Onderzoek in dit geval het apparaat op beschadigingen en laat het eventueel repareren.
• Bewaar het apparaat op een droge plaats en buiten de reikwijdte van kinderen.

Opgepast! Zo vermijdt u beschadigingen aan het apparaat en eventueel daaruit voortvloeiende, lichamelijke letsels:

Onderhoud uw apparaat

• Schakel het apparaat uit en til het op als u het over trappen transporteert.
• Voer telkens vóór gebruik een visuele controle van het apparaat door. Gebruik het apparaat niet wanneer er veiligheidsmechanismen (bijvoorbeeld beschermingsinrichting tegen stoten), onderdelen van de snoei-inrichting of bouten ontbreken, versleten of beschadigd zijn. Controleer in het bijzonder de voedingskabel en de starthefboom op beschadiging. Ter preventie van een balanceerfout mogen beschadigde werktuigen en bouten enkel per set uitgewisseld worden.

- Maak uitsluitend gebruik van reserveonderdelen en accessoires, die door de fabrikant geleverd en aanbevolen worden. Het gebruik van vreemde onderdelen leidt tot het onmiddellijke verlies van de garantieclaim.

- Zorg ervoor dat alle moeren, bouten en schroeven vast aangedraaid zijn en dat het apparaat zich in een veilige operationele toestand bevindt.

- Tracht niet, het apparaat zelf te repareren, tenzij u hiervoor een opleiding genoten hebt. Al de werkzaamheden, die niet in deze handleiding aangegeven worden, mogen uitsluitend door klantenserviceafdelingen, die door ons gemachtigd werden, uitgevoerd worden.

- Behandel uw apparaat met zorg. Houd de werktuigen netjes om beter en veilig te

kunnen werken. Volg de onder- houdsvoorschriften op.

- Overbelast uw apparaat niet. Werk uitsluitend binnen het vermelde vermogensbereik. Gebruik voor zware werkzaamheden geen machines met een zwak vermogen. Gebruik uw apparaat niet door doeleinden, waarvoor het niet bestemd is.

Zorgvuldig omgaan met en gebruiken van accutoestellenn

• Laad de accu's alleen op in acculaders, die door de producent aanbevolen worden. Voor een acculader die geschikt is voor een bepaalde soort accu's bestaat brandgevaar als hij met andere accu's gebruikt wordt.
• Gebruik alleen de daarvoor voorziene accu's in de elektrowerktuigen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
• Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen, die een overbrugging van de contacten zouden kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan tot brandwonden of brand leiden.
• Bij verkeerd gebruik kan vloeistof uit de accu vrijkomen. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, moet u bovendien een arts consulteren. Vrijkomende accuvloeistof kan tot geïrriteerde huid of brandwonden leiden.

Service

a) Laat uw elektrisch werktuig enkel door gekwalificeerd personeel en enkel met originele reserveonderdelen herstellen. Zo wordt gegaran-deerd dat de veiligheid van het apparaat behouden blijft.

Speciale veiligheidsinstructies voor accugereedschap

• Garandeer dat het toestel uitgeschakeld is vooraleer u de accu aanbrengt. Het aanbrengen van een accu in een elektrowerktuig dat ingeschakeld is, kan tot ongevallen leiden.
• Laad uw batterijen uitsluitend binnenshuis op omdat het laadtoestel enkel daarvoor bestemd is.
• Om het risico voor een elektrische schok te verminderen, trekt u de stekker van het laadtoestel uit het stopcontact voordat u het reinigt.
• Stel de accu/het elektrowerk-tuig/het toestel niet gedurende lange tijd bloot aan bezonning en leg ze niet op radiatoren. Hitte beschadigt de accu en er bestaat explosiegevaar.
• Laat een verwarmde accu voor het laden afkoelen.
• Open de accu niet en vermijd een mechanische beschadiging van de accu. Er bestaat gevaar voor kortslutiting en er kunnen dampen vrijkomen die de luchtwegen prikkelen. Zorg voor verse lucht en consulteer een arts in geval van klachten.
• Gebruik geen niet-oplaadbare batterijen!

Restrisico's

Ook als u dit elektrische gereedschap zoals voorgeschreven bedient, blijven er altijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:

a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen wordt.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zijn indien het apparaat gedurende een langere periode gebruikt wordt of niet zoals reglementair voorgeschreven beheerd en onderhouden wordt.

Waarschuwing! Dit elektrische gereedschap produceert tijdens de werking een elektromagnetisch veld. Dit veld kan in bepaalde omstandigheden actieve of passieve medische implantaten in negatieve zin beïnvloeden. Om het gevaar voor ernstige of dodelijke verwondingen te verminderen, adviseren wij personen met medische implantaten, hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine bediend wordt.

Algemene beschrijving

De afbeeldingen voor de bediening en het onderhoud vindt u op de zijde 2 - 3.

Overzicht

1 Bovenste handvatdrager
2 Middelste dragers
3 Klemhendel met opvulringen voor de bevestiging van de stang
4 Onderste drager
5 Opvangzak (niet in het leveringspakket inbegrepen)
6 Stootbeschemin
7 Batterijafdekking
8 Instelwiel
9 Wielen
10 Apparaatgreep
11 Batterij (niet in het leveringspakket inbegrepen)
11a Ontgrendelknop
11b Laadtoestandsindicator
12 Laadtoestandsindicator aan de bovenste grijpstang
13 Aan-/uitschakelaar, met contactchip
14 Veiligheidsbeugel
15 Lader (niet in het leveringspakket inbegrepen)
16 Verticuleerwals (reeds gemonteerd)
17 Ventilatorwals (niet in het leveringspakket inbegrepen)

Beschrijving van de werking

De verticuteermachine en grasmatverluchter bezit twee gemakkelijk uitwisselbare werkwalsen:

een ventilatorwals in harde kunststof met verticaal roterende verende tanden en een verticuteerwals met loodrecht aangebrachte, roestvrij stalen messen.

Het apparaat is met een hoogwaardige behuizing in kunststof met vangkooi en een handvatdrager met klapfunctie uitgerust. Voor de functie van de bedieningsonderdelen verwijzen wij naar de hierna volgende beschrijvingen.

Omvang van de levering

Neem het apparaat voorzichtig uit de verpakking en kijk na, of de hierna volgende onderdelen compleet zijn:

• Akku-Vertikutierer
• 2 Lower bars
• Centre bar
• Bovenste stang
• 6 Klemhendels en opvulringen,

4 schroeven met stangmontage

- Gebruiksaanwijzing

Laadprocedure

In geval u een apparaat met het art.-nr. 76007099 gekocht hebt, worden de batterij en de lader niet meegeleverd.

Mocht u in het bezit van een an- der apparaat uit de Grizzly accu 40V-serie zijn, waarbij de batterij meegeleverd wordt, dan kunt u de batterij van dit apparaat gebruiken.

De compatibele apparaten zijn:

• Accu-heggenschaar AHS 4055 Lion
• Accu-gazontrimmer ART 4032 Lion

- Accutrimmer AS 4026 Lion

- Akku-kettingzaag AKS 4035 Lion

- Accu-bladblazer ALS 4025 Lion

• Accu-grasmaaier ARM 4046 A-Lion Set
• Accu-grasmaaier ARM 4038 Lion Set
• Accu-grasmaaier ARM 4051 A Lion Set

Neem anders contact op met het Service Center (zie onderdelen/accessoires). Daar kunt u de bat-

terij en de bijbehorende lader aanschaffen.

Stel de accu niet bloot aan extreme omstandigheden zoals warmte en schokken. Er bestaat gevaar voor verwondingen door uitlopende elektrolytoplossing! Spoel bij contact met de ogen of met de huid de betrokken plaatsen met water of neutralisator en raadpleeg een arts.

Laad de accu uitsluitend in droge lokalen op.

Het buitenste oppervlak van de accu moet schoon en droog zijn voordat u het laadtoestel aan- sluit. Er bestaat gevaar voor ver- wondingen door een elektrische schok.

Laad uitsluitend met het ingesloten, originele laadtoestel op.

• De batterij bereikt slechts na meermaals laden haar volle capaciteit.
• Laad de accu vóór het eerste gebruik op. De accu niet meermaals na elkaar even opladen.
• Laad de accu bij wanneer het apparaat te langzaam draait.
• Een beduidende kortere werkingstijd ondanks de opgeladen toestand geeft aan dat de accu opgebruikt is en vervangen moet worden. Gebruik uitsluitend een originele reserveaccu, die u via de klantenservice kunt verkrijgen.
• Neem in ieder geval de telkens geldende veiligheidsinstructies en tevens de bepalingen en aanwijzingen ter bescherming van het milieu in acht.
• Defecten, die het gevolg van een on- oordeelkundige hantering zijn, vallen niet onder de garantie.

Accu aanbrengen/verwijderen

1. Voor het plaatsen van de batterij (11) in het apparaat, opent u de batterijafdekking (7) en schuift u de batterij (11) in het apparaat. Ze klikt hoorbaar vast.

2. Om de batterij uit het apparaat te verwijderen, opent u de batterijafdekking (7), drukt u op de ontgrendelknop (11a) en trekt u de batterij eruit.

Accu opladen

Laat een zonet ontladen accu (11) ca. 15 minuten lang afkoelen voordat u deze in het laadtoestel (15) plaatst. .

1. Neem eventueel de accu (11) uit het apparaat.
2. Schuif de accu (11) op het laadtoestel (15). De accu klikt hoorbaar vast.
3. Sluit het laadtoestel (15) aan op een stopcontact.
4. Na een beëindigde laadprocedure verbreekt u het laadtoestel (15) van het stroomnet.
5. Druk de ontgrendeltoetsen (B 11a) aan de accu (11) in en trek de accu uit het laadtoestel (15).

Verbruikte accu's

• Een beduidend kortere werkingsduur ondanks oplading geeft aan dat de accu opgebruikt is en vervangen moet worden. Gebruik uitsluitend een origineel reserve accupack, dat u via de klantenserviceafdeling kunt verkrijgen.
• Neem in ieder geval de telkens geldende veiligheidsinstructies en ook de bepalingen en aanwijzingen met

betrekking tot de bescherming va het milieu in acht (zie "Afvalverwerking en milieubescherming").

Montage-instructies

Schakel vóór alle werken aan het apparaat het apparaat uit en trek de veiligheidssleutel (E 13) eruit.

Handvatdrager monteren

(niet in het leveringspakket inbegrepen)

1. Steek de onderste stang (4) in de behuizing van het apparaat en schroef ze met vast met een klemhendel (3), resp. een opvulring.

2. Schroef de middelste stang (2) met respectievelijk een schroef, een opvulring en een klemhendel (3) vast aan de onderste stang (4).

3. Schroef de bovenste grijpstang (1) op elke kant met resp. een schroef, een opvulring en een klemhendel (3) vast aan de middelste stang (2).

4. Beestig het apparaatsnoer met de beide kabelklemmen (22) aan de draagbalk.

Vangkooi monteren/ledigen

(niet in het leveringspakket inbegrepen)

Opgelet: apparaat niet zonder beschermingsinrichting tegen stoten bedienen. Gevaar voor verwondingen!

De vangkooi wordt in dichtgeklapte toe-stand geleverd en moet vóór gebruik in het apparaat gemonteerd worden.

Vangzak monteren

1. Verbind het stangenmechanisme (18) van de vangkooi.
2. Trek de opvangzak over het stangenstelsel.
3. Draai de kunststof lussen van de opvangzak over het stangenstelsel van de opvangzak en klem de kunststof lussen vast.

Werkstand: 1

Kies bij werkzaamheden met het nieuwe apparaat deze instelling.

Verstelposities: 2,3,4

Bij toenemende slijtage van de messen of van de verende tanden kan de werkstand neergelaten worden.

Slijtage herkent u aan een almaar slechter wordend werkresultaat.

1. Til de beschermingsinrichting tegen stoten (6) op.
2. Schuif de pennen (20) aan het stangenmechanisme (18) van de vangkooi in de opname aan de behuizing van het apparaat.
3. Laat de beschermingsinrichting tegen stoten los, deze houdt de vangkooi (5) in positie.

Het apparaat bevindt zich bij levering in de transportpositie.

1. Om de werkstand in te stellen, moet het apparaat uitgeschakeld zijn.
2. Trek de instelknop (zie A 8) naar boven. Draai aan de instelknop en duw hem tot in de gewenste vergrendelde stand. Houd daarbij met de tweede hand het apparaat vast.

Vangkooi afnemen/ledigen:

1. Til de beschermingsinrichting tegen stoten (6) op en neem de vangkooi (5) eruit.

Bediening

Neem de geluidsreductie en lokale voorschriften in acht.

Arbeidsposities instellen

Het apparaat bezit 5 hoofdinstelpositions::

De positie „0“ stemt overeen met de transport-positie. In deze stand bestaat de maximale veiligheidsafstand van het werktuig tot de grond.

De instelknop dient niet om de hoogte in te stellen, maar om de slijtage te compenseren. De keuze van een verstelpositie zonder overeenkomstige slijtage kan tot overbelasting van de motor en tot beschadiging van de wals leiden.

In- en uitschakelen

Let er vóór het inschakelen op dat het apparaat geen voor-werpen raakt. Houd voeten en handen op een veilige afstand van de wals en van de uitwerpopening. Er bestaat gevaar voor verwondingen!

1. Plaats het apparaat op een effen grasveld.
2. Overtuig u ervan dat de batterij (A 11) is geplaatst (zie "Batterij verwijderen / plaatsen").

Inschakelen:

1. Steek de contactchip in de daar- voor bestemde opening aan de in-/uitschakelaar (13).
2. Voor het inschakelen bedient u de aan-/uitschakelaar (13) en houdt u die vast, terwijl u op de veiligheidsbeugel (14) aan de beugelgreep (1) drukt. Laat de aan/uit schakelaar (13) los – het apparaat start.

Uitschakelen:

1. Laat de veiligheidsbeugel (14) los.

Bescherming tegen overbelasting: in geval van overbelasting van het apparaat schakelt de motor automatisch uit. Laat de starthefboom los en start het apparaat na een afkoeltijd van ongeveer 1 minuut opnieuw.

Laadtoestand van de batterij controleren

De laadtoestandsindicator (11b) signaleert de laadtoestand van de batterij (15). Eens de batterij in het apparaat ingebracht is, kan de laadtoestand van de batterij ook op de laadtoestandindicator (A 12) op de bovenste grijpstang afgelezen worden.

Druk op de knop voor de laadt-oestandsindicator (11b) van de batterij (11). De laadtoestand van de accu wordt aangeduid met de betreffende led-lamp die begint te branden.

max. 40-V-Lithium-Ion

Alternatief, als de batterij ge- plaatst is:

Druk op de POWER-knop van de laadtoestandsindicator (A 12) aan de bovenste grijpstang. De laadtoestand van de batterij wordt aangeduid met de betreffende led-lamp die begint te branden.

Werken met het apparaat

Om een onderhouden gazon te verkrijgen, bevelen wij u aan, telkens na 4 tot 6 we- ken te verluchten. Het verticuteren is een meer intensieve ingreep dan het verluch- ten en hoeft daarom slechts één keer per jaar te gebeuren. Het beste tijdstip is het voorjaar na het eerste maaien.

Werk op hellingen altijd haaks op de helling. Wees uiterst voorzichtig bij het achteruitstappen en het trekken aan het apparaat. Er bestaat struikelgevaar!

Hoe korter het gazon gemaaid is, hoe beter het behandeld kan worden. Daardoor wordt het apparaat minder belast en wordt de levensduur van de wals verlengd.

• U kunt het apparaat met of zonder vangkooi gebruiken. Om te verluchten, is het aanbevelenswaardig, met vangkooi te werken en om te verticuteren zonder vangkooi.
• Verwijder eventueel aardresten aan de veren van de beschermingsinrichting tegen stoten en/of van de behuizing van het apparaat om de sluitfunctie van de beschermingsinrichting tegen stoten te garanderen. Bij de werking zonder vangz-

ak moet de beschermingsinrichting tegen stoten volledig gesloten zijn.

- Verwijder eventueel aardresten aan de veren van de beschermingsinrichting tegen stoten en/of van de behuizing van het apparaat om de sluitfunctie van de beschermingsinrichting tegen stoten te garanderen. Bij de werking zonder vangzak moet de beschermingsinrichting tegen stoten volledig gesloten zijn.

Schakel na het werk en voor het transport het apparaat uit, trek de contactchip (E 13) uit en wacht tot de wals tot stilstand is gekomen.

• Gebruik voor het transport van het apparaat de transportstand 0 (zie „Werkstand instellen“).
• Til het apparaat voor het transport over trappen en gevoelige oppervlakten (bijvoorbeeld tegels) op.
• Reinig het apparaat telkens na gebruik (zie „Reiniging, onderhoud, opslag“).
• Na de behandeling van grasperken, waar er veel mos aanwezig is, is het aanbevelenswaardig, vervolgens extra te zaaien. De grasvlakte regenereert dan sneller.

Uitwisselen van de wals

Schakel na het werk het apparaat uit, trek de contactchip (E 13) uit en wacht tot de wals tot stilstand is gekomen.

Draag bij de omgang met de wals handschoenen.

1. Draai het apparaat om.

2. Draai de bevestigingsschroef (22) los en klap de lagerafdekking (23) weg.

3. Til de wals schuin op en trek de as (24) uit de opname.

4. Breng de nieuwe wals in omgekeerde volgorde aan.

Reiniging, onderhoud, opslag

Laat werkzaamheden, die niet in deze handleiding beschreven zijn, door een door ons gemachtigde klantenserviceafdeling doorvoeren. Gebruik uitsluitend originele onderdelen.

Draag bij de omgang met de wals handschoenen.

Schakel vóór alle onderhouds- en reinigingswerkzaamheden het apparaat uit, trek de veiligheidssleutel (E 13) uit en wacht tot de wals tot stilstand is gekomen.

Algemene reinigings- en onderhoudswerkzaamheden

Spuit het apparaat niet met water af en reinig het niet onder stromend water. Er bestaat gevaar voor een elektrische schok en het apparaat zou beschadigd kunnen worden.

• Verwijder na de werkzaamheden vastklevende resten van planten van de wielen, de verluchtingsopeningen, de grasuitwerpopening en de wals. Gebruik daarvoor geen harde of puntige voorwerpen, ze zouden het apparaat kunnen beschadigen.
• Verwijder eventueel aardresten van de beschermingsinrichting tegen stoten en/of van de behuizing van het apparaat om de sluitfunctie van de

NL

beschermingsinrichting tegen stoten te garanderen.

• Ledig de vangkooi volledig.
- Houd het apparaat steeds netjes. Gebruik geen reinigings- c.q. oplosmiddelen.

Wij zijn niet aansprakelijk voor door onze apparaten veroorzaakte beschadigingen, voor zover deze door een ondeskundig uitgevoerde reparatie of door het gebruik van niet-originele onderdelen c.q. door een in strijd met de bepalingen zijnde toe-passing veroorzaakt worden.

Opslag

• Neem de batterij uit het apparaat als u het apparaat gedurende langere tijd niet zult gebruiken (bv. tijdens de winter).
• Bewaar de batterijen in halfgeladen toestand. Tijdens een langdurige opslag moeten de batterijen 40-60% geladen zijn (er branden twee led-lampen van de laadtoestandindicator (A 11a, resp. A 12).
• Controleer tijdens een langdurige opslag de laadtoestand ongeveer elke 3 maanden en laad de batterij indien nodig bij.
• Bewaar de batterijen bij een temperatuur van 10 °C tot 25 °C. Vermijd extreme koude of hitte tijdens de opslag, opdat de prestaties van de batterij niet zouden verzwakken.

Om plaats te besparen kan de stang worden samengeklapt nadat de klemhendels (3) zijn los ge- maakt.

Afvalverwerking en mili- eubescherming

Onderwerp apparaat, accessoires en verpakking aan een milieuvriendelijke recyclage.

Elektrische apparaten horen niet thuis bij huishoudelijk afval.

Gooi de batterij niet bij het huisvuil, in het vuur (ontploffingsgevaar) of in het water. Beschadigde batterijen kunnen het milieu en uw gezondheid schaden als er giftige dampen of vloeistoffen ontsnappen.

• Geef het apparaaat en de lader af bij een recyclingcentrum.
• Voer batterijen in ontladen toestand af. We bevelen aan om de polen af te dekken met tape ter bescherming te-gen kortsluiting. Open de batterij niet.
• Voer batterijen af volgens de plaatselijke voorschriften. Geef batterijen af op een inzamelpunt voor oude batterijen, vanwaar ze worden meegegeven voor een milieuvriendelijke recyclage. Vraag hiervoor raad bij uw plaatselijke afvalmaatschappij of ons service-center.
• De afvoer van uw defecte, ingezonden apparaten voeren we gratis uit.
• Voer het snijgoed af bij de compostproductie en werp dit niet in de vuilnisbakken.

Garantie

• Voor dit apparaat verlenen wij 24 maanden garantie. Deze garantie geldt uitsluitend tegenover de eerste koper en kan niet overgedragen worden.
• Dit apparaat is niet geschikt voor industrieel gebruik. Bij een industrieel

gebruik komt de garantie te vervallen.

• Schade, die aan natuurlijke slijtage, overbelasting of een ondeskundige bediening te wijten is, blijft van de garantie uitgesloten. Bepaalde componenten zijn onderhevig aan normale slijtage en zijn van de garantie uitgesloten. In het bijzonder daartoe behoren: verticuteerwals.
• De vereiste voorwaarde voor de garantievergoedingen is bovendien dat de in de gebruiksaanwijzing vermelde onderhoudsintervallen in acht genomen werden en dat aan de aanwijzingen met het oog op de reiniging, het onderhoud en de instandhouding gevolg gegeven werd.
• Schade, die door materiaal- of fabricagefouten ontstaan is, wordt kosteloos door een vervangende levering of door een reparatie verholpen.
• Der vereiste voorwaarde is dat het apparaat in een niet-gedemonteerde toestand en met aankoopbon en garantiebewijs aan de dealer teruggegeven wordt.

Reparatieservice

- U kunt reparaties, die niet onder de garantie vallen, mits berekening door ons servicecenter laten doorvoeren. Ons servicecenter werkt voor u graag een bestek uit.

Wij kunnen enkel apparaten behandelien, die voldoende verpakt en gefrankeerd toegezonden werden.

• Non-franco – volumineus goed, per expresse of met andere speciale vracht – ingezonden apparaten worden niet in ontvangst genomen.
• Uw apparaten worden gratis door ons geëvacueerd.

Technische informatie

Verticuteermachine en grasmatverluchter

Motorspanning....max. 40 V==

Onbelast toerental n_0 .....3200 min ^-1

Onbelaste looptijd......max. 48 min*

Werkbreedte......ca. 380 mm

Beschermingsniveau ....☐ III

Veiligheidsklasse IPX1

Gewicht.... 11,8 kg

Geluidsdrukniveau (L_pA) ..... 77,6 dB (A), K_pA=3 dB

Geluidsvermogensniveau (L WA ) gewaarborgd....92 dB(A) gemeten....89 dB(A); K WA =2,46 dB

Trilling ( a_n ). aan de handgreep0,98m/s ^2 ; K=1,5 m/s ^2

Accu (Li-Ion)......DYMA81

Nominal spanning ....max. 40 V ===

Capaciteit 2,5 Ah

Energie....90 Wh

Laadtijd......ca. 2,5 h

Laadtoestel...... DYMA82

Ingangsspanning ....

input......220-240 V\~; 50 Hz

Uitgangsspanning/ Output....40 V==; 1 A

Beschermingsklasse ...... ☐ II

Veiligheidsklasse......IP20

* De effectieve looptijd van een volledig geladen batterij hangt af van de gebruiksmodus en de belasting.

Geluids- en trilwaarden werden vastgesteld in overeenstemming met de normen en bepalingen die in de conformiteitsverklaring zijn vermeld.

Technische en optische wijzigingen kunnen in het kader van de verdere ontwikkeling zonder aankondiging voorkomen.

Alle afmetingen, instructies en gegevens

NL

zijn daarom onderhevig aan verbeteringen. Rechtsvorderingen, die op grond van de gebruiksaanwijzing worden ingediend, kunnen daarom niet geldend worden geemaakt.

De aangegeven trillingemissiewaarde werd volgens een genormaliseerd testmethode gemeten en kan ter vergelijking van een stuk elektrisch gereedschap met een ander gebruikt worden. De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de blootstelling benut worden.

Waarschuwing:

De trilemissiewaarde kan tijdens het werkelijke gebruik van het elektrische werktuig van de vermelde waarde afwijken, afhankelijk van de manier waarop het elektrisch werktuig wordt gebruikt. Er is de noodzaak veiligheidsmaatregelen voor de bescherming van de gebruiker vast te leggen, die gebaseerd zijn op een inschatting van de blootstelling tijdens de werkelijke gebruiksomstandigheden (hierbij moeten alle onderdelen van de bedrijfscyclus in acht worden genomen, bij voorbeeld momenten, waarop het elektrische apparaat is uitgeschakeld en die momenten waar het is ingeschakeld, maar draait zonder belasting).

Reserveonderdelen

Reserveonderdelen en accessoires verkrijgt u op www.grizzly-service.eu

Indien u geen Internet hebt, neem dan telefonisch contact op met het Service-Center (zie „Service-Center“). Hou de onderstaande bestelnummers klaar.

Accu....80001176
Laadtoestel 80001096
Snellader 80001097
Handvatdrager....91097028
Ventilatorwals 91097020

Foutmeldingen

Probleem Mogelijke oorzaak Oplossing
Abnormale geluiden, gerammel of trillingen	Onzuiverheden op de wals Onzuiverheden verwijderen
	Verende tanden of walsmessen beschadigd	Wals vervangen
	Wals niet juist gemonteerd	Wals juist monteren (zie hoofdstuk “Vervangen van de wals”)
	Slippende tandriem Reparatie door servicecenter
Apparaat start nie	Accu ontladen Accu laden (zie „Laadprocédé“
	Accu niet aangebracht Accu aanbrengen (zie „Bediening“)
	Schakelaar “Aan/uit” defect	Reparatie door servicecenter
	Motor defect
Motor wordt uit-geschakeld	Blokkering door vreemde voorwerpen	Vreemd voorwerp verwijderen
	Gras te lang Grotere maaihoogte instellen
	Uitwerpkanaal verstopt Gras verwijderen
	Overbelastingsbeveiliging wordt actief	Laat het apparaat gedurende min. 1 min. afkoelen
	Intern loszittend contact Reparatie door servicecenter
Resultaat van het werk niet bevredigend of motor werkt moeilijk	Verende tanden van de ventilatorwals versleten	Wals vervangen
	Messen van de verticuleerwals stomp of beschadigd	Wals vervangen
	Tandriem defect Reparatie door servicecenter
	Transportpositie of verkeerde werkpositie geselecteerd	Werkpositie of aangepaste positie selecteren (zie hoofdstuk “Werkposities instellen”)
	Gras te hoog Voormaaien, zie hoofdstuk “Bediening”

Sommaire

NL	Vertaling van de originele CE-conformiteitverklaring
Hiermede bevestigen wij dat de Accu verticuteermachine en grasmatverluchter bouwserie ARV 4038 Lion Serienummer 20171100001 - 20171100200
aan de hierna volgende, van toepassing zijnde EU-richtlijnen
2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU*
Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast:
EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 50636-2-92:2014 • EN 60335-1:2012/A11:2014 EN ISO 12100:2010
Bovendien wordt in overeenstemming met de geluidsemissierichtlijn 2000/14/EC bevestigd: akoestisch niveau Gegarandeerd: 92 dB(A) Gemeten: 89 dB(A) Toegepaste conformiteitbeoordelingsprocedure in overeenstemming met Annex V, 2000/14/EC
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant:
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim, 30.11.2017	(Christian Frank, Documentatiegelastigde)

* Het hierboven beschreven voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

Bezoekadres: Papierbaan 55

9672 BG Winschoten

Postadres: Antwoordnummer 300

9670 WB Winschoten

Tel.: [phone]

0597 413753

Fax: [phone]

e-mail: [e-mail]

FR SAV03

ZA de la verrerie

03210 Souvigny
