MANUALE UTENTE ARV 4038 Grizzly

Scarificatore e arieggiatore a batteria

Traduzione delle istruzioni per l'uso in originale

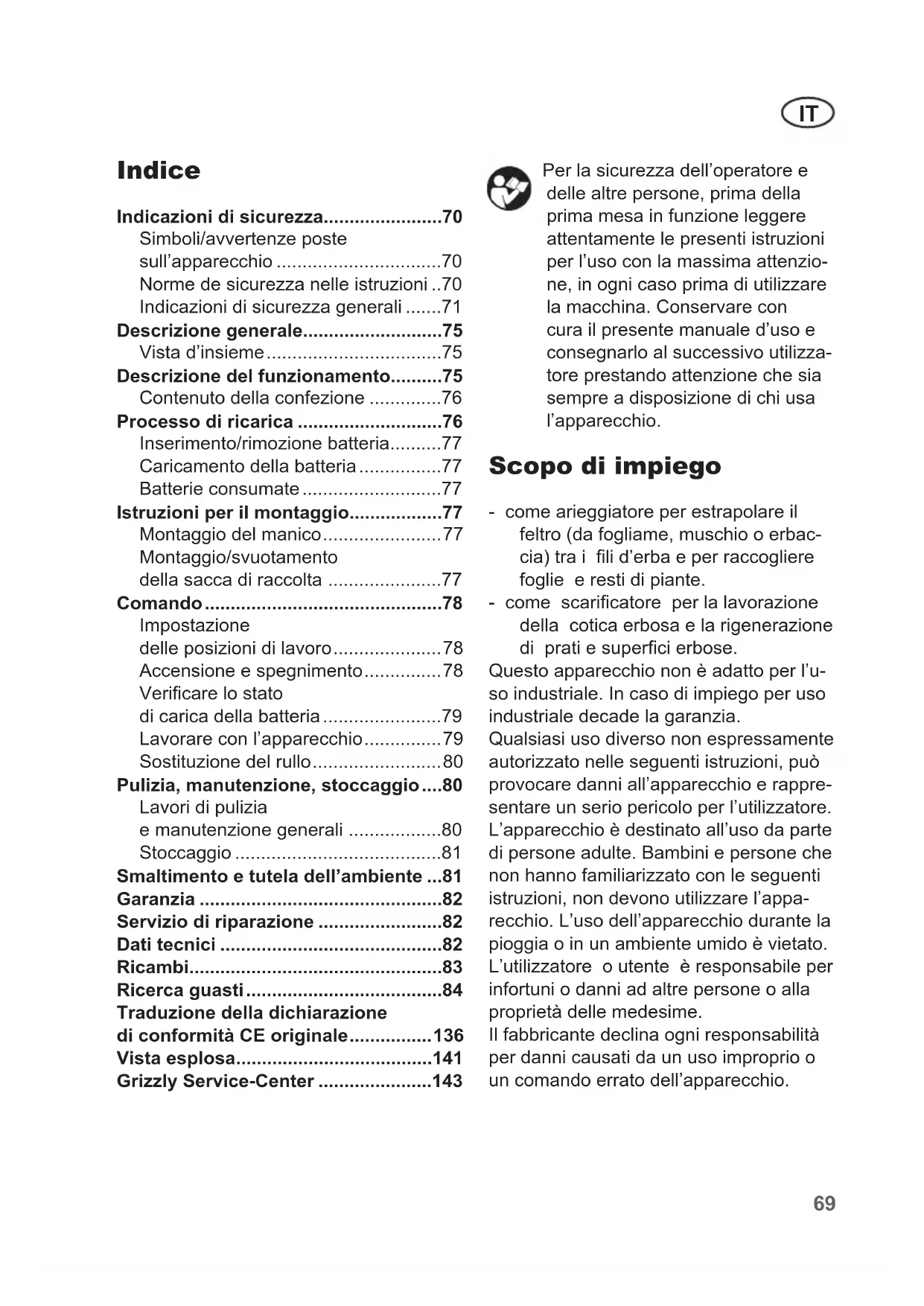

Indicazioni di sicurezza....70

Simboli/avvertenze poste sull'apparecchio ....70 Norme de sicurezza nelle istruzioni ..70 Indicazioni di sicurezza generali ....71

Descrizione generale....75

Descrizione del funzionamento......75

Contenuto della confezione .....76

Processo di ricarica 76

Inserimento/rimozione batteria....77 Caricamento della batteria....77 Batterie consumate....77

Istruzioni per il montaggio....77

Montaggio del manico....77 Montaggio/svuotamento della sacca di raccolta....77

Comando....78

Impostazione delle posizioni di lavoro....78 Accensione e spegnimento....78 Verificare lo stato di carica della batteria....79 Lavorare con l'apparecchio....79 Sostituzione del rullo....80

Pulizia, manutenzione, stoccaggio ....80

Lavori di pulizia e manutenzione generali ....80 Stoccaggio ....81

Smaltimento e tutela dell'ambiente ...81

Garanzia 82

Servizio di riparazione ....82

Dati tecnici 82

Ricambi....83

Ricerca guasti....84

Traduzione della dichiarazione di conformità CE originale......136

Vista esplosa....141

Per la sicurezza dell'operatore e delle altre persone, prima della prima mesa in funzione leggere attentamente le presenti istruzioni per l'uso con la massima attenzione, in ogni caso prima di utilizzare la macchina. Conservare con cura il presente manuale d'uso e consegnarlo al successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa l'apparecchio.

Scopo di impiego

- come arieggiatore per estrapolare il feltro (da fogliame, muschio o erbaccia) tra i fili d'erba e per raccogliere foglie e resti di piante. - come scarificatore per la lavorazione della cotica erbosa e la rigenerazione di prati e superfici erbose.

Questo apparecchio non è adatto per l'u-so industriale. In caso di impiego per uso industriale decade la garanzia.

Qualsiasi uso diverso non espressamente autorizzato nelle seguenti istruzioni, può provocare danni all'apparecchio e rappresentare un serio pericolo per l'utilizzatore. L'apparecchio è destinato all'uso da parte di persone adulte. Bambini e persone che non hanno familiarizzato con le seguenti istruzioni, non devono utilizzare l'apparecchio. L'uso dell'apparecchio durante la pioggia o in un ambiente umido è vietato. L'utilizzatore o utente è responsabile per infortuni o danni ad altre persone o alla proprietà delle medesime.

Il fabbricante declina ogni responsabilità per danni causati da un uso improprio o un comando errato dell'apparecchio.

IT

Indicazioni di sicurezza

Questo paragrafo tratta le principali norme di sicurezza durante il lavoro con l'apparecchio.

Simboli/avvertenze poste sull'apparecchio

Attenzione!

Leggere attentamente le istruzioni d'uso.

Pericolo di lesioni a causa di parti catapultate.

Tenere lontane le persone dal tosaerba.

Attenzione – Lame da taglio affi late! Tenere lontani piedi e mani. Pericolo di lesioni!

Spegnere il motore ed estrarre la chiave dell'accensione prima di effettuare interventi di regolazione o pulizia

Non utilizzare su superfi ci oblique

Non utilizzare lo scarifi ca- tore/arieggiatore a batteria in presenza di pioggia o su prati umidi. Attenzione! Peri- colo di scossa elettrica

Attenzione sulle sca- le! Spegnere l'apparecchio e sollevarlo quando

viene trasportato sulle scale.

Per fermare l'apparecchio, rilasciare l'interruttore di sicurezza

larghezza di lavoro

Indicazione del livello di rumore L_WA in dB.

Regolazione dell'altezza di lavoro

Norme de sicurezza nelle istruzioni

Simboli di pericolo con indicazioni relative alla prevenzione di danni a cose e persone.

Simboli di divieto (al posto del punto esclamativo il divieto viene delucidato) con indicazioni relative alla prevenzione di danni.

Simboli di avvertenza con informazioni relative ad un uso corretto dell'apparecchio.

Indicazioni di sicurezza generali

In caso di un uso improprio questo apparecchio può causare ferite gravi. Prima di lavorare con l'apparecchio, leggere attentamente le istruzioni d'uso e familiarizzare con tutti i componenti. Conservare le presenti istruzioni in un luogo sicuro in modo tale che possano essere a disposizione in ogni momento.

Lavorare con l'apparecchio:

Attenzione! L'apparecchio può provocare ferite gravi. In questo modo si evitano incidenti e ferite:

Preparazione:

• Non consentire mai a bambini o ad altre persone che non conoscono le istruzioni d'uso, di usare l'apparecchio. Le disposizioni locali possono stabilire l'età minima delle persone che comandano l'apparecchio.
• È ammesso l'utilizzo del presente apparecchio da parte di persone con capacità siche, sensoriali o intellettive limitate oppure con carente esperienza e/o conoscenza, se queste vengono sorvegliate o istruite sull'uso sicuro dell'apparecchio e comprendano i pericoli che ne derivano. È vietato far giocare i bambini con l'apparecchio.

• Persone con problemi motori possono usare l'apparecchio solo se sorvegliati.

• Non accendere mai l'apparecchio in presenza di persone, in particolare bambini, e animali domestici nelle vicinanze.

• Controllare l'area sulla quale viene impiegato l'apparecchio e rimuovere pietre, bastoni, li metallici o altri corpi estranei che potrebbero essere prelevati e catapultati.

Non usare l'apparecchio per spianare dislivelli nel terreno.

- Indossare sempre abbiglia- mento da lavoro come scarpe chiuse con suola antiscivolo, un pantalone lungo resistente, protezione per le orecchie e occhiali protettivi. Non usare l'apparecchio scalzi o con san- dali aperti.

- Non lavorare con un apparecchio danneggiato, incompleto o trasformato senza l'autorizzazione del fabbricante. Non lavorare con dispositivi di sicurezza danneggiati o mancanti (p. es. leva d'azionamento, pulsante di sblocco, protezione antiurto).

- Non mettere mai fuori uso i dispositivi di sicurezza (p. es. bloccando la leva d'aziona- mento).

- Bambini devono essere sorvegliati, per garantire che non giochi con l'apparecchio.

- Assicurarsi prima dell'avvio dell'apparecchio che non siano inseriti oggetti o rametti nell'apertura della lama, che l'apparecchio abbia una posizione stabile e che la zona di lavoro sia ordinata e non bloccata.

Controllare le condizioni della prolunga e la conduttura di

IT

collegamento dell'apparecchio. Usare i dispositivi di sicurezza necessari.

• Se il vostro apparecchio presenta vibrazioni o rumori anomali durante l'accensione, staccare la spina di rete dalla presa e controllare il cilindro portalame. Assicurarsi che non vi siano residui di materiale triturato che bloccano il cilindro portalame o che vengono incastrati tra le lame. Se non si riscontrano problemi, restituire l'apparecchio al punto di assistenza clienti.
• Se le lame non tagliano più correttamente o il motore è sovraccarico, controllare tutte le parti dell'apparecchio e sostituire le parti consumate. Se è necessaria una riparazione più accurata, rivolgersi al punto di assistenza clienti.

Uso:

• Attenzione – utensili appuntiti. Pericolo di tagliarsi le dita delle mani o dei piedi. Tenere mani e piedi sempre lontani dal cilindro e dall'apertura di espulsione durante il lavoro. Pericolo di lesioni!
• Non usare l'apparecchio sotto la pioggia, con maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce del giorno o con una buona illuminazione.

• Non lavorare con l'apparecchio, se si è stanchi o deconcentrati oppure dopo aver assunto alcolici o farmaci. Fare pause regolari. Lavorare con cognizione di causa.

• Familiarizzare con l'ambiente e prestare attenzione ad eventuali pericoli che non si possono sentire a causa del rumore del motore.

• Durante il lavoro prestare attenzione ad una posizione ben salda, in particolare sui pendii. Lavorare sempre trasversalmente al pendio, mai su e giù. Usare particolare prudenza quando si inverte la direzione di marcia sul pendio. Non lavorare su pendii eccessivamente ripidi.
• Condurre l'apparecchio con passo cadenzato e tenendo entrambe le mani sul manico. Usare particolare prudenza durante le manovre. Pericolo di inciampare!
• Avviare o azionare la leva d'avvio con cautela secondo le indicazioni delle presenti istruzioni.
• Non ribaltare l'apparecchio con il motore acceso, salvo nei casi in cui deve essere sollevato. In questo caso ribaltare l'apparecchio solo fino a dove è strettamente necessario e sollevare solo il lato lontano dall'utilizzatore.
• Non azionare l'apparecchio senza il cestino di raccolta ben fissato o senza protezione antiurto. Pericolo di ferite! Mante-nersi sempre lontani dall'apertura di espulsione.
• Non usare l'apparecchio nel- le vicinanze di liquidi o gas infiammabili. La mancata os- servanza di questa avvertenza può generare pericoli di incen- dio o esplosione.

Interruzione del lavoro:

- Dopo lo spegnimento dell'apparecchio il rullo continua a girare per alcuni secondi. Tenere lontani mani e piedi.

- Rimuovere i residui di piante solo quando l'apparecchio è fermo. Tenere sempre pulita e libere l'apertura di espulsione dell'erba.

- Spegnere l'apparecchio quando viene deve essere trasportato, sollevato o ribaltato e quando si attraversano superfici diverse dal prato.

- Non lasciare mai l'apparecchio incustodito sul posto di lavoro.

- Spegnere l'apparecchio e staccare la spina di rete:

- ogni volta che si abbandona la macchina,

- prima di pulire l'apertura di espulsione o di rimuovere i bloccaggi o gli intasamenti,

- quando l'apparecchio non viene usato,

- durante tutti i lavori di manutenzione e pulizia,

- quando il cavo di rete è dan- neggiato o intrecciato,

- quando l'apparecchio incontra un ostacolo o si verificano vibrazioni insolite durante il lavoro. In questo caso controllare l'apparecchio per verificare l'eventuale presenza di danneggiamenti e, in caso, provvedere alla riparazione.

- Conservare l'apparecchio in un luogo asciutto e lontano dalla portata di bambini

Attenzione! In questo modo si evitano danneggiamento all'apparecchio ed eventuali danni consequenziali a persone:

Cura dell'apparecchio:

• Spegnere l'apparecchio e sollevarlo, quando viene trasportato su scale.
• Prima di ogni utilizzo effettuare un controllo visivo dell'apparecchio. Non usare l'apparecchio in mancanza dei dispositivi di sicurezza (p. es. protezione antiurto), di componenti del dispositivo di taglio o di bulloni oppure in caso di usura o danneggia- mento dei medesimi. Controllare in particolare se il cavo di rete e la leva d'azionamento presenta- no danneggiamenti. Per evitare sbilanciamenti gli utensili e i bulloni danneggiati possono essere sostituiti solamente nel set com- pleto.
• Usare solo ricambi o accessori forniti o consigliati dal fabbricante. La sostituzione di parti estranee comporta l'immediata perdita del diritto di garanzia.
  • Assicurarsi che tutti i dadi, i bulloni e le viti siano ben strette e che l'apparecchio si trovi in condizioni di lavoro sicure.
• Non tentare di riparare l'appa-recchio autonomamente, salvo nei casi in cui si è adeguata-mente specializzati in materia. Tutti i lavori non specificati nel-le seguenti istruzioni devono essere eseguiti esclusivamente dai punti di assistenza clienti da noi autorizzati.

IT

• Trattare il proprio apparec- chio con cura. Tenere puliti gli utensili per poter garantire un lavoro migliore e più sicuro. Seguire le istruzioni di manu- tenzione.
• Non sovraccaricare l'apparecchio. Lavorare solo nell'ambito del campo di potenza specificato. Non usare macchine a bassa potenza per lavori pesanti. Non usare l'apparecchio per scopi diversi da quelli stabiliti.

Trattamento e uso accurato di apparecchi a batteria

• Ricaricare le batterie solo con caricabatteria consigliati dal produttore. Un caricabatteria adatto per un determinato tipo di batterie è a rischio di incendio se viene usato con altri tipi di batteria.
• Usare solo batterie previste per gli elettrodomestici. L'uso di altre batterie può causare lesioni e pericolo di incendio.
• Tenere la batteria non usata lontana da graffe, monete, chiavi, chiodi, viti o altri oggetti di minuteria metallici che possono causare un cavallottamento dei contatti. Un corto circuito tra i contatti della batteria può causare ustioni o incendi.
• In caso di un'applicazione non corretta possono verificarsi fuoriuscite di liquidi dalla batteria. Evitare il contatto. In caso di contatto involontario, sciacquare con acqua. Se il liquido viene a contatto con gli occhi, consultare anche un medico. Fuorius-

cite di liquido della batteria può causare irritazioni della pelle o ustioni.

ASSISTENZA

- Prima di ogni utilizzo controllare l'apparecchio elettrico e affidarne la riparazione a personale qualificato che utilizzi solo pezzi di ricambio originali. In tal modo si garantisce il mantenimento della sicurezza dell'apparecchio.

Informazioni di sicurezza specifiche per l'apparecchio senza filo.

• Assicurarsi che l'apparecchio sia spento prima di inserire la batteria. L'inserimento di una batteria in un elettrodomestico acceso può causare infortuni.
• Caricare le batterie solo in ambienti interni, il caricabatteria non adatto per l'uso esterno. Pericolo di schock elettrico!
• Per ridurre il rischio di scosse elettriche, staccare la spina del caricabatteria dalla presa, prima di pulirlo.
• Non esporre l'apparecchio a for- ti irradiazioni solari per periodi prolungati e non posizionarli su corpi riscaldanti. Il calore dann- eggia la batteria e genera peri- colo di esplosioni.
• Lasciare raffreddare una batteria surriscaldata prima di ricaricarla.
• Non aprire la batteria e prevenire eventuali danneggiamenti meccanici della batteria. Pericolo di corto circuito e di fuoriuscita di vapori che irritano le vie respiratorie. Assicurare sufficiente

aerazione e in caso di disturbi consultare anche un medico.

- Non usare batterie non ricaricabili. L'apparecchio potrebbe venire danneggiato.

Rischi Residui

Anche se questo utensile elettrico viene usato conformemente alle disposizioni, rimangono sempre rischi residui. I seguenti pericoli possono verificarsi in relazione alla tipologia costruttiva e al tipo di esecuzione di questo elettrodomestico:

a) Lesioni da taglio
b) Danni all'udito, qualora non venga indossata un'adeguata protezione dell'udito.
c) Danni alla salute risultanti dalle oscillazioni mano-braccio, quando l'apparecchio viene usato per un periodo prolungato o non viene condotto o manutenuto conformemente alle disposizioni.

Avvertenza! Questo utensile elettrico genera un campo magnetico durante il funzionamento. In determinate condizioni questo campo può compromettere gli impianti medici attivi o passivi. Per ridurre il pericolo di lesioni gravi o letali, consigliamo alle persone con impianti medici di consultare il medico e il produttore dell'impianto medico prima di aziona-re la macchina.
