BEDIENUNGSANLEITUNG ARV 4038 Grizzly

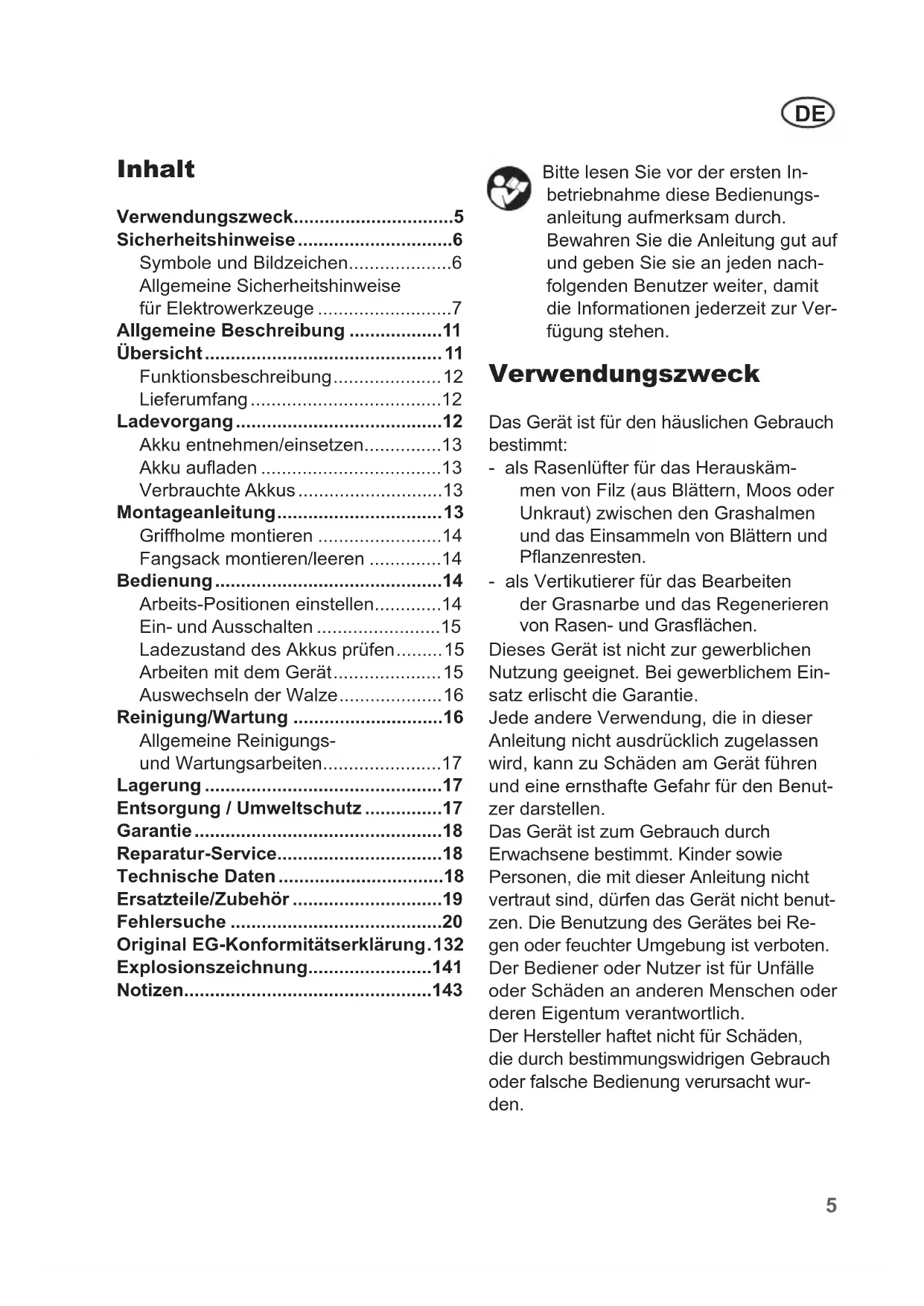

• Inhalt Verwendungszweck p. 5
• Sicherheitshinweise p. 6
• Symbole und Bildzeichen p. 6
• Allgemeine Sicherheitshinweise für Elektrowerkzeuge p. 7
• Allgemeine Beschreibung p. 11
• Übersicht p. 11
• Funktionsbeschreibung p. 12
• Lieferumfang p. 12
• Ladevorgang p. 12
• Akku entnehmen/einsetzen p. 13
• Akku auaden p. 13
• Verbrauchte Akkus p. 13
• Montageanleitung p. 13
• Griffholme montieren p. 14
• Fangsack montieren/leeren p. 14
• Bedienung p. 14
• Arbeits-Positionen einstellen p. 14
• Ein- und Ausschalten p. 15
• Ladezustand des Akkus prüfen p. 15
• Arbeiten mit dem Gerät p. 15
• Auswechseln der Walze p. 16
• Reinigung/Wartung p. 16
• Allgemeine Reinigungs- und Wartungsarbeiten p. 17
• Lagerung p. 17
• Entsorgung / Umweltschutz p. 17
• Garantie p. 18
• Reparatur-Service p. 18
• Technische Daten p. 18
• Ersatzteile/Zubehör p. 19
• Fehlersuche p. 20
• Bitte lesen Sie vor der ersten In- betriebnahme diese Bedienungs- anleitung aufmerksam durch. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nach- folgenden Benutzer weiter, damit die Informationen jederzeit zur Ver- fügung stehen. Verwendungszweck Das Gerät ist für den häuslichen Gebrauch bestimmt: - als Rasenlüfter für das Herauskäm- men von Filz (aus Blättern, Moos oder Unkraut) zwischen den Grashalmen und das Einsammeln von Blättern und Panzenresten. - als Vertikutierer für das Bearbeiten der Grasnarbe und das Regenerieren von Rasen- und Grasächen. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Ein- satz erlischt die Garantie. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benut- zer darstellen. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Kinder sowie Personen, die mit dieser Anleitung nicht vertraut sind, dürfen das Gerät nicht benut- zen. Die Benutzung des Gerätes bei Re- gen oder feuchter Umgebung ist verboten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wur- den. Original EG-Konformitätserklärung . 132 Explosionszeichnung p. 141
• Notizen p. 1436

Sicherheitshinweise Dieser Abschnitt behandelt die grundle- genden Sicherheitsvorschriften bei der Arbeit mit dem Gerät. Symbole und Bildzeichen Bildzeichen auf dem Gerät: Achtung! Bedienungsanleitung lesen! Verletzungsgefahr durch weggeschleuderte Teile! Umstehende Personen aus dem Gefahrenbereich fern- halten. Vorsicht - Scharfe Schneid- messer! Füße und Hände fernhalten. Verletzungsge- fahr! Motor ausschalten und Kontaktschlüssel ziehen vor Einstellungs- oder Reini- gungsarbeiten. Zinken laufen nachdem der Motor abge- schaltet ist nach. Nicht auf schrägen Flächen benutzen. Benutzen Sie den Akku-Verti- kutierer/Rasenlüfter nicht bei Regen oder nassem Gras. Gefahr durch Stromschlag Heben Sie das Ge- rät zum Transport über Treppen an. Um das Gerät zu stop- pen, Sicherheitsschalter loslassen Arbeitsbreite

Angabe des Schall- leistungspegels L

in dB. Elektrogeräte gehören nicht in den Hausmüll. POW ER 40 V LITHIUM-ION MAX Ladezustandsanzeige am Gerät

Tr an s po r t -P o si t i on 3 m m Einstellung der Arbeitshöhe Symbole in der Betriebsanlei- tung: Gefahrenzeichen mit Anga- ben zur Verhütung von Per- sonen- oder Sachschäden. Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informa- tionen zum besseren Um- gang mit dem Gerät.7

Allgemeine Sicherheitshin- weise für Elektrowerkzeuge Dieses Gerät kann bei un- sachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Bevor Sie mit dem Gerät arbeiten, lesen Sie sorgfältig die Bedie nungsanleitung und machen Sie sich mit allen Bedienteilen gut vertraut. Bewahren Sie diese Anlei- tung gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Arbeiten mit dem Gerät: Vorsicht! Das Gerät kann ernsthafte Verletzungen her- vorrufen. So vermeiden Sie Unfälle und Verletzungen: Vorbereitung:

• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht kennen, das Gerät zu benut- zen. Örtliche Bestimmungen können das Mindestalter der Bedienungsperson festlegen.

• Dieses Gerät kann von Per- sonen mit verringerten physi- schen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Gebrauchs des Gerä- tes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.

• Setzen Sie das Gerät niemals ein, während Personen, beson- ders Kinder, und Haustiere in der Nähe sind.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stö- cke, Drähte oder andere Fremd- körper, die erfasst und wegge- schleudert werden können. Verwenden Sie das Gerät nicht zum Einebnen von Boden- unebenheiten.

• Tragen Sie stets geeignete Ar- beitskleidung wie festes Schuh- werk mit rutschfester Sohle, eine robuste, lange Hose, Oh- renschutz und eine Schutzbrille. Benutzen Sie das Gerät nicht, wenn Sie barfuß gehen oder offene Sandalen tragen.

• Arbeiten Sie nicht mit einem be- schädigten, unvollständigen oder ohne die Zustimmung des Her- stellers umgebauten Gerät. Arbei- ten Sie nicht mit beschädigten oder fehlenden Schutzvorrich- tungen (z.B. Starthebel, Entrie- gelungsknopf, Prallschutz).

• Setzen Sie niemals Schutz- vorrichtungen außer Kraft (z.B. durch Anbinden des Start- hebels).

• Kinder sollten beaufsichtigt wer- den, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

• Vergewissern Sie sich vor dem Start Ihres Gerätes, dass kein Gegenstand oder Ast in der Messeröffnung eingeschoben ist, dass das Gerät stabil steht und der Arbeitsbereich aufge- räumt und nicht blockiert ist.8

rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Machen Sie sich mit Ihrer Um- gebung vertraut und achten Sie auf mögliche Gefahren, die Sie wegen des Motorengeräu- sches nicht hören können.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbe- sondere an Hängen. Arbeiten Sie immer quer zum Hang, nie- mals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Führen Sie das Gerät nur im Schritttempo und mit beiden Händen am Griff. Seien Sie besonders vorsichtig, wenn Sie das Gerät umkehren oder zu sich heranziehen. Stolpergefahr!

• Starten oder betätigen Sie den Starthebel mit Vorsicht ent- sprechend den Anweisungen in dieser Anleitung.

• Kippen Sie das Gerät beim Anlassen nicht, es sei denn, es muss angehoben werden. In diesem Fall kippen Sie das Gerät nur so weit, wie es un- bedingt erforderlich ist, und heben Sie nur die von der Be- dienungsperson abgewandte Seite hoch.

• Wenn das Gerät nach Anheben wieder auf den Boden gestellt wird, müssen beide Hände in Arbeitsstellung sein.

• Gerät nicht ohne vollständig angebrachten Fangsack oder ohne Prallschutz betreiben. Verletzungsgefahr! Halten Sie Verwenden Sie die erforderli- chen Schutzeinrichtungen.

• Wenn Ihr Gerät beim Einschal- ten ungewöhnliche Vibrationen oder Geräusche zeigt, ziehen Sie den Netzstecker aus der Steckdose und kontrollieren Sie die Messerwalze. Vergewissern Sie sich, dass keine Vertikutier- gutreste die Messerwalze blo- ckieren oder zwischen den Mes- sern eingeklemmt sind. Wenn Sie keine Probleme feststellen, senden Sie das Gerät an eine Kundendienststelle zurück.

• Wenn die Messer nicht mehr korrekt schneiden oder wenn der Motor überlastet ist, über- prüfen Sie alle Teile Ihres Gerätes und ersetzen Sie die abgenutzten Teile. Wenn eine umfangreichere Reparatur not- wendig ist, wenden Sie sich an eine Kundendienststelle. Verwendung:

• Vorsicht - Scharfes Werkzeug. Schneiden Sie sich nicht die Finger oder Zehen. Halten Sie Füße und Finger beim Arbeiten immer von der Walze und der Auswurföffnung fern. Es besteht Verletzungsgefahr!

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Wit- terung, in feuchter Umgebung oder nassem Rasen. Arbeiten Sie nur bei Tageslicht oder gu- ter Beleuchtung.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer9

sich immer entfernt von der Auswurföffnung.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr. Arbeitsunterbrechung:

• Nach dem Ausschalten des Gerätes dreht sich die Walze noch für einige Sekunden. Hände und Füße fernhalten.

• Die Zinken nicht berühren, bevor das Gerät vom Netz getrennt ist und die Zinken voll- ständig zum Stillstand gekom- men sind.

• Entfernen Sie Panzenteile nur im Stillstand des Gerätes. Halten Sie die Grasauswurföff- nung stets sauber und frei.

• Schalten Sie das Gerät ab, wenn Sie es transportieren, an- heben oder kippen wollen und wenn andere Flächen als Gras überquert werden.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Schalten Sie das Gerät aus und ziehen Sie den Kontaktchip: - immer, wenn Sie die Maschi- ne verlassen, - bevor Sie die Auswurföffnung reinigen oder Blockierungen oder Verstopfungen beseitigen, - wenn das Gerät nicht verwen- det wird, - bei allen Wartungs- und Rei- nigungsarbeiten, - wenn das Gerät beim Arbei- ten auf ein Hindernis trifft oder wenn ungewohnte Vibratio- nen auftreten. Untersuchen Sie in diesem Fall das Gerät auf Beschädigungen und las- sen Sie es ggf. reparieren.

• Bewahren Sie das Gerät an ei- nem trockenen Ort und außerhalb der Reichweite von Kindern auf. Vorsicht! So vermeiden Sie Geräteschäden und even- tuell daraus resultierende Personenschäden: Pegen Sie Ihr Gerät

• Schalten Sie das Gerät aus und heben Sie es an, wenn Sie es über Treppen transportieren.

• Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitseinrich- tungen (z.B. Prallschutz), Teile der Schneideinrichtung oder Bolzen fehlen, abgenutzt oder beschädigt sind. Prüfen Sie ins- besondere den Starthebel auf Beschädigung. Zur Vermeidung einer Unwucht dürfen beschä- digte Werkzeuge und Bolzen nur satzweise ausgetauscht werden.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Hersteller geliefert und empfohlen wer- den. Der Einsatz von Fremdtei- len führt zum sofortigen Verlust des Garantieanspruches.

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrau- ben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Versuchen Sie nicht, das Ge- rät selbst zu reparieren, es sei denn, Sie besitzen hierfür10

eine Ausbildung. Sämtliche Arbeiten, die nicht in dieser Anleitung angegeben werden, dürfen nur von uns ermächtig- ten Kundendienststellen aus- geführt werden.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werkzeu- ge sauber, um besser und siche- rer arbeiten zu können. Befolgen Sie die Wartungsvorschriften.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angegebe- nen Leistungsbereich. Verwen- den Sie keine leistungsschwa- chen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Gerät nicht für Zwecke, für die es nicht bestimmt ist. Sorgfältiger Umgang mit und Gebrauch von Akkuwerkzeugen

• Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus ge- eignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

• Verwenden Sie nur die da- für vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

• Halten Sie den nicht benutz- ten Akku fern von Büroklam- mern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen- ständen, die eine Überbrü- ckung der Kontakte verursa- chen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feu- er zur Folge haben.

• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in An- spruch. Austretende Akkuüs- sigkeit kann zu Hautreizungen oder Verbrennungen führen. SERVICE a) Lassen Sie lhr Elektrowerk- zeug nur von qualiziertem Fachpersonal und nur mit Original-Ersatzteilen reparie- ren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. Spezielle Sicherheitshinweise für Akkugeräte

• Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie den Akku einsetzen. Das Einsetzen eines Akkus in ein Elektrowerkzeug, das eingeschal- tet ist, kann zu Unfällen führen.

• Laden Sie Ihre Batterien nur im Innenbereich auf, weil das Ladegerät nur dafür bestimmt ist. Gefahr durch elektrischen Schlag.

• Um das Risiko eines elektri- schen Schlags zu reduzieren, ziehen Sie den Stecker des Ladegeräts aus der Steckdose heraus, bevor Sie es reinigen.11

• Setzen Sie den Akku nicht über längere Zeit starker Sonneneinstrahlung aus und legen Sie ihn nicht auf Heiz- körpern ab. Hitze schadet dem Akku und es besteht Explosi- onsgefahr.

• Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

• Öffnen Sie den Akku nicht und vermeiden Sie eine me- chanische Beschädigung des Akkus. Es besteht die Gefahr eines Kurzschlusses und es können Dämpfe austreten, die die Atemwege reizen. Sorgen Sie für Frischluft und nehmen Sie bei Beschwerden zusätzlich ärztliche Hilfe in Anspruch.

• Verwenden Sie keine nicht wiederauadbaren Batterien. Das Gerät könnte beschädigt werden. Restrisiken Auch wenn Sie dieses Elektro- werkzeug vorschriftsmäßig bedie- nen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten: a) Schnittverletzungen b) Gehörschäden, falls kein geeig- neter Gehörschutz getragen wird. c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ord- nungsgemäß geführt und ge- wartet wird. Warnung! Dieses Elektro- werkzeug erzeugt während des Betriebs ein elektro- magnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder pas- sive medizinische Implanta- te beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizi- nischen Implantats zu kon- sultieren, bevor das Gerät bedient wird. Allgemeine Beschreibung Die Abbildungen für die Bedienung des Gerätes nden Sie auf Seite 2 und 3. Übersicht 1 Oberer Griffholm 2 Mittelholm 3 Feststellhebel mit Beilagschei- ben zur Holmbefestigung 4 Untere Holme 5 Fangsack (nicht im Lieferumfang) 6 Prallschutz 7 Akkuabdeckung 8 Einstellrad 9 Räder 10 Gerätegriff 11 Akku (nicht im Lieferumfang) 11a Entriegelungstaste 11b Ladezustandsanzeige 12 Ladezustandsanzeige am oberen Griffholm 13 Ein-/Ausschalter, mit Kontaktchip12

14 Sicherheitsbügel 15 Ladegerät (nicht im Lieferumfang) 16 Vertikutierwalze (bereits montiert) 17 Lüfterwalze (nicht im Lieferumfang) Funktionsbeschreibung Der Akku-Rasenlüfter und Vertikutierer besitzt zwei leicht austauschbare Arbeits- walzen: eine Lüfterwalze aus Hart-Kunst- stoff mit vertikal rotierenden Federzinken und eine Vertikutierwalze mit senkrecht angebrachten Edelstahlmessern. Das Gerät ist mit einem hochwertigen Kunststoffgehäuse mit Fangsack und einem Griffholm mit Klappfunktion ausgestattet. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibun- gen. Lieferumfang Packen Sie das Gerät aus und kontrollie- ren Sie, ob es vollständig ist. Entsorgen Sie das Verpackungsmaterial ordnungs- gemäß. - Akku-Vertikutierer - 2 untere Holme - Mittelholm - Oberen Holm - 6 Festellhebel und Beilagescheiben, 4 Schrauben zur Holmmontage - Betriebsanleitung Ladevorgang Falls Sie ein Gerät mit der Art.- Nr.76007099 erworben haben, ge- hört der Akku und das Ladegerät nicht zum Lieferumfang. Sollten Sie im Besitz eines ande- ren Gerätes aus der Grizzly Akku 40 V Serie sein, bei dem der Akku im Lieferumfang enthalten ist, kön- nen Sie den Akku dieses Gerätes verwenden. Die kompatiblen Geräte sind: - Akku-Heckenschere AHS 4055 Lion - Akku-Rasentrimmer ART 4032 Lion - Akku-Sense AS 4026 Lion - Akku-Kettensäge AKS 4035 Lion - Akku-Laubsauger ALS 4025 Lion - Akku-Rasenmäher ARM 4041 Lion Set - Akku-Rasenmäher ARM 4046 Lion Set - Akku-Rasenmäher ARM 4038 Lion Set - Akku-Rasenmäher ARM 4051 A Lion Set Andernfalls wenden Sie sich bitte an das Service Center (siehe Er- satzteile/Zubehör). Dort können Sie den Akku und das zugehörige Ladegerät erwerben. Setzen Sie den Akku nicht ext- remen Bedingungen wie Wärme und Stoß aus. Es besteht Verlet- zungsgefahr durch auslaufende Elektrolytlösung! Spülen Sie bei Augen- oder Hautkontakt die betroffenen Stellen mit Wasser oder Neutralisator und suchen Sie einen Arzt auf.13

Laden Sie den Akku nur in tro- ckenen Räumen auf. Die Außenäche des Akkus muss sauber und trocken sein, bevor Sie das Ladegerät an- schließen. Es besteht die Gefahr von Verletzungen durch Strom- schlag. Laden Sie nur mit dem Original- Ladegerät auf.

• Der Akku erreicht erst nach mehrmali- gem Laden seine volle Kapazität.

• Laden Sie den Akku vor dem ersten Gebrauch auf.

• Den Akku nicht mehrmals hintereinan- der kurz auaden.

• Eine wesentlich verkürzte Betriebszeit trotz Auadung zeigt an, dass der Akku verbraucht ist und ersetzt wer- den muss. Verwenden Sie nur einen Original-Akku, den Sie über den Kun- dendienst beziehen können.

• Beachten Sie in jedem Falle die je- weils gültigen Sicherheitshinweise so- wie Bestimmungen und Hinweise zum Umweltschutz.

• Defekte, die aus unsachgemäßer Handhabung resultieren, unterliegen nicht der Garantie. Akku entnehmen/einsetzen

1. Zum Einsetzen des Akkus (11)

in das Gerät öffnen Sie die Ak- kuabdeckung (7) und schieben Sie den Akku (11) in das Gerät. Er rastet hörbar ein

2. Zum Herausnehmen des Akkus

aus dem Gerät öffnen Sie die Akkuabdeckung (7) drücken Sie die Entriegelungstaste (11a) und ziehen Sie den Akku heraus. Akku auaden Lassen Sie einen frisch entladenen Akku (11) ca. 15 Minuten abküh- len, bevor Sie ihn in das Ladegerät (15) einsetzen.

1. Öffnen Sie gegebenenfalls die

Akkuabdeckung (7) und neh- men Sie den Akku (11) aus dem Gerät.

2. Schieben Sie den Akku (11) auf

das Ladegerät (15). Er rastet hörbar ein.

3. Schließen Sie das Ladegerät

(15) an eine Steckdose an.

4. Nach erfolgtem Ladevorgang

trennen Sie das Ladegerät (15) vom Netz.

5. Drücken Sie die Entriegelungs-

11a) am Akku (11) und ziehen Sie den Akku aus dem Ladegerät (15). Verbrauchte Akkus

• Eine wesentlich verkürzte Betriebszeit trotz Auadung zeigt an, dass der Akku verbraucht ist und ersetzt wer- den muss. Verwenden Sie nur einen Ersatz-Akku, den Sie über den Kun- dendienst beziehen können.

• Beachten Sie in jedem Falle die je- weils gültigen Sicherheitshinweise so- wie Bestimmungen und Hinweise zum Umweltschutz (siehe „Entsorgung/ Umweltschutz“). Montageanleitung Schalten Sie vor allen Arbeiten an dem Gerät das Gerät aus und zie- hen Sie den Sicherheitsschlüssel

1. Stecken Sie die unteren Holme (4) an das Gerätegehäuse und schrauben Sie sie mit jeweils einem Feststellhebel (3) und ei-ner Beilagescheibe an. 2. Schrauben Sie den Mittelholm (2) mit jeweils einer Schraube, einer Beilagescheibe und einem Feststellhebel (3) an die unteren Holme (4) an. 3. Schrauben Sie den oberen Griffholm (1) auf jeder Seite mit jeweils einer Schraube, einer Bei-lagescheibe und einem Feststell-hebel (3) am Mittelholm (2) fest. 4. Befestigen Sie das Gerätekabel mit den beiden Kabelklemmen (22) am Holm. Fangsack montieren/leeren (nicht im Lieferumfang enthalten) Achtung: Gerät nicht ohne Prall-schutzklappe betreiben. Verletzungsgefahr!Der Fangsack wird zusammengeklappt geliefert und muss vor dem Einsetzen in das Gerät zusammengebaut werden.

Fangsack zusammenbauen: 1. Stecken Sie das Fangsack-Ge-stänge (18) zusammen. 2. Schieben Sie das Gestänge in das Nylongewebe ein. 3. Stülpen Sie die Kunststoff-La-schen (19) über das Fangsack-Gestänge (18). Fangsack am Gerät anbringen: 4. Heben Sie die Prallschutzklappe (6) an. 5. Schieben Sie die Stifte (20) am Fangsack-Gestänge (18) in die Aufnahme am Gerätegehäuse (21). 6. Lassen Sie die Prallschutzklappe (6) los, sie hält den Fangsack (5) in Position. Fangsack abnehmen/entleeren: 7. Heben Sie die Prallschutzklap-pe (6) an und nehmen Sie den Fangsack (5) heraus. Bedienung Beachten Sie den Lärmschutz und örtliche Vorschriften. Arbeits-Positionen einstellen Das Gerät besitzt 5 Haupteinstell-positionen:Die Position „0“ entspricht der Trans-port-Position. In dieser Stellung besteht der ma-ximale Sicherheitsab-stand des Werkzeugs zum Boden.Arbeits-Position: 1Wählen Sie beim Arbeiten mit dem neu-wertigen Gerät diese Einstellung.Nachstell-Positionen: 2,3 und 4Bei zunehmendem Verschleiß der Messer oder Federzinken kann die Arbeits-Positi-on gesenkt werden.Einen Verschleiß erkennen Sie an einem zunehmend schlechter werdenden Ar-beitsergebnis. Das Gerät bendet sich bei Liefe-rung in der Transport-Position.15

1. Zum Einstellen der Arbeits-Position muss das Gerät ausgeschaltet sein. 2. Drehen Sie das Einstellrad (

8) in die gewünschte Position. Halten sie dabei mit der zweiten Hand das Gerät fest. Der Einstellknopf dient nicht der Höheneinstellung sondern dem Verschleißausgleich. Die Wahl einer Nachstell-Position ohne entsprechenden Verschleiß kann zur Überlastung des Motors und Beschädigung der Walze führen. Ein- und Ausschalten Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt. Halten Sie Füße und Hände von der Walze und der Auswurföffnung fern. Es besteht Verletzungsgefahr! 1. Stellen Sie das Gerät auf eine ebene Rasen äche. 2. Vergewissern Sie sich, dass der Akku (11) eingesetzt ist (siehe „Akku entnehmen/einsetzen“).

Einschalten: 3. Stecken Sie den Kontaktchip in die dafür vorgesehene Öffnung am Ein-Ausschalter (13). 4. Zum Einschalten betätigen Sie den Ein-/Ausschalter (13) und halten diesen, während Sie den Sicherheitsbügel (14) an den Bügelgriff (1) drücken. Lassen Sie den Ein-/Ausschalter (13) los – das Gerät startet. Ausschalten: 5. Lassen Sie den Sicherheitsbü-gel (14) los. Überlastschutz: Bei Überlastung des Gerätes schaltet der Motor automatisch ab. Lassen Sie den Sicherheitsbügel los und starten Sie das Gerät erneut. Ladezustand des Akkus prüfen Die Ladezustands-Anzeige am Akku ( 11b) signalisiert den La-dezustand des Akkus (15). Wärend der Akku in das Gerät eingesetzt ist, kann der Ladezustand des Akkus auch an der Ladezustands-Anzeige ( 12) am obe-ren Griffholm abgelesen werden.

Drücken Sie die Taste zur Ladezu-stands-Anzeige (11b) am Akku (11). Der Ladezustand des Akkus wird durch Au euchten der entsprechen-den LED-Leuchte angezeigt.

Alternativ,wenn der Akku eingesetzt ist:Drücken Sie die POWER Taste der Ladezustands-An-zeige (12) am oberen Griffholm. Der Ladezustand des Akkus wird durch Auf-leuchten der entsprechen-den LED-Leuchte angezeigt. Arbeiten mit dem Gerät Um einen gep egten Rasen zu erhalten, empfehlen wir Ihnen, alle 4 - 6 Wochen zu lüften.Vertikutieren ist ein intensiverer Eingriff als das Lüften und sollte daher nur einmal im Jahr erfolgen. Der beste Zeitpunkt ist das Frühjahr nach dem ersten Mähen.16

Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie be- sonders vorsichtig beim Rück- wärtsgehen und Ziehen des Ge- rätes. Es besteht Stolpergefahr! Je kürzer der Rasen geschnitten ist, desto besser lässt er sich be- arbeiten. Dadurch wird das Gerät weniger belastet und die Lebens- dauer der Walze erhöht sich.

• Sie können das Gerät mit oder ohne Fangsack betreiben. Zum Lüften emp- ehlt sich das Arbeiten mit Fangsack und zum Vertikutieren ohne Fangsack.

• Entfernen Sie ggf. Erdreste an den Federn der Prallschutzklappe und/oder des Gerätegehäuses, um die Schließ- funktion der Prallschutzklappe zu ge- währleisten. Bei Betrieb ohne Fangsack muss die Prallschutzklappe vollständig geschlossen sein.

• Mähen Sie den Rasen auf die ge- wünschte Schnitthöhe.

• Der Vertikutierer darf nicht bei langem Gras verwendet werden. Es wickelt sich sonst um die Vertikutierwalze und führt zur Beschädigung des Gerätes.

• Wählen Sie eine geeignete Arbeits- bzw. Nachstell-Position (bei Verschleiß- erscheinungen der Walze), so dass das Gerät nicht überlastet wird.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Lüften oder Vertikutieren sollten sich die Bahnen immer um we- nige Zentimeter überlappen. Zu langes Verweilen auf einer Stelle kann bei lau- fendem Gerät die Grasnarbe verletzen. Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Kontaktchip (

ten Sie den Stillstand der Walze ab.

• Verwenden Sie zum Transport des Gerätes die Transportstellung (siehe „Arbeits-Position einstellen“).

• Heben Sie das Gerät zum Transport über Treppen und empndliche Oberä- chen (z.B. Fliesen) an.

• Reinigen Sie das Gerät nach jedem Einsatz (siehe „Reinigung, Wartung, La- gerung“).

• Nach der Bearbeitung von stark ver- moostem Rasen, empehlt es sich anschließend nachzusäen. Die Rasen- äche regeneriert sich dann schneller. Auswechseln der Walze Schalten Sie das Gerät aus, ziehen Sie den Kontaktchip (

ten Sie den Stillstand der Walze ab. Tragen Sie beim Umgang mit der Walze Handschuhe.

1. Drehen Sie das Gerät um.

2. Lösen Sie die Befestigungs-

schrauben (22) und nehmen Sie die Lagerabdeckung (23) ab.

3. Heben Sie die Walze schräg an

und ziehen die Welle (24) aus der Aufnahme.

4. Setzen Sie die neue Walze in

umgekehrter Reihenfolge ein. Reinigung/Wartung Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns er- mächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile.17

Tragen Sie beim Umgang mit der Walze Handschuhe. Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Sicherheits- schlüssel (

den Stillstand der Walze ab. Allgemeine Reinigungs- und Wartungsarbeiten Spritzen Sie das Gerät nicht mit Wasser ab und reinigen Sie es nicht unter ießendem Wasser. Es besteht Gefahr eines Strom- schlages und das Gerät könnte beschädigt werden.

• Entfernen Sie nach dem Arbeiten anhaftende Panzenreste von den Rädern, den Lüftungsöffnungen, der Grasauswurföffnung und der Walze. Verwenden Sie dazu keine harten oder spitzen Gegenstände, Sie könn- ten das Gerät beschädigen.
• Entfernen Sie ggf. Erdreste an den Federn der Prallschutzklappe und/ oder des Gerätegehäuses, um die Schließfunktion der Prallschutzklappe zu gewährleisten.

• Leeren Sie den Fangsack vollständig.

• Halten Sie das Gerät stets sauber. Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Ge- brauch verursacht werden. Lagerung

• Nehmen Sie den Akku vor einer län- geren Lagerung (z. B. Überwinterung) aus dem Gerät.

• Lagern Sie den Akku nur im teilgelade- nen Zustand. Der Ladezustand sollte während einer längeren Lagerzeit 40- 60% betragen (eine der beiden mittle- ren LED-Leuchten der Ladezustands- Anzeige (

• Prüfen Sie während einer längeren La- gerungsphase etwa alle 3 Monate den Ladezustand des Akkus und laden Sie bei Bedarf nach.

• Lagern Sie den Akku zwischen 10°C bis 25°C. Vermeiden Sie während der La- gerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Zur Platz sparenden Lagerung kann der Holm nach Lockern aller Feststellhebel (3) zusammenge- klappt werden. Entsorgung / Umweltschutz Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Akku, Zubehör und Verpackung einer umweltgerechten Wie- derverwertung zu. Elektrische Geräte gehören nicht in den Hausmüll. Werfen Sie den Akku nicht in den Hausmüll, ins Feuer (Explosions- gefahr) oder ins Wasser. Beschä- digte Akkus können der Umwelt und ihrer Gesundheit schaden, wenn giftige Dämpfe oder Flüssig- keiten austreten.18

• Geben Sie das Gerät und das Ladege- rät an einer Verwertungsstelle ab.

• Entsorgen Sie Akkus im entladenen Zustand. Wir empfehlen die Pole mit einem Klebestreifen zum Schutz vor einem Kurzschluss abzudecken. Öffnen Sie den Akku nicht.

• Entsorgen Sie Akkus nach den lokalen Vorschriften. Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.

• Die Entsorgung Ihrer defekten eingesen- deten Geräte führen wir kostenlos durch.

• Führen Sie Schnittgut der Kompostie- rung zu und werfen Sie dieses nicht in die Mülltonne. Garantie

• Für dieses Gerät leisten wir 24 Monate Garantie. Bei gewerblichem Einsatz erlischt die Garantie.

• Schäden, die auf natürliche Abnut- zung, Überlastung oder unsachgemä- ße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlos- sen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Hierzu zählen z. B. Walze.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.

• Schäden, die durch Material- oder Her- stellerfehler entstanden sind, werden unentgeltlich durch Ersatzlieferung oder Reparatur beseitigt. Voraussetzung ist, dass das unzerleg- te Gerät mit Kauf- und Garantienach- weis bei dem Händler reklamiert wird.

• Bei Vorliegen eines berechtigten Ga- rantiefalles bitten wir um telefonische Kontaktaufnahme mit unserem Ser- vice-Center. Dort erhalten Sie weitere Informationen über die Reklamations- bearbeitung. Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserem Service-Center durchfüh- ren lassen. Unser Service-Center erstellt Ihnen gerne einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert ein- gesandt wurden.

• Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall gereinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschick- te Geräte werden nicht angenommen.

• Eine Entsorgung Ihrer Geräte führen wir kostenlos durch. Technische Daten Gerät Motorspannung.....................max. 40 V Leerlaufdrehzahl n

=3 dB Schallleistungspegel (L

• Die effektive Laufzeit eines voll geladenen Akkus unter Last hängt von der Arbeitsweise und der Be- anspruchung während des Schneidens ab. Lärm- und Vibrationswerte wurden ent- sprechend den in der Konformitätserklä- rung genannten Normen und Bestimmun- gen ermittelt. Technische und optische Veränderungen können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Betriebsanleitung sind deshalb ohne Ge- währ. Rechtsansprüche, die aufgrund der Betriebsanleitung gestellt werden, können daher nicht geltend gemacht werden. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfverfah- ren gemessen worden und kann zum Ver- gleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angege- bene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemis- sionswert kann sich während der tatsächlichen Benutzung des Elek- trowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnah- men zur Verringerung der Vibrati- onsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerk- zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie in dem Markt, in dem Sie den Akku-Vertikutierer gekauft haben, oder unter www.grizzly-service.eu Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Grizzly Service-Center. Halten Sie die unten genannten Bestellnummern bereit. Akku...................................................................................................................80001176 Ladegerät ........................................................................................................ 80001096 Schnellladegerät ......................... .................................................................... 80001097 Fangsack .......................................................................................................... 91097028 Lüfterwalze ....................................................................................................... 9109702020

Fehlersuche Problem Mögliche Ursache Fehlerbehebung Abnormale Geräusche, Klappern oder Vibrationen Fremdkörper auf der Walze Fremdkörper entfernen Federzinken oder Walzenmesser beschädigt Walze austauschen Walze nicht richtig montiert Walze korrekt einbauen (siehe Kapitel „Auswechseln der Walze“) Rutschender Zahnriemen Reparatur durch Kundendienst Gerät startet nicht Akku entladen Akku laden (siehe „Ladevorgang“) Akku nicht eingesetzt Akku einsetzen (siehe „Ladevorgang“) Ein-/Ausschalter, bzw. Sicherheitsschlüssel defekt Reparatur durch Kundendienst Motor defekt Motor setzt aus Blockierung durch Fremdkörper Fremdkörper entfernen Rasen zu hoch Vormähen, siehe Kapitel Bedienung Auslass verstopft Auslass reinigen Überlastschutz löst aus Gerät etwa 1 Min. abkühlen lassen Interner Wackelkontakt Reparatur durch Service-Center Arbeitsergebnis nicht zufrieden- stellend Federzinken der Lüfterwalze verschlissen Walze austauschen Messer der Vertikutierwalze stumpf oder beschädigt Walze austauschen Zahnriemen defekt Reparatur durch Kundendienst Transport-Position oder falsche Arbeits-Position gewählt Arbeits-Position oder Nachstell-Position wählen (siehe Kapitel „Arbeits-Positionen einstellen“) Rasen zu hoch Vormähen, siehe Kapitel „Bedienung“21

(Christian Frank, Dokumentationsbevollmächtigter) Original EG-Konformitätserklärung Hiermit bestätigen wir, dass das Gerät Akku-Vertikutierer/Rasenlüfter Baureihe ARV 4038 Lion Seriennummer 20171100001 - 20171100200 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2014/30/EU • 2000/14/EG • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 55014-1:2006/A2:2011 • EN 55014-2:2015 EN 50636-2-92:2014 • EN 60335-1:2012/A11:2014 EN ISO 12100:2010 Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel Garantiert: 92 dB(A) Gemessen: 89 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anhang V, 2000/14 EG Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 D-63762 Großostheim,

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elek- tro- und Elektronikgeräten.133
