GEBRUIKSAANWIJZING WS 6762 TECHNOLINE

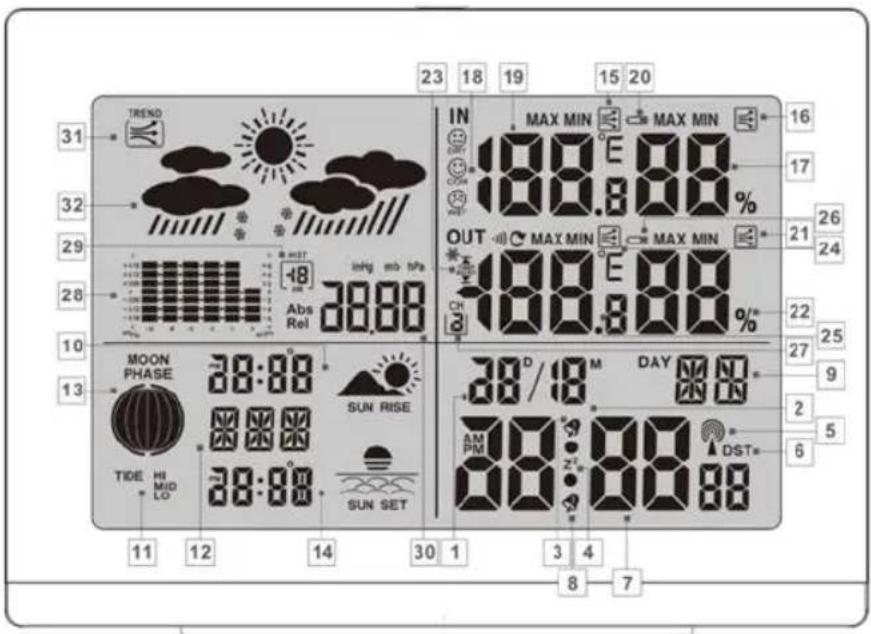

6- DST-weergave (zomertijd)

9- Weergave dag van de week

10- Zonsopkomst/tijd van zonsopkomst

11- Weergave getijden

12- Locatie13- Maanfase

14- Zonsondergang/tijd van zonsondergang

15- Temperatuurtendens (binnen)

19- Binnentemperatuur (°C/°F)

20- Batterijstatus weergeven

21- Vochtigheidstendens (buiten)

22- Vochtigheid (buiten)

23- Temperatuur en vorstalarm (maximum/minimum)

24- Temperatuurtendens (buiten)

25- Buitentemperatuur (°C/°F)

26- Weergave batterijstatus (buitensensor)

27- Geselecteerd kanaal

28- Weergave staafdiagram barometerdruk

29- Weergave barometerdruk van het afgelopen uur

30- Absolute/relatieve barometerdruk

31- Tendens barometerdruk

32- Weersvoorspelling

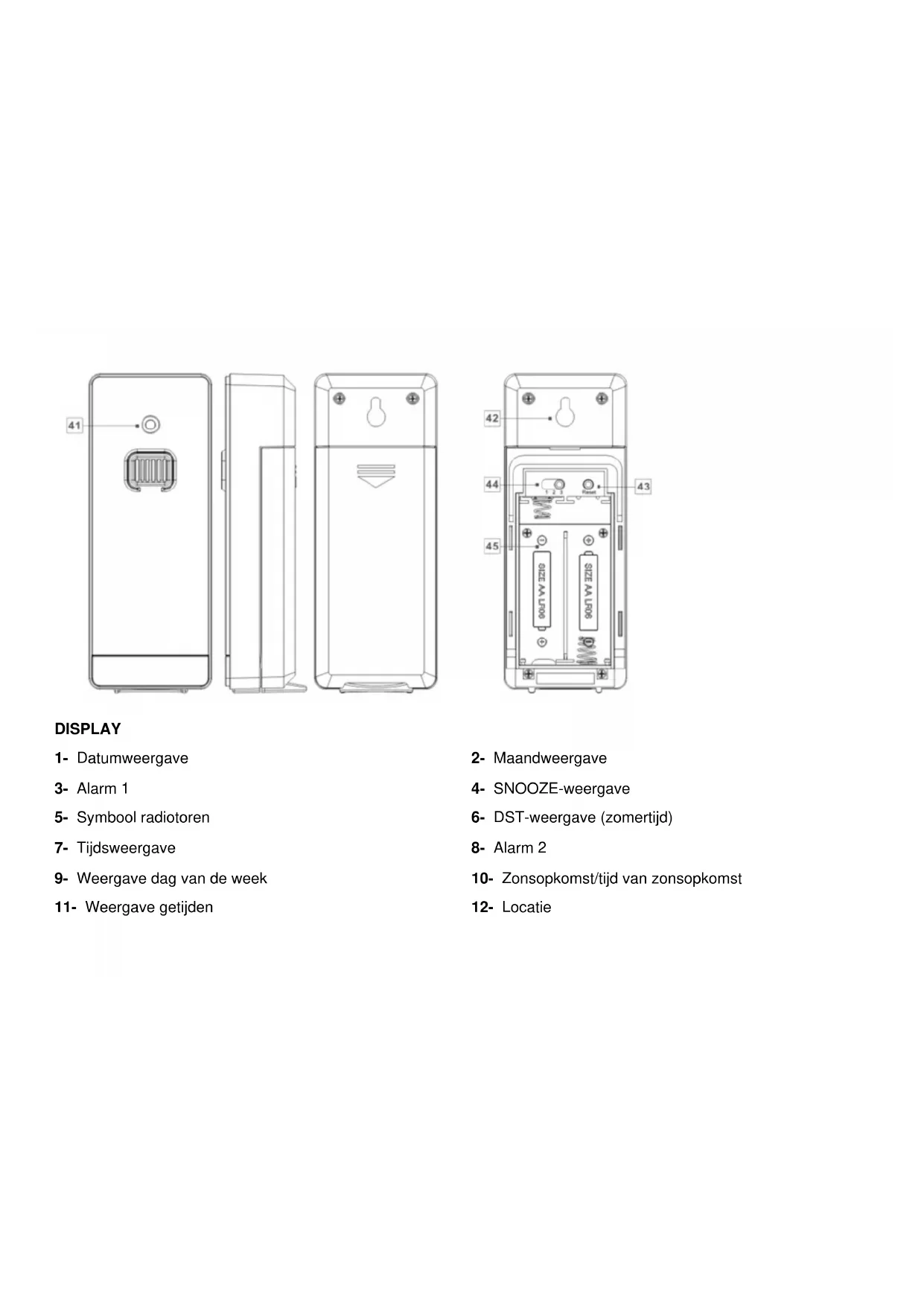

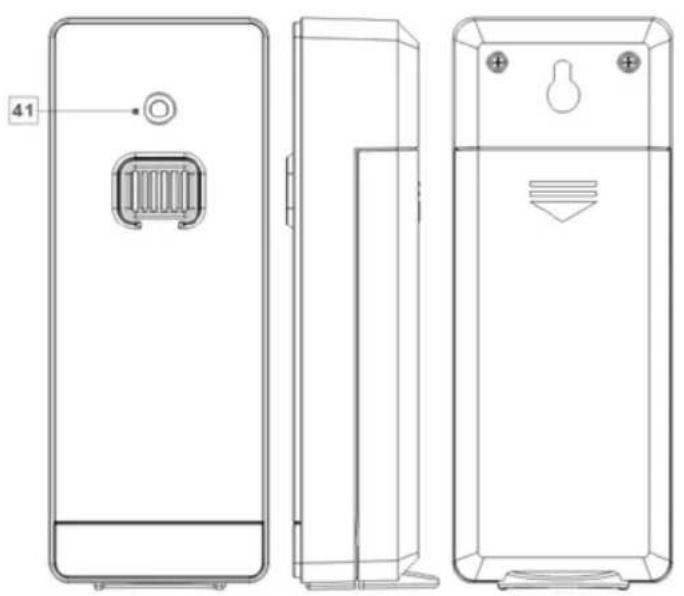

42- Montage43- Toets voor HERINSTELLEN

44- Schakelaar kanaalselectie

Technische gegevens Weerstation: Temperatuurmeetbereik: 0 tot +50°C (+32 tot +122°F) Temperatuurresolutie: 0,1°C Vochtigheidsmeetbereik: 20% – 95% Vochtigheidresolutie: 1% Radiosignaal: DCF Batterijen: 2X AA, 1,5V (gelijkstroom) Luchtdruk: 850 - 1050hPa Frequentieband: 433.050 tot 434.790MHz Buitensensor: Temperatuurmeetbereik: -20 tot +65°C (-4 tot +149°F) Vochtigheidsmeetbereik: 20% – 95% Vochtigheidresolutie: 1% RF-transmissiesignaal: 433,92 MHz RF-transmissiebereik: max. 60 meter (in open gebied)Batterijen: 2 x AA, 1,5 V (gelijkstroom) Voor gebruik Het apparaat instellen Plaats de batterijen eerst in de buitensensor. LET OP!: Zorg bij het plaatsen van het weerstation dat het station niet wordt blootgesteld aan direct zonlicht, trillingen, stof, warmte, kou en vocht. Plaats de apparaten niet in de buurt van een warmtebron, zoals een radiator. Anders kunnen ze beschadigd raken. Plaats de apparaten niet op kostbare of gevoelige oppervlaktes, tenzij deze voldoende beschermd zijn. Anders kunnen ze beschadigd raken. Zorg dat het aangrenzende apparaat niet op dezelfde frequentie van 433 MHz werkt. Zulke apparaten kunnen de radioverbinding verstoren. Plaats de apparaten niet naast of op metalen platen. Anders kan de kwaliteit van de radiogolftransmissie worden verminderd. Installeer de apparaten niet in gebouwen van gewapend beton, zoals vliegvelden, hoge gebouwen, fabrieken of kelders. Anders kan de transmissie van radiogolven tussen de apparaten ernstig belemmerd worden. De buitensensor voorbereiden Verwijder het batterijklepje aan de achterkant van de buitensensor. Plaats de 2x AA-batterijen volgens de juiste polariteit (+/-). De buitensensor is nu klaar voor gebruik en het bedienings-LED (41) brandt kort. Sluit het batterijklepje. De buitensensor installeren: Zoek een geschikte plek voor de buitensensor. Opmerking: Zorg dat u de buitensensor binnen een straal van 60m (open gebied) van het weerstation plaatst. Controleer of er geen obstakels tussen de buitensensor en het weerstation zijn. Anders kan er verstoring zijn met de gegevensoverdracht. Voor wandbevestiging: Hang de buitensensor met de montage (42) aan een schroef. Het weerstation gereedmaken voor gebruik Open het batterijvakje (40) aan de achterkant van het weerstation. Plaats de 2x AA-batterijen volgens de juiste polariteit (+/-). Sluit het batterijvakje. Zodra de veiligheidsstrip van de batterij is verwijderd, ontvangt het weerstation het radiosignaal. Opmerking: Verplaatst het weerstation niet tijdens het ontvangen van het signaal. Dit kan de ontvangst onderbreken.Het weerstation aansluiten op de buitensensor en het DCF-radiosignaal: Na het installeren van de batterijen, probeert het weerstation een verbinding met de buitensensor te maken. Dit proces kan een paar minuten duren. Het symbool blijft een paar minuten knipperen. Wanneer er verbinding is gemaakt met de buitensensor, verschijnt het geselecteerde kanaalsymbool (27) in het LC-scherm met het kanaal van de buitensensor (indien nodig kunt u het kanaal van de buitensensor wijzigen, zoals weergegeven in de sectie ‘Het kanaal instellen’). Als de verbinding met de buitensensor niet automatisch wordt gemaakt, kan dit handmatig worden gedaan: Druk kort op de kanaalknop (CH) (37) tot het gewenste kanaal (27) wordt weergegeven, houd vervolgens de CH-knop ingedrukt tot het pictogram Radiogolven knippert. T Druk vervolgens op de knop RESET (43) van de sensor. De buitentemperatuur (25) en de vochtigheid (buiten) (22) van het weerstation worden weergegeven. Zodra het weerstation verbinding heeft gemaakt met de buitensensor wordt er automatisch een DCF-radiosignaal ontvangen. Dit proces duurt enkele minuten en wordt aangegeven door een knipperend radiotorensymbool (5). Wanneer het DCF-radiosignaal is ontvangen, wordt het radiotorensignaal permanent op het scherm weergegeven. Als het op het moment dat het apparaat wordt ingeschakeld niet mogelijk is om te synchroniseren met de atomische klok, kunt u de klokaanpassingen ook handmatig instellen (‘De 12/4-uurmodus/°C/°F/hPa/inHg/tijdzone/tijd/datum/taal handmatig instellen’).Radiosignaal (DCF): Het DCF-signaal (tijdsignaalzender) bestaat uit tijdspulsen die worden uitgestoten door een van de meest nauwkeurige klokken ter wereld, in de buurt van Frankfurt/Main, Duitsland. Onder ideale omstandigheden, kan uw weerstation dit signaal oppikken tot een afstand van ongeveer 2000 km rond Frankfurt/Main. Ontvangst van het radiosignaal duurt ongeveer 3-10 minuten. Ontvangst kan aanzienlijk belemmerd worden door obstakels (bijv. Betonnen muren) of storingsbronnen (bijv. Andere elektrische apparaten). In het geval van ontvangstproblemen, wijzigt u de plek van het weerstation (bijv. Ergens in de buurt van het raam). Bediening Het DCF-radiotijdsignaal ontvangen Nadat er een verbinding is gemaakt met de buitensensor, of 3 minuten nadat de batterijen zijn geplaatst, begint het weerstation automatisch naar het DCF-radiosignaal te zoeken. De zoekopdracht wordt weergegeven in het LC-scherm door een knipperend radiotorensymbool (5). Opmerking: In gebouwen van gewapend beton, kan de ontvangst van het radiosignaal ernstig beperkt worden (zie ‘De apparaten instellen’). Om afwijkingen van de exacte tijd te corrigeren, wordt de klok elke dag automatisch gesynchroniseerd om 13.00,

14.00 en 15.00 uur met het DCF-radiosignaal.

Ontvangst van het DCF-radiosignaal kan ook handmatig worden gestart op het weerstation. Druk tegelijkertijd op de knoppen + en - (35), (36). Het weerstation probeert het DCF-radiosignaal te ontvangen.Dit proces duurt enkele minuten en wordt aangegeven door een knipperend radiotorensymbool. Als de verbinding met het DCF-radiosignaal niet kan worden gemaakt, is de zoekopdracht gestopt. Opmerking: Als de klok van het weerstation het DCF-radiosignaal niet kan ontvangen door een fout, een te grote afstand van de zender of een soortgelijke reden, is het mogelijk om de tijd handmatig in te stellen. Als de ontvangst van het DCF-signaal gelukt is, worden de handmatige instellingen overschreven. Handmatige instellingen De ontvangst van het DCF-radiosignaal waar het weerstation is geplaatst kan verminderd of verstoord worden. Als dit gebeurt, kunt u het apparaat handmatig instellen. Volg deze stappen:

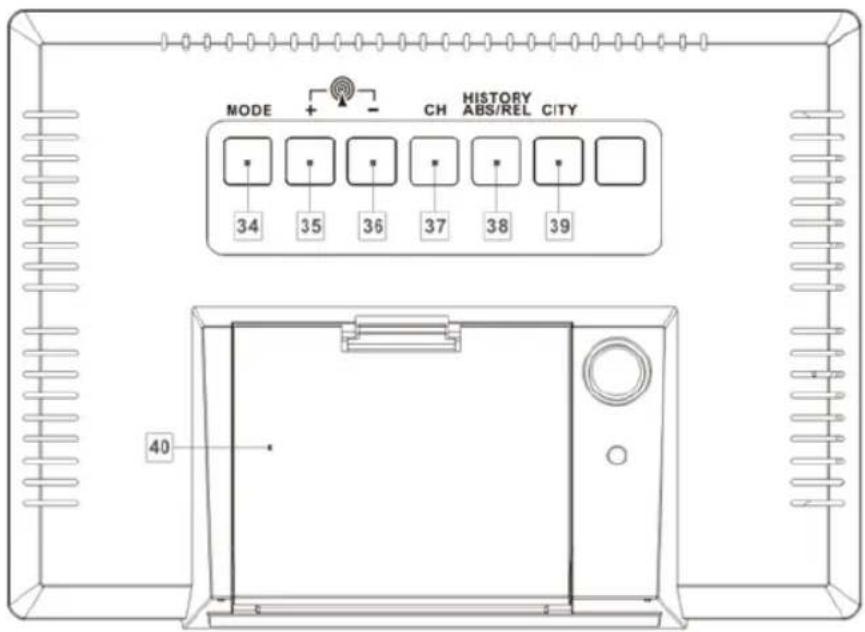

1. Houd de knop MODE (34) ongeveer 3 seconden ingedrukt. ‘12Hr’ of ‘24Hr’ knippert op het scherm. Druk op de

knop + of - (35), (36) om de gewenste indeling te kiezen.

2. Bevestig uw instelling door op de knop MODE te drukken. De temperatuureenheid ‘°C’ of ‘°F’ knippert op het

beeldscherm. Druk op de knop + of - om de gewenste temperatuureenheid te kiezen.

3. Bevestig uw instelling door op de knop MODE te drukken. De barometerdruk knippert op het beeldscherm.

Druk op de knop + of - om de gewenste eenheid (hPA/inHg) te kiezen.

4. Bevestig uw instelling door op de knop MODE te drukken. De tijdzone-indicator knippert op het scherm. Druk

op de knop + of - om de gewenste waarde (-2 of +2) te kiezen. U kunt de klok handmatig aanpassen aan de tijdzone van het land waar de klok het DCF-signaal ontvangt, maar waar de daadwerkelijke tijd afwijkt van de ontvangen tijd. Als de tijd van een bepaald land bijvoorbeeld 1 uur voorloopt op de Duitse tijd, stel detijdzoneweergave dan in op “01”. de klok wordt nu door het DCF-signaal geregeld, maar de tijd loopt één uur voor.

5. Bevestig uw instelling door op de knop MODE te drukken. De uurwaarde van de tijdweergave knippert. Druk

op de knop + of - om de gewenste waarde te kiezen.

6. Bevestig uw instelling door op de knop MODE te drukken. De minuutindicator van de tijdweergave knippert.

Druk op de knop + of - om de gewenste waarde te kiezen.

7. Bevestig uw instelling door op de knop MODE te drukken. De minuutindicator knippert op het scherm. Druk op

de knop + of - om de gewenste waarde te kiezen.

8. Bevestig uw instelling door op de knop MODE te drukken. De maandindicator knippert in de datumweergave

(1). Druk op de knop + of - om de gewenste waarde te kiezen.

9. Bevestig uw instelling door op de knop MODE te drukken. De dagindicator knippert in de datumweergave.

Druk op de knop + of - om de gewenste waarde te kiezen.

10. Bevestig uw instelling door op de knop MODE te drukken. Op de plek van de dag van de week (9), knippert de

taalindicator van dit scherm. Druk op de knop + of - om de gewenste taal te kiezen.

11. Bevestig uw instelling door op de knop MODE te drukken.

Opmerkingen: Houd de knop + of - ingedrukt om het instellen van de waardes te versnellen. Als je 20 seconden lang geen knop indrukt, gaat de LCD automatisch terug naar de standaardweergave. Het AM-symbool in de tijdweergave (7) staat voor 's ochtends in de 12-uur-modus. Het PM-symbool in de tijdweergave staat voor 's middags in de 12-uur-modus.De alarmtijd instellen

1. Druk op de knop MODE (34) om van de tijdweergave naar de weergave ALARM 1 te gaan.

2. Houd de knop MODE 2 seconden ingedrukt, het knipperende alarmtijd wordt weergegeven.

3. De uurweergave van de alarmtijd zal knipperen. Gebruik de knoppen + of - (35), (36) om het uur te selecteren.

4. Druk op de knop MODE om te bevestigen.

5. De minutenweergave van de alarmtijd knippert. Gebruik de knoppen + of - om de minuten te selecteren.

6. Druk op de knop MODE om te bevestigen.

7. Druk op de knop MODE om van de weergave A1naar de weergave Alarm 2 te gaan.

8. Het instellingsvolgorde voor ALARM 2 is hetzelfde als voor ALARM 1.

Opmerking: Houd de knop + of - ingedrukt om het instellen van de waardes te versnellen. De alarmfunctie activeren/deactiveren

1. Druk een- of tweemaal kort op de knop MODE (34) om naar de modus ALARM 1 of ALARM 2 te gaan.

2. Druk op de knop + (35). Het symbool ALARM 1 (3) of ALARM 2 (8) wordt weergegeven op het LCD-scherm. Het

alarm is geactiveerd.

3. Druk nogmaals op de knop +. Het symbool ALARM 1 of ALARM 2 op het LCD-scherm gaat uit. Het alarm is

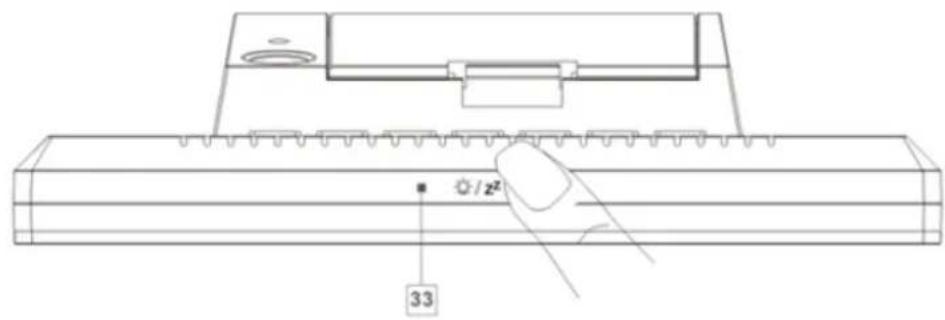

gedeactiveerd. Het alarmsignaal uitschakelenDruk op een willekeurige knop, met uitzondering van de knop SNOOZE/LICHT (33) om het alarmsignaal te stoppen. Het is niet nodig het alarm opnieuw te activeren. Het schakelt zichzelf automatisch weer op de eerder ingestelde alarmtijd. Opmerking: Het alarmsignaal klinkt ongeveer 2 minuten. SNOOZE-functie Druk op de knop SNOOZE/LICHT (33) wanneer u het alarmsignaal hoort om naar de modus SNOOZE te gaan. Het alarmsignaal zal na ca. 5 minuten weer klinken. Weersvoorspellingfunctie De weersvoorspelling wordt berekend door de schommelingen in barometrische druk te evalueren en kan afwijken van de daadwerkelijke weersomstandigheden. Het weerstation toont de volgende weersymbooltjes: Zonnig lichtbewolkt bewolkt Regenachtig regen + sneeuw

De weersymbooltjes vertegenwoordigen de weersverandering voor de komende acht uur en niet de huidige weersomstandigheden. Het weerstation kan de barometerdruktendens (31) tonen.Het volgende kan worden weergegeven:

De barometerdruk stijgt

De barometerdruk blijft constant.

De locatie selecteren Druk op de knop CITY (39). De locatieweergave (12) knippert en de lengte- en breedtegraad worden weergegeven. Gebruik de knoppen + of - (35), (36) om uw locatie te selecteren. Druk op de knop CITY om uw invoer te bevestigen. Als de afkorting van uw locatie niet op het scherm wordt weergegeven, kunt u een gebruikersgedefinieerde locatie invoeren (raadpleeg ‘De locatie handmatig invoeren’). Na een moment toont het weerstation de tijd voor zonsopkomst en zonsondergang, de maanfase en de getijden - laag (TIDE LO), medium (TIDE MID) en hoog (TIDE TH). De locatie handmatig selecteren Houd op de knop CITY (39) ongeveer 2 seconden ingedrukt. Gebruik de knoppen + of - (35), (36) om de eerste letters van uw locatie in te voeren.De barometerdruk van de afgelopen 12 uur lezen Druk herhaaldelijk op de knop HISTORY ABS/REL (38) om de barometerdrukwaarden te lezen van de afgelopen 12 uur. 0 uur = huidige barometrische druk –1 uur = barometrische druk een uur geleden –2 uur = barometrische druk twee uur geleden, enz.

-12UUR = barometerdruk twaalf uur eerder, enz. De luchtdrukindicatie aanpassen De voorspelling van dit weerstation is gebaseerd op een analyse van de verandering van de luchtdruk. De barometerdruk (30) wordt meegeleverd door de fabriek en aangepast aan de absolute luchtdruk. Als de luchtdruk over het algemeen afneemt met de hoogte boven zeeniveau, kondigt de openbare weerdienst altijd de zogenaamde relatieve luchtdruk. Deze relatieve luchtdruk wordt aangepast aan de topografie van het land om vergelijkbare waarden te krijgen. U kunt de luchtdruk van uw weerstation aanpassen aan de proportie van de plek. U moet het weerstation aanpassen aan de unieke, huidige luchtdruk. Vraag uw lokale weervoorspellingsdienst voor de barometerdruk op zeeniveau of verkrijg de huidige waarde van internet. U kunt het weerstation als volgt aanpassen: Houd de knop HISTORY ABS/REL (38) ongeveer 3 seconden ingedrukt. Druk daarna op de knop + of - (35), (36)om af te wisselen tussen de absolute of relatieve luchtdruk. Kies ‘Rel’ en druk op de knop HISTORY ABS/REL voor de bevestiging. De luchtdrukindicatie knippert. Nu kunt u de juiste waarde kiezen door op de knop + of - te drukken. Bevestig uw keuze door op de knop HISTORY ABS/REL te drukken. Uw weerstation toont nu de relatieve luchtdruk. Als u wilt dat uw weerstation de absolute luchtdruk aankondigt, gaat u als volgt verder: Houd de knop HISTORY ABS/REL ongeveer 3 seconden ingedrukt. Druk daarna op de knop + of - om de absolute luchtdruk te wijzigen. Bevestig uw keuze door op de knop HISTORY ABS/REL te drukken. Het kanaal instellen Het weerstation ontvangt automatisch het buitensensorsignaal nadat u alle instellingen hebt ingevoerd. Opmerking: In het geval dat er storing wordt ontvangen door naburige radiosignalen, knippert het symbool voor de vochtigheid (buiten) (22) en de buitentemperatuur (25) gedurende dat moment. Selecteer een ander kanaal voor de buitensensor door op de knop CH (37) te drukken op het weerstation of de kanaalselectieschakelaar (44) op de buitensensor. De relevante gegevens worden weergegeven in het LC-scherm. - 1: Buitensensorkanaal 1 - 2: Buitensensorkanaal 2 - 3: Buitensensorkanaal 3 - : Automatisch van kanaal veranderenDe temperatuur en temperatuurtendens weergeven De huidige binnentemperatuur (19) en de tepmeratuurtendens binnen (15) wordt weergegeven in het LCD-scherm. Na het verbinding maken met de buitensensor kan het weerstation de buitentemperatuur (25) en de temperatuurtendens (buiten) (24) weergeven. U ziet mogelijk het volgende: De temperatuur stijgt. De temperatuur blijft constant. De temperatuur daalt. Geeft de vochtigheid en vochtigheidstendens weer De huidige vochtigheidstendens (binnen) (16) en de huidige vochtigheid (binnen) (17) wordt weergegeven in het LCD-scherm. De COMFORT-indicator (18) toont de vochtigheid in drie categorieën. De volgende categorieën zijn beschikbaar: Vochtigheid < 40% Vochtigheid 40-70%, binnentemperatuur 20°C–28°CVochtigheid > 70% Nadat er verbinding is gemaakt met de buitensensor, toont het weerstation de vochtigheidstendens (buiten) (21) en de vochtigheid (buiten) (22) in het LCD-scherm. De maximum/minimum temperatuur/vochtigheid weergeven De minimum/maximum temperatuur/vochtigheid wordt voor het eerst gemeten nadat de batterijen zijn geplaatst en opgeslagen in het weerstation. De maximale en minimale waarden voor temperatuur, hygrometer en barometerdruk worden automatisch opgeslagen. Als het weerstation in tijdweergave (7) staat, drukt u op de knop + (35) om de maximale waarden weer te geven. Druk tweemaal op de knop + om de minimale waarden weer te geven. Houd de knop + ongeveer 3 seconden ingedrukt om de opgeslagen maximale en minimale waarden te wissen. Temperatuur en vriesalarm Het temperatuuralarm is een korte piep, die hoort u zodra de buitentemperatuur de vooraf ingestelde temperatuur overschrijdt of onder deze temperatuur daalt. Volg de onderstaande procedures om de gewenste temperatuur in te stellen. Druk op de knop - (36) om naar de modus Temperatuuralarm te gaan. Houd de knop - 3 seconden ingedrukt. De maximale temperatuurweergave knippert. Druk op de knop + of - om de waarden in te stellen. Druk op de knop MODE (34) om uw invoer te bevestigen. De minimale temperatuurweergave knippert. Druk opde knop + of - om de waarden in te stellen. Druk op de knop MODE om uw instelling te bevestigen. De temperatuur en het vriesalarm activeren/deactiveren Als meer dan één buitensensor is geactiveerd, drukt u op de knop CH (37) om er een te selecteren. Druk herhaaldelijk op de knop - (36) om de temperatuur en vriesalarmen te activeren. Als het vriesalarm is geactiveerd, wordt het bijbehorende symbool (23) naast de buitentemperatuur weergegeven. U hoort een alarmsignaal van –1°C tot + 3°C. Als het temperatuuralarm is geactiveerd, wordt het bijbehorende symbool naast de buitentemperatuur weergegeven. U hoort een alarmsignaal bij de ingestelde waarden. Als de temperatuur en het vriesalarm zijn geactiveerd, worden beide symbolen weergegeven op het scherm. Achtergrondverlichting Druk op de knop SNOOZE/LICHT (33). De achtergrondverlichting gaat 5 seconden aan. Batterijstatus weergeven De batterijstatusweergave (20), (26) wordt weergegeven als de batterij bijna leeg is. Zorg dat u de batterijen zo snel mogelijk vervangt (zie ‘De batterijen vervangen’).De batterijen vervangen Weerstation: Vervang de batterij als het LCD-scherm onleesbaar wordt of als de batterijweergave (20) wordt weergegeven. Verwijder het klepje van het batterijvakje aan de achterkant van het weerstation. Verwijder de gebruikte batterijen. Plaats 2 nieuwe batterijen van het type AA, 1,5V. Opmerking: Zorg dat de polariteit klopt wanneer u de batterij plaatst. De juiste polariteit wordt weergegeven in het batterijvakje (40). Sluit de batterijhouder. Buitensensor: Vervang de batterijen als de batterijweergave (26) wordt weergegeven. Verwijder het batterijklepje aan de achterkant van de buitensensor. Verwijder de gebruikte batterijen. Plaats 2 nieuwe batterijen van het type AA, 1,5V. Opmerking: Zorg dat u de batterijen met de juiste polariteit plaatst. De juiste polariteit wordt weergegeven in het batterijvakje (45). Sluit de batterijhouder. Omgevingseffecten op ontvangst Het station verkrijgt de exacte tijd via draadloze technologie. Zoals met alle draadloze apparatuur, kan de ontvangst in devolgende gevallen worden aangetast: Lange zendafstand Nabij bergen en valleien Nabij snelwegen, treinsporen, vliegvelden, hoogspanningkabels, enz. Nabij bouwterreinen Tussen hoge gebouwen. Binnenin betonnen gebouwen. Nabij elektrische apparatuur (computers, TV's, enz.) en metalen structuren Binnenin bewegende voertuigen. Plaats het station op een plek met optimale signalen, d.w.z. dicht in de buurt van een raam en uit de buurt van metalen oppervlaktes of elektrische apparaten. Voorzorgsmaatregelen Het hoofdapparaat is uitsluitend bestemd voor gebruik binnenshuis. De buitensensor is bedoeld voor gebruik buiten huis. Stel het apparaat niet bloot aan overmatige krachten of schokken. Stel het apparaat niet bloot aan extreme temperaturen, direct zonlicht, stof of vochtigheid. Dompel het apparaat niet onder in water. Laat het niet in contact komen met bijtende materialen. Stel het apparaat niet bloot aan open vuur, omdat het kan exploderen. Open nooit de interne achterbehuizing en modificeer geen enkele onderdelen van dit apparaat. Veiligheidswaarschuwingen batterijen Gebruik uitsluitend alkaline batterijen, geen herlaadbare batterijen. Neem bij het plaatsen van de batterijen de juiste polariteit in acht (+/–). Vervang altijd alle batterijen tegelijk. Gebruik nooit nieuwe en gebruikte batterijen door elkaar. Verwijder lege batterijen onmiddellijk. Verwijder de batterijen als het toestel niet wordt gebruikt. Herlaad de batterijen niet en gooi ze niet in vuur, omdat de batterijen zouden kunnen ontploffen. Zorg ervoor dat de batterijen uit de buurt van metalen voorwerpen worden bewaard, omdat hierdoor kortsluiting kan ontstaan. Stel batterijen niet bloot aan extreme temperaturen, vochtigheid of direct zonlicht. Houd alle batterijen buiten bereik van kinderen. Er bestaat gevaar van verstikking. Gebruik dit product uitsluitend voor het doel waarvoor het is bedoeld!Neem wettelijke heffingen in verband met de afvoer van batterijen in aanmerking

Oude batterijen behoren niet tot huishoudelijk afval, omdat deze schadelijk zijn voor de volksgezondheid en het milieu. U kunt verbruikte batterijen kosteloos inleveren bij uw dealer of inzamelpunten. U bent als eindgebruiker wettelijk verplicht verbruikte batterijen in te leveren bij distributeurs of andere inzamelpunten!

Houd rekening met heffingen in het kader van wetgeving m.b.t. het afvoeren van elektrische apparatuur.

Dit symbooltje betekent dat u elektrische apparaten aan het einde van hun levensduur niet als algemeen, huishoudelijk afval mag afvoeren. Lever uw apparaat in bij een plaatselijk inzamelpunt voor afvalverwerking of bij een recyclingcentrum. Dit geldt voor alle landen in de Europese Unie, en voor andere Europese landen met inzamelsystemen voor gescheiden afval.WS6762 - Stazione meteo radiocontrollata Descrizione dei componenti Stazione meteo:DISPLAY
