GEBRUIKSAANWIJZING WRE 1855 Kärcher

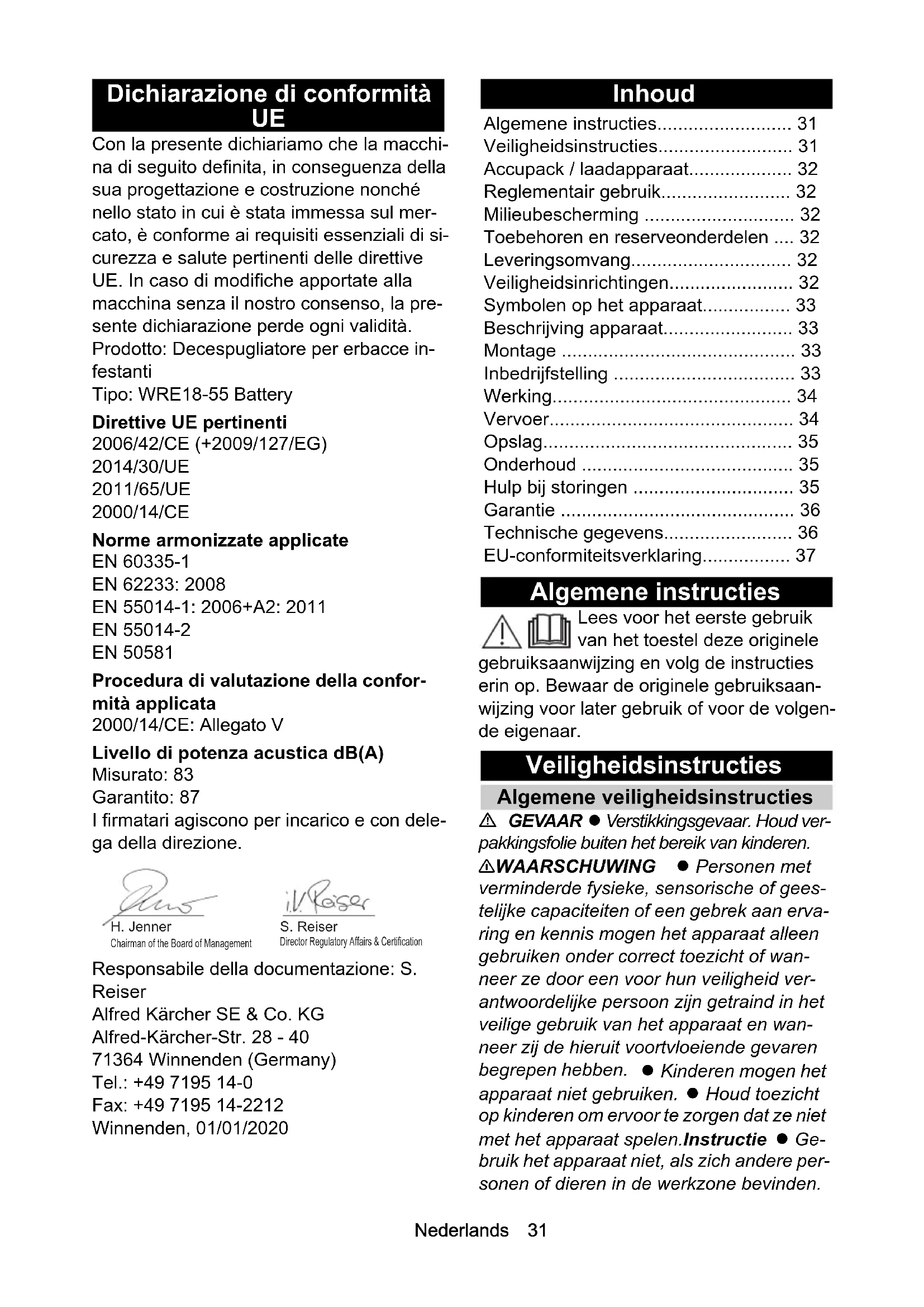

Algemene instructies.... 31

Veiligheidsinstructies.... 31

Accupack / laadapparaat.... 32

Reglementair gebruik.... 32

Milieubescherming 32

Toebehoren en reserveonderdelen .... 32

Veiligheidsinrichtingen.... 32

Symbolen op het apparaat.... 33

Beschrijving apparaat.... 33

Montage 33

Inbedrijfstelling 33

Werking.... 34

Vervoer.... 34

Opslag.... 35

Onderhoud 35

Hulp bij storingen 35

Garantie 36

EU-conformiteitsverklaring.... 37

Algemene instructies

Lees voor het eerste gebruik van het toestel deze originele gebruiksaanwijzing en volg de instructies erin op. Bewaar de originele gebruiksaanwijzing voor later gebruik of voor de volgende eigenaar.

Veiligheidsinstructies

Algemene veiligheidsinstructies

⚠ GEVAAR ● Verstikkingsgevaar. Houd verpakkingsfolie buiten het bereik van kinderen.

⚠ WAARSCHUWING ● Personen met verminderde fysieke, sensorische of geestelijke capaciteiten of een gebrek aan ervaring en kennis mogen het apparaat alleen gebruiken onder correct toezicht of wanneer ze door een voor hun veiligheid verantwoordelijke persoon zijn getraind in het veilige gebruik van het apparaat en wanneer zij de hieruit voortvloeiende gevaren begrepen hebben. ● Kinderen mogen het apparaat niet gebruiken. ● Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.Instructie ● Gebruik het apparaat niet, als zich andere personen of dieren in de werkzone bevinden.

Veiligheidsinstructies

• Dompel het apparaat nooit volledig in vloeistoffen.
• Gebruik het apparaat alleen buiten.
• Controleer het apparaat regelmatig op schade. Bij zichtbare schade het apparaat niet meer in werking nemen.
• Controleer voor de werkzaamheden of de te reinigen vlakken vrij zijn van zand, ste- nen en losse delen. Bij de reiniging kunnen deze worden weggeslingerd of het oppervlak en het apparaat beschadigen.
• Houd tijdens de werking rekening met de terugstoot van het apparaat. Het ingeschakelde apparaat kan ongecontroleerd heen en weer bewegen. Houd het apparaat goed vast en zorg ervoor dat het stabiel staat.
• Gebruik het apparaat niet in de buurt van apparaten die onder spanning staan.
• Neem de veiligheidsinstructies van het accupack in acht en handel overeenkomstig.

De handleidingen en veiligheidsaanwijzingen met betrekking tot de omgang met het apparaat lezen en in acht nemen.

Letselgevaar door omhoog geslingerde delen

Gebruik de onkruidverwijderaar alleen met intacte beschermkap.

Het apparaat is bedoeld voor het oppervlakkig verwijderen van mos en onkruid uit voegen en van verschillende oppervlakken, onder meer van H-klinkers, gewassen betonplaten, tegels enz.

Gebruik het apparaat uitsluitend voor de privé-huishouding.

De telescoopsteel en de zwenkbare reini- gingskop kunnen aan verschillende li- chaamslengtes worden aangepast.

Te voorzien fout gebruik

Niet-reglementair gebruik is verboden.

De bediener is aansprakelijk voor schade die ontstaat door niet-reglementair gebruik.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische appara- ten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transport-schade neemt u contact op met uw distributeur.

Veiligheidsinrichtingen

Veiligheidsafdekking borstel

Afbeelding B

De veiligheidsafdekking voorkomt dat de gebruiker of omstanders door omhoog geslingerde deeltjes verwond raken.

Symbolen op het apparaat

Waarschuwing voor rondvlie- gende objecten.

Houd anderen uit de buurt van het werkbereik.

Draag tijdens gebruik van het apparaat geschikte gehoorbescherming en een veiligheidsbril.

Bescherm het apparaat tegen regen en spatwater.

Voor gebruikers met een li- chaamslengte tot 177 cm.

Voor gebruikers groter dan 178 cm.

Voor gebruik onder objecten, b.v. een bank.

Draairichting voor het openen van de borstelstrip.

Draairichting voor het sluiten van de klepafdekking van de borstelstrip.

Beschrijving apparaat

Afbeelding zie pagina's met grafieken Afbeelding A

① Roterende nylonborstel
②Zwenkbare reinigingskop
③Ontgrendelingstoets zwenkbare reini-gingskop
④Telescoopsteel
⑤Tweede handgreep
⑥Ontgrendelingsknop telescoopsteel
⑦Ontgrendelingsknop apparaatschakelaar
⑧Handgreep
⑨ Apparaatschakelaar
⑩ Opname voor accupack 18 V Battery Power
⑪Ontgrendelingsknop accupack
⑫Typeplaatje

⑭Geleidehulp met klepafdekking borstelstrip

Montage

1. Bijgeleverde buis met de schuine rand in de motorbehuizing steken.

Vergrendelt hoorbaar.

LET OP

Beschadigingsgevaar

De handgreep is voorgemonteerd en op de kortste telescoopplengte ingesteld. Wijzig de instelling pas, als de telescoopsteel compleet gemonteerd is.

1. Bovenste deel van de buis in de opname van de handgreep steken tot deze hoorbaar vergrendelt.

Afbeelding C

1. Apparaatkabel van onderen naar boven in het kabelkanaal in de telescoopsteel leggen.

Afbeelding D

1. De tweede handgreep in de opname schuiven tot deze hoorbaar vergrendelt.

Afbeelding E

1. De beschermkap in de opname schuiven tot deze hoorbaar vergrendelt.

Afbeelding F

1. De klepgreep van de borstelstriphouder rechtsom opendraaien en verwijderen.

Afbeelding G

1. Monteer de borstelstrip in een krans door de bal in de uitsparing te klikken.

Afbeelding H

1. Plaats de borstelkrans in de houder.

Afbeelding I

1. Plaats de geleidehulp inclusief de kle- pafdekking van de borstelstrip en draai deze linksom.

Afbeelding J

Inbedrijfstelling

Apparaat instellen

Telescoopsteel instellen

U kunt de lengte van het apparaat aanpassen.

1. De ontgrendelingstoets indrukken.
2. Telescoopsteel zoals gewenst instellen.

Afbeelding K

Reinigingskop instellen

U kunt de hoek van de reinigingskop aan uw reinigingseisen aanpassen. Het apparaat heeft de volgende instelmogelijkheden:

Voor gebruikers met een li- chaamslengte tot 177 cm.

Voor gebruikers groter dan 178 cm.

Voor gebruik onder objecten, b.v. een bank.

1. Druk de ontgrendelingsknop van de reinigingskop in.

2. Reinigingskop instellen

Afbeelding L

Accu plaatsen

LET OP

Vervuilde contacten

Schade aan apparaat en accu

Controleer de accuopname en de contacten voor het plaatsen op verontreiniging en reinig ze, indien nodig.

Afbeelding M

1. Accu in de opname schuiven tot deze hoorbaar vergrendelt.

Accu verwijderen

⚠ WAARSCHUWING

Ongecontroleerd starten

Gevaar voor letsel

Neem de accu voor werkpauzes en voor onderhouds- en verzorgingswerkzaamheden uit het apparaat.

Afbeelding N

1. Ontgrendelingsknop indrukken.

2. Accu uit het apparaat verwijderen.

Werking

Apparaat inschakelen

U moet de ontgrendeling indrukken de apparaatschakelaar vrij te geven. Pas dan kan het apparaat met de apparaatschakelaar worden ingeschakeld.

1. De ontgrendelingsknop apparaatschakelaar indrukken.

Afbeelding O

1. De apparaatschakelaar tegelijkertijd indrukken.

Het apparaat start.

1. De ontgrendelingsknop apparaatschakelaar loslaten.

Het apparaat blijft draaien.

1. De apparaatschakelaar loslaten.

Het apparaat stopt.

Onkruid verwijderen

Instructie

Neem in acht dat het apparaat het onkruid slechts oppervlakkig verwijderd. Het verwijdert niet de wortels.

Instructie

We raden aan het apparaat alleen in een horizontale, enigszins schuine positie te gebruiken. Verticaal gebruik kan leiden tot snellere slijtage van de borstelstrip.

De zachte nylonborstel kan vele onkruids-oorten van en tussen bijna elk hard oppervlak verwijderen. Het reinigingsresultaat kan echter, afhankelijk van externe invloeden (luchtvochtigheid en omgevingstemperatuur) variëren.

LET OP

Beschadigingsgevaar

Schrob niet met het apparaat en gebruik de beschermkap van de borstel niet om mee te krassen. Het apparaat kan worden beschadigd

1. Het apparaat met langzame bewegingen steeds iets gekanteld en zonder druk uit te oefenen over het te reinigen vlak bewegen. Apparaat niet te dicht boven het vlak bewegen.

Afbeelding P

1. Hardnekkige begroeiing meerdere ke- ren langzaam bewerken.

2. Voor het bewerken van voegen kan het apparaat aan de zijkanten van de tweede handgreep worden vastgehouden en zo iets worden gekanteld. Neem in acht dat eventueel los voegmateriaal wordt verwijderd.

Vervoer

⚠VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat.

Opslag

⚠VOORZICHTIG

Niet in acht nemen van het gewicht

Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het apparaat.

Juiste opslag van het apparaat

Hang het apparaat voor de opslag aan de ophangogen in de handgreep. Alternatief kunt u het apparaat ook op de rand van de beschermkap plaatsen.

LET OP

Beschadigingsgevaar van de borstelha- ren

Plaats het apparaat niet op de borstelharen.

Onderhoud

Borstelstrip vervangen

Instructie

De borstelstrip moet worden vervangen, als de borstels sporen van slijtage vertonen.

1. Het accupack uit het apparaat verwijderen.
2. De klepgreep van de borstelstriphouder rechtsom opendraaien en verwijderen.

Afbeelding G

1. Versleten borstelstrip er aan de uitneem-hulp uittrekken.
2. Monteer de nieuwe borstelstrip in een krans door de bal in de uitsparing te klikken.

Afbeelding H

1. Plaats de borstelkrans in de houder.

Afbeelding I

1. Plaats de geleidehulp inclusief de kle- pafdekking van de borstelstrip en draai deze linksom.

Afbeelding J

Beschermafdeking vervangen

⚠ WAARSCHUWING

Letselgevaar door omhoog geslingerde delen

Gebruik de onkruidverwijderaar alleen met intacte beschermkap.

De beschermkap moet worden vervangen, als deze sporen van slijtage zoals scheuren of breuken vertoont.

1. Borstelstrip verwijderen.
2. Vergrendeling van de beschermkap met een platte schroevendraaier losmaken.
3. Beschermkap naar achteren wegtrekken.
4. Bevestig de nieuwe beschermkap en klik deze op zijn plaats, zie hoofdstuk Montage.

Afbeelding Q

Reiniging

Het accupack moet voor de reiniging uit het apparaat worden genomen.

LET OP

Ondeskundige reiniging

Schade aan het apparaat

Reinig het apparaat niet met een slang of een hogedrukstraal.

Gebruik geen agressieve reinigingsmiddelen.

Klop de borstel niet op de grond schoon.

1. Het accupack eruit nemen.
2. Plantenresten met een borstel verwijderen.
3. Het apparaat met een vochtige doek reinigen.

Tweede handgreep eraf nemen

Afbeelding R

De tweede handgreep kan er voor reparaties worden afgenomen.

1. Vergrendeling van de tweede hand- greep met een platte schroevendraaier losmaken.
2. De tweede handgreep omlaag uit de houder trekken.

Bij latere montage erop letten dat de tweede handgreep veilig vergrendelt.

Hulp bij storingen

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

Hoe ouder de accupack is, hoe lager de capaciteit ook bij goed onderhoud wordt, zo- dat ook in volledig opgeladen toestand niet meer de volledige looptijd wordt bereikt. Dit is geen defect.

Apparaat start niet

Het accupack niet goed geplaatst.

1. Het accupack in de opname schuiven tot deze hoorbaar vergrendelt.

Het accupack is leeg.

1. Het accupack opladen.

Het accupack is in slaapmodus.

1. De apparaatschakelaar langer of opnieuw indrukken.

1. Het accupack vervangen.

Borstelstrip geblokkeerd / apparaat is overbelast / motorbeveiliging is geactiveerd.

1. Apparaat enkele minuten laten afkoelen.

2. Tijdens gebruik minder druk op het apparaat uitoefenen

Apparaat stopt tijdens bedrijf

- Werkzaamheden onderbreken en de accu tot de toegestane temperatuur laten afkoelen. Dit kan enkele minuten duren.

Onbevredigend reinigingsresultaat

Versleten borstels

- Borstelband vervangen.

Klepafdekking borstelstrip inclusief ge- leidehulp kan niet worden geopend

Vervuiling

1. Het accupack verwijderen.

2. Steek een platte schroevendraaier in de uitsparing van de geleidehulp.

Afbeelding S

1. Draai de beschermkap van de borstel met behulp van de hefboomwerking van de schroevendraaier in de richting van het symbool "slot open".

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Technische gegevens

	WRE 1	WRE 1
	8-55	8-55 Battery Set

Gegevens capaciteit apparaat

Accupacktype - Battery
	Power18/25
Bedrijfsspanning V 18 18
Borsteltoerental 1/min 2300-2800	2300-2800
Borsteldoorsne- mm 180 180 de
Borstelmateriaal Nylon	Nylon

Afmetingen en gewichten

Gewicht	kg	2,8	3,3
Lengte x breedte	mm	1370 x	1370 x
x hoogte		230 x 3	230 x 3
		80	80

Vastgestelde waarden

Hand-arm-vibra-tiewaarde	m/s2	3,2	3,2
Onzekerheid K	m/s2	0,5	0,5
Geluidsdrukni-veau	dB(A)	71 71

Onzekerheid K_pA dB(A)

2

2

Geluidsvermo- dB(A) 87 87 gensniveau

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Onkruidverwijderaar Type: WRE18-55 Battery

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1

EN 62233: 2008

EN 55014-1: 2006+A2: 2011

EN 55014-2

EN 50581

Toegepaste conformiteitswaarderings- procedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 83

Gegarandeerd: 87

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
