GEBRUIKSAANWIJZING LFG337S ELECTROLUX
NL Gebruiksaanwijzing | Afzuigkap 147
NO Bruksanvisning | Ventilator 156

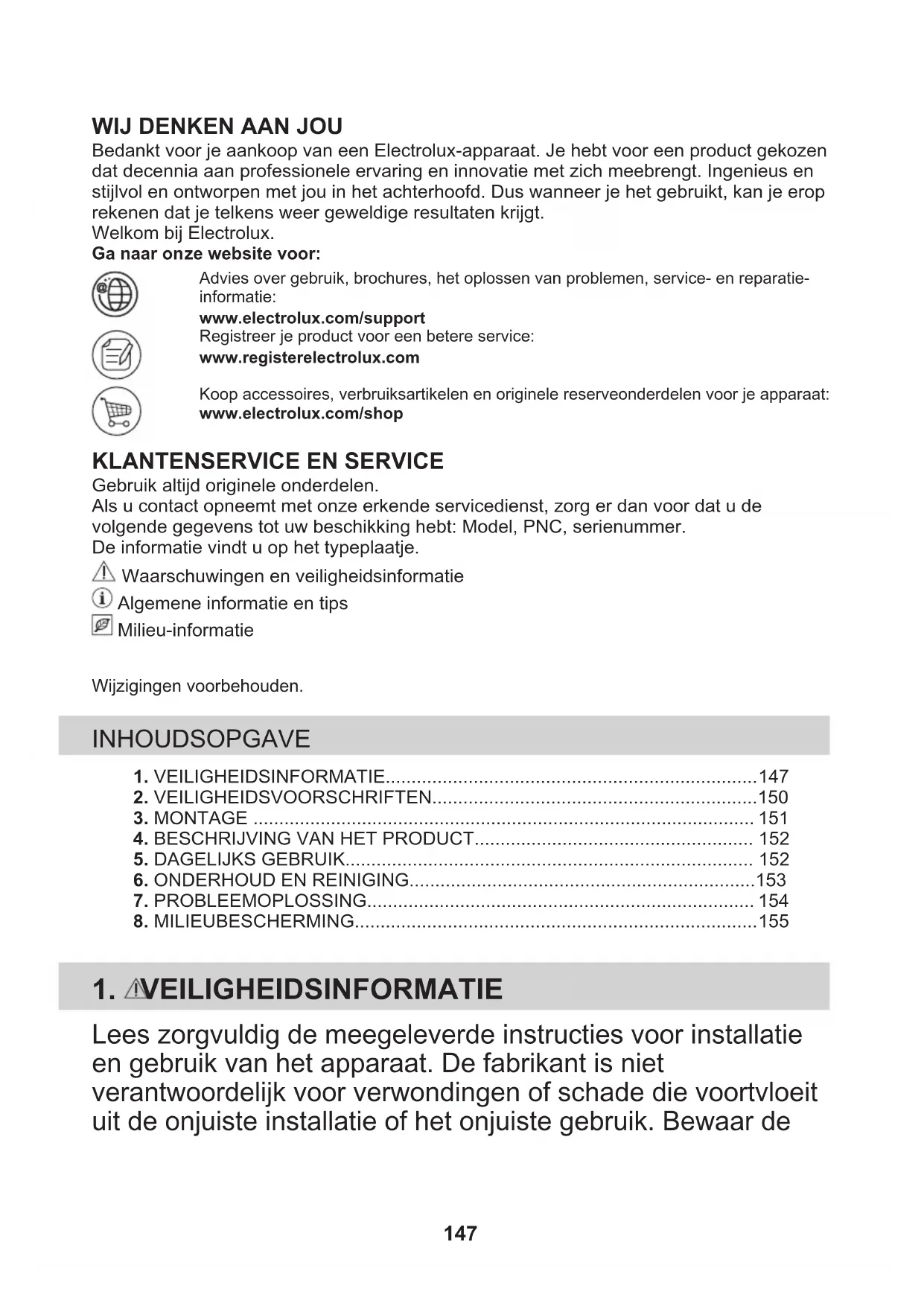

Bedankt voor je aankoop van een Electrolux-apparaat. Je hebt voor een product gekozen dat decennia aan professionele ervaring en innovatie met zich meebrengt. Ingenieus en stijlvol en ontworpen met jou in het achterhoofd. Dus wanneer je het gebruikt, kan je erop rekenen dat je telkens weer geweldige resultaten krijgt.
Welkom bij Electrolux.
Ga naar onze website voor:
Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:
www.electrolux.com/support
Registreer je product voor een betere service:
www.registerelectrolux.com
Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor je apparaat:
www.electrolux.com/shop
KLANTENSERVICE EN SERVICE
Gebruik altijd originele onderdelen.
Als u contact opneemt met onze erkende servicedienst, zorg er dan voor dat u de volgende gegevens tot uw beschikking hebt: Model, PNC, serienummer.
De informatie vindt u op het typeplaatje.
⚠ Waarschuwingen en veiligheidsinformatie
i Algemene informatie en tips
Milieu-informatie
Wijzigingen voorbehouden.
INHOUDSOPGAVE
- VEILIGHEIDSINFORMATIE....147
- VEILIGHEIDSVOORSCHRIFTEN....150
- MONTAGE 151
- BESCHRIJVING VAN HET PRODUCT.... 152
- DAGELIJKS GEBRUIK.... 152
- ONDERHOUD EN REINIGING....153
- PROBLEEMOPLOSSING.... 154
- MILIEUBESCHERMING....155
Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de
instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.
1.1 Veiligheid van kinderen en kwetsbare personen
- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
- Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen.
- Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
- Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is.
- Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.
1.2 Algemene veiligheid
- Dit apparaat is bedoeld voor huishoudelijk gebruik boven kookplaten, fornuizen en soortgelijke kooktoestellen.
- Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
- Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.
- Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken.
- LET OP! Makkelijk toegankelijke onderdelen kunnen heet worden tijdens gebruik met kooktoestellen.
- Gebruik alleen de bevestigingsschroeven die bij het apparaat zijn meegeleverd. Als deze niet zijn meegeleverd, gebruik dan de schroeven die in de installatie-instructies worden aanbevolen. Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
- WAARSCHUWING: Het niet installeren van de schroeven of het bevestigingsapparaat volgens deze instructies kan leiden tot elektrische gevaren.
- Gebruik geen lijm om het apparaat vast te zetten.
- De minimumafstand tussen het kookoppervlak waarop de pannen staan en het onderste deel van het apparaat moet ten minste 65 cm bedragen, tenzij anders aangegeven in de installatie-instructies voor het apparaat of de kookplaat.
- De luchtafvoer moet voldoen aan de voorschriften van de lokale autoriteiten.
- Zorg voor een goede luchtventilatie in de ruimte waar het apparaat geïnstalleerd is, om het terugstromen van gassen van apparaten in de ruimte die op gas of andere brandstoffen werken, zoals open haarden, te voorkomen.
- Zorg ervoor dat de ventilatieopeningen niet worden geblokkeerd en dat de door het apparaat opgevangen lucht niet wordt overgebracht naar een kanaal dat wordt gebruikt om rook en stoom uit andere apparaten (centrale verwarmingssystemen, thermosifons, waterverwarmingstoestellen, enz.) af te zuigen.
- Wanneer het apparaat met andere apparaten werkt, mag het maximale vacuum dat in de ruimte wordt gegenereerd niet groter zijn dan 0,04 mbar.
- Zorg dat u de stroomkabel niet beschadigt. Neem contact op met ons erkende servicecentrum of een elektricien om een beschadigde stroomkabel te vervangen.
- Als het apparaat rechtstreeks op de voeding is aangesloten, moet de elektrische installatie zijn uitgerust met een isoleerinrichting waarmee het apparaat van alle polen van
het stopcontact kan worden losgekoppeld. Volledige ontkoppeling moet voldoen aan de voorwaarden van de overspanningscategorie III. De middelen voor ontkoppeling moeten worden geïncorporeerd in de vaste bedrading, in overeenstemming met de bedradingsregels.
- Flambeer niet onder het apparaat.
- Gebruik het niet om gevaarlijke of explosieve materialen en dampen af te zuigen.
- Reinig het apparaat regelmatig met een zachte doek om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
- Gebruik geen stoomreiniger, waterspray, agressieve schuurmiddelen of scherpe metalen schrapers om het oppervlak van het apparaat schoon te maken. Gebruik alleen neutrale schoonmaakmiddelen.
- Reinig de vetfilters regelmatig (ten minste om de 2 maanden) en verwijder vetafzettingen uit het apparaat om brandgevaar te voorkomen.
- Gebruik een doek om de binnenkant van het apparaat schoon te maken.
2. VEILIGHEIDSVOORSCHRIFTEN
2.1 Installeren
WAARSCHUWING!
Gevaar voor letsel, elektrische schokken, brand, brandwonden en schade aan het apparaat.
- Alleen een erkende installatietechnicus mag dit apparaat installeren.
- Installeer en gebruik geen beschadigd apparaat.
- Volg de installatie-instructies die zijn meegeleverd met het apparaat.
- Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
- Verwijder voordat u het apparaat installeert alle verpakkingen, de etikettering en de beschermfolie.
- Installeer de uitlaatlucht niet in een wandopening, tenzij de opening voor dat doel is ontworpen.
2.2 Elektrische aansluiting
WAARSCHUWING!
Gevaar voor brand en elektrische schokken.
- Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
- Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
-
Als het symbool ( ) Het op de typeplaat is afgedrukt, moet het apparaat geaard worden.
-
Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
- Voorkom dat de stroomkabels verstrikt raken.
- Gebruik geen adapters met meerdere stekkers en verlengkabels.
- Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
- Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
- De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
- Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels kunnen ervoor zorgen dat de contactklem te heet wordt.
- Sluit het apparaat aan het einde van de installatie aan. Zorg ervoor dat de netvoeding na installatie bereikbaar is.
2.3 Gebruik
WAARSCHUWING!
Gevaar voor letsel, brandwonden of elektrische schokken.
2.4 Service
- Neem contact op met de erkende servicedienst voor reparatie van het apparaat. Gebruik uitsluitend originele reserveonderdelen.
- Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.
2.5 Verwijdering
WAARSCHUWING!
Gevaar voor letsel of verstikking.
- Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.
- Haal de stekker uit het stopcontact.
- Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
3. MONTAGE
WAARSCHUWING!
Raadpleeg de hoofdstukken Veiligheid.
3.1 Installatie-instructies
Zie voor volledige informatie over de installatie van het apparaat een apart installatieboekje.
4. BESCHRIJVING VAN HET PRODUCT
4.1 Overzicht van het bedieningspaneel
2
3
functie Beschrijving
1 Verlichtingsschakelaar Om het licht in en uit te schakelen.
2 Schakelaar ventilatorsnelheid Omschakelen tussen het ventilatorsnelheidsniveau.
3 Indicatielampje Geeft aan of de kap werkt.
5. DAGELIJKS GEBRUIK
5.1 De kap gebruiken
Controleer de aanbevolen snelheid volgens onderstaande tabel.
1 Tijdens het opwarmen van voedsel, koken met potten met deksel.
2 Tijdens het koken met potten met deksel op meerdere kookzones of branders, zachtjes bakken.
3 Tijdens het koken en bakken van grote hoeveelheden voedsel zonder deksel, koken op meerdere kookzones of branders.
Het wordt aanbevolen om de kap
ongeveer 15 minuten na het koken aan
te laten staan.
Om de kap:
Verplaats de ventilatorsnelheidsschakelaar naar een van de snelheidsniveaus.
De kap begint te werken. Wijzig indien nodig de snelheid door de schakelaar te verplaatsen.
De verlichting van de afzuigkappen werkt onafhankelijk van andere afzuigkapfuncties. Druk op de om het kookoppervlak te verlichten
Om het apparaat uit te schakelen, zet je de ventilatorsnelheidsschakelaar op stand 0.
6. ONDERHOUD EN REINIGING
6.1 Opmerkingen over de reiniging
Reinigingsmiddelen
Gebruik geen schurende reinigingsmiddelen en borstels.
Maak het oppervlak van het apparaat schoon met een zachte doek, warm water en een mild reinigingsmiddel.
Na het koken kunnen sommige onderdelen van het apparaat heet worden. Om vlekken te voorkomen moet het apparaat afkoelen en worden gedroogd met een schone doek of keukenpapier.
Reinig vlekken met een mild reinigingsmiddel.
Houd de kap
schoon
Reinig het apparaat en smeer de filters elke maand. Reinig de binnen- en vetfilters zorgvuldig zodat er geen vet meer achterblijft. Vetophoping of andere resten kunnen brand veroorzaken.
U kunt vetfilters ook in de afwasmachine wassen.
De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.
Houtskoolfilter
De verzadigingstijd van de koolfilter varieert afhankelijk van het type koken en de regelmaat van het reinigen van de vetfilter. De geactiveerde koolfilter is niet wasbaar, kan niet worden geregenereerd en moet ongeveer om de 4/6 maanden worden vervangen, of vaker voor bijzonder zwaar gebruik.
6.2 De vetfilter reinigen
Filters worden gemonteerd met behulp van clips en pennen aan de andere kant.

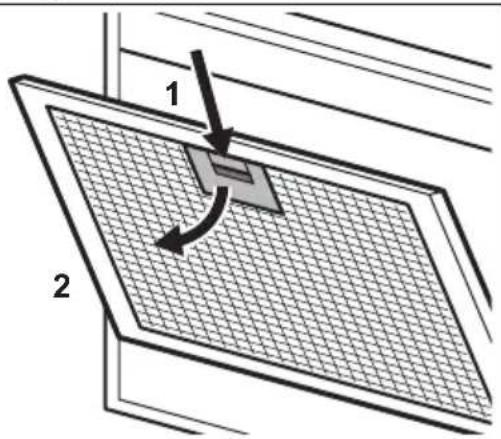

De filter reinigen:
- Druk op de handgreep van de montageclip op het filterpaneel onder de kap.
2
- Kantel de voorkant van de filter iets naar beneden en trek vervolgens.
Herhaal de eerste twee stappen voor alle filters.
- Reinig de filters met een spons met niet-
schurende reinigingsmiddelen of in een
vaatwasser.
De vaatwasser moet op een lage temperatuur en een korte cyclus worden ingesteld. De vetfilter kan verkleuren, maar dat heeft geen invloed op de prestaties van het apparaat.
- Voer de eerste twee stappen in omgekeerde volgorde uit om de filters terug te plaatsen.
Herhaal de stappen voor alle filters indien van toepassing.
6.3 De koolfilter vervangen
WAARSCHUWING!
De koolfilter is NIET afwasbaar! De filter kan niet worden geregenereerd!
Om de koolfilter te vervangen:
- Haal de vetfilters uit het apparaat.
Zie "De vetfilter reinigen" in dit hoofdstuk.
- Draai de filter linksom (1) en trek vervolgens (2).
Voer de stappen in omgekeerde volgorde uit om de filters terug te plaatsen.
In ieder geval moeten de filters ten minste om de vier maanden worden vervangen.
6.4 Het lampje vervangen
WAARSCHUWING!
Gevaar voor brandwonden en elektrische schokken! Koppel het apparaat los van de elektriciteit voor de handeling! Zorg ervoor dat de lamp is afgekoeld voordat u hem aanraakt.
WAARSCHUWING!
Gevaar voor letsel! Gebruik beschermende handschoenen om de lamp te vervangen.
Risico op schade aan het apparaat!
Gebruik geen scherp gereedschap!
Vervang de kapotte gloeilamp overeenkomstig de specificaties:
Vermogen (W) 4
Aansluiting E14
Spanning (V) 220 - 240
Afmetingen (mm) 37 x 100 (diameter x lengte)
ILCOS D-code (volgens IEC 61231)
DRBB/F-4-220-240-E14-37/100
De lamp vervangen:
- Het lampdeksel heeft twee sleuven aan elke zijde. Gebruik een vlak niet scherp plastic gereedschap. Verwijder het lampdeksel voorzichtig uit het apparaat.
- Vervang de lamp.
- Monteer het lampdeksel.
Raadpleeg de hoofdstukken Veiligheid.
7.1 Wat te doen in de volgende gevallen...
Probleem Mogelijke oorzaak Oplossing
| U kunt het apparaat niet activeren. Het apparaat is niet aangesloten op een stroomvoorziening of het is verkeerd aangesloten. | Controleer of het apparaat goed is aangesloten op het lichtnet. |
Probleem Mogelijke oorzaak Oplossing
| U kunt het apparaat niet activeren. De zekering is doorgeslagen. Ga na of de zekering de oorzaak van de storing is. Als de zekeringen keer op keer doorslaan, neemt u contact op met een erkende installateur. |
| Het lampje brandt niet. Het lampje is stuk. Vervang het lampje. Zie het hoofdstuk “Onderhoud en reiniging”. |
| Het apparaat absorbeert niet genoeg dampen. | De motorsnelheid is niet voldoende voor de optredende dampen. | Wijzig de snelheid van de motor. |
8. MILIEUBESCHERMING
Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.
Gooi apparaten gemarkeerd met het symbool
niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
