Produkttype	Kjøkkenhette
Merke	Electrolux
Modell	LFG337S
Farge	Ikke oppgitt (sannsynligvis grå eller hvit)
Strømforsyning	220-240 V ~ 50 Hz (standard estimert)
Lysstyrke	4 W (E14-pære, 220-240 V)
Pæretype	DRBB/F-4-220-240-E14-37/100
Antall motorhastigheter	3 (hastighet 1, 2, 3)
Kontroll	Viftehastighetsglidebryter + lysbryter
Avtrekkstype	Avtrekk til utsiden (resirkulering mulig med kullfilter)
Fettfilter	Oppvaskmaskinvennlig (kort syklus, lav temperatur)
Kullfilter	Ikke vaskbart, skiftes hver 4. til 6. måned
Minste avstand til koketopp	65 cm
Materiale	Ikke oppgitt (sannsynligvis rustfritt stål eller glass)
Mål (B x D x H)	Ikke spesifisert (standard 90 cm bred)
Vekt	Ikke spesifisert (ca. 15-20 kg)
Vedlikehold	Månedlig rengjøring av fettfiltre, innvendig og overflater
Sikkerhet	Automatisk stopp ikke nevnt; Allpolet brudd kreves for elektrisk installasjon
Garanti	Standard Electrolux (kontakt kundeservice)

Ofte stilte spørsmål - LFG337S ELECTROLUX

Hvordan installere Electrolux LFG337S kjøkkenhette?

Installasjonen må utføres av en kvalifisert fagperson. Hold en minimumsavstand på 65 cm mellom hetten og koketoppen. Følg installasjonsanvisningene som følger separat. Sørg for at luftavtrekket er i henhold til lokale forskrifter.

Hva er lyspærens styrke og hvordan bytter jeg den?

Pæren er på 4 W, type E14, spenning 220-240 V, mål 37 x 100 mm. For å bytte, koble fra apparatet, la det avkjøles, fjern forsiktig diffusoren med et ikke-skarpt verktøy, og bytt pæren.

Hvordan rengjøre fettfiltrene?

Fettfiltrene rengjøres hver måned. For å fjerne dem, trykk på klemspaken, vipp filteret ned og trekk det ut. Vask dem for hånd med mildt vaskemiddel eller i oppvaskmaskin på kort syklus ved lav temperatur.

Når skal kullfilteret skiftes?

Kullfilteret er ikke vaskbart og må skiftes hver 4. til 6. måned, eller oftere ved intensiv bruk. For å skifte det, fjern først fettfiltrene, drei deretter kullfilteret mot venstre og trekk det ut.

Hetten slår seg ikke på, hva gjør jeg?

Kontroller at apparatet er riktig tilkoblet. Hvis sikringen har gått, sett den inn igjen. Hvis problemet vedvarer, kontakt en kvalifisert elektriker.

Hvordan bruke de forskjellige hastighetene på hetten?

Bruk hastighet 1 for å varme opp eller tilberede mat med lokk, hastighet 2 for matlaging med flere lokkede beholdere eller forsiktig steking, og hastighet 3 for koking eller steking av store mengder uten lokk. La hetten gå i 15 minutter etter matlaging.

Kan jeg installere hetten i resirkuleringsmodus?

Ja, med et aktivt kullfilter (ikke inkludert). Se installasjonsveiledningen for spesifikke instruksjoner. Kullfilteret må skiftes regelmessig.

Hvilke rengjøringsprodukter skal brukes til hetten?

Bruk en myk klut, lunkent vann og mildt vaskemiddel. Unngå slipende rengjøringsmidler, metallbørster, damprensere og vannsprutere.

Hvordan kontakte Electrolux kundeservice?

Før du kontakter autorisert service, noter modell, PNC og serienummer (på typeskiltet). Besøk www.electrolux.com/support eller ring kundeservice.

Hetten lager støy eller suger ikke nok, hva gjør jeg?

Kontroller at motorhastigheten er tilpasset dampene. Rengjør fettfiltrene og skift kullfilteret om nødvendig. Sørg for at avtrekkskanalene ikke er tette.

BRUKSANVISNING LFG337S ELECTROLUX

ILCOS D Code (ifølge IEC 61231)

DRBB/F-4-220-240-E14-37/100

Problem Mulige årsager Løsning

Takk for at du har kjøpt et produkt fra Electrolux. Du har valgt et produkt som bringer flere tiår med erfaring og innovasjon med seg. Genialt og stilig, og det er designet med tanke på deg. Så uansett når du bruker det, kan du være trygg på at du får gode resultater hver gang.

Gå inn på nettsiden vår for å:

Få råd om bruk, brosjyrer, hjelp til feilsøking, og informasjon om service og reparasjon:

www.electrolux.com/support

Registrer produktet for å få bedre service:

www.registerelectrolux.com

Kjøp tilbehør, forbruksvarer og originale reservedeler til apparatet ditt:

www.electrolux.com/shop

KUNDEST∅TTE OG SERVICE

Bruk alltid originale reservedeler.

Når du kontakter vårt autoriserte servicesenter, må du sørge for at du har følgende opplysninger tilgjengelig: Modell, PNC, serienummer.

Informasjonen finner du på typeskiltet.

Advarsel/Forsiktig – Sikkerhetsinformasjon

Generell informasjon og tips

Miljøinformasjon

Med forbehold om endringer.

INNHOLD

1. SIKKERHETSINFORMASJON.... 156
2. SIKKERHETSINSTRUKSJONER 159
3. MONTERING.... 160
4. PRODUKTBESKRIVELSE....160
5. DAGLIG BRUK....160
6. STELL OG RENGJ∅RING....161
7. FEILS∅KING....163
8. BESKYTTELSE AV MILJ∅ET 163

1. ⚠SIKKERHETSINFORMASJON

Les medfølgende instruksjoner grundig før du installerer og bruker apparatet. Produsenten er ikke ansvarlig for personskader eller andre skader som følge av feilaktig montering eller bruk. Hold alltid instruksjonene på et trygt og tilgjengelig sted for fremtidig referanse.

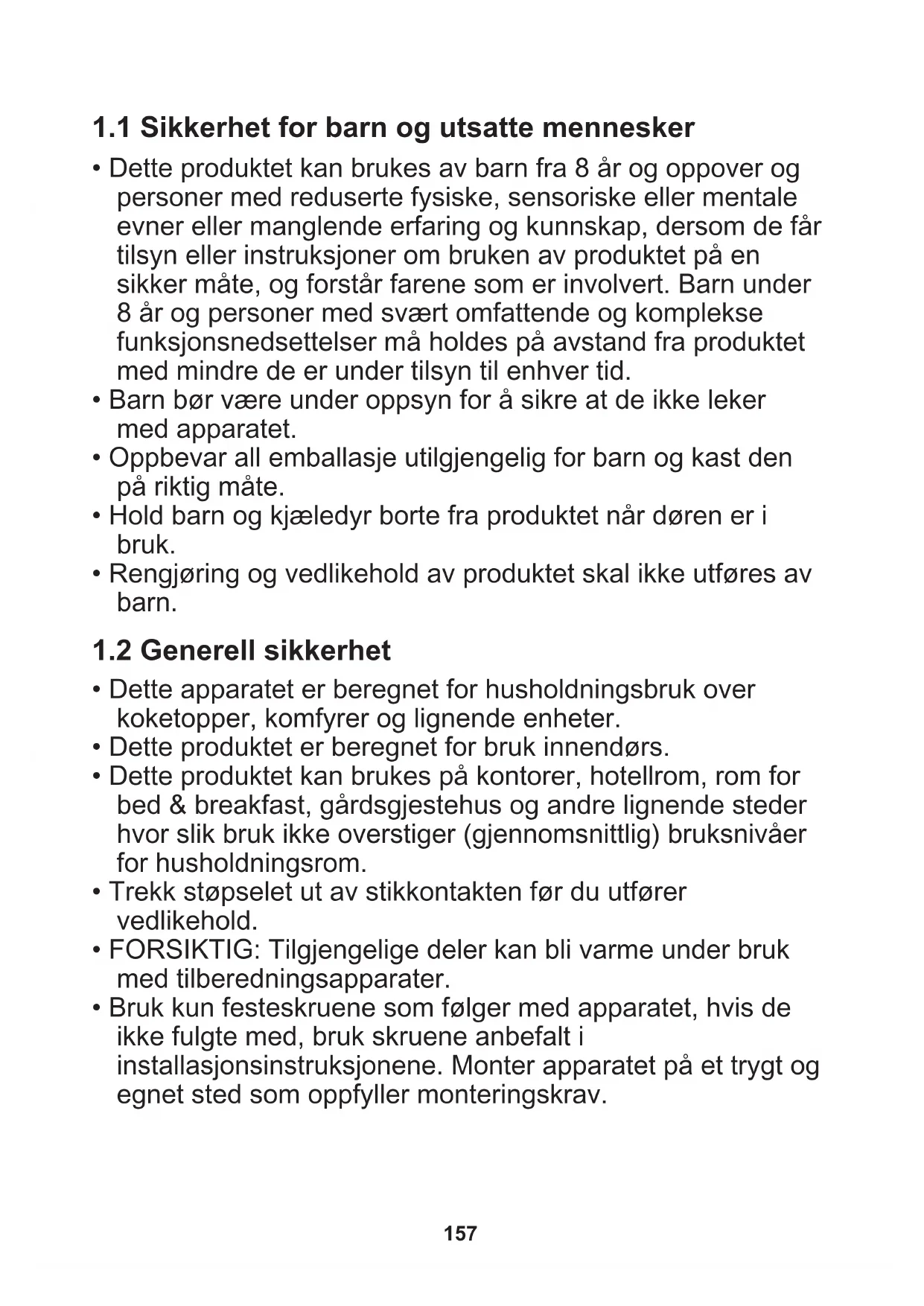

1.1 Sikkerhet for barn og utsatte mennesker

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, dersom de får tilsyn eller instruksjoner om bruken av produktet på en sikker måte, og forstår farene som er involvert. Barn under 8 år og personer med svært omfattende og komplekse funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.
• Barn bør være under oppsyn for å sikre at de ikke leker med apparatet.
• Oppbevar all emballasje utilgjengelig for barn og kast den på riktig måte.
• Hold barn og kjæledyr borte fra produktet når døren er i bruk.
• Rengjøring og vedlikehold av produktet skal ikke utføres av barn.

1.2 Generell sikkerhet

• Dette apparatet er beregnet for husholdningsbruk over koketopper, komfyrer og lignende enheter.
• Dette produktet er beregnet for bruk innendørs.
• Dette produktet kan brukes på kontorer, hotellrom, rom for bed & breakfast, gårdsgjestehus og andre lignende steder hvor slik bruk ikke overstiger (gjennomsnittlig) bruksnivåer for husholdningsrom.
• Trekk støpselet ut av stikkontakten før du utfører vedlikehold.
• FORSIKTIG: Tilgjengelige deler kan bli varme under bruk med tilberedningsapparater.
• Bruk kun festeskruene som følger med apparatet, hvis de ikke fulgte med, bruk skruene anbefalt i installasjonsinstruksjonene. Monter apparatet på et trygt og egnet sted som oppfyller monteringskrav.

- ADVARSEL: Hvis du ikke installerer skruene eller festemidlene i henhold til disse instruksjonene, kan det føre til elektriske farer.

- Ikke bruk klebemidler for å feste apparatet.

- Minimumsavstanden mellom koketoppen som kokekarene står på og underdelen av apparatet skal være minst 65 cm, med mindre annet er angitt i apparatets installasjonsinstruksjoner.

- Avtrekksluft må overholde lokale forskrifter.

- Påse at det er god luftventilasjon der produktet er installert for å unngå at gasser fra eventuelle produkter som drives med brennbart drivstoff, deriblant åpen ild, ikke blir blandet med luften i produktet.

- Påse at ventilasjonsåpningene ikke er blokkerte og at luften som samles opp av apparatet ikke blir ført inn i en kanal som brukes til å fjerne røyk og damp fra andre apparater (sentralvarmesystemer, termosifoner, varmtvannsberedere osv.).

- Når apparatet brukes med andre apparater, skal ikke maksimalt vakuum generert i rommet overstige 0,04 mbar.

- Påse at strømkabelen ikke blir påført skade. Kontakt vårt autoriserte servicesenter eller en elektriker for å bytte en ødelagt strømkabel.

- Hvis apparatet er koblet direkte til strømforsyningen, må den elektriske installasjonen være utstyrt med en isolerende enhet som gjør det mulig å koble apparatet fra strømnettet ved alle poler. Fullstendig frakobling må oppfylle vilkårene som er spesifisert i overspenningskategori III. Anordning for frakobling må være inkorporert i den faste kablingen i samsvar med installasjonsreglene.

- Flamber aldri under apparatet.

- Må ikke brukes for avtrekk av farlige eller eksplosive materialer og damp.

- Rengjør apparatet med en myk klut med jevne mellomrom for å hindre skade på overflaten.

• Ikke bruk damprenser, vannspray, sterke rengjøringsmidler eller en metallskraper for å rengjøre apparatets overflate. Bruk kun nøytralt vaskemiddel.
• Rengjør fettfiltrene regelmessig (minst annenhver måned) og fjern fettoppsamling fra apparatet for å unngå brannfare.
• Bruk en klut for å rengjøre apparatet innvendig.

2. SIKKERHETSINSTRUKSJONER

2.1 Installing

ADVARSEL!

Risiko for personskade, elektrisk støt, brannskader, eller skade på produktet.

• Installering må kun foretas av en kvalifisert person.
• Ikke monter eller bruk et skadet produkt.
• Følg installasjonsanvisningene som følger med produktet.
• Vær alltid forsiktig når du flytter produktet. Det er tungt. Bruk alltid vernebriller og lukket fottøy.
• Før du installerer produktet må du fjerne all emballasje, merking og beskyttelsesfilm.
• Led ikke avtrekksluften til i et hulrom i veggen med mindre det er designet for det formålet.

2.2 Elektrisk tilkobling

ADVARSEL!

Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Kontroller at parameterne på typeskiltet er kompatible med de elektriske spesifikasjonene i strømforsyningen.
• Hvis symbolet ( ) Rke er trykket på klassifiseringsskiltet må produktet jordes.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Sørg for at strømkabelen ikke floker seg.
• Ikke bruk grenuttak eller skjøteledninger.

• Hvis stikkontakten er løs skal du ikke sette i støpselet.

• Ikke trekk i kabelen for å koble fra produktet. Trekk alltid i selve støpselet.

• Beskyttelsen mot elektrisk støt fra strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.
• Påse at produktet er riktig montert. Løs og feil hovedstrømkabel kan overopphete terminalen.
• Koble til produktet når du har fullført monteringen. Kontroller at det er tilgang til strømtilkoblingen etter monteringen.

2.3 Bruk

ADVARSEL!

Risiko for skade, brannskader og elektrisk støt.

• Dette apparatet skal kun brukes til matlaging. Ikke bruk apparatet til andre formål.
• Produktets spesifikasjoner må ikke endres.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Bruk kun tilbehør som følger med produktet.
• Hold flammer eller oppvarmede gjenstander unna fett og oljer når du tilbereder mat ved koking og steking.
• Ikke bruk avdekkede elektriske rister.
  • Overflaten til apparatet skal ikke brukes til oppbevaring.
• Ikke bruk forstørrelsesglass, kikkert eller lignende optiske enheter for å se direkte på tenningen av apparatet.
• Hvis produktet fungerer med andre apparater, må ikke det maksimalt utviklede trykket overskride 4 Pa (4x10-5 bar).

2.4 Service

• Kontakt det autoriserte servicesenteret for å reparere produktet. Det skal bare brukes originale reservedeler.
• Angående lampen(e) i dette produktet og reservedeler som selges separat: Disse lampene er ment å motstå ekstreme fysiske forhold i husholdningsprodukter, for eksempel temperatur, vibrasjon, fuktighet, eller er ment å signalisere informasjon om produktets driftsstatus. De er ikke ment å brukes i andre bruksområder og egner seg ikke til rombelysning.

Fare for skade og kvelning.

• Kontakt kommunen din for informasjon om hvordan du kaster apparatet.
• Koble produktet fra strømmen.
• Kutt av strømkabelen, lukk produktet og kast den.

3. MONTERING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

3.1 Installasjonsanvisninger

For fullstendig informasjon om montering av produktet, se et separat monteringshefte.

4. PRODUKTBESKRIVELSE

4.1 Oversikt over betjeningspanel

1 2 3

Funksjon Beskrivelse

Lysbryter For å slå lyset av og på.

Viftehastighetsbryter For å veksle mellom viftehastighetsnivå.

Indikator Indikerer om ventilatoren er i bruk.

5. DAGLIG BRUK

5.1 Bruk av ventilatoren

Sjekk anbefalt hastighet i henhold til tabellen nedenfor.

1	Under oppvarming av mat, tilberedning med dekkede kokekar.
2	Skånsom steking – når du tilbereder med dekkede kokekar på flere kokesoner eller brennere.
3	Under koking og steking av mye mat uten lokk, tilberedning på flere kokesoner eller brennere.

Det er anbefalt å la ventilatoren stå på i 15 minutter etter tilberedning.

Slik bruker du ventilatoren:

Flytt viftehastighetsbryteren til en av hastighetsnivåene. Ventilatoren starter. Om ønskelig kan du endre hastigheten ved å flytte på bryteren.

Ventilatorlyset fungerer uavhengig av andre ventilatorfunksjoner. For å lyse opp kokeflaten bruk lysbryteren

For å slå av apparatet, flytt viftehastighetsbryteren til 0.

6. STELL OG RENGJ∅RING

6.1 Merknader om rengjøring

Rengjøringsmidler

Ikke bruk skurende rengjøringsmidler og børster. Rengjør produktets overflate med en myk klut med varmt vann og et mildt vaskemiddel.

Etter tilberedning kan noen deler av produktet bli varmt. For å unngå flekker må produktet kjøles ned og tørkes med ren klut eller tørkepapir.

Rengjør flekker med et mildt vaskemiddel.

Hold ventilatoren ren

Rengjør produktet og smør filtrene én gang i måneden. Rengjør innvendig og fettfiltrene grundig for fett. Fettoppsamling eller andre rester kan føre til brann.

Fettfiltere kan vaskes i oppvaskmaskin. Oppvaskmaskinen må stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfarget, men dette har ingen påvirkning på apparaters ytelse.

Kullfilter

Metningen av kullfilteret varierer avhengig av type tilberedning og hvor regelmessig du rengjører fettfilteret. Det aktiverte kullfilteret kan ikke vaskes eller regenereres, og må byttes ut omtrent hver fjerde/sjette måned i bruk, eller oftere i perioder med spesielt mye bruk.

6.2 Rengjøre fettfilteret

Filtrene monteres med klips og nåler på motsatt side.

For å rengjøre filteret:

1. Trykk på håndtaket til monteringsklipsen på filterpanelet under ventilatoren.

1 2

1. Bøy fronten på filteret forsiktig nedover, og dra.

Gjenta de to første trinnene for alle filtrene.

1. Vask filtrene ved å bruke en svamp med vaskemiddel uten slipevirkning, eller bruk oppvaskmaskin.

Oppvaskmaskinen må stilles inn på lav temperatur og et kort program. Fettfilteret kan bli misfarget, men dette har ingen påvirkning på produktets ytelse.

1. For å montere filtrene tilbake, følg de to første trinnene i omvendt rekkefølge.

Gjenta trinnene for alle filtre hvis aktuelt.

6.3 Bytt ut kullfilteret

ADVARSEL!

1. Fjern fettfiltrene fra apparatet.

Les «Rengjøring av fettfilteret» i dette kapittelet.

1. Drei filteret mot urviseren (1) og trekk deretter (2).

For å remontere filteret, utfør trinnene i omvendt rekkefølge.

Uansett er det nødvendig å skifte filtrene minst hver fjerde måned.

6.4 Skifte lyspære

ADVARSEL!

Fare for brannsår og elektrisk støt! Koble fra produktet fra strømforsyningen før du setter i gang! Kontroller at lyspæren er avkjølt før du tar på den.

ADVARSEL!

Erstatt den defekte lyspæren i henhold til spesifikasjonene:

Effekt (watt) 4

Kontakt E14

Spenning (V) 220 - 240

Mål (mm) 37 x 100 (diameter x lengde)

ILCOS D-kode (i henhold til IEC 61231)

DRBB/F-4-220-240-E14-37/100

For å skifte pæren:

1. Dekslet til lyspæren har 2 spor på hver side. Bruk et flatt plastverktøy uten skarpe kanter. Fjern dekslet til lyspæren forsiktig fra produktet.
2. Bytt lyspæren.
3. Monter dekselet til pæren.

7. FEILS∅KING

ADVARSEL!

Se etter i Sikkerhetskapitlene.

7.1 Hva må gjøres, hvis ...

Problem Mulig årsak Løsning

Resirkuler materialer som er merket med symbolet 📄Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket

med symbolet sammen med husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
