LFG337S - Liesituuletin ELECTROLUX - Ilmainen käyttöohje ja opas

Tuotetyyppi	Keittiön liesituuletin
Brändi	Electrolux
Malli	LFG337S
Väri	Ei tarkennettu (todennäköisesti harmaa tai valkoinen)
Sähkönsyöttö	220-240 V ~ 50 Hz (vakioarvio)
Valaisimen teho	4 W (E14-polttimo, 220-240 V)
Polttimon tyyppi	DRBB/F-4-220-240-E14-37/100
Moottorin nopeuksien määrä	3 (nopeudet 1, 2, 3)
Ohjaus	Tuulettimen nopeuden liukusäädin + valokytkin
Poistotyyppi	Ulospuhallus (kiertokäyttö mahdollinen hiilisuodattimella)
Rasvasuodatin	Konepestävä (lyhyt ohjelma, alhainen lämpötila)
Hiilisuodatin	Ei pestävä, vaihto 4–6 kuukauden välein
Pienin etäisyys keittotasosta	65 cm
Materiaali	Ei tarkennettu (todennäköisesti ruostumaton teräs tai lasi)
Mitat (L x S x K)	Ei määritelty (vakioleveys 90 cm)
Paino	Ei määritelty (noin 15-20 kg)
Huolto	Rasvasuodattimien, sisäosan ja pintojen kuukausittainen puhdistus
Turvallisuus	Automaattista pysäytystä ei mainita; sähköasennus vaatii moninapaisen katkaisun
Takuu	Vakio Electrolux (katso huoltopalvelu)

Usein kysytyt kysymykset - LFG337S ELECTROLUX

Kuinka asentaa Electrolux LFG337S liesituuletin?

Asennuksen tulee suorittaa ammattitaitoinen asentaja. Noudata vähintään 65 cm etäisyyttä liesituulettimen ja keittotason välillä. Noudata erikseen toimitettuja asennusohjeita. Varmista, että ilmanpoisto on paikallisten määräysten mukainen.

Mikä on polttimon teho ja miten se vaihdetaan?

Polttimo on 4 W, tyyppi E14, jännite 220-240 V, mitat 37 x 100 mm. Vaihda irrottamalla laite, anna jäähtyä, poista diffuusori varovasti tylpällä työkalulla ja vaihda polttimo.

Kuinka puhdistaa rasvasuodattimet?

Rasvasuodattimet puhdistetaan joka kuukausi. Irrota painamalla pidikkeen vipua, kallista suodatinta alaspäin ja vedä. Pese käsin miedolla pesuaineella tai astianpesukoneessa lyhyellä ohjelmalla alhaisessa lämpötilassa.

Milloin hiilisuodatin vaihdetaan?

Hiilisuodatinta ei voi pestä, ja se on vaihdettava 4–6 kuukauden välein tai useammin runsaassa käytössä. Vaihda poistamalla ensin rasvasuodattimet, kierrä hiilisuodatinta vasemmalle ja vedä irti.

Liesituuletin ei syty, mitä tehdä?

Tarkista, että laite on kunnolla kytketty. Jos sulake on lauennut, kytke se takaisin. Jos ongelma jatkuu, ota yhteyttä ammattitaitoiseen sähköasentajaan.

Kuinka käyttää liesituulettimen eri nopeuksia?

Käytä nopeutta 1 ruoan lämmittämiseen tai kypsentämiseen kannella, nopeutta 2 useiden kannellisten astioiden kanssa tai kevyttä paistamista varten, ja nopeutta 3 keittämiseen tai suurten määrien paistamiseen ilman kantta. Anna liesituulettimen käydä 15 minuuttia ruoanlaiton jälkeen.

Voinko asentaa liesituulettimen kiertokäyttötilassa?

Kyllä, aktiivihiilisuodattimella (ei sisälly). Katso asennusohjeet tarkkoja ohjeita varten. Hiilisuodatin on vaihdettava säännöllisesti.

Mitä puhdistusaineita liesituulettimelle voi käyttää?

Käytä pehmeää liinaa, lämmintä vettä ja mietoa pesuainetta. Vältä hankaavia puhdistusaineita, metalliharjoja, höyrypuhdistimia ja vesisuihkuja.

Kuinka ottaa yhteyttä Electrolux-huoltopalveluun?

Ennen kuin otat yhteyttä valtuutettuun huoltoon, merkitse malli, PNC ja sarjanumero (arvokilvessä). Katso www.electrolux.com/support tai soita asiakaspalveluun.

Liesituuletin pitää ääntä tai imee huonosti, mitä tehdä?

Tarkista, että moottorin nopeus on sopiva höyryille. Puhdista rasvasuodattimet ja vaihda hiilisuodatin tarvittaessa. Varmista, ettei poistokanavat ole tukossa.

KÄYTTÖOHJE LFG337S ELECTROLUX

FI Käyttöohje | Liesituuletin 70

Korrake kahte esimest toimingut köigi filtrite puhul.

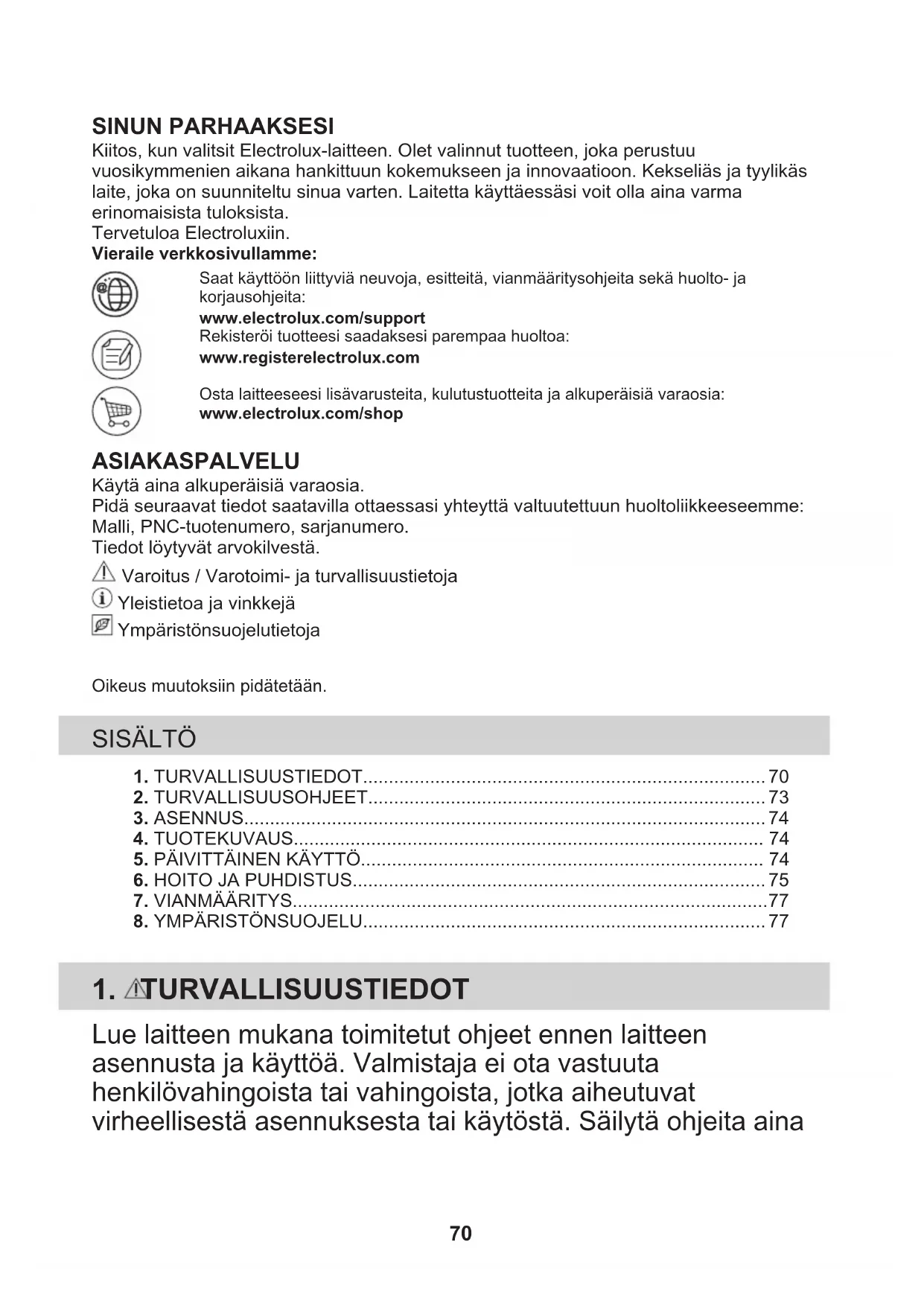

Kiitos, kun valitsit Electrolux-laitteen. Olet valinnut tuotteen, joka perustuu vuosikymmenien aikana hankittuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu sinua varten. Laitetta käyttäessäsi voit olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxiin.

Vieraile verkkosivullamme:

Saat käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.electrolux.com/support

Rekisteröi tuotteesi saadaksesi parempaa huoltoa:

www.registerelectrolux.com

Osta laitteeseesi lisävarusteita, kulutustuotteita ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU

Käytä aina alkuperäisiä varaosia.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseemme:

Malli, PNC-tuotenumero, sarjanumero.

Tiedot löytyvät arvokilvestä.

Varoitus / Varotoimi- ja turvallisuustietoja

Yleistietoa ja vinkkejä

Ympäristönsuojelutietoja

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....70
2. TURVALLISUUSOHJEET....73
3. ASENNUS....74
4. TUOTEKUVAUS....74
5. PÄIVITTÄINEN KÄYTTÖ....74
6. HOITO JA PUHDISTUS....75
7. VIANMÄÄRITYS....77
8. YMPÄRISTÖNSUOJELU....77

1. ▲TURVALLISUUSTIEDOT

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina

varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

• 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.
• Lapsia on valvottava, etteivät he ryhdy leikkimään laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• Pidä lapset ja lemmikkieläimet pois laitteen lähettyviltä sen ollessa toiminnassa.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu kotitalouskäyttöön keittotasojen, liesien ja vastaavien ruoanlaittolaitteiden päällä.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Irrota pistoke pistorasiasta ennen laitteen huoltoa.
• HUOMIO: Laitteen kosketettavissa olevat osat voivat kuumentua, kun sitä käytetään ruoanlaittolaitteiden kanssa.
• Käytä ainoastaan laitteen mukana toimitettuja kiinnitysruuveja. Jos ne eivät kuulu pakkaukseen, käytä asennusohjeissa suositeltuja ruuveja. Laite on asennettava

turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.

• VAROITUS: Mikäli ruuveja tai kiinnityslaitetta ei asenneta näiden ohjeiden mukaisesti, olemassa on sähköiskujen vaara.

- Laitteen kiinnityksessä ei saa käyttää liimaa.

- Jätä pannujen alla olevan keittotason pinnan ja laitteen alaosan väliin vähintään 65 cm tilaa, ellei muuta mainita laitteen tai keittotason asennusohjeissa.

- Ilmanpoistojärjestelmän tulee olla paikallisten määräyksien mukainen.

- Varmista, että huoneen ilmanvaihto on hyvä. Muiden kaasulla tai polttoaineilla toimivien laitteiden tai avotulien kehittämät höyryt tai savu eivät saa päästä tilaan ilmastointikanavien kautta.

- Varmista, ettei tuuletusaukoissa ole tukoksia ja ettei laitteen keräämää ilmaa syötetä muiden laitteiden savun- ja höyrynpoistokanaviin (keskuslämmitysjärjestelmät, termosifonit, vedenlämmittimet, jne.).

- Kun laite toimii muiden laitteiden kanssa, huoneen alipaine saa olla korkeintaan 0,04 mbar.

- Varmista, ettei virtajohto vaurioidu. Ota yhteyttä valtuutettuun huoltoliikkeeseemme tai sähköasentajaan vaurioituneen virtajohdon vaihtamiseksi.

- Jos laite on liitetty suoraan sähköverkkoon, sähköjärjestelmään on asennettava eristyslaite, joka mahdollistaa virran katkaisemisen kaikista laitteen navoista. Täydellinen virran katkaisu on taattava ylijänniteluokan III määrityksien mukaisesti. Poiskytkentävälineet on sisällytettävä kiinteään johdotukseen johdotussääntöjä noudattaen.

- Älä liekitä laitteen alla.

- Ei saa käyttää vaarallisten tai räjähtävien materiaalien ja höyryjen sammuttamiseen.

- Puhdista laite säännöllisesti pehmeällä liinalla, jotta pintamateriaali pysyisi hyväkuntoisena.

• Älä käytä höyrypesuria, vesisuihkua, voimakkaita hankaavia puhdistusaineita tai teräviä metallikaapimia laitteen pinnan puhdistamiseen. Käytä ainoastaan neutraaleja pesuaineita.
• Puhdista rasvasuodattimet säännöllisesti (vähintään 2 kuukauden välein) ja poista rasvajäämät laitteesta tulipalovaaran välttämiseksi.
• Puhdista laitteen sisäosa liinalla.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Virheellinen käyttö voi aiheuttaa henkilövahinkoja, sähköiskuja, tulipaloja, palovammoja tai laitteen vaurioitumisen.

• Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Poista kaikki pakkausmateriaalit, merkit ja suojakalvot ennen laitteen asentamista.
• Ilmanpoistoa ei saa asentaa seinän sisään, ellei seinän syvennystä ole tarkoitettu tähän tarkoitukseen.

2.2 Sähköliitäntä

VAROITUS!

Tulipalo- ja sähköiskuvaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Jos symbolia ( ) mole merkitty arvokilpeen, laite on maadoitettava.
• Kytke pistoke maadoitettuun pistorasiaan.
• Varo, ettei virtajohto takerru kiinni mihinkään.

• Älä käytä jakorasioita tai jatkojohtoja.

• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.

• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Varmista, että laite on asennettu oikein. Löysät tai vääränlaiset virtajohdot voivat aiheuttaa liittimen ylikuumenemisen.
• Liitä laite asennuksen jälkeen. Varmista, että verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen vaara.

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon. Laitetta ei saa käyttää muuhun tarkoitukseen.
• Älä muuta laitteen teknisiä ominaisuuksia.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Käytä vain laitteen mukana toimitettuja varusteita.
• Pidä liekit tai kuumat esineet kaukana rasvoista ja öljyistä ruoanvalmistuksen ja paistamisen aikana.
• Älä käytä suojaamattomia sähkögrillejä.
• Älä käytä laitetta säilytystasona.
• Älä katso suoraan laitteen valoon suurennuslaseilla, kiikareilla tai vastaavilla optisilla laitteilla.

- Jos laite toimii muiden laitteiden kanssa, kehittynyt enimmäispaine ei saa ylittää 4 Pa:ta (4 x 10-5 baaria).

2.4 Huolto

• Kun laite on korjattava, ota yhteyttä valtuutettuun huoltopalveluun. Käytä vain alkuperäisiä varaosia.
• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat

tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.

2.5 Hävittäminen

VAROITUS!

Henkilövahinko- tai tukehtumisvaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota pistoke pistorasiasta.
• Leikkaa virtajohto laitteen läheltä ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Asennusohjeet

Katso kaikki laitteen asennusta koskevat tiedot erillisestä asennusoppaasta.

4. TUOTEKUVAUS

4.1 Ohjauspaneelin yleisnäkymä

1 2 3

Toiminto Kuvaus

1

Valokatkaisija Valon kytkeminen päälle ja pois päältä.

2

Puhaltimen nopeuskatkaisija Puhaltimen nopeustasosta toiselle siirtyminen.

3

Merkkivalo Osoittaa, onko liesituuletin käynnissä.

5. PÄIVITTÄINEN KÄYTTÖ

5.1 Liesituulettimen käyttö

Tarkista suositeltu nopeus alla olevasta taulukosta.

1	Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla.
2	Ruoanvalmistus kannellisilla keittoastioilla useammalla keittoalueella tai polttimella, kevyt paista-minen.
3	Keittäminen ja suurien ruokamäärien paistaminen ilman kantta, ruoanvalmistus useammalla keit-toalueella tai polttimella.

Liesituuletin on suositeltavaa jättää toimintaan noin 15 minuutin ajaksi ruoanvalmistuksen jälkeen.

Liesituulettimen käyttäminen:

Siirrä moottorin nopeuskytkin jonkin nopeuden kohdalle. Liesituuletin käynnistyy. Muuta nopeutta tarvittaessa säätämällä kytkintä.

Liesituulettimen valo toimii itsenäisesti muihin liesituulettimen toimintoihin nähden. Kun haluat valaista keittoalueen, käytä valokytkintä

Sammuta laite siirtämällä puhaltimen nopeuskytkin asentoon 0.

6. HOITO JA PUHDISTUS

6.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

Älä käytä hankaavia pesuaineita tai harjoja.

Puhdista laitteen pinnat lämpimällä vedellä ja miedolla pesuaineella käyttäen pehmeää puhdistusliinaa.

Jotkin laitteen osat voivat kuumentua käytön aikana. Anna laitteen jäähtyä ja kuivaa se puhtaalla liinalla tai paperipyyhkeillä tahrojen välttämiseksi.

Poista tahrat miedolla pesuaineella.

Pidä liesituuletin puhtaana.

Puhdista laite ja rasvasuodattimet kuukauden välein. Poista rasva huolellisesti sisäosasta ja rasvasuodattimista. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.

Rasvasuodattimet voidaan pestä astianpesukoneessa.

Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

Hilisuodatin

Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasvasuodattimen puhdistustiheyden mukaan. Aktivoitunutta hiilisuodatinta ei voi pestä tai regeneroida, se tulee vaihtaa noin 4–6 kuukauden käytön jälkeen tai sitä tiheämmin erityisen vaativassa käytössä.

6.2 Rasvasuodattimen puhdistaminen

Suodattimet tulee asentaa pidikkeiden avulla niin, että tapit ovat vastakkaisella puolella.

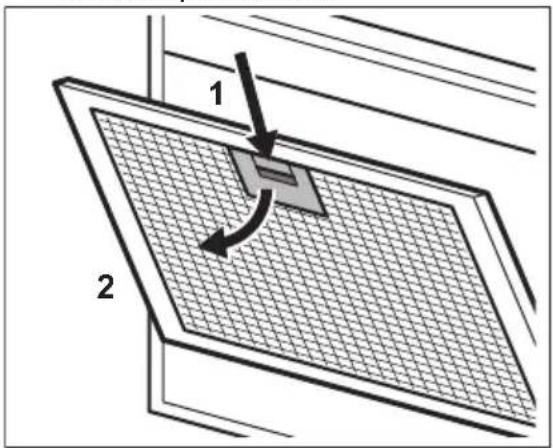

Puhdistaaksesi suodattimen

1. Paina asennuspidikkeen kahvaa liesituulettimen alaosassa olevassa suodatinpaneelissa.

1 2

1. Kallista suodattimen etuosaa hiukan alaspäin ja vedä sen jälkeen.

Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.

1. Puhdista suodattimet sienellä käyttäen hankaamattomia pesuaineita tai pese ne astianpesukoneessa.

i

Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, mutta se ei vaikuta laitteen suorituskykyyn.

1. Asenna suodattimet takaisin noudattamalla kahden ensimmäisen vaiheen ohjeita päinvastaisessa järjestyksessä.

Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

6.3 Hiilisuodattimen

!

VAROITUS!

Hiilisuodatinta EI VOI pestä! Suodatinta ei voi regeneroida!

Hiilisuodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta.

Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".

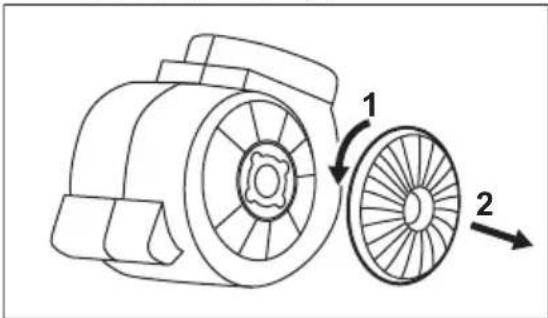

1. Kierrä suodatinta vastapäivään (1) ja vedä sen jälkeen (2).

Asenna suodattimet takaisin noudattamalla ohjeita päinvastaisessa järjestyksessä.

Suodattimet on joka tapauksessa vaihdettava vähintään neljän kuukauden välein.

6.4 Lampun vaihtaminen

VAROITUS!

Palovammojen ja sähköiskujen vaara! Kytke laite irti sähköverkosta ennen käyttöä! Varmista ennen lamppuun koskettamista, että se on jäähtynyt.

VAROITUS!

Henkilövahingon vaara! Käytä suojakäsineitä lampun vaihtamisen aikana.

Laite voi muutoin vaurioitua. Älä käytä teräväreunaisia välineitä!

Vaihda palanut lamppu määritysten mukaisesti:

Teho (W) 4

Pistorasia E14

Jännite (V) 220 - 240

Mitat (mm) 37 x 100 (halkaisija x pi-tuus)

ILCOS D -koodi (standardin IEC 61231 mukaises- DI-4-220-240-E14-37/100 ti)

Lampun vaihtaminen:

1. Lampun suojuksen molemmilla puolilla on kaksi syvennystä. Käytä tasaista ja tylsää muovivälinettä. Irrota lampun suojus varoen laitteesta.

2. Vaihda lamppu.

3. Asenna lampun suojus takaisin paikalleen.

7. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Käyttöhäiriöt

Ongelma Mahdollinen syy Korjaustoimenpide
Laite ei kytkeydy toimintaan. Laitetta ei ole kytketty sähköverk- koon tai se on liitetty sähköverkkoon virheellisesti.		Tarkista, onko laite kytketty oikein sähköverkkoon.
Laite ei kytkeydy toimintaan. Sulake on palanut. Tarkista, onko toimintahäiriön syynä sulake. Jos sulake palaa aina uudel- leen, käänny sähköalan ammattilai- sen puoleen.
Valo ei syty. Lamppu on palanut. Vaihda lamppu. Lue ohjeet kohdas- ta "Hoito ja puhdistus".
Laite ei poista höyryä riittävän te- hokkaasti.	Moottorin nopeus on riittämätön muodostuvaan höyryyn nähden.	Säädä moottorin nopeutta.

8. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä ⚫merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

NOUS PENSONS À VOUS
