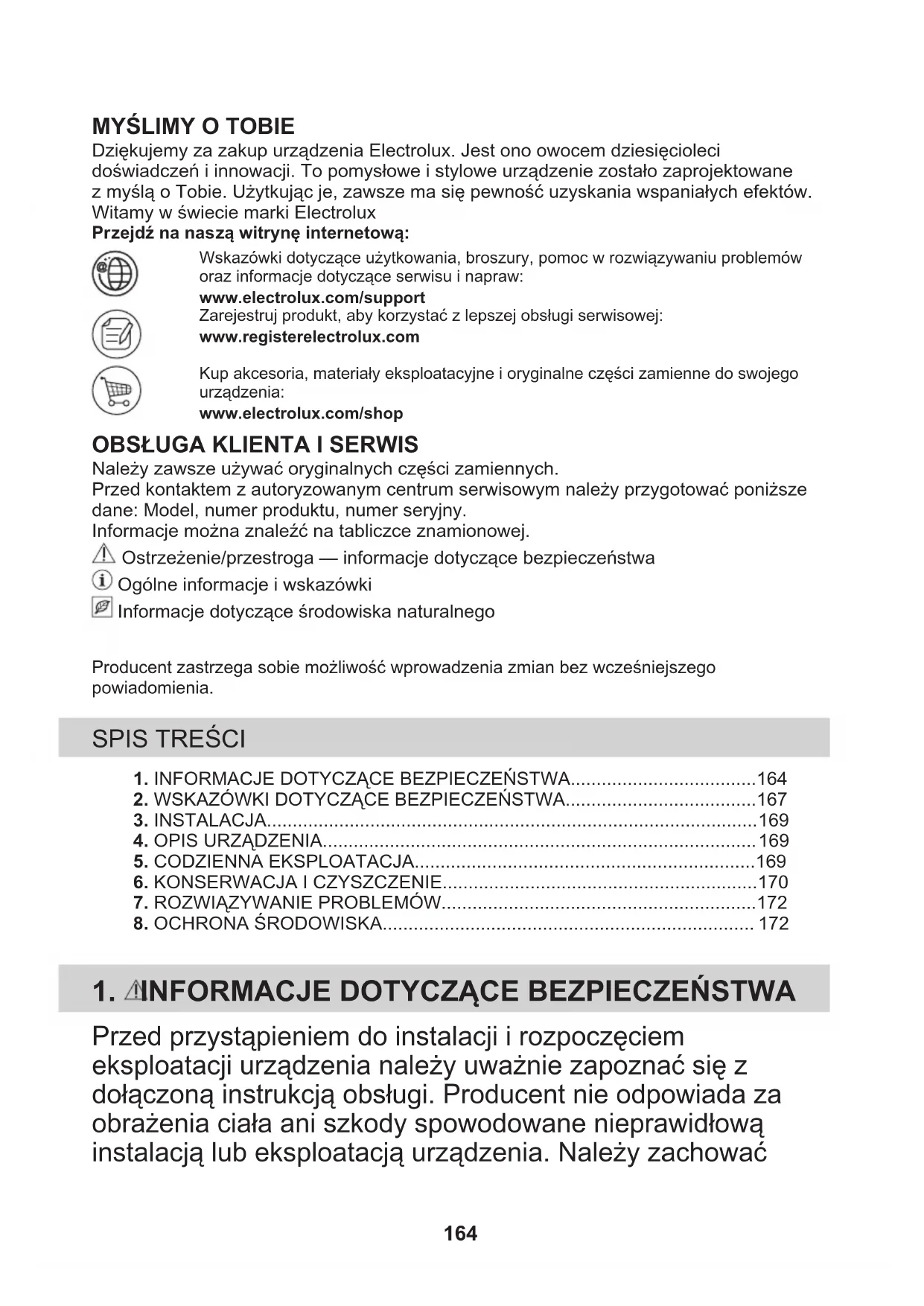

INSTRUKCJA OBSŁUGI LFG337S ELECTROLUX
PL Instrukcja obsługi | Okap kuchenny 164
Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, zawsze ma się pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux
Przejdź na naszą witrynę internetową:
Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu i napraw:
www.electrolux.com/support
Zarejestruj produkt, aby korzystać z lepszej obsługi serwisowej:
www.registerelectrolux.com
Kup akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:
www.electrolux.com/shop
OBSŁUGA KLIENTA I SERWIS
Należy zawsze używać oryginalnych części zamiennych.
Przed kontaktem z autoryzowanym centrum serwisowym należy przygotować poniższe dane: Model, numer produktu, numer seryjny.
Informacje można znaleźć na tabliczce znamionowej.
⚠️ Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
① Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego
Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.
SPIS TREŚCI
- INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA....164
- WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA....167
- INSTALACJA....169
- OPIS URZADZENIA....169
- CODZIENNA EKSPLOATACJA....169
- KONSERWACJA I CZYSZCZENIE....170
- ROZWIAZYWANIE PROBLEMÓW....172
- OCHRONA ŚRODOWISKA.... 172
Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z dołączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować
instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu w celu wykorzystania w przyszłości.
1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych
- Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń. Dzieci w wieku poniżej 8 lat i osoby o znacznym stopniu niepełnosprawności nie powinny zbliżać się urządzenia, jeśli nie znajdują się pod stałym nadzorem.
- Dzieci należy pilnować, aby nie bawiły się urządzeniem.
- Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub zutylizować je w odpowiedni sposób.
- Dzieci i zwierzęta nie powinny zbliżać się do pracującego urządzenia.
- Dzieci nie powinny zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.
1.2 Ogólne zasady bezpieczeństwa
- Urządzenie jest przeznaczone wyłącznie do użytku domowego nad płytami grzejnymi, kuchenkami i podobnymi urządzeniami do gotowania.
- Urządzenie to przeznaczone jest do użytku domowego w pomieszczeniach zamkniętych.
- Urządzenie to można używać w biurach, pokojach hotelowych, pokojach w pensjonatach, domach dla gości w gospodarstwach rolnych i innych podobnych miejscach, gdzie użytkowanie nie przekracza średniego poziomu użytkowania w gospodarstwie domowym.
- Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć urządzenie od zasilania.
- PRZESTROGA: Łatwo dostępne elementy urządzenia mogą mocno nagrzewać się od ciepła wytwarzanego przez urządzenia do gotowania.
- Używać tylko śrub mocujących dołączonych do urządzenia. Jeśli ich nie dołączono, należy użyć śrub zalecanych w instrukcji instalacji. Zainstalować urządzenie w odpowiednim i bezpiecznym miejscu, które spełnia wymagania instalacyjne.
- OSTRZEŻENIE: Niezainstalowanie śrub lub elementu mocującego zgodnie z niniejszą instrukcją może skutkować porażeniem prądem elektrycznym.
- Nie mocować urządzenia przy użyciu klejów ani taśm samoprzylepnych.
- Minimalna odległość między powierzchnią płyty grzejnej, na której stoją naczynia, a dolną częścią urządzenia powinna wynosić co najmniej 65 cm, o ile nie wskazano inaczej w instrukcji instalacji urządzenia lub płyty grzejnej.
- Instalacja odprowadzająca powietrze musi być zgodna z lokalnymi przepisami.
- Upewnić się, że w miejscu instalacji urządzenia jest zapewniona odpowiednia wentylacja, aby zapobiec cofaniu się do pomieszczenia spalin z urządzeń zasilanych opalem lub z kominka.
- Upewnić się, że otwory wentylacyjne nie są zablokowane i powietrze pobierane przez urządzenie nie jest kierowane do kanału służącego do odprowadzania dymu i pary z innych urządzeń (systemów centralnego ogrzewania, instalacji termosyfonowych, podgrzewaczy wody itp.).
- Jeśli urządzenie działa jednocześnie z innymi urządzeniami maksymalne podciśnienie wytwarzane w pomieszczeniu nie powinno przekraczać wartości 0,04 mbar.
- Należy uważać, aby nie uszkodzić przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.
- Jeśli urządzenie jest podłączane bezpośrednio do zasilania, w instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Pełne odłączenie musi być zgodne z wymaganiami kategorii III ochrony przeciwprzepięciowej. Możliwość odłączenia musi być dostępna w stałych przewodach zgodnie z obowiązującymi przepisami.
- Nie stosować pod urządzeniem kulinarnej techniki flambirowania.
- Nie używać urządzenia do usuwania oparów i substancji niebezpiecznych lub wybuchowych.
- Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie czyścić ją miękką ściereczką.
- Nie czyścić powierzchni urządzenia za pomocą myjek parowych, wody pod ciśnieniem, ściernych środków czyszczących ani ostrych metalowych skrobaków. Stosować wyłącznie obojętne detergenty.
- Aby uniknąć zagrożenia pożarem, należy regularnie czyścić filtry przeciwtłuszczowe (co najmniej raz na 2 miesiące) i usuwać z urządzenia tłusty osad.
- Do czyszczenia wnętrza urządzenia używać ściereczki.
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
2.1 Instalacja
OSTRZEŻENIE!
Zagrożenie odniesieniem obrażeń, porażeniem prądem, pożarem lub uszkodzeniem urządzenia.
- Urządzenie może zainstalować i podłączyć wyłącznie wykwalifikowana osoba.
- Nie instalować ani nie używać uszkodzonego urządzenia.
- Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.
- Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować
rękawice ochronne i mieć na stopach pełne obuwie.
- Przed zainstalowaniem urządzenia usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną.
- Nie należy instalować wyciągu we wnęce ściennej, jeśli nie jest do tego przeznaczona.
2.2 Podłączenie do sieci elektrycznej
OSTRZEŻENIE!
Zagrożenie pożarem i porażeniem prądem elektrycznym.
- Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.
- Upewnić się, że parametry na tabliczce znamionowej odpowiadają parametrom znamionowym źródła zasilania.
- Jeśli na tabliczce znamionowej urządzenia nie ma symbolu urządzenie należy uziemić.
- Należy używać wyłącznie prawidłowo zamontowanego gniazda elektrycznego z uziemieniem.
- Nie dopuszczać do splątania przewodów elektrycznych.
- Nie stosować rozgałęźników ani przedłużaczy.
- Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłącać do niego wtyczki.
- Odłączając urządzenie, nie należy ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.
- Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.
- Upewnić się, że urządzenie jest prawidłowo zainstalowane. Obluzowane lub nieprawidłowe połączenie przewodu zasilającego może spowodować przegrzanie styków.
- Podłączyć urządzenie po zakończeniu jego instalacji. Zadbać o to, aby po zainstalowaniu urządzenia możliwy był łatwy dostęp do zaworu wody.
2.3 Sposób użytkowania
OSTRZEŻENIE!
Zagrożenie odniesieniem obrażeń, oparzeniem i porażeniem prądem.
2.4 Serwis
- Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
- Informacja dotycząca oświetlenia w urządzeniu i elementów oświetleniowych sprzedawanych osobno jako części zamienne: Zastosowane elementy oświetleniowe są przystosowane do pracy w wymagających warunkach fizycznych (temperatura, drgania, wilgotność) w urządzeniach domowych lub są przeznaczone do sygnalizacji stanu działania urządzenia. Nie są one przeznaczone do innych zastosowań i nie nadają się do oświetlania pomieszczeń domowych.
2.5 Utylizacja
OSTRZEŻENIE!
Zagrożenie odniesieniem obrażeń lub uduszeniem.
- Aby uzyskać informacje dotyczące prawidłowej utylizacji produktu, należy skontaktować się z lokalnymi władzami.
- Odłączyć urządzenie od źródła zasilania.
- Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.
3. INSTALACJA
OSTRZEŻENIE!
Patrz rozdział dotyczący bezpieczeństwa.
3.1 Instrukcje instalacji
Szczegółowe informacje na temat instalacji urządzenia można znaleźć w oddzielnej instrukcji instalacji.
4. OPIS URZĄDZENIA
4.1 Widok panelu sterowania
2
3
Funkcja Opis
1 Przełącznik oświetlenia Włączanie i wyłączanie oświetlenia.
2 Przełącznik prędkości wentylatora Przełączanie między poziomami prędkości wentylatora.
3 Wskaźnik Wskazuje, czy okap działa.
5. CODZIENNA EKSPLOATACJA
5.1 Korzystanie z okapu
Sprawdzić zalecane prędkości podane w poniższej tabeli.
1 Podgrzewanie potraw, gotowanie w naczyniach z pokrywką.
2 Gotowanie w naczyniach z pokrywką na wielu polach grzejnych lub palnikach, delikatne smażenie.
3 Intensywne gotowanie i smażenie dużych porcji potraw bez pokrywki, gotowanie na wielu polach grzejnych lub palnikach.
Zaleca się pozostawienie włączonego okapu przez ok. 15 min. po zakończeniu gotowania.
Obstuga:
Ustawić przełącznik wyboru prędkości wentylatora na jednym z poziomów prędkości.
Okap zacznie działać. W razie potrzeby zmienić prędkość, przesuwając przełącznik.
Oświetlenie okapów działa niezależnie od innych funkcji. Aby podświetlić powierzchnię gotowania, użyć przycisku oświetlenia
Aby wyłączyć urządzenie, należy przesunąć przełącznik wyboru prędkości wentylatora w położenie 0.
6. KONSERWACJA I CZYSZCZENIE
6.1 Uwagi dotyczące czyszczenia
Środki czyszczące
Nie używać detergentów o właściwościach ściernych ani szczotek.
Czyścić powierzchnię urządzenia miękką ściereczką zwilżoną ciepła woda z dodatkiem łagodnego detergentu.
Po zakończeniu gotowania niektóre elementy urządzenia mogą być mocno rozgrzane. Aby zapobiec powstaniu plam, należy zaczekać, aż urządzenie ostygnie i przetrzeć powierzchnię czystą ściereczką lub papierowym ręcznikiem.
Usunąć plamy za pomocą łagodnego detergentu.
Utrzymywanie oka-
pu w czystości
Czyścić urządzenie i filtry przeciwtłuszczowe raz w miesiącu. Starannie oczyścić wnętrze i filtry przeciwtłuszczowe z tłuszczu. Nagromadzenie się tłuszczu lub innych zabrudzeń może skutkować pożarem.
Filtry przeciwtłuszczowe można myć w zmywarce.
Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwłuszczowego nie ma żadnego wpływu na działanie urządzenia.
Filtr węglowy
Żywotność filtra węglowego jest zróżnicowana i zależy od rodzaju gotowanych potraw oraz częstotliwości czyszczenia filtra przeciwtłuszczowego. Filtr z węglem aktywnym nie jest przystosowany do mycia ani regeneracji. Należy go wymieniać co około 4-6 miesięcy lub częściej przy szczególnie intensywnym użytkowaniu.
6.2 Czyszczenie filtra przeciwtłuszczowego
Filtry są zamocowane za pomocą zatrzasków oraz trzpieni po przeciwnej stronie.

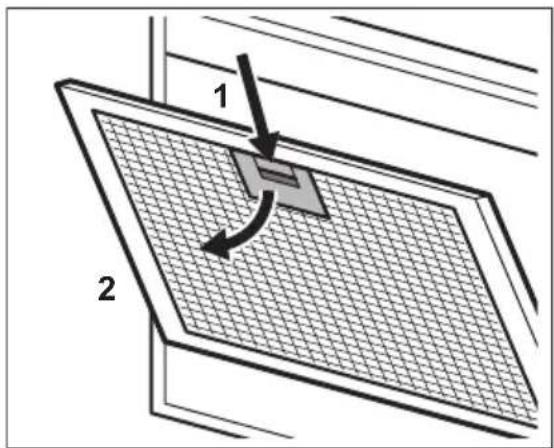

Czyszczenie filtra:
- Nacisnąć uchwyt zatrzasku mocującego na panelu filtra pod okapem.
2
- Delikatnie odchylić przednią część filtra w dół, a następnie pociągnąć.
Powtórzyć obie czynności przy wszystkich filtrach.
- Oczyścić filtry gąbką nasączoną łagodnym detergentem lub umyć w zmywarce.
Ustawić w zmywarce niską temperaturę i krótki cykl zmywania. Ewentualne odbarwienie filtra przeciwtłuszczowego nie ma żadnego wpływu na działanie urządzenia.
- Zamontować filtry z powrotem w urządzeniu, wykonując opisane wyżej czynności w odwrotnej kolejności.
Powtórzyć czynności w odniesieniu do wszystkich filtrów (jeśli dotyczy).
6.3 Wymiana filtra węglowego
OSTRZEŻENIE!
Filtr węglowy NIE jest przystosowany do mycia! Filtr węglowy nie jest przystosowany do regeneracji!
Aby wymienić filtr węglowy, należy:
- Wyjąć filtry przeciwtłuszczowe z urządzenia.
Patrz „Czyszczenie filtra przeciwtłuszczowego” w tym rozdziale.
- Obrócić filtr przeciwnie do ruchu wskazówek zegara (1), a następnie pociągnąć (2).
Aby z powrotem zmontować filtry, należy wykonać opisane czynności w odwrotnej kolejności.
Filtry należy wymieniać co najmniej raz na cztery miesiące.
6.4 Wymiana żarówki
OSTRZEŻENIE!
Występuje zagrożenie oparzeniem i porażeniem prądem elektrycznym! Przed wykonaniem dalszych czynności odłączyć urządzenie od zasilania elektrycznego! Przed dotknięciem żarówki upewnić się, że ostygła.
OSTRZEŻENIE!
Zagrożenie odniesieniem obrażeń!
Podczas wymiany oświetlenia używać
rękawic ochronnych.
Zagrożenie uszkodzeniem urządzenia!
Nie używać narzędzi o ostrych
krawędziach!
Wymienić przepaloną żarówkę zgodnie ze specyfikacją:
Moc (W) 4
Gniazdo E14
Napięcie (V) 220 - 240
Wymiary (mm) 37 x 100 (średnica x długość)
Kod D ILCOS (zgodnie z IEC 61231)
DRBB/F-4-220-240-E14-37/100
Wymiana oświetlenia:
- Po obu stronach klosza oświetlenia znajdują się szczeliny. Użyć płaskiego plastikowego narzędzia bez ostrych krawędzi. Delikatnie wymontować klosz oświetlenia z urządzenia.
- Wymienić lampę.
- Zamontować klosz oświetlenia.
7. ROZWIAZYWANIE PROBLEMÓW
OSTRZEŻENIE!
Patrz rozdział dotyczący bezpieczeństwa.
7.1 Co zrobić, gdy...
| Problem Prawdopodobna przyczyna Środek zaradczy |
| Urządzenie nie włącza się. Urządzenie nie jest podłączone do zasilania lub jest podłączone niepra-widłowo. | Sprawdzić, czy urządzenie prawidło-wo podłączono do zasilania. |
| Urządzenie nie włącza się. Zadział bezpiecznik. Sprawdzić, czy przyczyną niepra-widłowego działania jest bezpiecz-nik. Jeżeli nadal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowa-nym elektrykiem. |
| Nie działa oświetlenie. Wystąpiła usterka oświetlenia. Wymienić żarówkę. Patrz rozdział „Konserwacja i czyszczenie”. |
| Urządzenie nie pochłania wystar-czającej ilości oparów. | Obroty silnika za niskie w stosunku do ilości oparów. | Zmienić prędkość obrotową silnika. |
8. OCHRONA ŚRODOWISKA
Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie.
Nie wolno wyrzucać urządzeń oznaczonych symbolem Kazem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
