MANUAL DE USUARIO LFG337S ELECTROLUX
ES Manual de instrucciones | Campana extractora 53
ET Kasutusjuhend | Ôhupuhasti 62

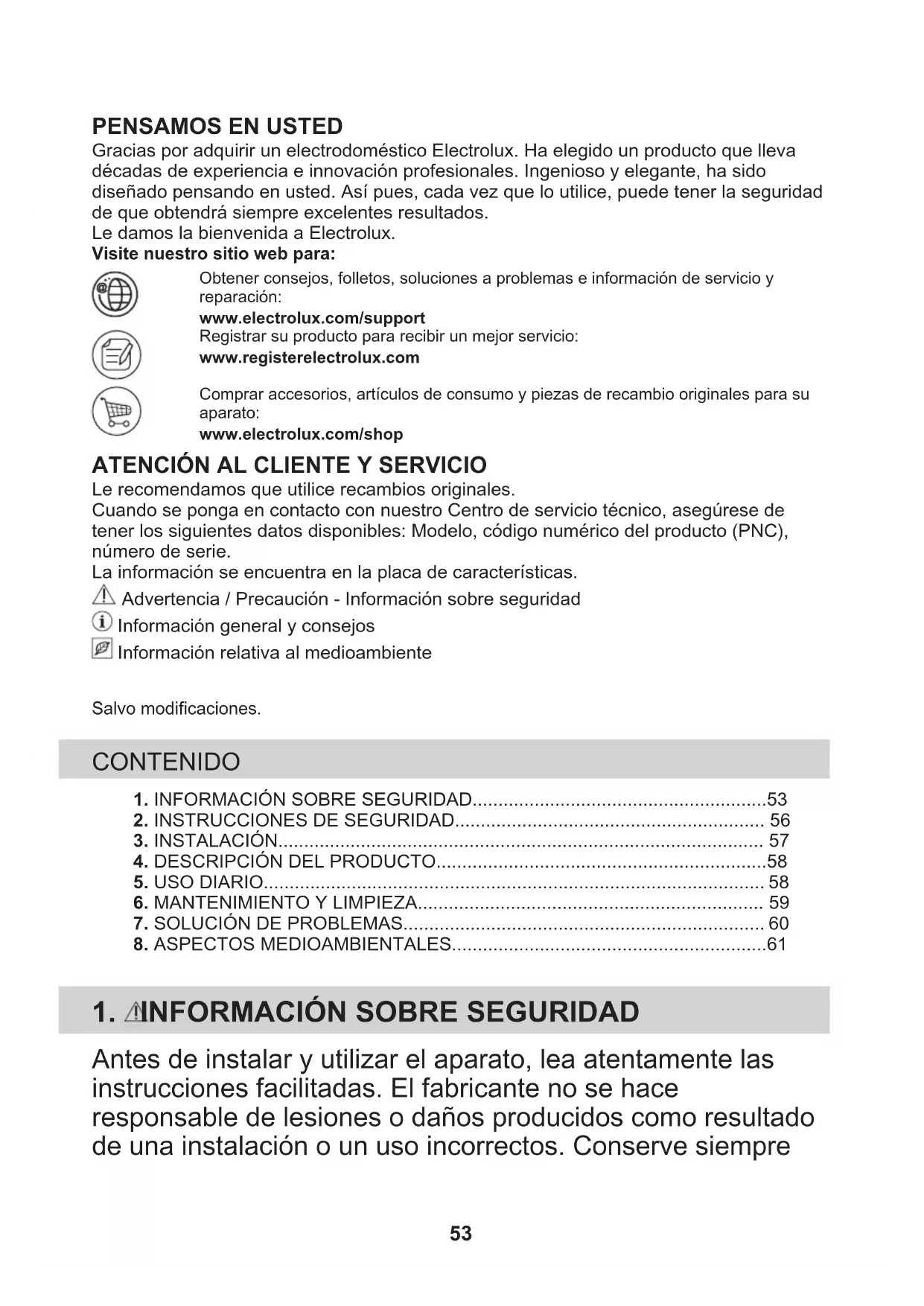

Gracias por adquirir un electrodoméstico Electrolux. Ha elegido un producto que lleva décadas de experiencia e innovación profesionales. Ingenioso y elegante, ha sido diseñado pensando en usted. Así pues, cada vez que lo utilice, puede tener la seguridad de que obtendrá siempre excelentes resultados.
Le damos la bienvenida a Electrolux.
Visite nuestro sitio web para:
Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:
www.electrolux.com/support
Registrar su producto para recibir un mejor servicio:
www.registerelectrolux.com
Comprar accesorios, artículos de consumo y piezas de recambio originales para su aparato:
www.electrolux.com/shop
ATENCIÓN AL CLIENTE Y SERVICIO
Le recomendamos que utilice recambios originales.
Cuando se ponga en contacto con nuestro Centro de servicio técnico, asegúrese de tener los siguientes datos disponibles: Modelo, código numérico del producto (PNC), número de serie.
La información se encuentra en la placa de características.
Advertencia / Precaución - Información sobre seguridad
i Información general y consejos
Información relativa al medioambiente
Salvo modificaciones.
CONTENIDO
- INFORMACIÓN SOBRE SEGURIDAD......53
- INSTRUCCIONES DE SEGURIDAD.... 56
- INSTALACIÓN....57
- DESCRIPCIÓN DEL PRODUCTO....58
- USO DIARIO....58
- MANTENIMIENTO Y LIMPIEZA.... 59
- SOLUCIÓN DE PROBLEMAS....60
- ASPECTOS MEDIOAMBIENTALES....61
Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre
estas instrucciones en lugar seguro y accesible para futuras consultas.
1.1 Seguridad de niños y personas vulnerables
- Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.
- Es necesario vigilar a los niños para que no jueguen con el aparato.
- Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
- Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando.
- La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.
1.2 Instrucciones generales de seguridad
- Este aparato está destinado para uso doméstico sobre encimeras, cocinas y aparatos de cocina similares.
- Este aparato está diseñado para uso doméstico en interiores.
- Este aparato se puede utilizar en oficinas, habitaciones de hotel, habitaciones de Bed&Breakfast, casas de campo y otros alojamientos similares donde dicho uso no exceda (en promedio) los niveles de uso doméstico.
- Antes de realizar tareas de mantenimiento, desenchufe el aparato de la red eléctrica.
- PRECAUCIÓN: Las partes accesibles pueden calentarse durante el uso con aparatos de cocción.
- Utilice únicamente los tornillos de fijación suministrados con el aparato si no los hay, utilice los tornillos recomendados en las instrucciones de instalación. Instale el aparato en un lugar seguro y adecuado que cumpla los requisitos de instalación.
- ADVERTENCIA: Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, se puede producir un riesgo eléctrico
- No utilice adhesivos para fijar el aparato.
- La distancia mínima entre la superficie de la encimera sobre la que se apoyan los utensilios y la parte inferior del aparato deberá ser de al menos 65 cm, salvo que se especifique otra cosa en las instrucciones de instalación del aparato o la placa.
- La descarga de aire debe cumplir con las regulaciones de las autoridades locales.
- Asegúrese de que la sala donde se instala el aparato esté bien ventilada para evitar el reflujo de gases al recinto procedentes de aparatos que utilicen otros combustibles, como llamas abiertas.
- Asegúrese de que las aberturas de ventilación no estén obstruidas y de que el aire recogido por el aparato no se transporte a un conducto utilizado para extraer el humo y el vapor de otros aparatos (sistemas de calefacción central, termosifones, calentadores de agua, etc.).
- Cuando el aparato funciona con otros aparatos, el vacío máximo generado en la sala no debe superar los 0,04 mbar.
- Asegúrese de no provocar daños en el cable de alimentación. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.
- Si el dispositivo está conectado directamente al suministro eléctrico, la instalación eléctrica debe estar equipada con un dispositivo de aislamiento que permita desconectar el dispositivo de la red eléctrica en todos los polos. La
desconexión completa debe ser según las condiciones especificadas en la categoría III de sobretensión. Los medios de desconexión se deben incorporar en el cableado fijo de conformidad con las normasde cableado.
- No flambee debajo del aparato.
- No debe utilizarse para extraer materiales y vapores peligrosos o explosivos.
- Limpie periódicamente el aparato con un paño suave para evitar el deterioro del material de la superficie.
- No utilice un limpiador a vapor, agua pulverizada, limpiadores abrasivos fuertes o raspadores de metal afilados para limpiar la superficie del aparato. Utilice solo detergentes neutros.
- Limpie los filtros de grasa regularmente (al menos cada 2 meses) y elimine los depósitos de grasa del aparato para evitar el riesgo de incendio.
- Utilice un paño para limpiar el interior del aparato.
2. INSTRUCCIONES DE SEGURIDAD
2.1 Instalación
ADVERTENCIA!
Podrían producirse lesiones, descargas eléctricas, incendios, quemaduras o daños en el aparato.
- Solo un técnico cualificado puede instalar el aparato.
- No instale ni utilice un aparato dañado.
- Siga las instrucciones de instalación suministradas con el aparato.
- Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
- Antes de instalar el aparato, retire todo el material de embalaje, el etiquetado y la película protectora.
- No instale la salida de aire en un hueco en la pared, a menos que el hueco esté diseñado para tal fin.
2.2 Conexión eléctrica
ADVERTENCIA!
Riesgo de incendios y descargas eléctricas.
- Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
- Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
- Si el símbolo ( ) Ro está impreso en la placa de características, el aparato debe estar conectado a tierra.
- Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
- Coloque los cables eléctricos de forma que no se puedan enredar.
- No utilice adaptadores de enchufes múltiples ni cables prolongadores.
-
Si la toma de corriente está floja, no conecte el enchufe.
-
No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
- Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
- Asegúrese de que el aparato está instalado correctamente. Un cable de red suelto e incorrecto puede hacer que el terminal se caliente en exceso.
- Conecte el aparato al final de la instalación. Asegúrese de que haya acceso a la red eléctrica después de la instalación.
2.3 Uso
ADVERTENCIA!
Riesgo de lesiones, quemaduras y descargas eléctricas.
- Este aparato está diseñado exclusivamente para cocinar. No utilice el aparato para otros fines.
- No cambie las especificaciones de este aparato.
- No utilice el aparato con las manos mojadas ni con agua en contacto.
- Utilice únicamente los accesorios suministrados con el aparato.
- Mantenga las llamas u objetos calientes alejados de grasas y aceites durante la cocción y fritura.
- No utilice grills eléctricos descubiertos.
-
No utilice el aparato como superficie de almacenamiento.
-
No utilice lupas, binoculares o dispositivos ópticos similares para observar directamente la iluminación del aparato.
- Si el aparato funciona con otros dispositivos, la presión máxima desarrollada no debe superar los 4 Pa (4x10-5 bares).
2.4 Asistencia
- Para reparar el aparato, póngase en contacto con el centro de servicio autorizado. Utilice solamente piezas de recambio originales.
- En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: Estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a señalar información sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.
2.5 Eliminación
ADVERTENCIA!
Existe riesgo de lesiones o asfixia.
- Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
- Desconecte el aparato de la red.
- Corte el cable eléctrico cerca del aparato y deséchelo.
3. INSTALACIÓN
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
3.1 Instrucciones de instalación
Para obtener información completa sobre la instalación del aparato, consulte un folleto de instalación separado.
4. DESCRIPCIÓN DEL PRODUCTO
4.1 Vista general del panel de mandos
2
3
Función Descripción
1 Interruptor de la luz Para encender y apagar la luz.
2 Interruptor de velocidad del ven- Para cambiar la velocidad del ventilador. tilador
3 Indicador Indica si la campana funciona.
5. USO DIARIO
5.1 Uso de la campana
Compruebe la velocidad recomendada según la tabla siguiente.
1 Mientras calienta la comida, cocinando con ollas tapadas.
2 Mientras cocina con ollas tapadas en múltiples zonas de cocción o quemadores,friendo a temperatura moderada.
3 Al hervir y freír grandes cantidades de alimentos sin tapa, cocinando en múltiples zonas de cocción o quemadores.
Se recomienda dejar la campana en funcionamiento durante aproximadamente 15 minutos después de cocinar.
Para utilizar la campana:
Mueva el selector de velocidad del ventilador a uno de los niveles de velocidad.
La campana empieza a funcionar. Si es necesario, cambie la velocidad moviendo el interruptor.
La luz de la campana funciona de forma independiente de otras funciones. Para iluminar la superficie de cocción, usa el interruptor de la luz
Para apagar el aparato, mueva el selector de velocidad del ventilador a la posición 0.
6. MANTENIMIENTO Y LIMPIEZA
6.1 Notas sobre la limpieza
Agentes limpiadores
No use detergentes y cepillos abrasivos.
Limpie la superficie del aparato con un paño suave humedecido en agua templada y detergente suave.
Después de cocinar, algunas piezas del aparato pueden calentarse. Para evitar manchas, los aparatos deben enfriarse y secarse con un paño limpio o toallas de papel.
Limpie las manchas con un detergente suave.
Mantenga la campa-
na limpia
Limpie el aparato y los filtros de grasa cada mes. Limpie cuidadosamente la grasa del interior y los filtros de grasa. La acumulación de grasa u otros residuos puede provocar un incendio.
Los filtros de grasa se pueden lavar en el lavavajillas.
El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.
Filtro de carbón
El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa. El filtro de carbón activado no es lavable, no se puede regenerar y debe sustituirse aproximadamente cada 4/6 meses de funcionamiento, o con mayor frecuencia en caso de uso particularmente intenso.
6.2 Limpieza del filtro de grasa
Los filtros se montan con el uso de clips y pasadores en el lado opuesto.
Para limpiar el filtro:
- Presione la manija del clip de montaje en el panel del filtro debajo de la campana.
2
- Incline ligeramente la parte delantera del filtro hacia abajo y tire de él.
Repita los dos primeros pasos para todos los filtros.
- Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.
i
El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.
- Para volver a montar los filtros, siga los dos primeros pasos en orden inverso.
Repita los primeros pasos para todos los filtros si es necesario.
6.3 Reemplazo del filtro de carbón
!
ADVERTENCIA!
El filtro de carbón NO es lavable. El filtro no se puede regenerar.
Para reemplazar el filtro de carbón:
- Retire los filtros de grasa del aparato.
Véase "Limpieza del filtro de grasa" en este capítulo.

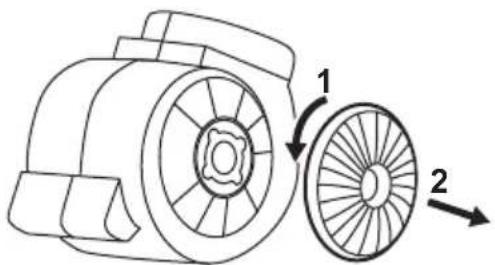

2. Gire el filtro (1) hacia la izquierda y después tire (2).
Para volver a montar los filtros, siga los pasos en orden inverso.
En cualquier caso, es necesario sustituir los filtros al menos cada cuatro meses.
6.4 Cambio de la bombilla
ADVERTENCIA!
Riesgo de quemaduras y descargas eléctricas. Desconecte el aparato de la red eléctrica antes de la operación. Asegúrese de que la bombilla se haya enfriado antes de tocarla.
ADVERTENCIA!
Existe riesgo de sufrir heridas. Utilice guantes protectores para reemplazar la lámpara.
7. SOLUCIÓN DE PROBLEMAS
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
7.1 Qué hacer si...
Problema Posible causa Solución
| No se puede encender el aparato. El aparato no está conectado a una fuente de alimentación o está mal conectado. | Compruebe si el aparato se ha conectado correctamente a la red eléctrica. |
| No se puede encender el aparato. Ha saltado el fusible. Compruebe si el fusible es la causa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado. |
| La bombilla no funciona. La bombilla es defectuosa. Sustituya la bombilla. Consulte el capítulo "Mantenimiento y limpieza". |
Podría dañar el aparato. No utilice herramientas con bordes afilados.
Reemplace la bombilla quemada de acuerdo con las especificaciones:
Potencia (W) 4
Toma E14
Tensión (V) 220 - 240
Dimensiones (mm) 37 x 100 (diámetro x longitud)
Código ILCOS D (según IEC 61231)
DRBB/F-4-220-240-E14-37/100
Para reemplazar la lámpara:
-
La cubierta de la lámpara tiene dos ranuras en cada lado. Use una herramienta plástica plana no afilada. Retira suavemente la tapa de la bombilla del aparato.
-
Cambie la bombilla.
-
Monte la tapa de la lámpara.
Problema Posible causa Solución
El aparato no absorbe suficientes vapores.
La velocidad del motor no es la adecuada para el vapor que se genera.
Cambie la velocidad del motor.
8. ASPECTOS MEDIOAMBIENTALES
Recicle los materiales con el símbolo
Coloque el material de embalaje en los
contenedores adecuados para su reciclaje.
Ayude a proteger el medio ambiente y la
salud pública, así como a reciclar residuos de
aparatos eléctricos y electrónicos. No
deseche los aparatos marcados con el
símbolo junto con los residuos
domésticos. Lleve el producto a su centro de
reciclaje local o póngase en contacto con su
oficina municipal.
