Тип продукта	Кухонная вытяжка
Бренд	Electrolux
Модель	LFG337S
Цвет	Не уточнен (вероятно, серый или белый)
Электропитание	220-240 В ~ 50 Гц (стандартная оценка)
Мощность освещения	4 Вт (лампа E14, 220-240 В)
Тип лампы	DRBB/F-4-220-240-E14-37/100
Количество скоростей двигателя	3 (скорости 1, 2, 3)
Управление	Ползунок скорости вентилятора + переключатель освещения
Тип отвода воздуха	Отвод наружу (возможна рециркуляция с угольным фильтром)
Жировой фильтр	Моется в посудомоечной машине (короткий цикл, низкая температура)
Угольный фильтр	Не моется, замена каждые 4-6 месяцев
Минимальное расстояние до варочной поверхности	65 см
Материал	Не уточнен (вероятно, нержавеющая сталь или стекло)
Размеры (Ш x Г x В)	Не указано (стандартная ширина 90 см)
Вес	Не указано (примерно 15-20 кг)
Уход	Ежемесячная очистка жировых фильтров, внутренней части и поверхностей
Безопасность	Автоматическое отключение не упоминается; требуется всеполюсное отключение для электрического подключения
Гарантия	Стандартная Electrolux (обратитесь в сервисный центр)

Часто задаваемые вопросы - LFG337S ELECTROLUX

Как установить вытяжку Electrolux LFG337S?

Установка должна выполняться квалифицированным специалистом. Соблюдайте минимальное расстояние 65 см между вытяжкой и варочной поверхностью. Следуйте инструкциям по установке, предоставленным отдельно. Убедитесь, что отвод воздуха соответствует местным нормам.

Какова мощность лампы и как ее заменить?

Лампа мощностью 4 Вт, тип E14, напряжение 220-240 В, размеры 37 x 100 мм. Для замены отключите прибор, дайте остыть, осторожно снимите рассеиватель неострым инструментом, затем замените лампу.

Как чистить жировые фильтры?

Жировые фильтры очищаются каждый месяц. Для снятия нажмите на рычаг зажима, откиньте фильтр вниз и потяните. Мойте их вручную мягким моющим средством или в посудомоечной машине на коротком цикле при низкой температуре.

Когда заменять угольный фильтр?

Угольный фильтр не моется и должен заменяться каждые 4-6 месяцев или чаще при интенсивном использовании. Для замены сначала снимите жировые фильтры, затем поверните угольный фильтр влево и потяните.

Вытяжка не включается, что делать?

Проверьте, правильно ли подключен прибор. Если сработал предохранитель, включите его. Если проблема не устранена, обратитесь к квалифицированному электрику.

Как использовать разные скорости вытяжки?

Используйте скорость 1 для разогрева или приготовления пищи в закрытой посуде, скорость 2 для приготовления в нескольких закрытых емкостях или мягкого жарения, скорость 3 для кипячения или жарки большого количества без крышки. Оставьте вытяжку работать на 15 минут после приготовления.

Можно ли установить вытяжку в режиме рециркуляции?

Да, с угольным фильтром (не входит в комплект). Обратитесь к инструкции по установке для получения конкретных указаний. Угольный фильтр необходимо регулярно заменять.

Какие чистящие средства использовать для вытяжки?

Используйте мягкую ткань, теплую воду и мягкое моющее средство. Избегайте абразивных средств, металлических щеток, пароочистителей и водяных распылителей.

Как связаться с сервисным центром Electrolux?

Перед обращением в авторизованный сервисный центр запишите модель, PNC и серийный номер (на табличке). Посетите сайт www.electrolux.com/support или позвоните в службу поддержки.

Вытяжка шумит или недостаточно всасывает, что делать?

Проверьте, соответствует ли скорость двигателя количеству пара. Очистите жировые фильтры и при необходимости замените угольный фильтр. Убедитесь, что воздуховоды не засорены.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LFG337S ELECTROLUX

RU Инструкция по эксплуатации | Кухонная вытяжка 191

Добре дошли в Electrolux.

⚠️ Предупреждение / Внимание–Информация за безопасност

Риск от пожар или токов удар.

Вж. глава "Безопасност".

5. ВСЕКИДНЕВНА УПОТРЕБА

Напрежение (V) 220 - 240

Вж. глава "Безопасност".

8. ПЕРИВАЛЛОNTIKA ОЕМАТА

ТУТЫНУШЫЛАРФА КОЛДАУ ЖЭНЕ КЫЗМЕТ КОРСЕТУ

① Жалпы акпарат пен кецестер

4. БУЙЫМ СИПАТТАМАСЫ

6. КУТУ МЕНЕН ТАЗАЛАУ

8. КОРШАФАН ОРТАФА КАТЫСТЫ ЖАФДАЙЛАР

2. БЕЗБЕДНОСНИ УПАТСТВА

2.1 Монтажа

ПРЕДУПРЕДУВАЊЕ!

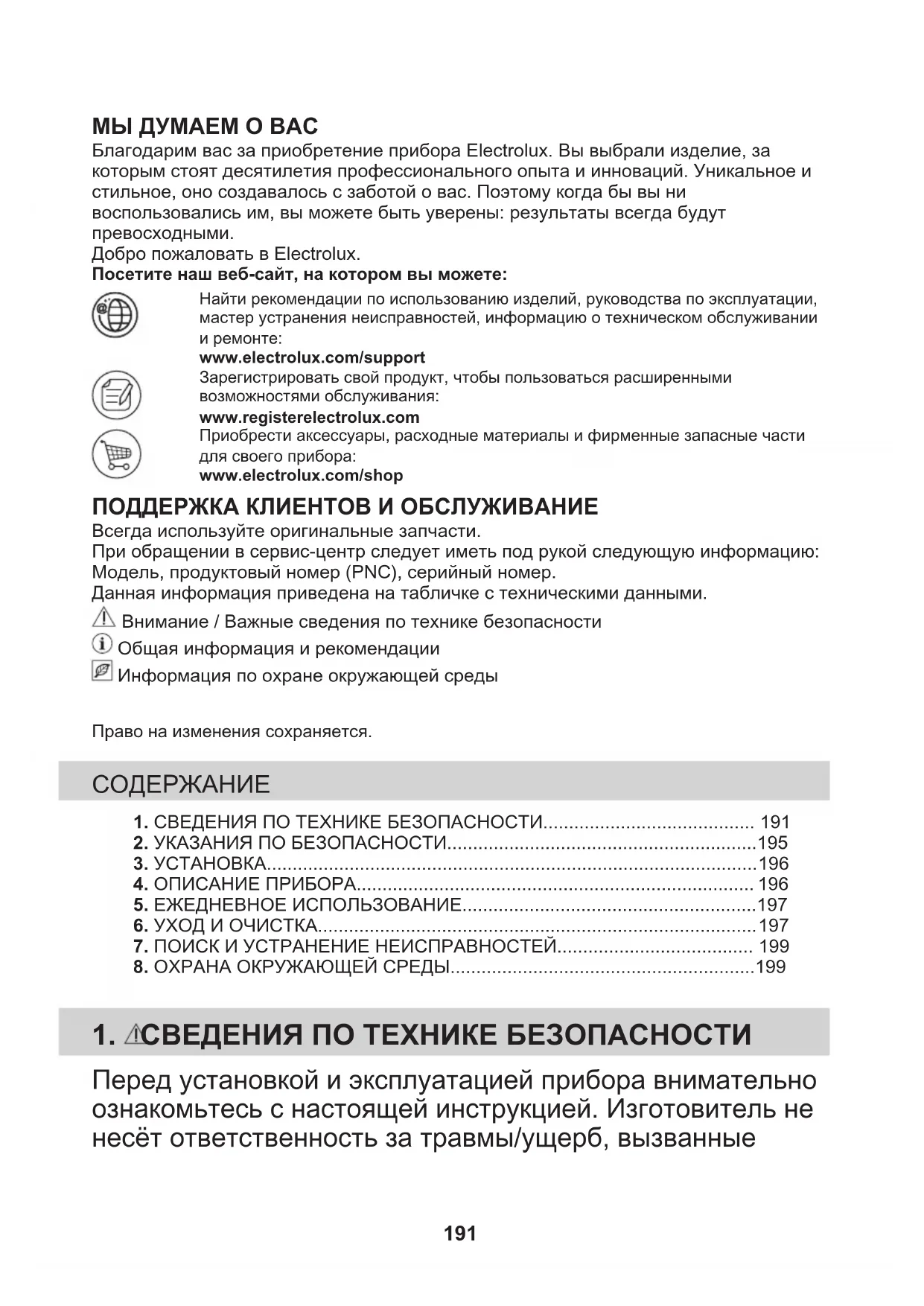

Благодарим вас за приобретение прибора Electrolux. Вы выбрали изделие, за которым стоят десятилетия профессионального опыта и инноваций. Уникальное и стильное, оно создавалось с заботой о вас. Поэтому когда бы вы ни воспользовались им, вы можете быть уверены: результаты всегда будут превосходными.

Добро пожаловать в Electrolux.

Посетите наш веб-сайт, на котором вы можете:

Найти рекомендации по использованию изделий, руководства по эксплуатации, мастер устранения неисправностей, информацию о техническом обслуживании и ремонте:

www.electrolux.com/support

Зарегистрировать свой продукт, чтобы пользоваться расширенными возможностями обслуживания:

www.registerelectrolux.com

Приобрести аксессуары, расходные материалы и фирменные запасные части для своего прибора:

www.electrolux.com/shop

ПОДДЕРЖКА КЛИЕНТОВ И ОБСЛУЖИВАНИЕ

Всегда используйте оригинальные запчасти.

При обращении в сервис-центр следует иметь под рукой следующую информацию: Модель, продуктовый номер (PNC), серийный номер.

Данная информация приведена на табличке с техническими данными.

Внимание / Важные сведения по технике безопасности

Общая информация и рекомендации

Информация по охране окружающей среды

Право на изменения сохраняется.

СОДЕРЖАНИЕ

1. СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.... 191
2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ....195
3. УСТАНОВКА....196
4. ОПИСАНИЕ ПРИБОРА.... 196
5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ.....197
6. УХОД И ОЧИСТКА....197
7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ.... 199
8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ.....199

1. △СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Перед установкой и эксплуатацией прибора внимательно ознакомьтесь с настоящей инструкцией. Изготовитель не несёт ответственность за травмы/ущерб, вызванные

неправильной установкой и эксплуатацией. Обязательно храните данную инструкцию вместе с прибором для использования в будущем.

1.1 Безопасность детей и лиц с ограниченными возможностями

- Этот прибор может использоваться детьми старше восьми лет и лицами с ограниченными физическими, сенсорными или умственными способностями и с недостаточным опытом или знаниями только при условии нахождения под присмотром лица, отвечающего за их безопасность, или после получения соответствующих инструкций, позволяющих им безопасно эксплуатировать изделие и дающих им представление об опасности, связанной с его эксплуатацией. Детям младше 8 лет и лицам с ярко выраженными и комплексными нарушениями здоровья запрещается находиться рядом с прибором без постоянного присмотра.

• Дети должны находиться под присмотром для недопущения игр с прибором.
• Храните все упаковочные материалы вне досягаемости детей и утилизируйте их надлежащим образом.
• Не подпускайте детей и домашних животных к прибору во время его работы.
• Очистка и доступное пользователю техническое обслуживание прибора не должны выполняться детьми без присмотра.

1.2 Общая безопасность

• Прибор предназначен для работы над варочными панелями, кухонными плитами и аналогичными приборами для приготовления пищи.
• Данный прибор предназначен для бытового применения в отдельном домохозяйстве.

- Данный прибор можно использовать в офисах, гостиничных номерах, мини-гостиницах типа «ночлег и завтрак», сельских жилых домах и других аналогичных жилых помещениях, где такое использование не превышает (среднего) уровня бытового использования.

• Перед любым обслуживанием отключите прибор от сети питания.

- ПРЕДУПРЕЖДЕНИЕ. Во время совместной работы с приборами для приготовления пищи доступные для контакта части могут сильно нагреваться.

- Используйте только крепеж, идущий в комплекте с прибором. В случае отсутствия в комплекте крепежа используйте крепеж, рекомендованный в инструкции. Разместите прибор в безопасном месте, отвечающем требованиям установки.

• ВНИМАНИЕ! Неиспользование винтов или фиксирующего устройства в соответствии с данными Инструкциями может привести к поражению электрическим током.

- Не используйте для монтажа прибора клеевые составы.

- Если иное не оговорено в инструкции прибора или духового шкафа, минимальное расстояние между поверхностью варочной панели, на которой находится посуда, и наиболее низкой частью прибора должно составлять не менее 65 см.

- Метод экстракции воздуха должен отвечать требованиям местных норм и положений.

- Обеспечьте хорошую вентиляцию в помещении, где установлен прибор, чтобы избежать обратного притока газов, создаваемого устройствами, в которых происходит сгорание газа или других видов топлива (включая камины).

- Убедитесь, что вентиляционные отверстия не перекрыты, и что отводимый прибором воздух не подается в трубу, используемую для отвода дыма и

пара от других приборов (систем центрального отопления, термосифонов, водогреев и т.д.)

• В случае совместной работы с другими приборами максимальное создаваемое в помещении разрежение не должно превышать 0,04 мбар.

- Следите за тем, чтобы не повредить сетевой шнур. Для замены поврежденного сетевого кабеля обратитесь в наш авторизованный сервисный центр или к электрику.

- При подключении прибора непосредственно к электросети необходимо обеспечить наличие устройства, позволяющего отключать прибор от электросети с разрывом между всеми контактами. Полное размыкание контактов должно отвечать условиям, предусмотренными для случаев перенапряжения категории III. Отсоединение кабеля должно выполняться в соответствии с правилами монтажа.

- Не готовьте под прибором блюда методом фламбирования.

- Не используйте прибор для отвода вредных или взрывоопасных материалов и паров.

- Во избежание повреждения покрытия прибора производите его регулярную очистку мягкой тряпкой.

- Не используйте для очистки поверхности прибора пароочистители, воду под давлением, жесткие абразивные чистящие средства или острые металлические скребки. Используйте только нейтральные моющие средства.

- Производите регулярную (как минимум раз в 2 месяца) очистку жировых фильтров и удаляйте с прибора жировые отложения во избежание риска пожара.

- Для очистки внутренней камеры прибора используйте тряпку.

2. УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

2.1 Установка

ВНИМАНИЕ!

Существует риск травмы, поражения электрическим током, пожара, получения ожогов или повреждения прибора.

• Установка прибора должна осуществляться только квалифицированным специалистом.
• Не устанавливайте и не подключайте прибор, имеющий повреждения.
• Следуйте инструкциям по установке, входящим в комплект прибора.
• Всегда будьте осторожны при перемещении прибора, поскольку он тяжелый. Всегда используйте защитные перчатки и закрытую обувь.
  • Перед монтажом прибора удалите все элементы упаковки, наклейки и защитную пленку.
• Не встраивайте отводную трубу для воздуха в полость в стене, если только полость не предназначена для этих целей.

2.2 Подключение к электросети

ВНИМАНИЕ!

Существует риск пожара и поражения электрическим током.

• Все электрические подключения должны производиться квалифицированным электрико
• Убедитесь, что параметры, указанные на табличке с техническими данными, соответствуют характеристикам электросети.
• Если на табличке с техническими данными отсутствует символ ( ), прибор должен быть заземлен.
• Включайте прибор только в правильно установленную электрическую розетку с контактом заземления.

• Не допускайте спутывания электропроводов.

• Не пользуйтесь тройниками и удлинителями.

• Не подключайте прибор к розетке электропитания, если она плохо закреплена или если вилка неплотно входит в розетку.
• Для отключения прибора от электросети не тяните за кабель электропитания. Всегда беритесь за вилку сетевого шнура.
• Детали, защищающие токоведущие или изолированные части прибора, должны быть закреплены так, чтобы их было невозможно удалить без специальных инструментов.
• Убедитесь в правильности установки прибора. Неплотные и неправильно установленные соединения могут вызвать перегрев разъема.
• Подключайте прибор к электросети по окончании монтажа. Обеспечьте доступ к подключению к электросети после монтажа прибора.

2.3 Использование

ВНИМАНИЕ!

Существует риск травмы, ожогов и поражения электрическим током.

• Данный прибор предназначен только для приготовления пищи. Не используйте прибор в других целях.
• Не вносите изменения в конструкцию данного прибора.
• При использовании прибора не касайтесь его мокрыми руками. Не касайтесь прибора, если на него попала вода.
• Используйте только принадлежности, поставляемые вместе с прибором.
  • Во время варки и жарки не допускайте контакта жиров и масел с открытым пламенем и нагретыми предметами.
• Не используйте открытые электрогрили.
• Не используйте электроприбор для хранения каких-либо предметов.
• Запрещается смотреть непосредственно на подсветку прибора

через лупу, в бинокль или при помощи аналогичных оптических приборов.

- Если прибор работает с другими устройствами, максимальное создаваемое давление не должно превышать 4 Па (4x10-5 бар).

2.4 Сервис

• Для ремонта прибора обратитесь в авторизованный сервисный центр. Применяйте только оригинальные запасные части.
• О лампах внутри прибора и лампах, продаваемых отдельно в качестве запасных частей: данные лампы рассчитаны на работу в бытовых приборах в исключительно сложных температурных, вибрационных и влажностных условиях или предназначены для передачи информации о рабочем состоянии

прибора. Они не предназначены для использования в других приборах и не подходят для освещения бытовых помещений.

2.5 Утилизация

ВНИМАНИЕ!

Существует опасность травмы или удушья.

• Для получения информации о надлежащей утилизации прибора обратитесь в местные муниципальные органы власти.
• Отключите прибор от сети электропитания.
• Обрежьте кабель электропитания как можно ближе к прибору и утилизируйте его.

3. УСТАНОВКА

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

3.1 Инструкции по установке

Развернутые сведения о монтаже прибора см. в отдельном буклете по установке.

4. ОПИСАНИЕ ПРИБОРА

4.1 Общий вид панели управления

1 2 3

Функция Описание

1

Выключатель освещения Включение и выключение освещения.

2

Переключатель скорости вентилятора Переключение между уровнями скорости вентилятора.

3

Индикатор Указывает, работает ли вытяжка.

5. ЕЖЕДНЕВНОЕ ИСПОЛЬЗОВАНИЕ

5.1 Использование вытяжки

Рекомендованные значения скорости приведены в таблице ниже.

1	Разогрев продуктов в посуде, накрытой крышками.
2	Приготовление в посуде, накрытой крышками, на нескольких конфорках или горелках. Жарка малой интенсивности.
3	Кипячение и жарка большого количества продуктов без крышки, приготовление на нескольких конфорках или горелках.

i

Рекомендуется дать вытяжке поработать около 15 минут по окончании приготовления.

Включение вытяжки,:

Передвиньте переключатель скорости вентилятора на одно из положений скорости.

Вытяжка начнет работать. При необходимости измените скорость, передвинув переключатель.

i

Освещение вытяжки работает независимо от других функций вытяжки. Чтобы включить варочную панель, кнопку

Чтобы выключить прибор, передвиньте переключатель скорости двигателя на отметку «0».

6. УХОД И ОЧИСТКА

6.1 Примечание по очистке

Чистящие средства

Не используйте абразивные моющие средства и щетки.

Поверхность прибора протирайте мягкой тканью, смоченной в теплой воде с моющим средством.

После приготовления некоторые части прибора сильно нагреваются. Во избежание образования пятен необходимо дать прибору остыть и вытереть его насухо чистой тряпкой или бумажными полотенцами.

Очищайте пятна мягким моющим средством.

Держите вытяжку в чистоте.

Раз в месяц производите очистку прибора и жироулавливающих фильтров. Тщательно очищайте внутренние поверхности и жироулавливающие фильтры от жира. Накопление жира или других отложений может привести к возгоранию.

Жироулавливающие фильтры можно мыть в посудомоечной машине.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл. Жироулавливающий фильтр может изменить цвет; это не повляет на производительность прибора.

Угольный фильтр

Время насыщения угольного фильтра варьируется в зависимости от вида приготовления и регулярности очистки жироулавливающего фильтра. Фильтр из активированного угля не является моющимся, не подлежит регенерации и требует замены примерно каждые 4/6 месяцев работы или чаще в случае особо интенсивной эксплуатации.

6.2 Очистка жироулавливающего фильтра

Фильтры фиксируются при помощи защелок и шпилек на противоположной стороне.

Очистка фильтра:

1. Нажмите на рукоятку фиксирующей защелки на панели фильтра под вытяжкой.

1 2

1. Немного наклоните переднюю часть фильтра вниз, а затем потяните. Повторите первые два действия с другими фильтрами.

2. Очистите фильтры губкой с неабразивным моющим средством или вымойте их в посудомоечной машине.

Посудомоечная машина должна быть настроена на низкотемпературную мойку и короткий цикл.

Жироулавливающий фильтр может изменить цвет; это не повлияет на производительность прибора.

1. Для установки фильтров на место выполните описанные выше два шага в обратном порядке.

Повторите данные шаги со всеми фильтрами, если это применимо.

6.3 Замена угольного фильтра

ВНИМАНИЕ!

Угольный фильтр НЕ является моющимся! Фильтр не подлежит регенерации!

Для замены угольного фильтра:

1. Извлеките из прибора жироулавливающие фильтры. См. раздел «Чистка жироулавливающего фильтра» в этой главе.

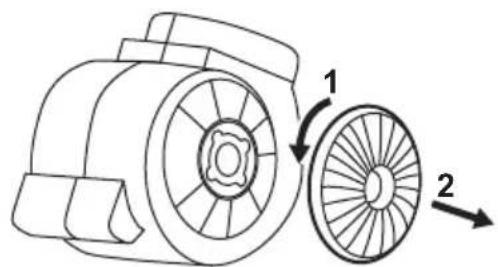

2. Поверните фильтр против часовой стрелки (1), а затем потяните (2).

Для установки фильтра на место выполните описанные выше шаги в обратном порядке.

В любом случае замену фильтра необходимо производить как минимум один раз в каждые четыре месяца.

6.4 Замена лампы

ВНИМАНИЕ!

Существует риск получения ожогов и поражения электрическим током!

Перед выполнением работ отключите электроприбор от сети! Прежде чем касаться лампы, убедитесь, что она остыла.

ВНИМАНИЕ!

Существует опасность травмы! Для замены лампы используйте защитные перчатки.

Существует риск повреждения прибора! Не используйте инструменты с острыми краями!

При замене лампы используйте лампу, отвечающую следующим спецификациям:

Мощность (Вт) 4

Гнездо Е14

Напряжение (В) 220 - 240

Размеры (мм) 37 x 100 (диаметр х длина)

Код ILCOS D (в соответствии с IEC 61231) DRBB/F-4-220-240-E14-37/100

Для замены лампы:

1. Плафон лампы имеет по одному пазу с каждой стороны. Используйте плоский пластиковый шпатель без острых краев. Осторожно снимите плафон лампы прибора.
2. Замените лампу.
3. Установите плафон.

7. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ВНИМАНИЕ!

См. главы, содержащие Сведения по технике безопасности.

7.1 Что делать, если...

Неисправность Возможная причина Решение

Прибор не включается. Прибор не подключен к электропитанию, или подключение произведено неверно.		Проверьте правильность подключения прибора и наличие напряжение в сети.
Прибор не включается. Сработал предохранитель. Проверьте, не является ли предохранитель причиной неисправности. Если предохранитель срабатывает повторно снова и снова, обратитесь к квалифицированному электрику.
Не горит лампа освещения. Лампа освещения перегорела. Замените лампу освещения. См. главу «Уход и очистка».
Прибор собирает недостаточное количество испарений.	Скорость работы двигателя недостаточна высока для количества образующихся испарений.	Измените скорость работы двигателя.

8. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Материалы с символом следует сдавать на переработку. Положите

упаковку в соответствующие контейнеры для сбора вторичного сырья. Принимая

участие в переработке старого электробытового оборудования, Вы помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте вместе с бытовыми отходами бытовую технику, помеченную символом

Прибор следует доставить в место раздельного накопления и сбора отходов потребления или в пункт сбора использованной бытовой техники для последующей утилизации.

NAVRHNUTÉ PRE VÁS

КОРИСНИЧКА ПОДРШКА И СЕРВИС

3 Индикатор Означава да ли аспиратор ради.

5. СВАКОДНЕВНА УПОТРЕБА

Не користите абразивне детерценте и четке.

Флеке очистите благим детерцентом.

Редовно чистите аспиратор

1. Да бисте вратили филтер на место, следите прва два корака обрнутим редоследом.

Напруга (В) 220 - 240
