Tip proizvoda	Kuhinjska napa
Brend	Electrolux
Model	LFG337S
Boja	Nije precizirano (verovatno siva ili bela)
Električno napajanje	220-240 V ~ 50 Hz (standardna procena)
Snaga osvetljenja	4 W (sijalica E14, 220-240 V)
Tip sijalice	DRBB/F-4-220-240-E14-37/100
Broj brzina motora	3 (brzine 1, 2, 3)
Kontrola	Klizač brzine ventilatora + prekidač za osvetljenje
Tip odvoda	Odvod napolje (moguća recirkulacija sa ugljenim filterom)
Filter za masnoću	Periv u mašini za sudove (kratak ciklus, niska temperatura)
Ugljeni filter	Ne pere se, zamena svakih 4 do 6 meseci
Minimalno rastojanje od ploče za kuvanje	65 cm
Materijal	Nije precizirano (verovatno nerđajući čelik ili staklo)
Dimenzije (Š x D x V)	Nije specificirano (standardna širina 90 cm)
Težina	Nije specificirano (oko 15-20 kg)
Održavanje	Mesečno čišćenje filtera za masnoću, unutrašnjosti i površina
Sigurnost	Automatsko isključivanje nije pomenuto; potrebno je višepolno isključivanje za električnu instalaciju
Garancija	Standardna Electrolux (konsultujte servis)

Često postavljana pitanja - LFG337S ELECTROLUX

Kako instalirati napu Electrolux LFG337S?

Instalaciju mora izvesti kvalifikovani stručnjak. Poštujte minimalno rastojanje od 65 cm između nape i površine za kuvanje. Pratite uputstva za instalaciju koja su priložena odvojeno. Uverite se da je odvod vazduha u skladu sa lokalnim propisima.

Koja je snaga sijalice i kako je zameniti?

Sijalica ima 4 W, tip E14, napon 220-240 V, dimenzije 37 x 100 mm. Za zamenu, isključite uređaj, ostavite da se ohladi, pažljivo uklonite difuzor sa alatkom koja nije oštra, a zatim zamenite sijalicu.

Kako očistiti filtere za masnoću?

Filteri za masnoću se čiste svakog meseca. Da biste ih uklonili, pritisnite polugu klešta, nagnite filter nadole i povucite. Operite ih ručno blagim deterdžentom ili u mašini za sudove na kratkom ciklusu na niskoj temperaturi.

Kada zameniti ugljeni filter?

Ugljeni filter se ne pere i mora se zameniti svakih 4 do 6 meseci, ili češće u slučaju intenzivne upotrebe. Za zamenu, prvo uklonite filtere za masnoću, a zatim okrenite ugljeni filter ulevo i povucite.

Napa se ne pali, šta učiniti?

Proverite da li je uređaj pravilno priključen. Ako je osigurač ispao, vratite ga. Ako problem potraje, kontaktirajte kvalifikovanog električara.

Kako koristiti različite brzine nape?

Koristite brzinu 1 za zagrevanje ili kuvanje pokrivene hrane, brzinu 2 za kuvanje sa nekoliko pokrivenih posuda ili lagano prženje, i brzinu 3 za ključanje ili prženje velikih količina bez poklopca. Ostavite napu da radi 15 minuta nakon kuvanja.

Mogu li instalirati napu u režimu recirkulacije?

Da, sa aktivnim ugljenim filterom (nije isporučeno). Konsultujte uputstvo za instalaciju za specifična uputstva. Ugljeni filter se mora redovno menjati.

Koje proizvode za čišćenje koristiti za napu?

Koristite meku krpu, mlaku vodu i blagi deterdžent. Izbegavajte abrazivna sredstva za čišćenje, metalne četke, parne čistače i sprejeve za vodu.

Kako kontaktirati servis Electrolux?

Pre nego što kontaktirate ovlašćeni servis, zabeležite model, PNC i serijski broj (na natpisnoj pločici). Posetite sajt www.electrolux.com/support ili pozovite korisnički servis.

Napa proizvodi buku ili ne usisava dovoljno, šta učiniti?

Proverite da li je brzina motora prilagođena parama. Očistite filtere za masnoću i zamenite ugljeni filter ako je potrebno. Uverite se da odvodni kanali nisu začepljeni.

KORISNIČKI PRIRUČNIK LFG337S ELECTROLUX

SR Упутство за употребу | Аспиратор штедњака 226

• Nemojte flambirati iznad uređaja.

- Nemojte ga koristiti za ispuštanje opasnih ili eksplozivnih tvari i para.

Димензии (mm) 37 x 100 (дијаметар х должна)

ILCOS D Код (според IEC 61231)

DRBB/F-4-220-240-E14-37/100

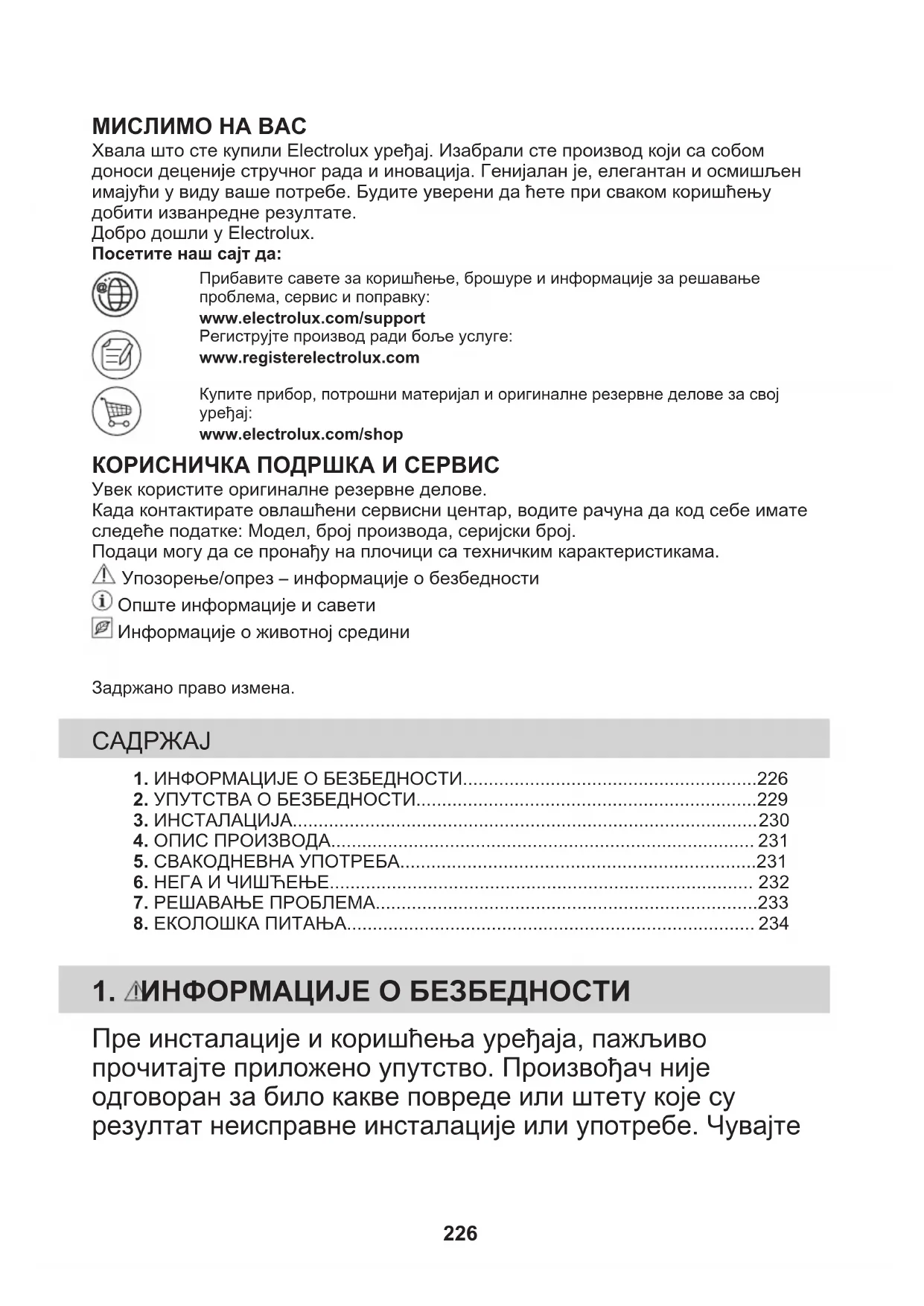

Хвала што сте купили Electrolux уређај. Изабрали сте производ који са собом доноси деценије стручног рада и иновација. Генијалан је, елегантан и осмишљен имајући у виду ваше потребе. Будите уверени да ћете при сваком коришћењу добити изванредне резултате.

Добро дошли у Electrolux.

Посетите наш сајт да:

Прибавите савете за коришћење, брошуре и информације за решавање проблема, сервис и поправку:

www.electrolux.com/support

Региструјте производ ради боље услуге:

www.registerelectrolux.com

Купите прибор, потрошни материјал и оригиналне резервне делове за свој уређај:

www.electrolux.com/shop

Увек користите оригиналне резервне делове.

Када контактирате овлашћени сервисни центар, водите рачуна да код себе имате следеће податке: Модел, број производа, серијски број.

Подаци могу да се пронађу на плочици са техничким карактеристикама.

⚠️ Упозорење/опрез – информације о безбедности

① Опште информације и савети

Информације о животној средини

Задржано право измена.

САДРЖАЈ

1. ИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ.....226
2. УПУТСТВА О БЕЗБЕДНОСТИ....229
3. ИНСТАЛАЦИЈА....230
4. ОПИС ПРОИЗВОДА....231
5. СВАКОДНЕВНА УПОТРЕБА....231
6. НЕГА И ЧИШТЕЊЕ...... 232
7. РЕШАВАЊЕ ПРОБЛЕМА....233
8. ЕКОЛОШКА ПИТАЊА.... 234

1. ΔИНФОРМАЦИЈЕ О БЕЗБЕДНОСТИ

Пре инсталације и коришћења уређаја, пажљиво прочитајте приложено упутство. Произвођач није одговоран за било какве повреде или штету које су резултат неисправне инсталације или употребе. Чувајте

упутство за употребу на безбедном и приступачном месту за будуће коришћење.

1.1 Безбедност деце и осетљивих особа

• Овај уређај могу да користе деца старија од 8 година и особе са смањеним физичким, чулним или менталним способностима, као особе којима недостају искусство и знање, уколико им се обезбеди надзор или им се дају упутства у вези са употребом уређаја на безбедан начин и уколико схватају могуће опасности. Децу млађа од 8 година, као и особе са веома тешким и сложеним инвалидитетом, треба држати даље од уређаја, осим ако су под сталним надзором.
• Децу треба контролисати како се не би играла са уређајем.
• Држите сву амбалажу даље од деце и одложите је на одговарајући начин.
• Децу и кућне љубимце држите подаље од уређаја док ради.
• Деца не смеју да обављају чишћење и корисничко одржавање уређаја без надзора.

• Овај уређај је намењен за кућну употребу изнад плоча за кување, шпорета и сличних уређаја за кување.
• Овај уређај је намењен за употребу у једном домаћинству у затвореним просторима.
• Уређај се може користити у канцеларијама, хотелским собама, мотелима, пансионима, сеоским туристичким домаћинствима и сличним објектима за смештај где употреба не би превазилазила (просечан) ниво потрошње по домаћинству.
• Пре чишћења и одржавања, искључите уређај из напајања.
• ОПРЕЗ: Доступни делови могу постати врели током употребе са уређајима за кување.

- Користите само завртње за причвршћивање које сте добили уз уређај, а ако нису испоручени, користите завртње препоручене у упутству за инсталацију. Монтирајте уређај на сигурно и прикладно место које испуњава захтеве за монтажу.

- УПОЗОРЕЊЕ: Ако не поставите завртње или не фиксирате уређај у складу са овим упутствима, може доћи до опасности од струјног удара.

- Немојте користити лепкове за фиксирање уређаја.

- Минимална удаљеност између површине плоче за кување на којој се налазе посуде и доњег дела уређаја мора бити најмање 65 см, осим ако није другачије наведено у упутству за инсталацију уређаја или плоче за кување.

- Испуштање ваздуха мора бити у складу са прописима локалних власти.

- Обезбедите добру вентилацију у просторији у којој је уређај инсталиран како бисте избегли да се у просторију врате издувни гасови других уређаја насталих сагоревањем неких других врста горива, укључујући и сагоревање отвореним пламеном.

- Постарајте се да вентилациони отвори не буду блокирани и да се ваздух који сакупља овај уређај не преноси у канал који се користи за испуштање дима и паре из других уређаја (системи централног грејања, термосифони, бојлери, итд.).

- Кад овај уређај ради с другим уређајима, максимални вакуум који се ствара у просторији не би требало да преће 0,04 mbar.

- Водите рачуна да не оштетите кабл за напајање. Обратите се нашем овлашћеном сервисном центру или електричару ради замене оштећеног кабла за напајање.

- Ако је уређај прикључен директно на електрично напајање, електрична инсталација мора бити опремљена изолационим уређајем који омогућава искључивање уређаја из електричне мреже на свим

половима. Потпуно искључење мора бити у складу са условия наведеним за пренапонску категорију III. Механизам искључења треба да буде уgraђен у фиксну електричну мрежу у складу с правилима о електричним мрежама.

• Немојте фламбирати испод уређаја.
• Немојте користити за испуштање опасних или експлозивних материјала и испарења.
• Редовно чистите уређај меком тканином како бисте спречили пропадање површинског материјала.
• Немојте користити парочистач, водени спреј, оштра абразивна средства за чишћење или оштре металне стругаче за чишћење површине уређаја. Користите искључиво неутралне детерценте.
• Редовно чистите филтере за масноће (барем на свака 2 месеца) и уклоните масне наслаге из уређаја како бисте спречили ризик од пожара.
• За чишћење унутрашњости уређаја користите крпу.

2. УПУТСТВА О БЕЗБЕДНОСТИ

2.1 Монтажа

УПОЗОРЕЊЕ!

Постоји ризик од струјног удара, пожара, опекотина или оштећења уређаја.

• Само квалификована особа може да инсталира овај уређај.
• Немојте да инсталирате или користите оштећен уређај.
• Придржавајте се упутстава за монтирање које сте добили уз уређај.
• Увек водите рачуна приликом померања уређаја зато што је тежак. Увек користите заштитне рукавице и затворену обућу.
• Пре инсталације уређаја, уклоните комплетну амбалажу, налепнице и заштитну фолију.
• Не инсталирајте одвод издувног ваздуха у зидну шупљину, осим ако је шупљина пројектована у ту сврху.

Ризик од пожара и струјног удара.

• Сва прикључивања струје треба да обави квалификован електричар.
• Уверите се да су параметри на плочици са техничким карактеристикама компатибилни са одговарајућим параметрима електричне мреже за напајање.
• Ако символ ( ) fiје одштампан на плочици са техничким карактеристикама, уређај мора да буде уземљен.
• Увек користите прописно уgraђену утичницу са заштитом од струјног удара.

• Не дозволите да се електрични кабл запетља.

• Немојте да користите адаптере са више утичница и продужне каблове.

• Ако је зидна утичница лабава, немојте да прикључујете мрежни утикач.
• Не вуците кабл за напајање како бисте искључили уређај. Кабл искључите тако што ћете извући утикач из утичнице.
• Заштита од удара делова под напоном и изолованих делова мора да се причврсти тако да не може да се уклони без алата.
• Проверите да ли је уређај правилно инсталиран. Лоше причвршћен или неодговарајући електрични кабл за напајање може проузроковати прегревање терминала.
• Прикључите уређај на крају инсталације. Водите рачуна да постоји приступ електричној мрежи након инсталације.

2.3 Употреба

УПОЗОРЕЊЕ!

Постоји ризик од повреде, опекотина и струјног удара.

• Овај уређај је намењен само за кување. Не користите овај уређај у друге сврхе.
• Немојте да мењате спецификацију овог уређаја.
• Немојте руководи уређајем када су вам мокре руке или када је он у контакту са водом.
• Користите искључиво прибор који је испоручен са уређајем.
• Држите пламенове или загрејане предмете даље од масти и уља током кувања и пржења.
• Не користите непокривене електричне решетке.

• Немојте да користите уређај као површину за одлагање.

• Немојте користити стакла за увећавање, двоглед или сличне оптичке уређаје да бисте гледали директно у осветљење уређаја.

• Ако уређај ради са другим уређајима, максимальни развијени притисак не сме да прелази 4 Pa (4x10-5 бар).

2.4 Сервис

• Ради оправке уређаја обратите се овлашћеном сервисном центру. Користите само оригиналне резервне делове.
• Када се ради о сијалицама унутар производа и резервних делова, сијалице које се продају засебно: Ове сијалице су намењене да издрже екстремне физичке услове у кућним апаратима, као што су температура, вибрације, влага, или су намењене да сигнализирају информације о радном стању уређаја. Нису предвићене за употребу у другим уређајима и нису погодне за осветљавање просторија у домаћинству.

2.5 Одлагање

УПОЗОРЕЊЕ!

• Обратите се општинским органима да бисте сазнали како да правилно одложите уређај у отпад.
• Искључите утикач кабла за напајање уређаја из мрежне утичнице.
• Исеците мрежни електрични кабл на месту које је близу уређаја и одложите га.

3. ИНСТАЛАЦИЈА

УПОЗОРЕЊЕ!

Погледајте поглавља о безбедности.

3.1 Упутство за инсталацију

i

За потпуне информације о инсталацији уређаја погледајте посебну књижицу за инсталацију.

4. ОПИС ПРОИЗВОДА

4.1 Преглед командне табле

1 2 3

Функција Опис

1 Прекидач за светло Служи за укључивање и искључивање светла.

2 Прекидач за брзину вентилатора Служи за пребацивање између нивоа брзине вентилатора.

5.1 Коришћење аспиратора

Проверите препоручену брзину у складу са следећом табелом.

1 Приликом загревања хране, кувања са поклопљеним посудама.

2 Приликом кувања са поклопљеним посудама на више зона за кување или више горионика, при пажљивом пржењу.

3 Приликом кувања и пржења великих количина хране без поклопца, кувања на више зона за кување или више горионика.

i

Препоручује се да оставите аспиратор да ради приближно 15 минута након кувања.

За управљање радом аспиратора:

Пребаците прекидач брзине вентилатора на једну од брзина.

Аспиратор почиње да ради. По потреби промените брзину померањем прекидача.

Светло аспиратора ради независно од његових осталих функција. За осветљавање површине за кување

користите прекидач за светло

Да бисте искључили уређај, померите прекидач брзине вентилатора на положај 0.

6. НЕГА И ЧИШТЕЊЕ

6.1 Напомене у вези са чишћењем

Средства за чиш- ћење

Површину уређаја очистите меком крпом, топлом водом и благим детерцентом.

Након кувања, неки делови уређаја могу бити врели. Да бисте спречили појаву флека, уређај мора да се охлади и осуши чистом крпом или папирним убрусима.

Сваког месеца очистите уређај и филтере за маст. Пажљиво очистите унутрашњост и филтере за маст од масноће. Нагомилана масноћа или други остаци могу про-узроковати пожар.

Филтери за маст могу да се перу у машини за прање посућа.

Машина за прање судова мора бити подешена на ниску температуру и кратак циклус. Филтер за масноће може да промени боју, али то нема утицаја на учинак уређаја.

Филтер са актив- ним угљем

Време засићења угљеног филтера варира у зависности од врсте кувања и редовности чишћења филтера за масноће. Филтер са активним угљем не може да се пере нити регенерише и мора да се замени отприлике на сваких 4/6 месеци рада или чешће у случају интензивне употребе.

6.2 Чишћење филтера за маст

Филтери су монтирани помоћу стега и осигурача на супротној страни.

Да бисте очистили филтер:

1. Притисните ручку стеге за монтажу на панелу филтера испод аспиратора.

1 2

1. Благо нагните предњи део филтера надоле, а затим повущите. Поновите прва два корака за све филтере.

2. Очистите филтере користећи сунђер и неабразивне детерценте или у машини за судове.

Машина за прање судова мора бити подешена на ниску температуру и кратак циклус. Филтер за масноће може да промени боју, али то нема утицаја на учинак уређаја.

Поновите кораке за све филтере ако је то могуће.

6.3 Замена филтера са активним угльем

УПОЗОРЕЊЕ!

Филтер са активним угљем НИЈЕ могуће прати! Овај филтер не може да се регенерише!

За замену угљеног филтера:

1. Извадите филтере за маст из уређаја. Погледајте одељак „Чишћење филтера за маст” у овом поглављу.
2. Окрените филтер у смеру супротном од смера кретања казальки на сату (1) и затим повущите (2).

Да бисте вратили филтер на место, следите кораке обрнутим редоследом. У сваком случају, филтере је потребно мењати барем на свака четири месеца.

Погледајте поглавља о безбедности.

6.4 Замена лампе

УПОЗОРЕЊЕ!

Ризик од опекотина и струјног удара! Пре рада искључите уређај из струје! Проверите да ли се сијалица охладила пре него што је додирнете.

УПОЗОРЕЊЕ!

Опасност од повређивања! Приликом замене лампице користите заштитне рукавице.

Постоји ризик од оштећења уређаја! Не користите алате оштрих ивица!

Замените прегорелу сијалицу у складу са спецификацијама:

Снага (W) 4

Утичница E14

Напон (V) 220 - 240

Димензије (mm) 37 x 100 (пречник x дужина)

ILCOS D шифра (у складу са IEC 61231) DRBB/F-4-220-240-E14-37/100

Да бисте заменили лампицу:

1. Поклопац лампице има два отвора на свакој страни. Користите раван, пластични алат који није оштар. Пажљиво извадите поклопац лампице из уређаја.
2. Замените сијалицу.
3. Монитирајте маску лампице.

7.1 Шта учинити ако...

Проблем Могући узрок Решење
Не можете да укључите уређај. Уређај није прикључен на електрично напајање или није правил-но прикључен.		Проверите да ли је уређај правил-но укључен у струју.
Не можете да укључите уређај. Осигурач је прегорео. Проверите да осигурач није узрок квара. Уколико осигурач непре-кидно прегорева, обратите се ква-лификованом, овлашћеном елек-тричару.
Лампица не ради. Лампица је неисправна. Замените лампицу. Погледајте одељак „Нега и чишћење“.
Уређај не упија довољно испаре-ња.	Брзина мотора није одговарајућа за количину испарења која се јав-љају.	Промените брзину мотора.

8. ЕКОЛОШКА ПИТАЊА

Рециклирајте материјале са симболом Паковање одложите у одговарајуће контејнере ради рециклирања. Помозите у заштити животне средине и људског здравља као и у рециклирању отпадног материјала од електронских и електричних

уређаја. Уређаје обележене симболом немојте бацати заједно са смећем. Производ вратите у локални центар за рециклирање или се обратите општинској канцеларији.

VI TÄNKER PÅ DIG
