LFG337S - Köögituulutus ELECTROLUX - Tasuta kasutusjuhend

Toote tüüp	Köögikubu
Mark	Electrolux
Mudel	LFG337S
Värv	Täpsustamata (tõenäoliselt hall või valge)
Toiteallikas	220-240 V ~ 50 Hz (standardhinnang)
Valgustuse võimsus	4 W (E14 pirn, 220-240 V)
Pirni tüüp	DRBB/F-4-220-240-E14-37/100
Mootori kiiruste arv	3 (kiirused 1, 2, 3)
Juhtimine	Ventilaatori kiiruse liugur + valgustuse lüliti
Väljalaske tüüp	Väljuväljund (võimalik retsirkulatsioon söefiltriga)
Rasvafilter	Nõudepesumasinas pestav (lühike tsükkel, madal temperatuur)
Söefilter	Mitte pestav, asendus iga 4-6 kuu tagant
Minimaalne kaugus toiduvalmistamispinnast	65 cm
Materjal	Täpsustamata (tõenäoliselt roostevaba teras või klaas)
Mõõtmed (L x S x K)	Täpsustamata (standard 90 cm lai)
Kaal	Täpsustamata (umbes 15-20 kg)
Hooldus	Rasvafiltrite, sisemuse ja pindade igakuine puhastus
Ohutus	Automaatne väljalülitus pole mainitud; elektripaigalduseks on vajalik kõikpoolne katkestus
Garantii	Standardne Electrolux (konsulteerige müügijärgset teenindust)

Korduma kippuvad küsimused - LFG337S ELECTROLUX

Kuidas paigaldada Electrolux LFG337S köögikubu?

Paigaldus peab toimuma kvalifitseeritud spetsialisti poolt. Hoidke köögikubu ja toiduvalmistamispinna vahel minimaalselt 65 cm kaugust. Järgige eraldi kaasasolevaid paigaldusjuhiseid. Veenduge, et õhu väljalask vastab kohalikele eeskirjadele.

Mis on pirni võimsus ja kuidas seda vahetada?

Pirn on 4 W, tüüp E14, pinge 220-240 V, mõõtmed 37 x 100 mm. Vahetamiseks ühendage seade vooluvõrgust lahti, laske jahtuda, eemaldage ettevaatlikult hajuti mitte lõikava tööriistaga, seejärel vahetage pirn.

Kuidas puhastada rasvafiltreid?

Rasvafiltreid puhastatakse iga kuu. Nende eemaldamiseks vajutage klambri hooba, kallutage filter alla ja tõmmake. Peske neid käsitsi õrna pesuvahendiga või nõudepesumasinas lühikese tsükliga madalal temperatuuril.

Millal vahetada söefiltrit?

Söefilter ei ole pestav ja tuleb asendada iga 4-6 kuu tagant või sagedamini intensiivsel kasutamisel. Vahetamiseks eemaldage esmalt rasvafiltrid, seejärel keerake söefilter vasakule ja tõmmake.

Köögikubu ei sütti, mida teha?

Kontrollige, et seade on korralikult ühendatud. Kui kaitse on läbi läinud, lülitage see tagasi. Kui probleem püsib, võtke ühendust kvalifitseeritud elektrikuga.

Kuidas kasutada köögikubu erinevaid kiirusi?

Kasutage kiirust 1 kaetud toitude soojendamiseks või küpsetamiseks, kiirust 2 mitme kaetud anumaga toiduvalmistamiseks või õrnaks praadimiseks ja kiirust 3 keetmiseks või suurte koguste praadimiseks ilma kaaneta. Laske köögikubul pärast küpsetamist 15 minutit töötada.

Kas saan köögikubu paigaldada retsirkulatsioonirežiimis?

Jah, aktiivsöefiltriga (pole kaasas). Paigaldusjuhiste saamiseks vaadake paigaldusjuhendit. Söefiltrit tuleb regulaarselt vahetada.

Milliseid puhastusvahendeid köögikubu jaoks kasutada?

Kasutage pehmet lappi, sooja vett ja õrna pesuvahendit. Vältige abrasiivseid puhastusvahendeid, metallharjasid, aurupuhasteid ja veepihusteid.

Kuidas võtta ühendust Electroluxi müügijärgse teenindusega?

Enne volitatud teeninduse poole pöördumist märkige üles mudel, PNC ja seerianumber (andmesildil). Külastage veebisaiti www.electrolux.com/support või helistage klienditeenindusse.

Köögikubu teeb müra või ei ime piisavalt, mida teha?

Kontrollige, et mootori kiirus sobib aurudega. Puhastage rasvafiltrid ja vajadusel vahetage söefilter. Veenduge, et õhukanalid ei ole ummistunud.

KASUTUSJUHEND LFG337S ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stilne, loodud teile möeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

Nõuandeid, brošüüre, tõrkeotsingu, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

Ostke oma seadmele lisaseadmeid, tarvikuid ja originaalvaruosi aadressil

www.electrolux.com/shop

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud – ohutusteave

Üldine teave ja vihjed

Keskkonnateave

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....62
2. OHUTUSJUHISED....65
3. PAIGALDAMINE....66
4. TOOTE KIRJELDUS....66
5. IGAPÄEVANE KASUTAMINE....66
6. PUHASTUS JA HOOLDUS....67
7. VEAOTSING....69
8. JÄÄTMEKÄITLUS....69

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

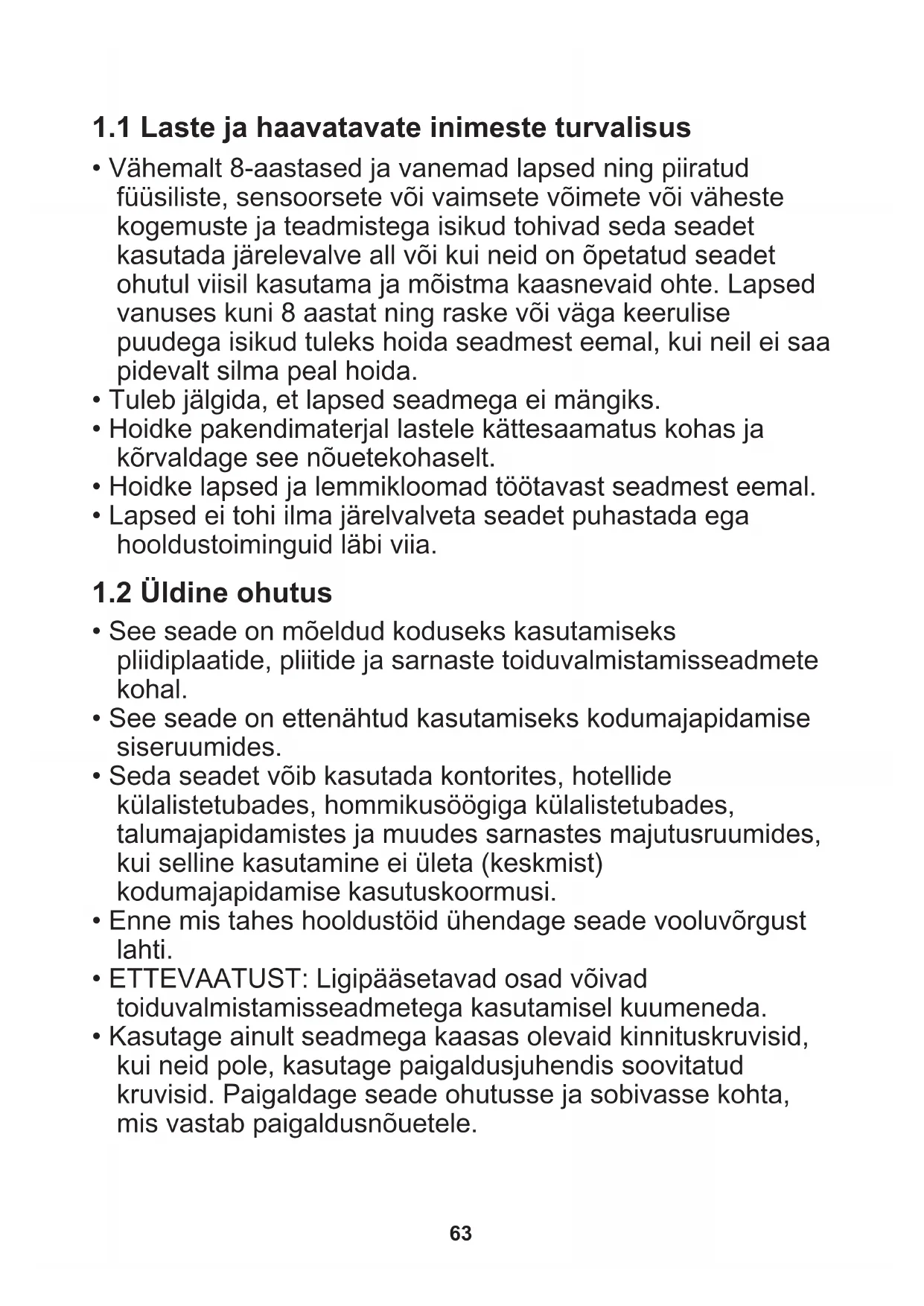

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.
• Tuleb jälgida, et lapsed seadmega ei mängiks.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
• Hoidke lapsed ja lemmikloomad töötavast seadmest eemal.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on möeldud koduseks kasutamiseks pliidiplaatide, pliitide ja sarnaste toiduvalmistamisseadmete kohal.
• See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• ETTEVAATUST: Ligipääsetavad osad võivad toiduvalmistamisseadmetega kasutamisel kuumeneda.
• Kasutage ainult seadmega kaasas olevaid kinnituskruvisid, kui neid pole, kasutage paigaldusjuhendis soovitatud kruvisid. Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.

• HOIATUS: Kui kruvisid või kinnitusseadet juhistekohaselt ei paigaldata, võib see kaasa tuua elektriga seotud ohu.

- Årge kasutage seadme kinnitamiseks liime.

- Minimaalne vahekaugus pliidipinna (millele asetatakse nõud) ja seadme alumise külje vahel peab olema vähemalt 65 cm, kui seadme või pliid piigaldusjuhendis ei ole öeldud teisiti.

- Öhu väljalaskmine peab vastama kohalike omavalitsuste eeskirjadele.

- Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate gaaside imbumist.

- Veenduge, et ventilatsiooniavad ei ole ummistunud ja seadmes kogunenud õhku ei juhita kanalisse, mida kasutatakse muude seadmete (keskküttesüsteemid, termosifoonid, veesoojendid jne) suitsu ja auru ärajuhtimiseks.

- Kui seade töötab teiste seadmetega, ei tohiks ruumis tekkiv maksimaalne vaakum ületada 0,04 mbar.

- Jälgige, et te toitejuhet ei vigastaks. Kahjustatud toitekaabli vahetamiseks võtke ühendust volitatud teeninduskeskuse või elektrikuga.

- Kui seade on ühendatud otse toiteallikaga, peab elektriseade olema varustatud eraldusseadmega, mis võimaldab seadme kõigil poolustel vooluvõrgust lahti ühendada. Tuleb tagada täielik lahtiühendamine vastavalt ülepinge III kategoorias sätestatud tingimustele. Katkestusvahendid peavad olema juhtmestikuga ühendatud vastavalt juhtmete paigaldamise eeskirjadele.

• Vältige seadme all flambeerimist.

- Ärge kasutage ohtlike või plahvatusohtlike materjalide ja aurude eemaldamiseks.

- Pinnamaterjali kahjustumise ärahoidmiseks puhastage seadet regulaarselt.

- Ärge kasutage seadme pinna puhastamiseks aurupuhastit, veepihustit, tugevatoimelisi abrasiivseid puhastusvahendeid

ega teravaid metallkaabitsaid. Kasutage ainult neutraalseid pesuaineid.

• Süttimisohu vältimiseks puhastage rasvafiltreid regulaarselt (vähemalt iga 2 kuu järel) ja eemaldage seadmelt rasvasetted.
• Puhastage seadme sisemust lapiga.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Vigastuse, elektrilöögi, tulekahju, põletuste või seadme kahjustamise oht!

• Seadet tohib paigaldada ainult kvalifitseeritud tehnik.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Enne seadme paigaldamist eemaldage kogu pakend, märgistus ja kaitsekile.
• Årge suunake väljatõmbeõhku seinasüvendisse, välja arvatud juhul, kui süvend on selleks ette nähtud.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kui andmeplaadil ei ole trükitud sümbolit (☐) tuleb see seade maandada.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
  • Vältige elektrijuhtmete sassiminekut.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.

• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.

• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.

• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Veenduge, et seade on õigesti paigaldatud. Lahtise ja sobimatu elektrijuhtme kasutamisel võib seinakontakt üle kuumeneda.
• Paigaldamisel jätke ühendamine köige viimaseks. Veenduge, et pärast paigaldamist säilib juurdepääs elektrivarustusele.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• See seade on ette nähtud ainult toidu valmistamiseks. Ärge kasutage seadet mistahes muul eesmärgil.
• Årge muutke seadme tehnilisi omadusi.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Kasutage ainult seadmega kaasnenuud tarvikuid.
• Toiduvalmistamisel jälgige, et leegid ega kuumad osad ei puutuks kokku rasva või öliga.
• Ärge kasutage katmata elektrilisi reste.
• Ärge kasutage seadet hoiupinnana.
• Årge kasutage suurendusklaase, binoklit ega sarnaseid optilisi seadmeid, et vaadata otse seadme valgustisse.
• Kui seade töötab koos teiste seadmetega, ei tohi maksimaalne tekitatud rõhk ületada 4 Pa (4x10-5 baari).

2.4 Teenused

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.5 Körvaldamine

HOIATUS!

Lämbumis- või vigastusoht!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Paigaldusjuhised

Täieliku ülevaate seadme paigaldamise kohta leiate iseseisvast paigaldusjuhendist.

4. TOOTE KIRJELDUS

4.1 Juhtpaneeli ülevaade

1 2 3

Funktsioon Kirjeldus

Valgustuse lüliti Valgustuse sisse ja välja lülitamiseks.

Ventilaatori pöörlemiskiiruse lüli- Ventilaatori pöörlemiskiiruste tasemete vahel lülitamiseks. ti

Indikaator Näitab, kui õhupuhasti töötab.

5. IGAPÄEVANE KASUTAMINE

5.1 Ôhupuhasti kasutamine

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

1	Toidu kuumutamisel kaanetatud potiga.
2	Toidu valmistamisel kaanetatud pottidega mitmel keedualal või põletil, õrn praadimine.
3	Keetmine ja suuremate koguste praadimine ilma kaaneta, toiduvalmistamine mitmel keedualal või põletil.

Soovitatav on jätta pärast küpsetamist öhupuhasti tööle ligikaudu 15 minutiks.

Õhupuhasti kasutamiseks:

Seadke ventilaatorikiiruse lüliti ühele kiirusastmetest.

Õhupuhasti hakkab tööle. Vajadusel muutke kiirust, nihutades lülitit.

Õhupuhasti valgusti on teistest funktsioonidest sõltumatu. Keeduala kasutage valgustuse lülitit

Seadme väljalülitamiseks liigutage ventilaatorikiiruse lüliti asendisse 0.

6. PUHASTUS JA HOOLDUS

6.1 Märkused puhastamise kohta

Puhastusvahendid

Ärge kasutage abrasiivseid vahendeid ega harju.

Puhastage seadme pinda pehme lapi, sooja vee ning pehmetoimelise pesuvahendiga.

Pärast toiduvalmistamist on mõned seadmeosad kuumad. Plekkide vältimiseks laske seadmel enne puhastamist jahtuda; kuivatage seda puhta lapi või köögipaberiga.

Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.

Hoidke õhupuhasti puhtana

Nii seadet kui rasvafiltrit tuleks põhjalikumalt puhastada kord kuus. Puhastage hoolikalt seadme sisemus ja rasvafiltrid rasvast. Toidujääkide kogunemine võib kaasa tuua süttimise.

Rasvafiltreid võib pesta ka nõudepesumasinas.

Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Ras- vafilter võib värvi muuta, kuid see ei mõjuta seadme toimivust.

Söefilter

Söefiltri küllastumisaeg muutub söltuvalt toiduvalmistamise tüübist ja rasvafiltri puhastamise regulaarsusest. Aktiveeritud söefilter ei ole pestav, seda ei saa regenereerida ning see tuleb uue vastu välja vahetada iga 4/6 kuu tagant või väga intensiivse kasutamise korral tihedamini.

6.2 Rasvafiltri puhastamine

Filtrite paigaldamisel on vastaspoolel kasutatud klambreid ja tihvte.

Filtri puhastamiseks:

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all.

1 2

1. Kallutage filtri esiosa kergelt allapoole, seejärel tömmake.

1. Puhastage filtrid nõudepesumasinas või mitte-abrasiivse toimega pesuaines niisutatud käsnaga.

Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Rasvafilter võib värvi muuta, kuid see ei mõjuta seadme toimivust.

1. Filtrite taaspaigaldamiseks teostage kaks esimest toimingut vastupidises järjekorras.

Korrake samme kõigi filtrite puhul, kui see on asjakohane.

6.3 Söefiltri vahetamine

HOIATUS!

Söefilter EI OLE pestav! Filtrit ei saa regenereerida!

Söefiltri asendamiseks:

1. Eemaldage seadmelt rasvafiltrid.

Vt selles peatüki jaotist „Rasvafiltri puhastamine“.

1. Pöörake filtrit vastupäeva (1) ja tömmake seejärel (2).

Filtrite taaspaigaldamiseks teostage toimingud vastupidises järjekorras.

Kindlasti tuleb filtrid välja vahetada vähemalt iga nelja kuu tagant.

6.4 Lambi vahetamine

HOIATUS!

Põletuse või elektrilöögi oht! Enne töötamist ühendage seade toitevõrgust lahti! Enne lambipirni puudutamist veenduge, et see on maha jahtunud.

HOIATUS!

Vigastusoht! Lambi asendamiseks kasutage kindaid.

Seadme kahjustamise oht! Ärge kasutage teravate servadega tööriistu!

Asendage läbipõlenud pirn vastavalt spetsifikatsioonidele:

Võimsus (W) 4

Pesa E14

Pinge (V) 220 - 240

Mõõdud (mm) 37 x 100 (läbimõõt ja pik-kus)

ILCOS D kood (vastavalt IEC 61231 nõuetele)

DRBB/F-4-220-240-E14-37/100

Lambi asendamiseks:

1. Lambi kattel on mölemal küljel kaks pilu. Kasutage lamedaid, mitteteravaid platist tööriistu. Eemaldage seadmelt ettevaatlikult lambi kate.

2. Asendage lambipirn uuega.

3. Paigaldage lambi kate.

7. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Mida teha, kui...

Probleem Võimalik põhjus Lahendus

Seade ei käivitu. Seade ei ole vooluvõrku ühendatudvõi on ühendatud valesti.	Kontrollige, kas seade on õigestivooluvõrku ühendatud.
Seade ei käivitu. Kaitse on vallandunud. Tehke kindlaks, kas tõrke põhjustas kaitse. Kui kaitse korduvalt uuestivallandub, võtke ühendust elektrik-uga.
Lamp ei põle. Valgusti on rikkis. Asendage lamp. Vt peatükki "Pu-hastus ja hooldus".
Seade ei ima aure piisavalt hästi. Valitud mootorikiirus ei vasta tekki-vale auruhulgale.	Muutke mootorikiirust.

8. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse. Ärge visake sümboliga tähistatud

seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
