GEBRUIKSAANWIJZING IAN 327743 Livarno Lux

-LUIDSPREKER Montage-, bedienings- en veiligheidsinstructies

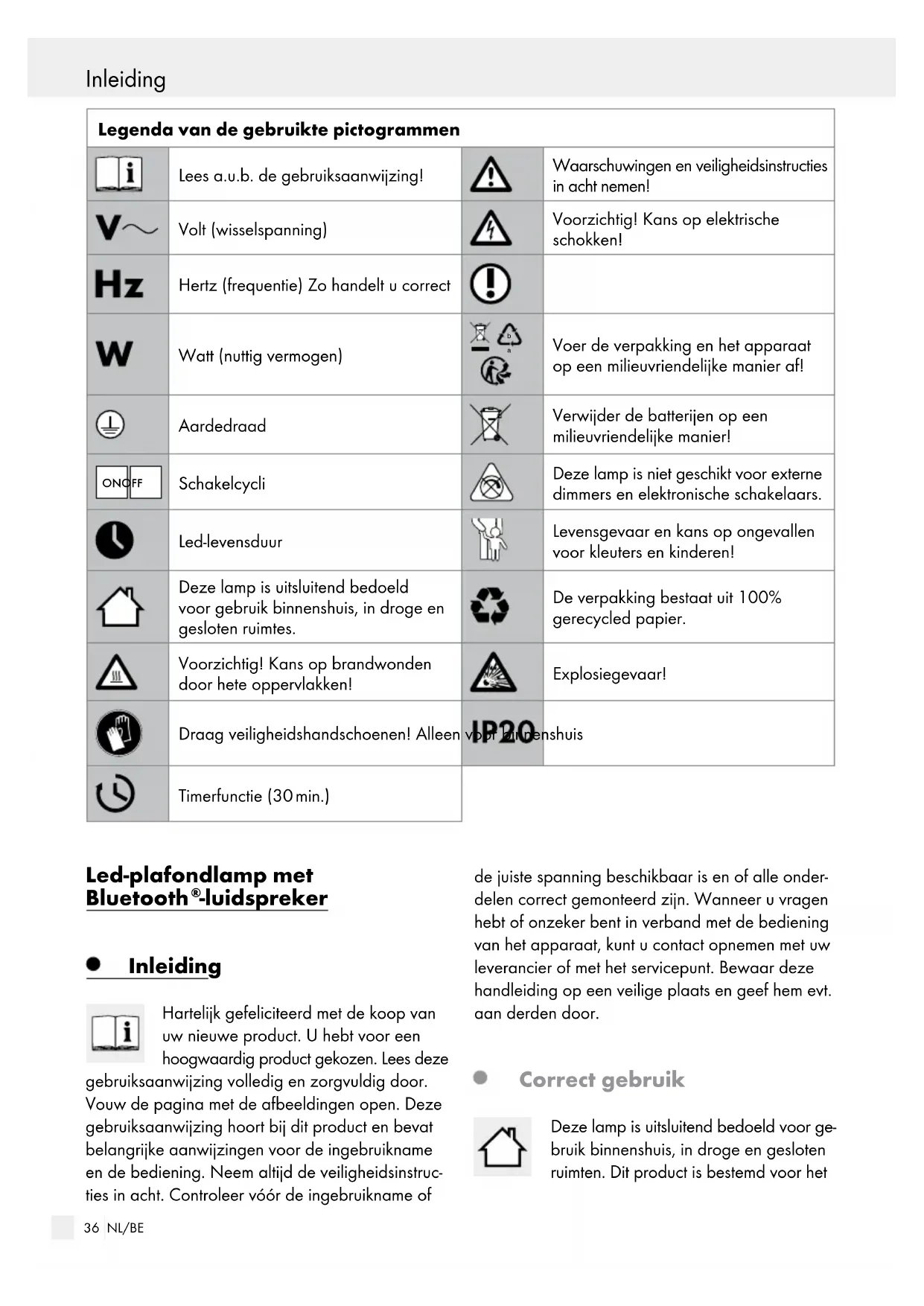

Voer de verpakking en het apparaat op een milieuvriendelijke manier af! Aardedraad Verwijder de batterijen op een milieuvriendelijke manier! ON OFF Schakelcycli Deze lamp is niet geschikt voor externe dimmers en elektronische schakelaars. Led-levensduur Levensgevaar en kans op ongevallen voor kleuters en kinderen! Deze lamp is uitsluitend bedoeld voor gebruik binnenshuis, in droge en gesloten ruimtes. De verpakking bestaat uit 100% gerecycled papier. Voorzichtig! Kans op brandwonden door hete oppervlakken! Explosiegevaar! Draag veiligheidshandschoenen! Alleen voor binnenshuis Timerfunctie (30 min.) Led-plafondlamp met Bluetooth

-luidspreker Inleiding Hartelijk gefeliciteerd met de koop van uw nieuwe product. U hebt voor een hoogwaardig product gekozen. Lees deze gebruiksaanwijzing volledig en zorgvuldig door. Vouw de pagina met de afbeeldingen open. Deze gebruiksaanwijzing hoort bij dit product en bevat belangrijke aanwijzingen voor de ingebruikname en de bediening. Neem altijd de veiligheidsinstruc- ties in acht. Controleer vóór de ingebruikname of de juiste spanning beschikbaar is en of alle onder- delen correct gemonteerd zijn. Wanneer u vragen hebt of onzeker bent in verband met de bediening van het apparaat, kunt u contact opnemen met uw leverancier of met het servicepunt. Bewaar deze handleiding op een veilige plaats en geef hem evt. aan derden door. Correct gebruik Deze lamp is uitsluitend bedoeld voor ge- bruik binnenshuis, in droge en gesloten ruimten. Dit product is bestemd voor het Inleiding / Veiligheid37 NL/BE Inleiding Inleiding / Veiligheid gebruik in privé-huishoudens. Dit product is bestemd voor het normale gebruik. Omvang van de levering Controleer de levering altijd direct na het uitpakken

p volledigheid en de optimale staat van het product. 1 LED-plafondlamp met Bluetooth-luidspreker, model 14148106L 1 afstandsbediening 1 wandhouder voor de afstandsbediening (incl. 1 x kleefpad, 2 x schroeven) 2 batterijen AAA 3 pluggen 3 schroeven 2 beschermende slangen 1 montage- en bedieningshandleiding Beschrijving van de onderdelen Lamp:

Knop muziektitel selecteren (voor)

Knop muziektitel selecteren (terug)

Wandhouder (afstandsbediening)

Kleefpad (afstandsbediening) Technische gegevens Lamp: Modelnummer: 14148106L Bedrijfsspanning: 230 ‒ 240 V

, 50 Hz Totaal nominaal vermogen: max. 25 W (led 20 W, luidspreker 5 W) Beschermingsklasse: | / Beschermingstype: IP20 Led: Lamp: led-module Nominaal vermogen: led, max. 17,5 W Beschermingstype: IP20 Luidspreker / Bluetooth: Frequentiebereik Luidspreker: 120 ‒ 20000 Hz Bluetooth-versie: 5.0 Bluetooth-reikwijdte: < 10 m Frequentiebereik Bluetooth-frequentie: 2,4 GHz ISM frequentie- band HF-vermogen: max. +2dBm Afstandsbediening: Batterijen: 2 x 1,5 V AAA Reikwijdte afstandsbediening: 5‒6 m (infrarood) Veiligheid Veiligheidsinstructies Bij beschadigingen die worden veroorzaakt door het niet in acht nemen van deze gebruiksaanwijzing vervalt de garantie! Wij zijn niet aansprakelijk voor gevolgschade! Bij materiële schade of persoonlijk letsel die worden veroorzaakt door onjuist gebruik38 NL/BE Veiligheid of het niet in acht nemen van de veiligheidsinstructies zijn wij niet aansprakelijk!

EN KINDEREN! Laat kinderen nooit zonder toezicht bij het ver- pakkingsmateriaal. Er bestaat verstikkingsgevaar door het verpakkingsmateriaal. Kinderen on- derschatten vaak de gevaren. Laat de verlichting of de verpakking niet onbe- heerd liggen. Plastic folie / -zakken, kunststof delen etc. kunnen een gevaarlijk speelgoed vormen voor kinderen. Vermijd levensgevaar door elektrische schok Laat de elektronische installatie door een opgeleide elektricien of een voor elektrische installaties geïnstrueerde persoon uitvoeren. Controleer de lamp en de stroomkabel voor het aansluiten aan de stroom op eventuele bescha- digingen. Gebruik uw lamp nooit indien u een beschadiging constateert. Beschadigde stroomkabels zorgen voor levens- gevaar door elektrische schokken. Neem in geval van beschadigingen, reparaties of andere pro- blemen aan de lamp contact op met de klanten- service of met een elektricien. Verwijder voor de montage de zekering of schakel de aardlekschakelaar in de zekering- kast uit (0-stand). Wees er voor de montage zeker van dat de beschikbare netspanning overeenkomt met de benodigde voedingsspanning van de lamp (zie ‚Technische gegevens‘). Vermijd dat de lamp in contact komen met water of andere vloeistoffen. Open nooit een van de elektrische delen en steek er geen voorwerpen in. Bij dergelijke in- grepen bestaat levensgevaar door elektrische schokken. De lamp niet op vochtige op geleidende ondergrond installeren! Vermijd brand- en letselgevaar Controleer de lamp direct na het uitpakken op beschadigingen. Neem in geval van een be- schadiging contact op met het servicepunt in uw land.

VOORZICHTIG! KANS OP

BRANDWONDEN DOOR HETE OPPERVLAKKEN! Zorg ervoor dat de lamp uitgeschakeld en afgekoeld is voordat u deze aanraakt om brandwonden te vermijden. Lampen ontwikke- len rondom de lampenkap een behoorlijke hitte. De lichtbron van deze lamp mag alleen door de fabrikant of een door hem geautoriseerde technicus of een vergelijkbaar gekwalificeerde persoon worden vervangen. Deze lamp kan via de afstandsbediening ge- dimd worden. Niet direct in de lichtbron (verlichtingsbron, led etc.) kijken. Niet met optische instrumenten (bijv. vergroot- glas) in de lichtbron kijken. Zo handelt u correct Monteer de lamp zo, zodat hij tegen vocht en vuil beschermd is. Bereid de montage zorgvuldig voor en maak hier voldoende tijd voor vrij. Leg alle onderdelen en extra benodigd gereedschap of materiaal van tevoren overzichtelijk en binnen handbereik klaar. Wees altijd alert! Let er altijd op wat u doet en ga altijd verstandig te werk. Monteer de lamp niet als u ongeconcentreerd bent of zich niet lekker voelt. Veiligheidsinstructies voor batterijen / accu‘s LEVENSGEVAAR! Houd batterijen / accu‘s buiten het bereik van kinderen. Raadpleeg bij inslikken onmiddellijk een arts! Veiligheid / Voorbereiding / Voor de installatie39 NL/BE Veiligheid Veiligheid / Voorbereiding / Voor de installatie EXPLOSIEGEVAAR! Laad niet oplaadbare batterijen nooit op. Sluit de batterijen / accu‘s niet kort en / of open deze niet. Daardoor kan de batterij oververhit raken, in brand vliegen of exploderen. Gooi batterijen / accu‘s nooit in het vuur of water. Stel batterijen / accu‘s nooit bloot aan mecha- nische belastingen. Risico dat de batterijen / accu’s lekken Vermijd extreme omstandigheden en temperatu- ren die invloed op de batterijen / accu‘s zouden kunnen hebben bijv. radiatoren / direct zonlicht. Bij lekkende batterijen / accu‘s het contact van de chemicaliën met de huid, ogen en slijmvlie- zen vermijden! Spoel de desbetreffende plek- ken direct af met schoon water en raadpleeg onmiddellijk een arts! DRAAG VEILIGHEIDSHAND- SCHOENEN! Lekkende of beschadigde batterijen / accu‘s kunnen in geval van huidcontact chemische brandwonden veroorzaken. Draag daarom in dit geval geschikte veiligheidshandschoenen. Als de batterijen / accu‘s lekken, dient u deze direct uit het product te halen om beschadigin- gen te vermijden. Gebruik alleen batterijen / accu‘s van hetzelfde type. Gebruik nooit nieuwe en oude batterijen / accu‘s door elkaar! Verwijder de batterijen / accu‘s, als u het product gedurende een langere periode niet gebruikt. Risico op beschadiging van het product Gebruik uitsluitend het aangegeven type batterij / accu! Plaats de batterijen / accu‘s volgens de weer- gegeven polariteit (+) en (-) op batterij / accu en op product. Reinig de contacten van de batterij / accu en die in het batterijvak, voordat u deze plaatst! Verwijder verbruikte batterijen / accu‘s direct uit het product. Voorbereiding Benodigd gereedschap en materiaal Het genoemde gereedschap en materiaal wordt niet meegeleverd. Het gaat hierbij om vrijblijvende informatie en waarden ter oriëntatie. De hoedanig- heid van het materiaal is afhankelijk van de indivi- duele omstandigheden ter plekke. - Potlood / markeerstift - 2-polige spanningzoeker - Schroevendraaier - Boormachine - Boor (ca. ø 6 mm) - Hamer - Zijsnijder - Geleider Voor de installatie Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-installaties bevoegde persoon. Deze persoon moet op de hoogte zijn van de eigenschappen van de lamp en van de aansluitvoorwaarden. Maak uzelf voor de installatie vertrouwd met alle aanwijzingen en afbeeldingen in deze gebruiksaanwijzing alsook met de lamp zelf. Wees er voor de installatie zeker van dat de leiding, waaraan de lamp wordt aangesloten, geen spanning heeft. Verwijder hiervoor de zekering of schakel de aardlekschakelaar uit (0-stand). Controleer met een 2-polige spanningzoeker of de leiding spanningsloos is. Pak de LED-plafondlamp uit en leg deze op een anti-slip ondergrond. (wees voorzichtig, dat hierbij geen krassen ontstaan). Oefen met beide handen een beetje druk op de kunststof afdekking

uit. Draai de kunst- stof afdekking

daarbij tot aan de aanslag tegen de klok in (tegen de richting van de pijl) en haal de kunststof afdekking

naar boven eraf.40 NL/BE Ingebruikname Ingebruikname Lamp monteren Controleer voor de installatie of er op de lei- ding waarop de lamp wordt aangesloten geen spanning staat. Verwijder hiervoor de zekering of schakel de betreffende installatie-automaat in de groepenkast uit (0-stand). Houd de voet van de lamp

op de gewenste montageplek. Houd hierbij rekening met het boorgat in de voet van de lamp

waardoor de stroomkabel wordt geleid. Markeer de drie boorgaten voor de schroeven

(zie afb.). Boor de gaten. Zorg ervoor, dat de stroomka- bel (extern)

niet beschadigd raakt. Steek de pluggen

in de boorgaten. Gebruik, indien nodig, een hamer. Steek de kabel door het hiervoor bestemde boorgat in de voet van de lamp

en beves- tig de lamp aan het plafond. De geïsoleerde aardingsdraad moet voor aan- sluiting van de lamp met een extra isolatie wor- den voorbereid. Trek de meegeleverde beschermende slangen

steeds correct aansluit: fasedraad, zwart of bruin = symbool L, nuldraad, blauw = symbool N, aarddraad, groen-geel = symbool

van de lamp. Plaats hiervoor de afdekking met de drie inkepingen aan de desbetreffende bevestigings- bout en druk deze naar boven. Draai de afdek- king rechtsom (richting van de pijl) om deze te bevestigen. De sticker met de pijl kan nu worden verwijderd. Plaats de zekering weer terug of schakel de installatie-automaat in de groepenkast weer in (I-stand). Uw LED-plafondlamp met Bluetooth-luidspreker is nu gereed voor gebruik. Wandhouder monteren Monteer de wandhouder

voor de afstands- bediening

met behulp van de schroeven

(zie afb.). Batterijen plaatsen / vervangen Opmerking: Voor de afstandsbediening

zijn twee batterijen van het type AAA nodig (mee inbe- grepen). Schuif het deksel van het batterijvak (achter- kant) ca. 1 cm naar onder om het te openen en til het deksel er vervolgens vanaf. Plaats twee batterijen van het meegeleverde type AAA in het batterijvak. Let daarbij op de juiste polariteit. Plaats de afdekking weer terug en schuif deze terug om het batterijvak te sluiten. Uw afstandsbediening

is gereed voor gebruik. Lamp via de lichtschakelaar bedienen De LED-plafondlamp kan via de wandschake- laar in- en uitgeschakeld worden. De lichtinten- siteit is hierbij altijd gelijk aan de laatst ingestelde helderheid. Alle andere functies worden uitslui- tend via de afstandsbediening

bediend. Afstandsbediening gebruiken OPGELET! Alle functies van de afstandsbediening

staan ter beschikking, als de LED-plafondlamp wordt in- geschakeld met de wandschakelaar. Ingebruikname41 NL/BE Ingebruikname Ingebruikname Licht aan- / uitschakelen

2. Licht uitschakelen

, om de LED-plafondlamp uit te schakelen. Licht dimmen

1. Verlichtingssterkte verhogen

, om de verlichtingssterkte te laten toenemen. Bij kort- stondig drukken van deze knop wordt de ver- lichtingssterkte trapsgewijs per keer drukken verhoogd. Wordt de „ “ knop dimmer +

langer ingedrukt, wordt de verlichtingssterkte automatisch verhoogd tot de maximale helder- heid.

, om de verlichtingssterkte te verminderen. Bij kortstondig drukken van de ze knop wordt de verlichtings- sterkte trapsgewijs per keer drukken verminderd. Wordt de „ “ knop dimmer –

langer in- gedrukt, wordt de verlichtingssterkte automa- tisch verminderd tot de minimale helderheid. 30 minuten-timer

om de timer-functie in te schakelen. Het licht en ook de Bluetooth-functie (muziek) worden automatisch na ca. 30 minuten uitge- schakeld.

2. Timer uitschakelen

Wilt u de timer-functie tijdens de 30 minuten uitschakelen, drukt u nogmaals gedurende meer dan 3 seconden op de „ “ knop

De timer-functie is nu uitgeschakeld. Opmerking: u kunt de timer alleen uitscha- kelen als Bluetooth is geactiveerd. Bluetooth-verbinding

. Het ontvangstsignaal wordt bevestigd door middel van een piep-geluid. Ca. 1–2 seconden later wordt de Bluetooth-ver- binding akoestisch ondersteund automatisch opgebouwd, de blauwe LED in de LED-plafond- lamp begint snel te knipperen. Als de verbinding is opgebouwd, hoort u een korte melodie. Bij de eerste koppeling met uw mobiele telefoon, tablet etc. selecteert u de Bluetooth-verbinding „LED Ceiling Lamp“.

. Het ontvangstsignaal wordt bevestigd door middel van een piep-geluid. De Bluetooth-verbinding wordt beëindigd. Na succesvolle verbinding staan u de vol- gende audiobedieningen ter beschikking: Muziekvolume regelen

1. Muziekvolume verminderen

, om het volume te verminderen. Bij kortstondig drukken van deze knop wordt het volume trapsgewijs per keer drukken verminderd. Wordt de „

langer ingedrukt, neemt het volume automatisch af tot aan het minimum.

2. Muziekvolume verhogen

, om het vo- lume te verhogen. Bij kortstondig drukken van deze knop wordt het volume trapsgewijs per keer drukken verhoogd. Wordt de „ “ knop vo- lume +

langer ingedrukt, neemt het volume au- tomatisch toe tot aan het maximale volume.42 NL/BE Ingebruikname / Onderhoud en reiniging / Afvoer Muziektitel selecteren

1. Muziektitel terug

Druk op de „ “ knop muziektitel selecteren (terug)

, om een eerdere muziektitel te selec- teren of het lied nog een keer van begin af aan te luisteren.

Druk op de „ “ knop muziektitel selecteren (voor)

, om de volgende muziektitel te selecteren.

, om de pauze- functie te activeren. Als er lang op de „

wordt gedrukt, wordt de Bluetooth-verbinding gedurende ca. 10 minuten op standby gezet. Daarna wordt de Bluetooth-verbinding uitge- schakeld. Onderhoud en reiniging

WAARSCHUWING! GEVAAR VOOR

ELEKTRISCHE SCHOK! Verbreek voor de reiniging eerst de verbinding van de lamp met het stroomnet. Verwijder hier- voor de zekering of schakel het betreffende stroomcircuit in de groepenkast uit (0-stand). Gebruik geen oplosmiddel, benzine e.d. De lamp zal hierdoor schade ondervinden. Laat de lamp volledig afkoelen.

WAARSCHUWING! GEVAAR VOOR

ELEKTRISCHE SCHOK! Op basis van de elektrische veiligheid mag de verlichting nooit met water of andere vloeistof- fen worden gereinigd of in zijn geheel in water worden gedompeld. Gebruik voor de reiniging alleen een droge, pluisvrije doek. Plaats de zekering vervolgens weer terug of schakel de hoofdzekering in de zekeringskast weer aan (I-stand). Afvoer De verpakking bestaat uit milieuvriendelijke grond- stoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.
