GEBRUIKSAANWIJZING WSC 115 EINHELL

Gebruiksaanwijzing Haakse slijper

1 Spilvergrendeling 2 Beschermkap 3 Spanflens * 4 Slijpschijf 5 Flensmoer *

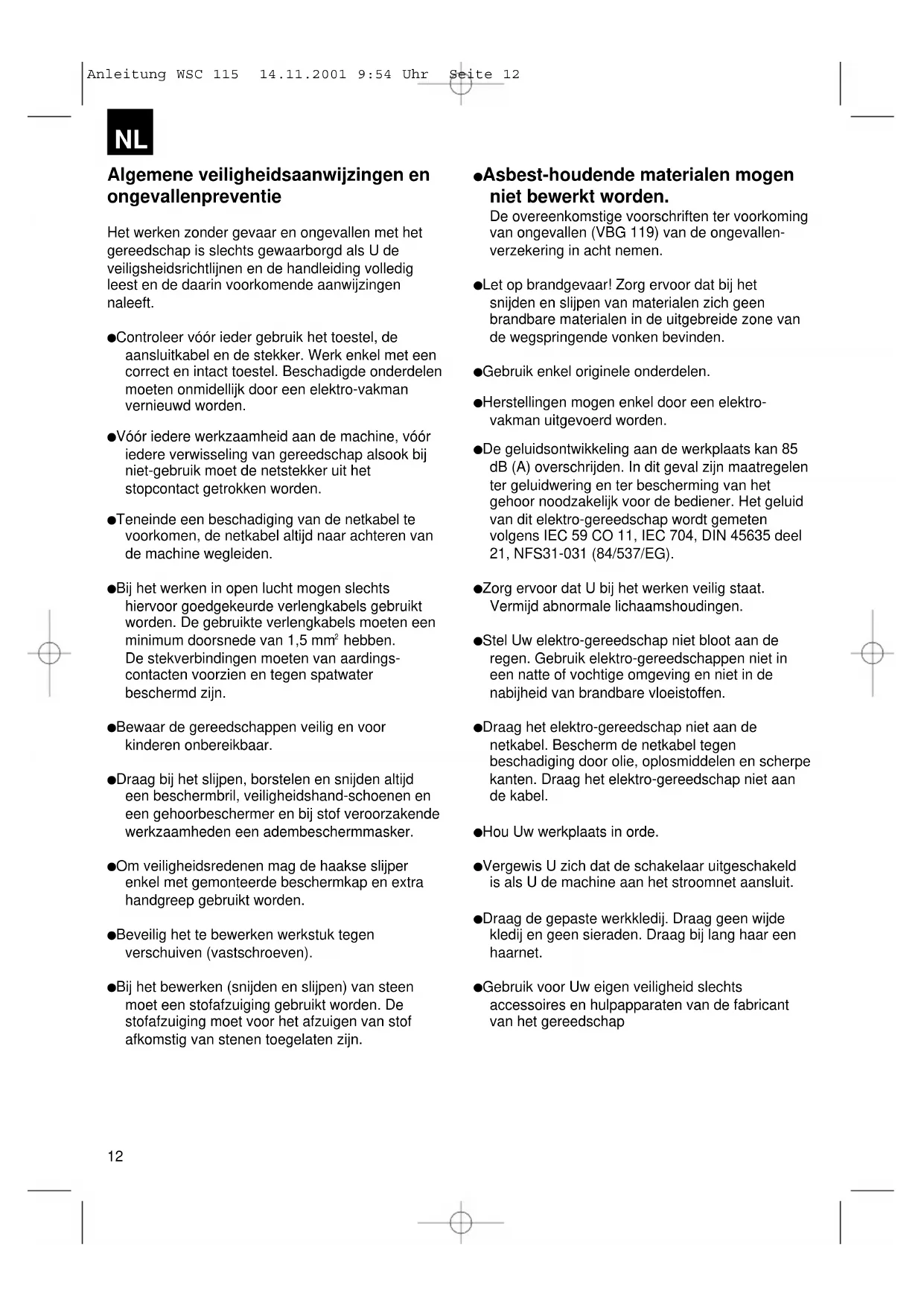

Bride de serrage Ecrou à bride Disposition des brides en cas d’utilisation d’une meule tronçonneuse droite Anleitung WSC 115 14.11.2001 9:54 Uhr Seite 1112 Algemene veiligheidsaanwijzingen en ongevallenpreventie Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft. Controleer vóór ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidellijk door een elektro-vakman vernieuwd worden. Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden. Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden. Bij het werken in open lucht mogen slechts hiervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm

hebben. De stekverbindingen moeten van aardings- contacten voorzien en tegen spatwater beschermd zijn. Bewaar de gereedschappen veilig en voor kinderen onbereikbaar. Draag bij het slijpen, borstelen en snijden altijd een beschermbril, veiligheidshand-schoenen en een gehoorbeschermer en bij stof veroorzakende werkzaamheden een adembeschermmasker. Om veiligheidsredenen mag de haakse slijper enkel met gemonteerde beschermkap en extra handgreep gebruikt worden. Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven). Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzuigen van stof afkomstig van stenen toegelaten zijn. Asbest-houdende materialen mogen niet bewerkt worden. De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen- verzekering in acht nemen. Let op brandgevaar! Zorg ervoor dat bij het snijden en slijpen van materialen zich geen brandbare materialen in de uitgebreide zone van de wegspringende vonken bevinden. Gebruik enkel originele onderdelen. Herstellingen mogen enkel door een elektro- vakman uitgevoerd worden. De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG). Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen. Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen. Draag het elektro-gereedschap niet aan de netkabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel. Hou Uw werkplaats in orde. Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit. Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet. Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap

Anleitung WSC 115 14.11.2001 9:54 Uhr Seite 1213 Handleiding voor haakse slijper De machine is licht en handig; ze is beschermend geïsoleerd en opgebouwd volgens de internationale voorschriften CEE20. De machine heeft een lange levensduur, indien ze volgens deze instructies onderhouden wordt. SPANNING Controleer vóór ingebruikneming of de spanning aangeduid op het kenplaatje overeenkomt met de netspanning. De netspanning mag in geen geval meer dan 10 % van de aangeduid nominale spanning afwijken. SCHAKELAAR De haakse slijper is voorzien van een veiligheidsschakelaar ter voorkoming van ongevallen. Om de schakelaar in te schakelen de toets naar voren schuiven en voor het vastzetten indrukken. Het uitschakelen van de haakse slijper gebeurt door de toets opnieuw in te drukken. De toets springt dan terug in de uitgangspositie.

VERWISSELEN VAN SLIJPSCHIJVEN

Netstekker uit het stopcontact trekken. Eenvoudige verwisseling van schijf door spilvergrendeling. De spilvergrendeling indrukken en de slijpschijf vergrendelen. De flensmoer met behulp van de voorgatsleutel open draaien. Verwissel van slijp- of snijschijf en draai dan de flensmoer met de voorgatsleutel weer vast. Let op! De spilvergrendeling slechts bij stilstaande motor en slijpspil drukken! De spilvergrendeling moet U bij het verwisselen van schijf blijven drukken. Bij slijp- of snijschijven tot ongeveer 3 mm dikte de flensmoer met de vlakke kant naar de slijp- of snijschijf vastschroeven.

PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN

De haakse slijper met gemonteerde slijp- of snijschijf minstens 1 minuut vrij laten lopen. Vibrerende schijven onmiddellijk vervangen. MOTOR De motor moet tijdens de bewerking goed verlucht worden. Daarom moeten de verluchtingsopeningen altijd schoon gehouden worden. KOOLBORSTELS Indien de koolborstels verbrand, gebroken of korter zijn dan 5 mm, moeten ze door originele koolborstels vervangen worden. Vernieuw de koolborstels altijd paarsgewijs. SLIJPSCHIJVEN De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter. Controleer vóór het gebruik van de slijp- of snijschijf haar aangeduid toerental. Het toerental van de slijp- of snijschijf mag nooit hoger zijn dan het nullasttoerental van de haakse slijper. Gebruik enkel slijp- of snijschijven die toegelaten zijn voor een maximum toerental van 11.000 min

voor een omtreksnelheid van 80 m/sec. WERKWIJZE Schrobslijpen Het best resultaat bij het schrobslijpen word bereikt als U de slijpschijf in een hoek van 30° tot 40° ten opzichte van het slijpvlak aanzet en gelijkmatig over het werkstuk heen en weer beweegt. Snijslijpen Bij het snijden de haakse slijper niet in het snijvlak kantelen. De snijschijf moet een intacte snijrand hebben. Voor het snijden van hard gesteente gebruikt U het best een diamant-snijschijf. Asbest-houdende materialen mogen niet bewerkt worden! Gebruik nooit snijschijven voor het schrobslijpen. TECHNISCHE GEGEVENS Nominale spanning : 230 V ~ 50 Hz Opgenomen vermogen : 580 Watt Toerental onbelast : 11.000 min

Max. schijfdiameter : 115 mm Draad aandrijfspil : M 14 Geluidsdrukniveau LPA : 89 dB (A) Geluidsprestatieniveau LWA : 99,6 dB (A) Trillingen

Ontstoord volgens EG-directief 89/336/EG

Plaatsing van de flensen bij gebruik van slijpschijfen en snijschijven

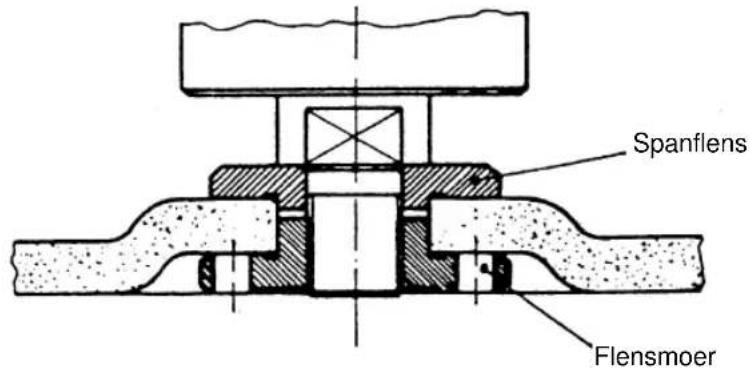

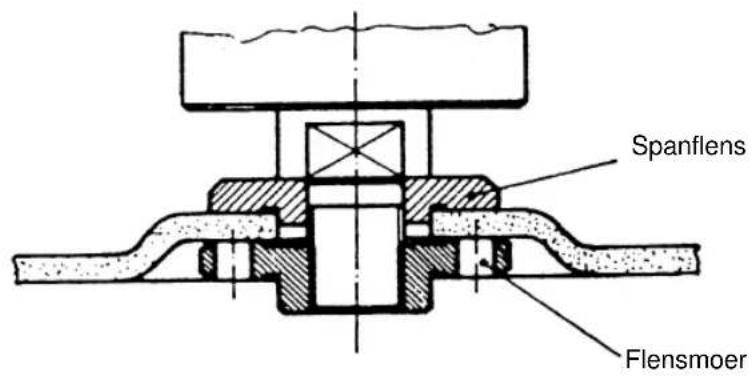

Spanflens Flensmoer Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf

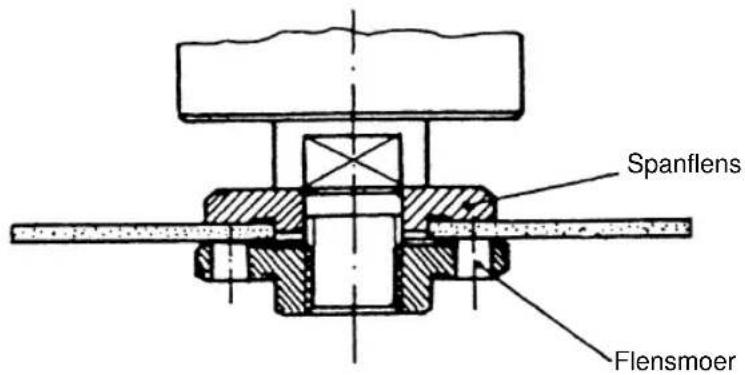

Spanflens Flensmoer Plaatsing van de flensen bij gebruik van een gebogen snijschijf
