BRUKSANVISNING WSC 115 EINHELL

1 Spindelfastlåsning 2 Skyddskåpa 3 Spännfläns * 4 Slipskiva 5 Flänsmutter *

• Flänsens ordning se sidan 23

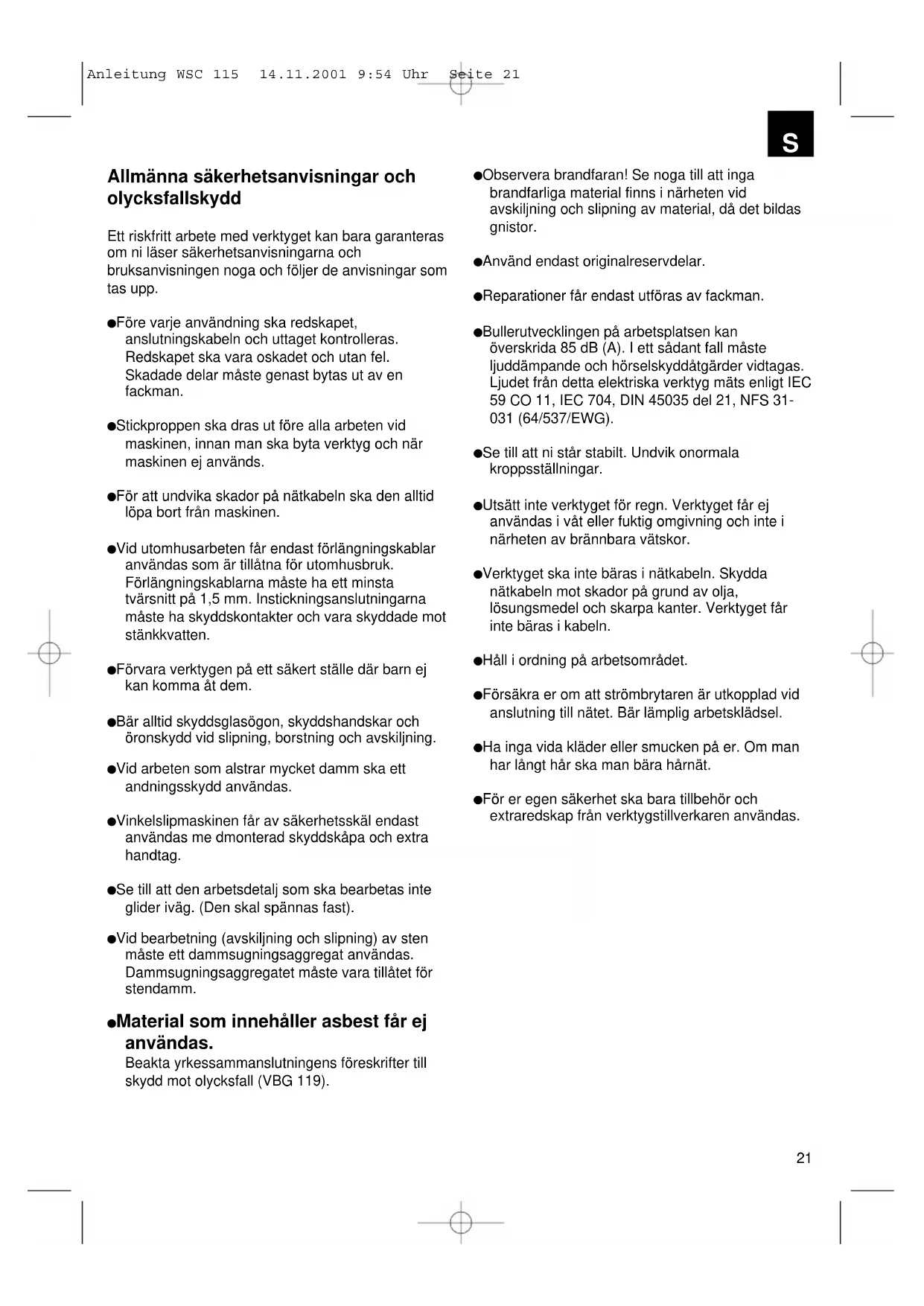

Flange de aperto Porca do flange Disposição dos flanges ao usar-se um rebolo separador recto Anleitung WSC 115 14.11.2001 9:54 Uhr Seite 2021 Allmänna säkerhetsanvisningar och olycksfallskydd Ett riskfritt arbete med verktyget kan bara garanteras om ni läser säkerhetsanvisningarna och bruksanvisningen noga och följer de anvisningar som tas upp. Före varje användning ska redskapet, anslutningskabeln och uttaget kontrolleras. Redskapet ska vara oskadet och utan fel. Skadade delar måste genast bytas ut av en fackman. Stickproppen ska dras ut före alla arbeten vid maskinen, innan man ska byta verktyg och när maskinen ej används. För att undvika skador på nätkabeln ska den alltid löpa bort från maskinen. Vid utomhusarbeten får endast förlängningskablar användas som är tillåtna för utomhusbruk. Förlängningskablarna måste ha ett minsta tvärsnitt på 1,5 mm. Instickningsanslutningarna måste ha skyddskontakter och vara skyddade mot stänkkvatten. Förvara verktygen på ett säkert ställe där barn ej kan komma åt dem. Bär alltid skyddsglasögon, skyddshandskar och öronskydd vid slipning, borstning och avskiljning. Vid arbeten som alstrar mycket damm ska ett andningsskydd användas. Vinkelslipmaskinen får av säkerhetsskäl endast användas me dmonterad skyddskåpa och extra handtag. Se till att den arbetsdetalj som ska bearbetas inte glider iväg. (Den skal spännas fast). Vid bearbetning (avskiljning och slipning) av sten måste ett dammsugningsaggregat användas. Dammsugningsaggregatet måste vara tillåtet för stendamm. Material som innehåller asbest får ej användas. Beakta yrkessammanslutningens föreskrifter till skydd mot olycksfall (VBG 119). Observera brandfaran! Se noga till att inga brandfarliga material finns i närheten vid avskiljning och slipning av material, då det bildas gnistor. Använd endast originalreservdelar. Reparationer får endast utföras av fackman. Bullerutvecklingen på arbetsplatsen kan överskrida 85 dB (A). I ett sådant fall måste ljuddämpande och hörselskyddåtgärder vidtagas. Ljudet från detta elektriska verktyg mäts enligt IEC 59 CO 11, IEC 704, DIN 45035 del 21, NFS 31- 031 (64/537/EWG). Se till att ni står stabilt. Undvik onormala kroppsställningar. Utsätt inte verktyget för regn. Verktyget får ej användas i våt eller fuktig omgivning och inte i närheten av brännbara vätskor. Verktyget ska inte bäras i nätkabeln. Skydda nätkabeln mot skador på grund av olja, lösungsmedel och skarpa kanter. Verktyget får inte bäras i kabeln. Håll i ordning på arbetsområdet. Försäkra er om att strömbrytaren är utkopplad vid anslutning till nätet. Bär lämplig arbetsklädsel. Ha inga vida kläder eller smucken på er. Om man har långt hår ska man bära hårnät. För er egen säkerhet ska bara tillbehör och extraredskap från verktygstillverkaren användas.

Anleitung WSC 115 14.11.2001 9:54 Uhr Seite 2122 Bruksanvisning til vinkelslipmaskin Maskinen är lätt och behändig, den är skyddsisolerad och uppbyggd enligt de internationella bestämmelserna CEE 20. Maskinen har lång hållbarhet om den sköts enligt nedanstående anvisningar. SPÄNNING Kontrollera före driftstart om den spänning som anges på typplåten överensstämmer med nätspänningen. Nätspänningen får under inga omständigheter avvika mer än 10% från den angivna nominella spänningen. STRÖMBRYTARE Vinkelslipmaskinen är utrustad med en säkerhets- strömbrytare till skydd mot olycksfall. För påkoppling skjut knappen framåt och tryck ned för att låsa den. För avstängning av vinkelslipmaskinen tryck ned knappen. Knappen hoppar tilbaka till utgångsläget.

Dra ut nätkontakten! Enkelt skivbyte genom spindelfstlåsning. Tryck på spindelfastlåsningen så att slipskivan hålls kvar. Öppna flänsmuttern med en stjärnhålnyckel . Byt slip- eller avskiljningsskiva och dra åt flänsmuttern med stjärnhålnyckeln. Observera: Spindelfastlåsningen får bara tryckas ned då motorn och slipspindeln är avstängda. Spindelfastlåsningen ska vara nedtryckt under skivbytet! När det gäller slip- eller avskiljningsskivor som är upp till ca 3 mm tjocka ska flänsmuttern skruvas på med plansidan åt slip- eller avskiljningsskivan.

PROVKÖRNING AV NYA SLIPSKIVOR

Vinkelslipmaskinen med den monterade slip- eller avskiljningsskivan ska gå på tomgång i minst 1 minut. Vibrerande skivor ska bytas ut omedelbart. MOTOR Motorn måste vara väl ventilerad under arbetet. Av den anledningen ska ventilationsöppningarna alltid vara väl rengjorda. KOLBORSTAR Om kolborstarna är förbrända, brutna eller kortare än 5 mm ska de bytas ut mot original-kolborstar. Byt alltid ut kolborstarna parvis. SLIPSKIVOR Slip- eller avskiljningsskivan får aldrig vara större än den föreskrevna diametern. Kontrollera före skivorna tas i bruk vilka varvtal som angetts. Slip- eller avkiljningsskivans varvtal måste vara högre än varvtalet då vinkelslipmaskinen går på tomgång. Använd endast slip- och avskiljningsskivor som är tillåtna för ett maximalt varvtal på 11.000 min och för en omfångshastighet på 80 m/sek. ARBETSANVISNINGAR Grovslipning Bäst resultat vid grovslipning får ni om ni placerar slipskivan i en vinkel på 30 till 40 grader till slipytan och för den jämnt fram och tilbaka över arbetsdetaljer. Avskiljningsslipning Vid avskiljningsarbeten får vinkelslipmaskinen inte förskjutas i snittytan. Avskiljningsskivan måste göra en ren snittkant. För att avkilja hård sten är det bäst att använda en diamantavskiljningsskiva. Material som innehåller asbest får ej bearbetas! Använd aldrig avskiljningsskivor till grovslipning. Tekniska data Nominell spänning: 230V ~ 50 Hz Effektupptagning: 580 W Tomgångsvarvtal: 11 000 min max. skivor: 115 mm Drivspindelns gänga: M 14 Ljudtrycksnivå: 89 dB (A) Ljudeffektnivå. 99,6 dB (A) Vibration a

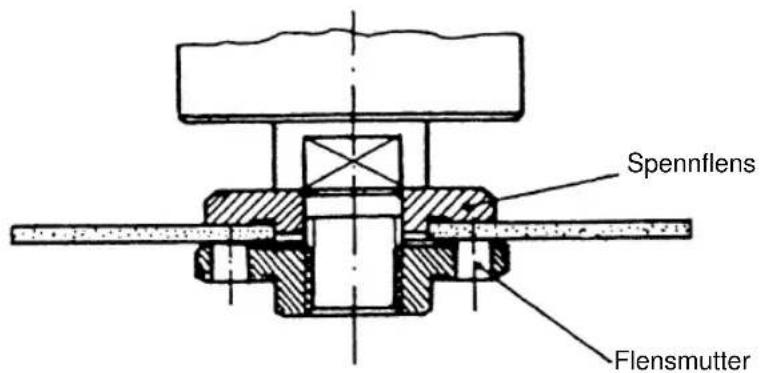

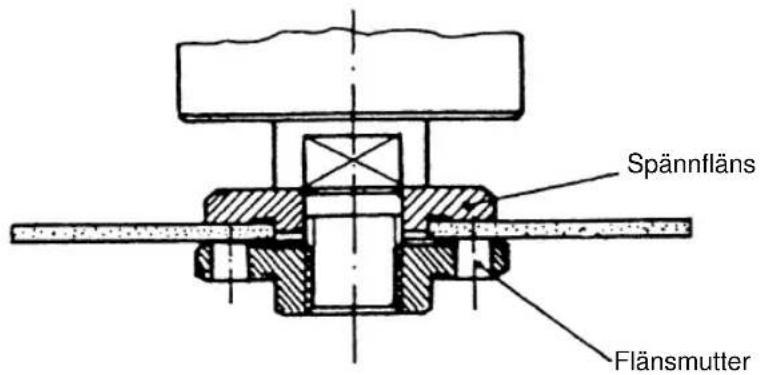

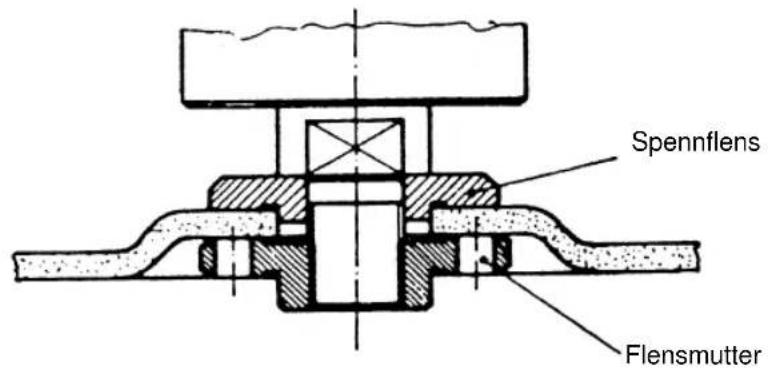

Flänsernas ordning vid användning av slipskivor och avskiljningsskivor

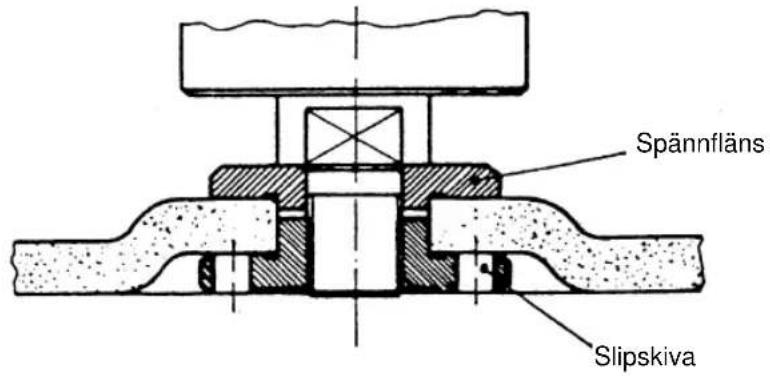

Spännfläns Slipskiva Arrangemang av flänsen vid användning av en krökt eller rak slipskiva

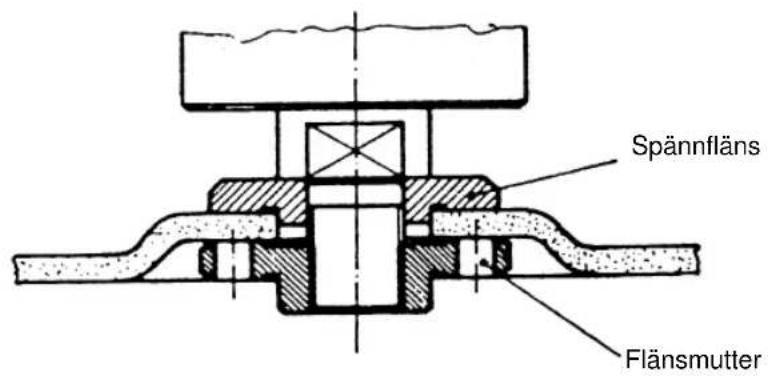

Spännfläns Flänsmutter Arrangemang av flänsen vid användning av en krökt avskiljnngsskivor
