Tuotetyyppi	Kulmahiomakone
Merkki	Einhell
Malli	WSC 115
Nimellisjännite	230 V ~ 50 Hz
Ottoteho	580 W
Kuormittamaton nopeus	11 000 r/min
Hiomalaikan maksimihalkaisija	115 mm
Karakierteitys	M14
Äänenpainetaso (LPA)	89 dB(A)
Äänitehotaso (LWA)	99,6 dB(A)
Tärinä	< 2,5 m/s²
Suojaus	Kaksoiseristys (Luokka II)
Kytkin	Turvakytkin lukituksella
Karaan lukituslaite	Kyllä, helpottaa hiomalaikan vaihtoa
Suojakupu	Sisältyy
Lisäkädensija	Sisältyy
Arvioitu paino	1,8 kg
Yhteensopiva hiomalaikan tyyppi	Hiomalaikat ja katkaisulaikat, maksimihalkaisija 115 mm, maksiminopeus 11 000 r/min, maksimi kehänopeus 80 m/s
Suositeltu käyttö	Karkeatyöstö, katkaisu, hionta
Takuu	6 kuukautta
Mukana tulevat lisävarusteet	Nastaväännin, suojakupu, lisäkädensija

Usein kysytyt kysymykset - WSC 115 EINHELL

Kuinka vaihtaa hiomalaikan Einhell WSC 115:ssä?

Irrota laite pistorasiasta. Kytke karaa lukituslaite päälle akselin lukitsemiseksi. Käytä nastaväännintä laipan mutterin löysäämiseksi. Vaihda hiomalaikka ja kiristä mutteri kunnolla. Varmista, että lukituslaite on käytössä koko toimenpiteen ajan.

Mitä turvatoimia tulee noudattaa?

Käytä aina suojalaseja, hanskoja ja kuulosuojaimia. Käytä pölynaamaria pölyä tuottavissa töissä. Varmista, että suojakupu ja lisäkädensija ovat paikoillaan. Älä koskaan työskentele ilman näitä varusteita.

Mikä on laitteen teho ja nopeus?

Ottoteho on 580 W. Kuormittamaton nopeus on 11 000 r/min. Tarvittava jännite on 230 V ~ 50 Hz.

Minkä tyyppisiä hiomalaikkoja voin käyttää?

Voit käyttää hiomalaikkoja ja katkaisulaikkoja, joiden maksimihalkaisija on 115 mm. Niiden on oltava hyväksytty vähintään nopeudelle 11 000 r/min ja kehänopeudelle 80 m/s. Kovan kiven katkaisuun käytä timanttihiomalaikkaa.

Kuinka kulmahiomakonetta huolletaan?

Pidä tuuletusaukot puhtaina moottorin hyvän jäähdytyksen varmistamiseksi. Tarkista säännöllisesti hiiliharjojen kunto; jos niiden pituus on alle 5 mm, vaihda ne pareittain alkuperäisillä osilla. Puhdista laite käytön jälkeen kuivalla liinalla.

Voinko käyttää kulmahiomakonetta asbestin leikkaamiseen?

Ei, asbestia sisältävien materiaalien työstö on ehdottomasti kielletty vakavien terveysriskien vuoksi.

Mitä tehdä, jos hiomalaikka tärisee epänormaalisti?

Pysäytä laite välittömästi ja irrota se pistorasiasta. Tarkista, että hiomalaikka on asennettu oikein ja tasapainotettu. Jos tärinä jatkuu, vaihda hiomalaikka. Viallinen hiomalaikka voi rikkoutua ja aiheuttaa vammoja.

Mikä on laitteen äänitaso?

Äänenpainetaso on 89 dB(A) ja äänitehotaso 99,6 dB(A). On suositeltavaa käyttää kuulosuojaimia käytön aikana.

Kuinka laite puhdistetaan käytön jälkeen?

Irrota laite pistorasiasta. Pyyhi kotelo pehmeällä ja kuivalla liinalla. Älä koskaan käytä vettä tai liuottimia. Puhdista tuuletusaukot pehmeällä harjalla. Säilytä laitetta kuivassa ja turvallisessa paikassa, lasten ulottumattomissa.

Mistä löydän varaosia?

Käytä yksinomaan alkuperäisiä Einhell-varaosia. Ota yhteyttä huoltopalveluun tai valtuutettuun jälleenmyyjään. Anna korjaukset vain pätevän sähköasentajan tehtäväksi.

KÄYTTÖOHJE WSC 115 EINHELL

1 Karanlukitus
2 Suojus
3 Kiinnityslaippa *
4 Hiomalaikka
5 Laippamutteri *

^D * Anordnung der Flansche siehe Seite 5
GB* Flange arrangement see page 8
⑤* Disposition des brides voir page 11
NL* Placering af flangen zie blz. 14
⑤*Posición de las bridas vésse página 17
^P* Para a disposição dos flanges veja pág. 20
⑤* Flänsens ordning se sidan 23
SF* Laipan sijoitus, katso sivu 26
^⑨ Anordning af flens se side 29
GR* Για την διάταξη της φλάντζας βλέπ. σελίδα 32
①* Per la disposizione della flangia vedi pag. 35
DK* Placering af flangen se side 38

N

1 Spindelfastlåsing
2 Sikkerhetsskjerm
3 Spennflens *
4 Slipeskive
5 Flensmutter *

GR

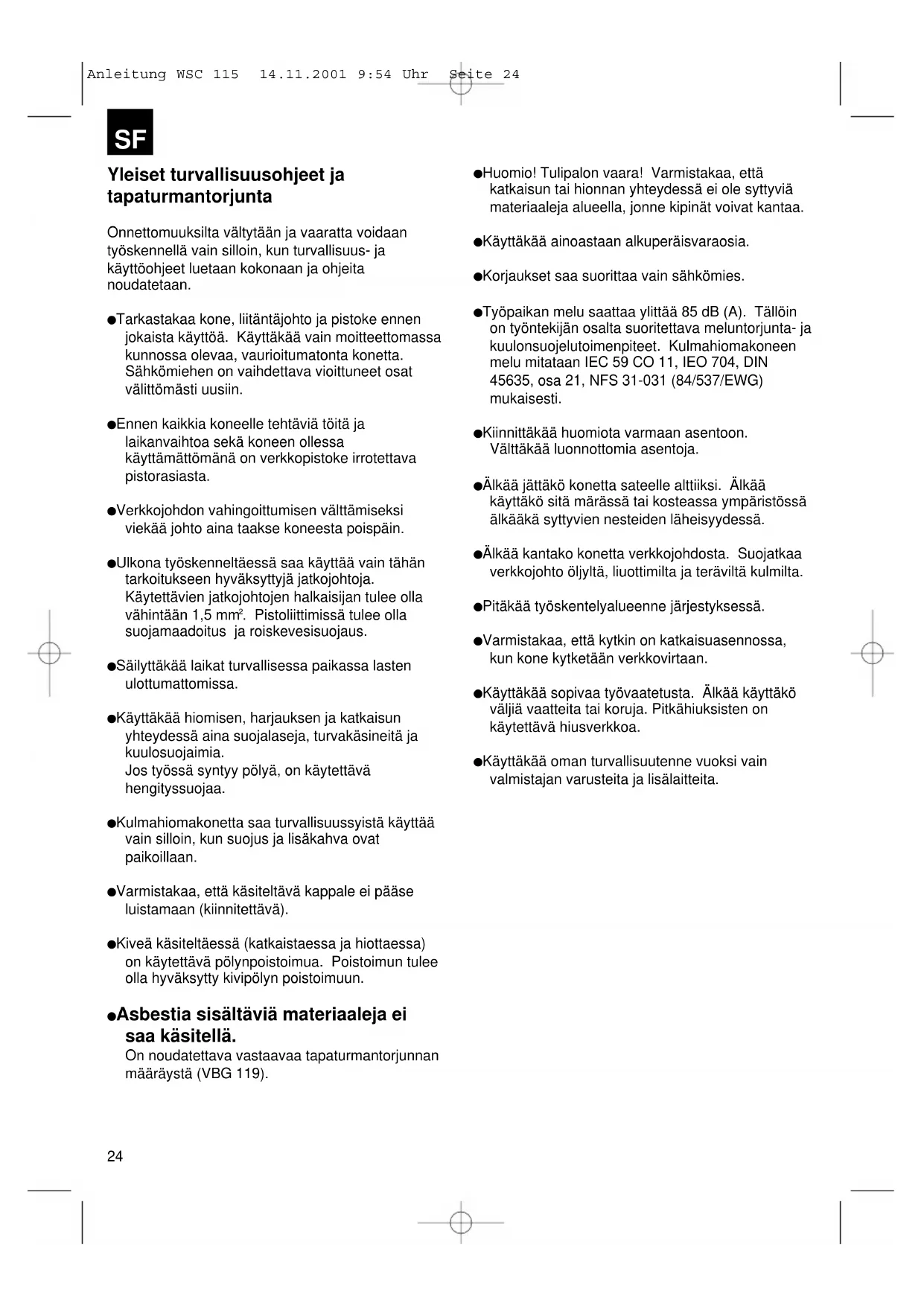

Yleiset turvallisuusohjeet ja tapaturmantorjunta

Onnettomuuksilta vältytään ja vaaratta voidaan työskennellä vain silloin, kun turvallisuus- ja käyttöohjeet luetaan kokonaan ja ohjeita noudatetaan.

●Tarkastakaa kone, liitäntäjohto ja pistoke ennen jokaista käyttöä. Käyttäkää vain moitteettomassa kunnossa olevaa, vaurioitumatonta konetta. Sähkömiehen on vaihdettava vioittuneet osat välittömästi uusiin.

- Ennen kaikkia koneelle tehtäviä töitä ja laikanvaihtoa sekä koneen ollessa käyttämättömänä on verkkopistoke irrotettava pistorasiasta.

- Verkkojohdon vahingoittumisen välttämiseksi viekää johto aina taakse koneesta poispäin.

- Ulkona työskenneltäessä saa käyttää vain tähän tarkoitukseen hyväksyttyjä jatkojohtoja. Käytettävien jatkojohtojen halkaisijan tulee olla vähintään 1,5 mm². Pistoliittimissä tulee olla suojamaadoitus ja roiskevesisujoaus.

- Säilyttäkää laikat turvallisessa paikassa lasten ulottumattomissa.

- Käyttäkää hiomisen, harjauksen ja katkaisun yhteydessä aina suojalaseja, turvakäsineitä ja kuulosuojaimia. Jos työssä syntyy pölyä, on käytettävä hengityssuojaa.

●Kulmahiomakonetta saa turvallisuussyistä käyttää vain silloin, kun suojus ja lisäkahva ovat paikoillaan.

●Varmistakaa, että käsiteltävä kappale ei pääse luistamaan (kiinnitettävä).

- Kiveä käsiteltäessä (katkaistaessa ja hiottaessa) on käytettävä pölynpoistoimua. Poistoimun tulee olla hyväksytty kivipölyn poistoimuun.

- Asbestia sisältäviä materiaaleja ei saa käsitellä.

On noudatettava vastaavaa tapaturmantorjunnan määräystä (VBG 119).

●Huomio! Tulipalon vaara! Varmistakaa, että katkaisun tai hionnan yhteydessä ei ole syttyviä materiaaleja alueella, jonne kipinät voivat kantaa.

- Käyttäkää ainoastaan alkuperäisvaraosia.

- Korjaukset saa suorittaa vain sähkömies.

- Työpaikan melu saattaa ylittää 85 dB (A). Tällöin on työntekijän osalta suoritettava meluntorjunta- ja kuulonsuojelutoimenpiteet. Kulmahiomakoneen melu mitataan IEC 59 CO 11, IEO 704, DIN 45635, osa 21, NFS 31-031 (84/537/EWG) mukaisesti.

- Kiinnittäkää huomiota varmaan asentoon. Välttäkää luonnottomia asentoja.

- Älkää jättäkö konetta sateelle alttiiksi. Älkää käyttäkö sitä märässä tai kosteassa ympäristössä älkääkä syttyvien nesteiden läheisyydessä.

- Älkää kantako konetta verkkojohdosta. Suojatkaa verkkojohto öljyltä, liuottimilta ja teräviltä kulmilta.

- Pitäkää työskentelyalueenne järjestyksessä.

●Varmistakaa, että kytkin on katkaisuasennossa, kun kone kytketään verkkovirtaan.

- Käyttäkää sopivaa työvaatetusta. Älkää käyttäkö väljiä vaatteita tai koruja. Pitkähiuksisten on käytettävä hiusverkkoa.

- Käyttäkää oman turvallisuutenne vuoksi vain valmistajan varusteita ja lisälaitteita.

Kulmahiomakoneen käyttöohjeet

Kulmahiomakone on kevyt ja kätevä. Se on suojaeristetty ja valmistettu kansainvälisten CEE 20 -määräysten mukaisesti. Se käyttöikä on pitkä, jos sitä huolletaan käyttöohjeiden mukaisesti.

JÄNNITE

Tarkastakaa ennen käyttöönottoa, vastaako tyyppikilpeen merkitty jännite verkkojännitettä. Verkkojännite ei saisi missään tapauksessa poiketa 10 % enemmän tyyppikilven nimellisjännitteestä.

KYTKIN

Kulmahiomakoneessa on turvakytkin onnettomuuksien välttämiseksi. Käynnistys tapahtuu työntämällä painike eteen, painike lukittuu painamalla. Kone sammutetaan painamalla painike alas. Painike siirtyy takaisin alkuasentoon.

HIOMALAIKKOJEN VAIHTO Irrota virtapistoke!

STOP

Laikanvaihto käy helposti karanlukituksen avulla. Karanlukitusta painetaan ja hiomalaikan annetaan lukittua paikalleen. Laippamutteri avataan laippamutteriavaimella. Hiomatai katkaisulaikka vaihdetaan ja laippamutteri kiristetään laippamutteriavaimella.

Huomio:

Karanlukitusta saa painaa vain silloin, kun moottori ja kara eivät ole käynnissä! Karanlukitus on pidettävä alaspainettuna laikanvaihdon aikana!

Kun hioma- tai katkaisulaikat ovat korkeintaan n. 3 mm paksuisia, laippamutteri on avattava sileä puoli laikkaa kohti.

UUSIEN HIOMALAIKKOJEN KOEKÄYTTÖ

Kun hioma- tai katkaisulaikka on kiinnitetty kulmahiomakoneeseen, koneen annetaan käydä vähintään minuutin ajan joutokäyntiä. Tärisevät laikat on heti vaihdettava.

MOOTTORI

Moottorin tuuletuksen tulee olla hyvä työn aikana, ja sen vuoksi tuuletusaukot on aina pidettävä puhtaina.

HIILIHARJAT

Jos hiiliharjat ovat palaneet tai murtuneet tai mikäli ne ovat lyhempiä kuin 6 mm, ne on vaihdettava valmistajan alkuperäisiin hiiliharjoihin. Vaihtakaa hiiliharjat aina pareittain.

HIOMALAIKAT

Hioma- tai katkaisulaikka ei saa koskaan olla ohjeenmukaista halkaisijaa suuurempi. Tarkastakaa laikan käyntinopeus ennen laikan kiinnitystä. Laikan käyntinopeuden tulee olla suurempi kuin kulmahiomakoneen joutokäyntinopeus.

Käyttäkää ainoastaan sellaisia hioma- ja katkaisulaikkoja, jotka ovat sallittuja 11.000 min ^1 maksimikäyntinopeudelle ja 80 m/s kehänopeudelle.

TYÖTÄ KOSKEVIA OHJEITA

Pinnan hionta

Pinnan hionta onnistuu parhaiten, kun hiomalaikka asetetaan 30 - 40 asteen kulmaan hiomapintaan nähden ja liikutetaan tasaisesti edestakaisin hiottavan kappaleen yli.

Katkaisuhionta

Katkaisutöissä hiomakonetta ei saa kääntää niin, että laikan leikkuutaso muuttuu. Katkaisulaikan leikkuusärmän tulee olla puhdas. Kovien kivimateriaalien katkaisuun on parasta käyttää timanttilaikkaa.

Asbestia sisältäviä materiaaleja ei saa käsitellä!

Älkää koskaan käyttäkö katkaisulaikkoja pinnan hiontaan.

TEKNISIÄ TIETOJA

Nimellisjännite 230 V ~ 50 Hz
Tehonkäyttö 580 W
Joutokäyntinopeus 11.000 min	-1
Laikan halkaisija kork. 115 mm
Käyttökaran kierteitys M14
Äänen painetaso 89 dB (A)
Äänen tehotaso 99,6 dB (A)
Tärinä _w	< 2,5 m/s ^2

Häiriönpoisto tehty EG-normien 89/338/EWG mukaisesti.

SF

Laippojen sijoitus käytettäessä hiomalaikkoja ja katkaisulaikkoja

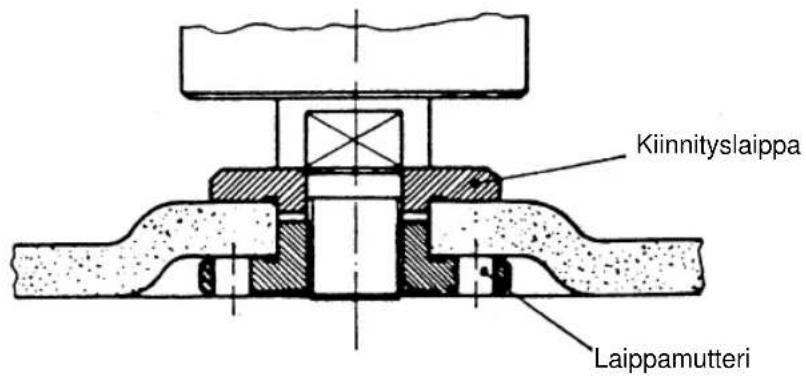

Laippojen sijoitus käytettäessä syvennyksellä varustettua tai suoraa hiomalaikkaa

Kiinnityslaippa Laippamutteri

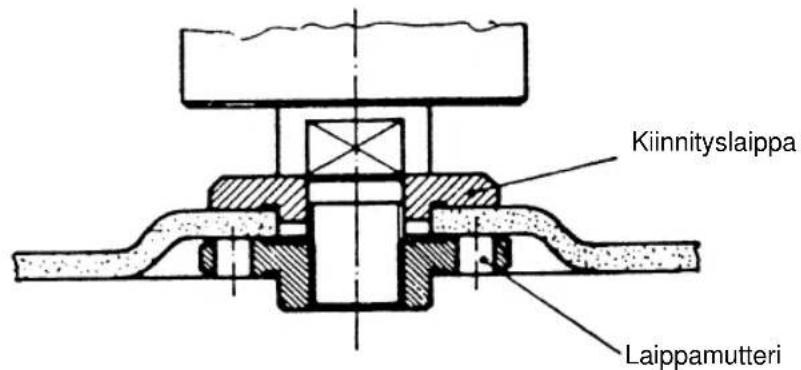

2 Laippojen sijoitus käytettäessä syvennyksellä varustettua katkaisulaikkaa

Kiinnityslaippa Laippamutteri

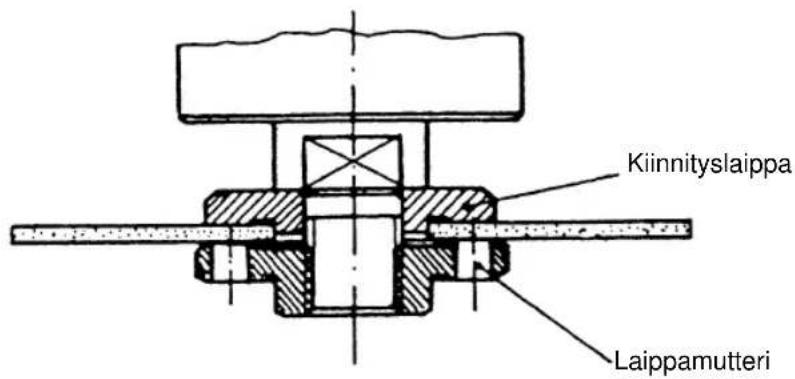

3 Laippojen sijoitus käytettäessä suoraa katkaisulaikkaa

Kiinnityslaippa Laippamutteri

N

Takkuuaika alkaa ostopäivänä ja sen pituus on 1 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

N EINHELL-GARANTIDOKUMENT

SF Suomen Einhell OY

Hepolamminkatu 20

SF-33720 Tampere

① Einhell Italia s.r.l.

Via Fermi, 9

I-22077 Olgiata Comasco (Co)

DK Danks Handel Silkeborg a/s

Løvsvinget 7

DK-8653 Them

Oikeus teknisiin muutoksiin pidätetään
