WSC 115 - Kværn EINHELL - Gratis brugsanvisning og manual

Produkttype	Vinkelsliber
Mærke	Einhell
Model	WSC 115
Nominel spænding	230 V ~ 50 Hz
Optaget effekt	580 W
Tomgangshastighed	11.000 o/min
Maks. slibeskivediameter	115 mm
Motorakselgevind	M14
Lydtryksniveau (LPA)	89 dB(A)
Lydeffektniveau (LWA)	99,6 dB(A)
Vibration	< 2,5 m/s²
Beskyttelse	Dobbelt isolering (Klasse II)
Afbryder	Sikkerhedsafbryder med blokering
Spindellås	Ja, for nem skift af skiven
Beskyttelsesskærm	Inkluderet
Ekstra håndtag	Inkluderet
Omtrentlig vægt	1,8 kg
Kompatibel skivetype	Slibeskiver og kapskiver, maks. diameter 115 mm, maks. hastighed 11.000 o/min, maks. periferihastighed 80 m/s
Anbefalet anvendelse	Afgratning, skæring, slibning
Garanti	6 måneder
Medfølgende tilbehør	Stifnøgle, beskyttelsesskærm, ekstra håndtag

Ofte stillede spørgsmål - WSC 115 EINHELL

Hvordan skifter man slibeskiven på Einhell WSC 115?

Tag stikket ud af apparatet. Aktiver spindellåsen for at blokere akslen. Brug stifnøglen til at løsne flangemøtrikken. Udskift slibeskiven, og spænd derefter møtrikken godt fast. Sørg for, at spindellåsen er aktiveret under hele operationen.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Bær altid beskyttelsesbriller, handsker og høreværn. Brug en støvmaske ved arbejde, der genererer støv. Sørg for, at beskyttelsesskærmen og det ekstra håndtag er monteret. Arbejd aldrig uden dette udstyr.

Hvad er apparatets effekt og hastighed?

Den optagne effekt er 580 W. Tomgangshastigheden er 11.000 o/min. Den nødvendige spænding er 230 V ~ 50 Hz.

Hvilke typer slibeskiver kan jeg bruge?

Du kan bruge slibeskiver og kapskiver med en maksimal diameter på 115 mm. De skal være godkendt til en hastighed på mindst 11.000 o/min og en periferihastighed på 80 m/s. Til skæring af hårde sten skal du bruge en diamantskive.

Hvordan vedligeholder man vinkelsliberen?

Hold ventilationsåbningerne rene for at sikre god motorafkøling. Kontroller regelmæssigt kulbørsternes tilstand; hvis de er mindre end 5 mm, skal de udskiftes i par med originale reservedele. Efter brug rengøres apparatet med en tør klud.

Kan jeg bruge sliberen til at skære i asbest?

Nej, det er strengt forbudt at bearbejde materialer, der indeholder asbest, på grund af alvorlige sundhedsrisici.

Hvad gør jeg, hvis slibeskiven vibrerer unormalt?

Stop straks apparatet og tag stikket ud. Kontroller, at slibeskiven er korrekt monteret og afbalanceret. Hvis vibrationen fortsætter, udskift skiven. En defekt skive kan gå i stykker og forårsage skader.

Hvad er apparatets støjniveau?

Lydtryksniveauet er 89 dB(A), og lydeffektniveauet er 99,6 dB(A). Det anbefales at bære høreværn under brug.

Hvordan rengør jeg apparatet efter brug?

Tag stikket ud af apparatet. Brug en blød, tør klud til at tørre kabinettet af. Brug aldrig vand eller opløsningsmidler. Rengør ventilationsåbningerne med en blød børste. Opbevar apparatet på et tørt og sikkert sted, utilgængeligt for børn.

Hvor kan jeg finde reservedele?

Brug udelukkende originale Einhell reservedele. Kontakt kundeservice eller en autoriseret forhandler. Lad kun en uddannet elektriker udføre reparationer.

BRUGSANVISNING WSC 115 EINHELL

1 Spindelfastlåsning
2 Sikkerhedsskærm
3 Spændeflange *
4 Slibesklve
5 Fangemøtrik *

D

Generelle sikkerhetshenvisninger og ulykkesbeskyttelse

- Det må kun benyttes originale reservedeler.

Maskinen er enkel og håndterlig, den er beskyttelsesisolert og bygget opp i hht. de internasjonale bestemmelserne CEE 20. Maskinen har en lang levetid hvis den vedlikeholdes i hht. etterfølgende anvisninger.

SPENNING

Spindelfastlåsingen må forbli nedtrykket mens skiveutskifting foregår!

Ved slipe- eller deleskiver inntil ca. 3 mm. tykkelse må flensmutteren skrues opp med plansiden til slipe- eller deleskiven.

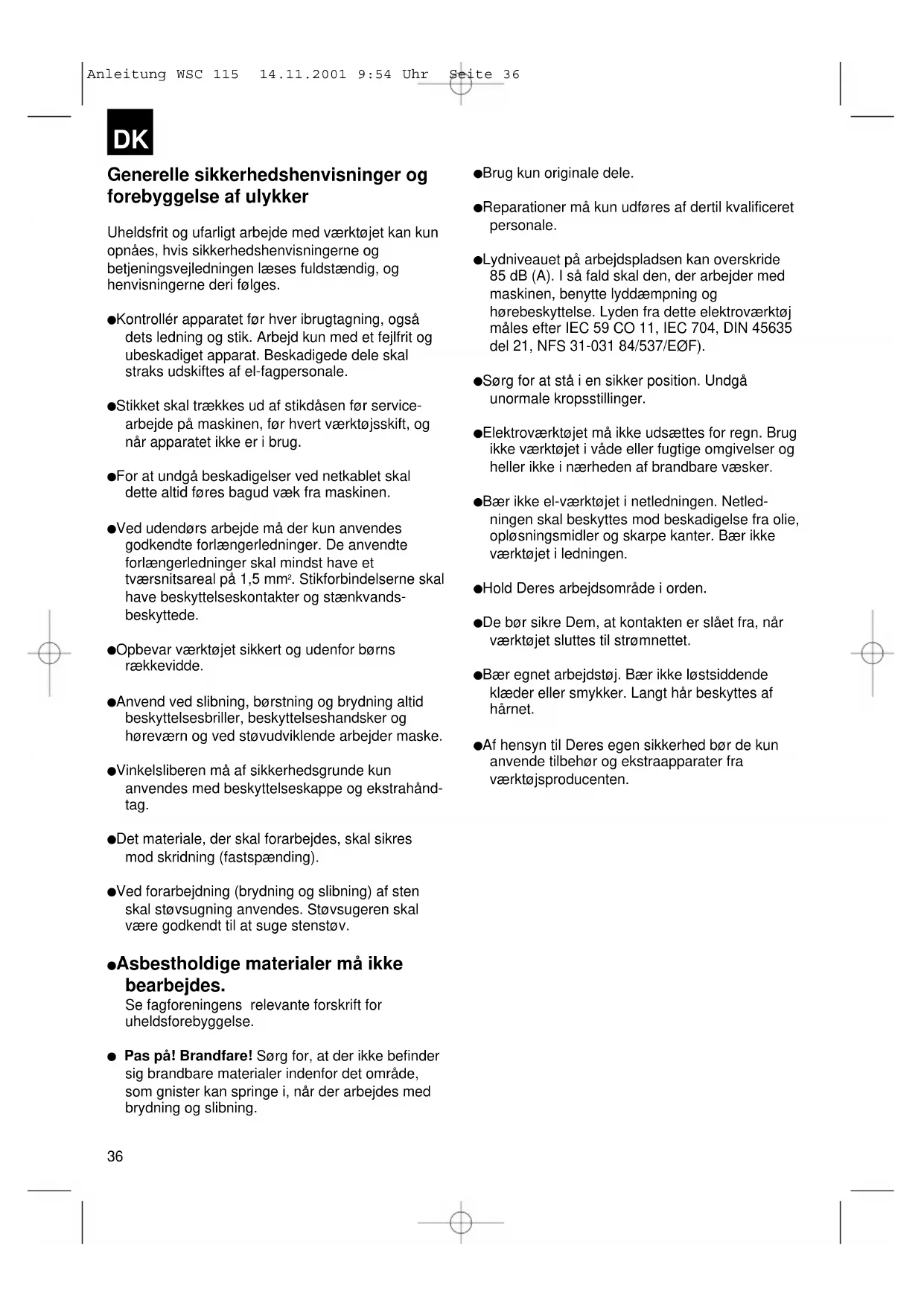

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og ufarligt arbejde med værktøjet kan kun opnåes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig, og henvisningerne deri følges.

- Kontrollér apparatet før hver ibrugtagning, også dets ledning og stik. Arbejd kun med et fejlfrit og ubeskadiget apparat. Beskadigede dele skal straks udskiftes af el-fagpersonale.

- Stikket skal trækkes ud af stikdåsen før service-arbejde på maskinen, før hvert værktøjsskift, og når apparatet ikke er i brug.

- For at undgå beskadigelser ved netkablet skal dette altid føres bagud væk fra maskinen.

- Ved udendørs arbejde må der kun anvendes godkendte forlængerledninger. De anvendte forlængerledninger skal mindst have et tværsnitsareal på 1,5 mm². Stikforbindelserne skal have beskyttelseskontakter og stænkvandsbeskyttede.

- Opbevar værktøjet sikkert og udenfor børns rækkevidde.

●Anvend ved slibning, børstning og brydning altid beskyttelsesbriller, beskyttelseshandsker og høreværn og ved støvudviklende arbejder maske.

●Vinkelsliberen må af sikkerhedsgrunde kun anvendes med beskyttelseskappe og ekstrahåndtag.

- Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspænding).

- Ved forarbejdning (brydning og slibning) af sten skal støvsugning anvendes. Støvsugeren skal være godkendt til at suge stenstøv.

- Asbestholdige materialer må ikke bearbejdes.

Se fagforeningens relevante forskrift for uheldsforebyggelse.

- Pas på! Brandfare! Sørg for, at der ikke befinder sig brandbare materialer indenfor det område, som gnister kan springe i, när der arbejdes med brydning og slibning.

●Brug kun originale dele.

●Reparationer må kun udføres af dertil kvalificeret personale.

- Lydniveauet på arbejdspladsen kan overskride 85 dB (A). I så fald skal den, der arbejder med maskinen, benytte lyddæmpning og hørebeskyttelse. Lyden fra dette elektroværktøj måles efter IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 84/537/E∅F).

- Sørg for at stå i en sikker position. Undgå unormale kropsstillinger.

- Elektroværktøjet må ikke udsættes for regn. Brug ikke værktøjet i våde eller fugtige omgivelser og heller ikke i nærheden af brandbare væsker.

- Bær ikke el-værktøjet i netledningen. Netledningen skal beskyttes mod beskadigelse fra olie, opløsningsmidler og skarpe kanter. Bær ikke værktøjet i ledningen.

●Hold Deres arbejdsområde i orden.

- De bør sikre Dem, at kontakten er slået fra, när værktøjet sluttes til strømnettet.

●Bær egnet arbejdstøj. Bær ikke løstsiddende klæder eller smykker. Langt hår beskyttes af hårnet.

- Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.

DK

Betjeningsvejledning til vinkelsliber

Maskinen er let og håndterbar, den er beskyttelsesisoleret og konstrueret i henhold til de internationale bestemmelser CEE 20. Maskinen har en lang levetid, hvis den behandles efter disse forskrifter.

SPÆNDING

Kontrollér før ibrugtagning, om den spænding, der er angivet på typeskiltet stemmer overens med netspændingen. Netspændingen bør under ingen omstændigheder afvige med mere end 10% fra den angive spænding.

KONTAKT

Vinkelsliberen er udstyret med en sikkerhedskontakt for at forebygge ulykker. Når maskinen tændes, skubbes kontakten fremad, og når den skal i indgreb, trykkes kontakten nedad. Når maskinen skal slukkes, skubbes kontakten nedad. Kontakten springer tilbage i udgangsposition.

SKIFT AF SLIBESKIVER

Træk netstikket ud.

STOP

Simpelt skiveskift via spindelstop. Tryk spindlen ned og lad slibeskiven gå i indgreb. Flangemøtrikken løsnes med fronthuljernet. Slibe- eller brydeskiven skiftes og flangemøtrikken fæstnes med fronthuljernet.

NB! Spindlen må kun trykkes ned, när motoren og slibehjulet står stille.

Spindelstoppet skal forblive nedtrykket. mens slibeskiven skiftes.

Ved slibe- og brydeskiver indtil ca. 3 mm tykkelse skrues flangemøtrikken på med plansiden til slibe- eller skæreskiven.

PROVEK∅RSEL AF NY SLIBESKIVE

Lad vinkelsliberen løbe i tomgang med monteret slibe- eller skæreskive i mindst 1 minut. Vibrerende skiver skal skiftes med det samme igen.

MOTOR

Motoren skal luftes godt i løbet af arbejdstiden, derfor skal ventileringsåbningerne altid holdes rene.

KULB∅RSTER

Når kulbørsterne er blevet forbrændte, brækkede eller er kortere end 5 mm, skal de udskiftes med originale kulbørster. Kulbørsterne skal altid skiftes parvis.

SLIBESKIVER

Slibe- eller skæreskiven må aldrig være større end den angivne diameter. Før slibe- eller skæreskiven anvendes, skal dens angive omdrejningstal kontrolleres. Slibe- eller skæreskivens omdrejningstal skal være højere end vinkelsliberens tomgangsomdrejningstal.

Brug kun slibe- og skæreskiver, der er godkendt til et maksimalt omdrejningstal på 11.000 min-1 og til en omfangshastighed på 80 m/sek.

ARBEJDSHENVISNINGER

Skrubslibning

Ved skrubslibning opnåes det bedste resultat, när slibeskiven holdes i en vinkel på 30° til 40° på slibefladen og bevæges regelmæssigt frem og tilbage over arbejdsemnet.

Skæreslibning

Ved skærearbejder må vinkelsliberen ikke gå skråt ind i snitfladen. Skæreskiven skal have en ren snitkant.

Til brydning af hård sten er en diamantslibeskive bedst.

Asbestholdige materialer må ikke bearbejdes!

Brug aldrig skæreskiver til skrubslibning.

TEKNISKE DATA

Driftsspænding 230 V ~ 50 Hz
Optagen effekt 580 W
Tomgangsomdrejningstal	11.000 -1
Maksimal skivediameter 115 mm
Drevspindelgevind M 14
Lydtrykniveau LPA: 89 dB (A)
Lydeffektniveau LWA: 99,6 dB (A)
Vibration _w	< 2,5 m/s2

Radiostøjdæmpet i henhold til EU-direktiv 89/336/E∅F

DK

Placering af flangen ved brug af slibeskiver og skæreskiver

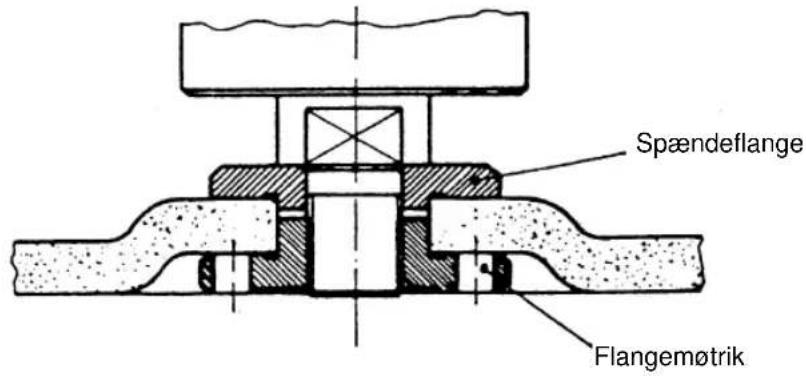

1 Placering af flangen ved brug af forkrøppet eller lige slibeskive

Spændeflange Flangemøtrik

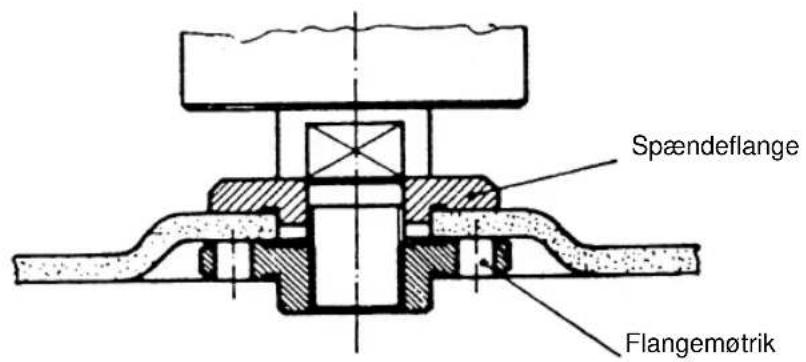

2 Placering af flangen ved brug af forkrøppet slibeskive

Spændeflange Flangemøtrik

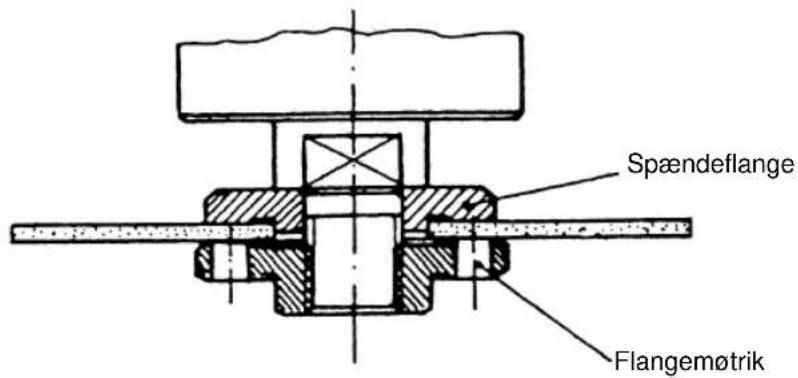

3 Placering af flangen ved brug af lige slibeskive

Spændeflange Flangemøtrik

Garantiperioden regnes fra købsdatoen og er gældende i 1 år.

Garantien dækker mangelfuld udførelse eller materiale- og funktionsfejl.

Nødvendige reservedele og anvendt arbejdstid ved garanti-ydelser beregnes ikke.

Der hæftes ikke for følgeskader.

Deres kundeservicekontakt

GARANTIEURKUNDE

Der tages forbehold för tekniske ændringer
