Tipo de produto	Esmerilhadeira angular
Marca	Einhell
Modelo	WSC 115
Tensão nominal	230 V ~ 50 Hz
Potência absorvida	580 W
Velocidade sem carga	11 000 tr/min
Diâmetro máximo do disco	115 mm
Rosca do eixo motor	M14
Nível de pressão acústica (LPA)	89 dB(A)
Nível de intensidade acústica (LWA)	99,6 dB(A)
Vibração	< 2,5 m/s²
Proteção	Isolação dupla (Classe II)
Interruptor	Interruptor de segurança com bloqueio
Dispositivo de travamento do eixo	Sim, para troca fácil do disco
Capa de proteção	Inclusa
Pega adicional	Inclusa
Peso aproximado	1,8 kg
Tipo de disco compatível	Discos e discos de corte, diâmetro máximo 115 mm, velocidade máxima 11 000 tr/min, velocidade periférica máxima 80 m/s
Uso recomendado	Desbaste, corte, lixamento
Garantia	6 meses
Acessórios fornecidos	Chave de pinos, capa de proteção, pega adicional

Perguntas frequentes - WSC 115 EINHELL

Como trocar o disco na Einhell WSC 115?

Desconecte o aparelho. Acione o dispositivo de travamento do eixo para travar o eixo. Use a chave de pinos para soltar a porca de flange. Substitua o disco e aperte firmemente a porca. Certifique-se de que o dispositivo de travamento está acionado durante toda a operação.

Quais são as precauções de segurança a serem seguidas?

Use sempre óculos de proteção, luvas e protetor auricular. Use uma máscara antipoeira ao realizar trabalhos que gerem poeira. Certifique-se de que a capa de proteção e a pega adicional estão no lugar. Nunca trabalhe sem esses equipamentos.

Qual é a potência e a velocidade do aparelho?

A potência absorvida é de 580 W. A velocidade sem carga é de 11 000 tr/min. A tensão necessária é de 230 V ~ 50 Hz.

Que tipos de discos posso usar?

Você pode usar discos e discos de corte com diâmetro máximo de 115 mm. Eles devem ser homologados para velocidade de pelo menos 11 000 tr/min e velocidade periférica de 80 m/s. Para corte de pedras duras, use um disco diamantado.

Como fazer a manutenção da esmerilhadeira angular?

Mantenha as ranhuras de ventilação limpas para garantir um bom resfriamento do motor. Verifique regularmente o estado das escovas de carvão; se medirem menos de 5 mm, substitua-as em pares com peças originais. Após o uso, limpe o aparelho com um pano seco.

Posso usar a esmerilhadeira para cortar amianto?

Não. É expressamente proibido usinar materiais que contenham amianto devido aos graves riscos à saúde.

O que fazer se o disco vibrar anormalmente?

Pare imediatamente o aparelho e desconecte-o. Verifique se o disco está montado e balanceado corretamente. Se a vibração persistir, substitua o disco. Um disco defeituoso pode quebrar e causar ferimentos.

Qual é o nível de ruído do aparelho?

O nível de pressão acústica é de 89 dB(A) e o nível de intensidade acústica de 99,6 dB(A). Recomenda-se o uso de protetor auricular durante a utilização.

Como limpar o aparelho após o uso?

Desconecte o aparelho. Use um pano macio e seco para limpar a carcaça. Nunca use água ou solventes. Limpe as ranhuras de ventilação com uma escova macia. Armazene o aparelho em local seco e seguro, fora do alcance de crianças.

Onde posso encontrar peças de reposição?

Use exclusivamente peças de reposição originais Einhell. Entre em contato com o serviço pós-venda ou um revendedor autorizado. As reparações devem ser realizadas apenas por um eletricista qualificado.

MANUAL DE UTILIZADOR WSC 115 EINHELL

1 Fixação do rebolo
2 Capa de protecção
3 Flange de aperto *
4 Disco
5 Tuerca de brida *

F

FUNCIONAMIENTO DE PRUEBA DE LOS NUEVOS DISCOS DE LIJADO.

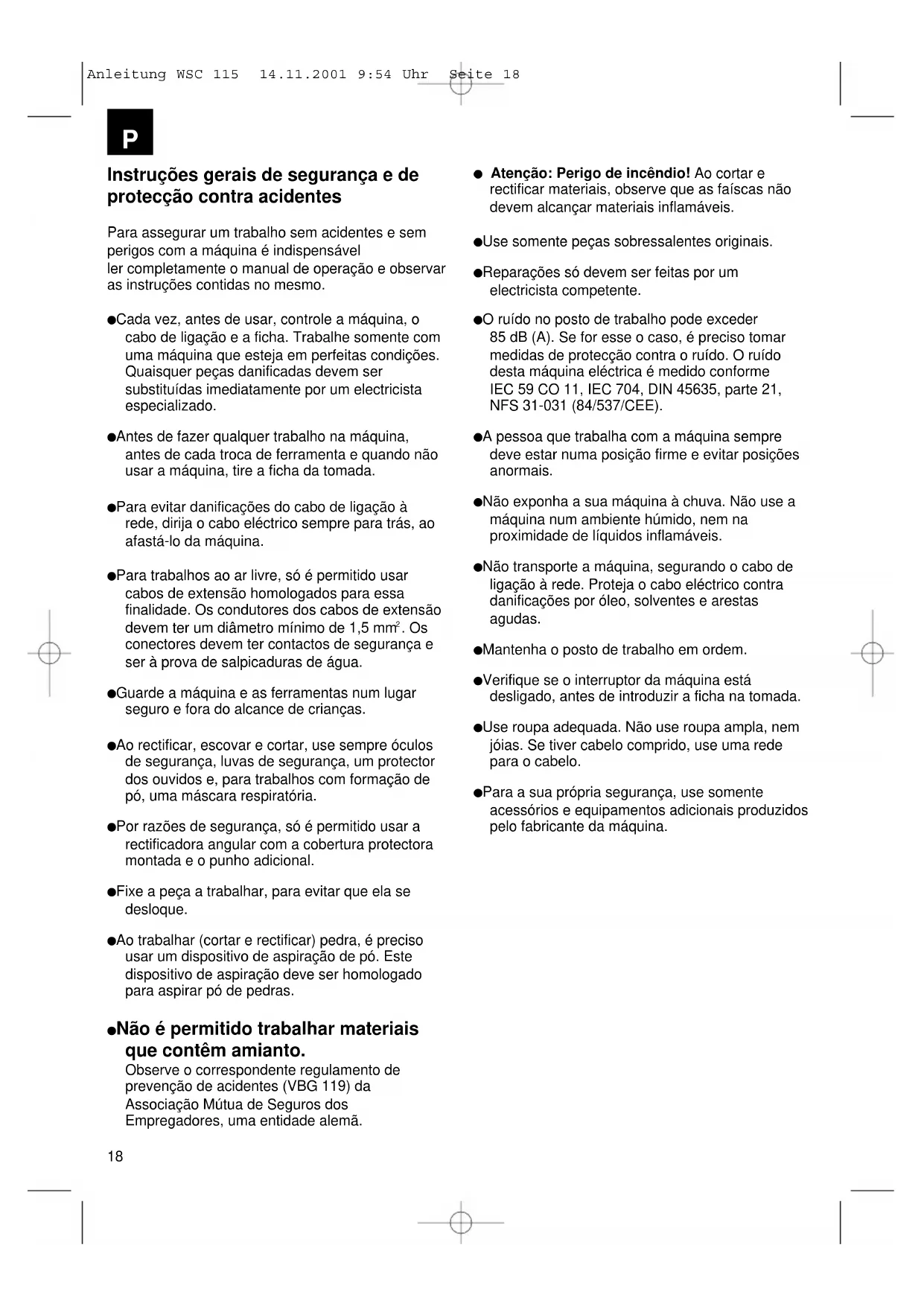

Instruções gerais de segurança e de protecção contra acidentes

Para assegurar um trabalho sem acidentes e sem perigos com a máquina é indispensável ler completamente o manual de operação e observar as instruções contidas no mesmo.

- Cada vez, antes de usar, controle a máquina, o cabo de ligação e a ficha. Trabalhe somente com uma máquina que esteja em perfeitas condições. Quaisquer peças danificadas devem ser substituídas imediatamente por um electricista especializado.

- Antes de fazer qualquer trabalho na máquina, antes de cada troca de ferramenta e quando não usar a máquina, tire a ficha da tomada.

- Para evitar danificações do cabo de ligação à rede, dirija o cabo eléctrico sempre para trás, ao afastá-lo da máquina.

- Para trabalhos ao ar livre, só é permitido usar cabos de extensão homologados para essa finalidade. Os condutores dos cabos de extensão devem ter um diâmetro mínimo de 1,5 mm². Os conectores devem ter contactos de segurança e ser à prova de salpicaduras de água.

●Guarde a máquina e as ferramentas num lugar seguro e fora do alcance de crianças.

- Ao rectificar, escovar e cortar, use sempre óculos de segurança, luvas de segurança, um protector dos ouvidos e, para trabalhos com formação de pó, uma máscara respiratória.

- Por razões de segurança, só é permitido usar a rectificadora angular com a cobertura protectora montada e o punho adicional.

●Fixe a peça a trabalhar, para evitar que ela se desloque.

- Ao trabalhar (cortar e rectificar) pedra, é preciso usar um dispositivo de aspiração de pó. Este dispositivo de aspiração deve ser homologado para aspirar pó de pedras.

- Não é permitido trabalhar materiais que contêm amianto.

Observe o correspondente regulamento de prevenção de acidentes (VBG 119) da Associação Mútua de Seguros dos Empregadores, uma entidade alemã.

- Atenção: Perigo de incêndio! Ao cortar e rectificar materiais, observe que as faíscas não devem alcançar materiais inflamáveis.

- Use somente peças sobressalentes originais.

●Reparações só devem ser feitas por um electricista competente.

- O ruído no posto de trabalho pode exceder 85 dB (A). Se for esse o caso, é preciso tomar medidas de protecção contra o ruído. O ruído desta máquina eléctrica é medido conforme IEC 59 CO 11, IEC 704, DIN 45635, parte 21, NFS 31-031 (84/537/CEE).

- A pessoa que trabalha com a máquina sempre deve estar numa posição firme e evitar posições anormais.

- Não exponha a sua máquina à chuva. Não use a máquina num ambiente húmido, nem na proximidade de líquidos inflamáveis.

- Não transporte a máquina, segurando o cabo de ligação à rede. Proteja o cabo eléctrico contra danificações por óleo, solventes e arestas agudas.

●Mantenha o posto de trabalho em ordem.

- Verifique se o interruptor da máquina está desligado, antes de introduzir a ficha na tomada.

- Use roupa adequada. Não use roupa ampla, nem jóias. Se tiver cabelo comprido, use uma rede para o cabelo.

- Para a sua própria segurança, use somente acessórios e equipamentos adicionais produzidos pelo fabricante da máquina.

P

Instruções de serviço para a rectificadora angular

A máquina é leve e de fácil manejo, tem um isolamento de protecção e corresponde às disposições internacionais CEE 20. A máquina tem uma longa vida, se for conservada conforme as instruções seguintes.

TENSÃO

Antes de usar a máquina pela primeira vez, verifique se a tensão indicada na placa de características é igual à tensão da rede. A tensão indicada não deve diferir, em nenhum caso, mais de 10% da tensão da rede.

INTERRUPTOR

A rectificadora angular tem um interruptor de segurança, para a prevenção de acidentes. Para ligar, corra o interruptor para a frente e para ligar o serviço contínuo aperte o interruptor. Para desligar a máquina, aperte o interruptor. Ele volta à sua posição inicial.

TROCA DOS REBOLOS

Tire a ficha da tomada.

STOP

A troca dos rebolos é fácil devido ao bloqueio do fuso. Aperte o bloqueio do fuso e deixe engatar o rebolo.

Abra a porca do flange com a chave de furos.

Troque o rebolo e aperte a porca do flange com a chave de furos.

ATENÇÃO: Aperte o bloqueio do fuso somente quando o motor e o fuso estiverem parados! Durante a troca do rebolo, o bloqueio do fuso deve ficar apertado!

No caso de rebolos de até aprox. 3 mm de espessura, aperte a porca do flange com o lado plano em direcção ao rebolo.

MARCHA DE ENSAIO DE REBOLOS NOVOS

Deixe funcionar a rectificadora angular com o rebolo montado pelo menos durante um minuto em vazio. Substitua imediatamente os rebolos que vibrem.

MOTOR

O motor sempre deve ter boa ventilação durante o trabalho. Por isso, as aberturas de ventilação sempre devem estar limpas.

ESCOVAS DE CARVÃO

Quando as escovas de carvão estiverem queimadas, quebradas ou se o seu comprimento for inferior a 5 mm, é preciso substituí-las por escovas de carvão originais. Substitua as escovas de carvão sempre em pares.

REBOLOS

O rebolo nunca deve ser maior que o diâmetro prescrito.

Antes de usar o rebolo, controle o número de rotações indicado. O número de rotações do rebolo deve ser superior ao número de rotações em vazio da rectificadora angular.

Use somente rebolos admitidos para uma velocidade de rotação máxima de 11.000 r.p.m. e uma velocidade periférica de 80 m/seg.

OBSERVAÇÕES SOBRE O TRABALHO

Rectificação de desbaste

Na rectificação de desbaste, obtém-se o melhor resultado quando se aplica o rebolo num ângulo de 30 ° a 40 ° em relação à superfície e se move o mesmo regularmente sobre a peça, de um lado ao outro.

Corte com o rebolo

Ao cortar com o rebolo, tome cuidado para que a rectificadora angular não emperre na superfície de corte. O rebolo deve ter uma aresta de corte limpa. Para cortar pedras duras, use de preferência um rebolo com diamantes.

Não é permitido trabalhar materiais que contêm amianto!

Nunca use rebolos separadores para a rectificação de desbaste.

DADOS TÉCNICOS

Tensão nominal: 230 V c.a. 50 Hz
Potência: 580 W
Número de rotações em vazio: 11.000 r.p.m.
máx. do rebolo: 115 mm
Rosca do fuso de accionamento: M 14
Nível da pressão acústica: 89 dB (A)
Nível da potência acústica: 99,6 dB (A)
Vibração _w	< 2,5 m/s ^2

Desparasitada cf. a directiva da CE 89/336/CEE

P

Disposição dos flanges ao usar-se rebolos e rebolos separadores

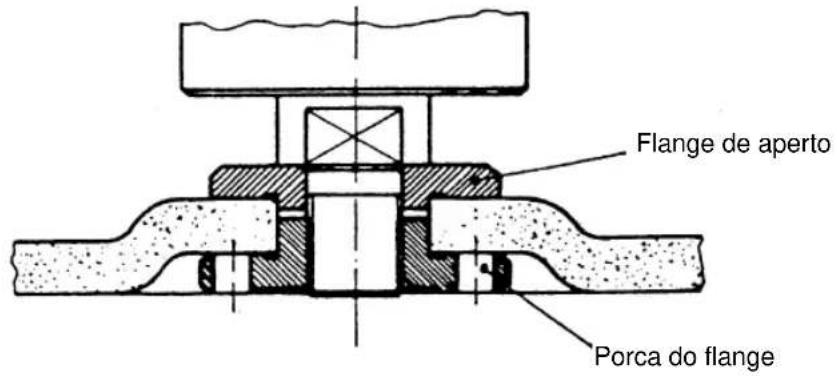

1 Disposição dos flanges ao usar-se um rebolo separador rebaixado ou recto

Flange de aperto Porca do flange

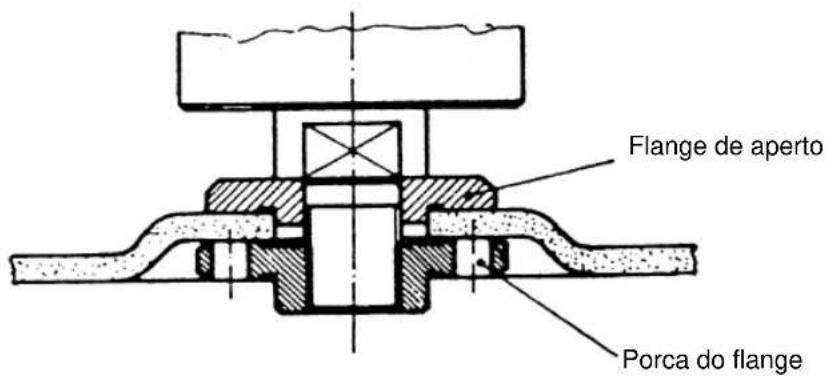

2 Disposição dos flanges ao usar-se um rebolo separador rebaixado

Flange de aperto Porca do flange

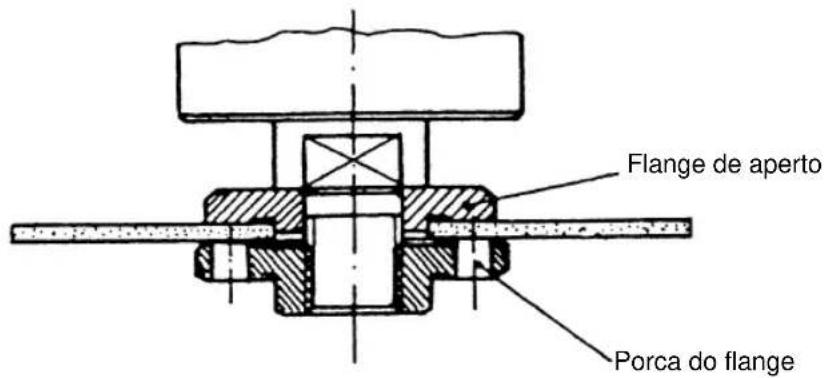

3 Disposição dos flanges ao usar-se um rebolo separador recto

Flange de aperto Porca do flange

S

A garnia começa no dia da compra do aparelho e cobre um período de 1/2 ano.

Prestamos garantia em caso de execução defeituosa ou defeitos de material ou de funcionamento. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequência da utilização do aparelho.

O seu serviço de assistência técnica

Rua dos Tercos, 638 Canelas

P-4405 Valadares

Salvaguardem-se alterações técnicas
