Tipo di prodotto	Smerigliatrice angolare
Marca	Einhell
Modello	WSC 115
Tensione nominale	230 V ~ 50 Hz
Potenza assorbita	580 W
Velocità a vuoto	11 000 giri/min
Diametro massimo della mola	115 mm
Filettatura del mandrino	M14
Livello di pressione acustica (LPA)	89 dB(A)
Livello di intensità acustica (LWA)	99,6 dB(A)
Vibrazioni	< 2,5 m/s²
Protezione	Doppio isolamento (Classe II)
Interruttore	Interruttore di sicurezza con blocco
Dispositivo di arresto del mandrino	Sì, per cambio facile della mola
Cappa di protezione	Inclusa
Impugnatura supplementare	Inclusa
Peso approssimativo	1,8 kg
Tipo di mola compatibile	Mole e mole da taglio, diametro max 115 mm, velocità max 11 000 giri/min, velocità periferica max 80 m/s
Utilizzo consigliato	Sbozzatura, taglio, levigatura
Garanzia	6 mesi
Accessori forniti	Chiave a due fori, cappa di protezione, impugnatura supplementare

Domande frequenti - WSC 115 EINHELL

Come cambiare la mola sull'Einhell WSC 115 ?

Scollegare l'apparecchio. Azionare il dispositivo di arresto del mandrino per bloccare l'albero. Utilizzare la chiave a due fori per allentare il dado flangiato. Sostituire la mola, quindi riavvitare saldamente il dado. Assicurarsi che il dispositivo di arresto sia attivato durante tutta l'operazione.

Quali precauzioni di sicurezza osservare ?

Indossare sempre occhiali di protezione, guanti e protezioni acustiche. Utilizzare una maschera antipolvere durante i lavori che generano polvere. Assicurarsi che la cappa di protezione e l'impugnatura supplementare siano montate. Non lavorare mai senza questi dispositivi.

Qual è la potenza e la velocità dell'apparecchio ?

La potenza assorbita è di 580 W. La velocità a vuoto è di 11 000 giri/min. La tensione richiesta è di 230 V ~ 50 Hz.

Quali tipi di mole posso usare ?

Puoi utilizzare mole e mole da taglio con un diametro massimo di 115 mm. Devono essere omologate per una velocità di almeno 11 000 giri/min e una velocità periferica di 80 m/s. Per il taglio di pietre dure, usa una mola diamantata.

Come mantenere la smerigliatrice angolare ?

Mantenere pulite le fessure di ventilazione per garantire un buon raffreddamento del motore. Controllare regolarmente lo stato delle spazzole in carbone; se misurano meno di 5 mm, sostituirle a coppie con pezzi originali. Dopo l'uso, pulire l'apparecchio con un panno asciutto.

Posso usare la smerigliatrice per tagliare l'amianto ?

No, è formalmente vietato lavorare materiali contenenti amianto a causa dei gravi rischi per la salute.

Cosa fare se la mola vibra in modo anomalo ?

Fermare immediatamente l'apparecchio e scollegarlo. Verificare che la mola sia montata correttamente e bilanciata. Se la vibrazione persiste, sostituire la mola. Una mola difettosa può rompersi e causare lesioni.

Qual è il livello sonoro dell'apparecchio ?

Il livello di pressione acustica è 89 dB(A) e il livello di intensità acustica è 99,6 dB(A). Si consiglia di indossare protezioni acustiche durante l'uso.

Come pulire l'apparecchio dopo l'uso ?

Scollegare l'apparecchio. Usare un panno morbido e asciutto per pulire l'involucro. Non usare mai acqua o solventi. Pulire le fessure di ventilazione con una spazzola morbida. Riporre l'apparecchio in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

Dove posso trovare ricambi ?

Utilizzare esclusivamente ricambi originali Einhell. Contattare il servizio clienti o un rivenditore autorizzato. Far eseguire le riparazioni solo da un elettricista qualificato.

MANUALE UTENTE WSC 115 EINHELL

1 Arresto del mandrino
2 Carter di protezione
3 Flangia fissaggio *
4 Disco
5 Dado fissaggio *

DK

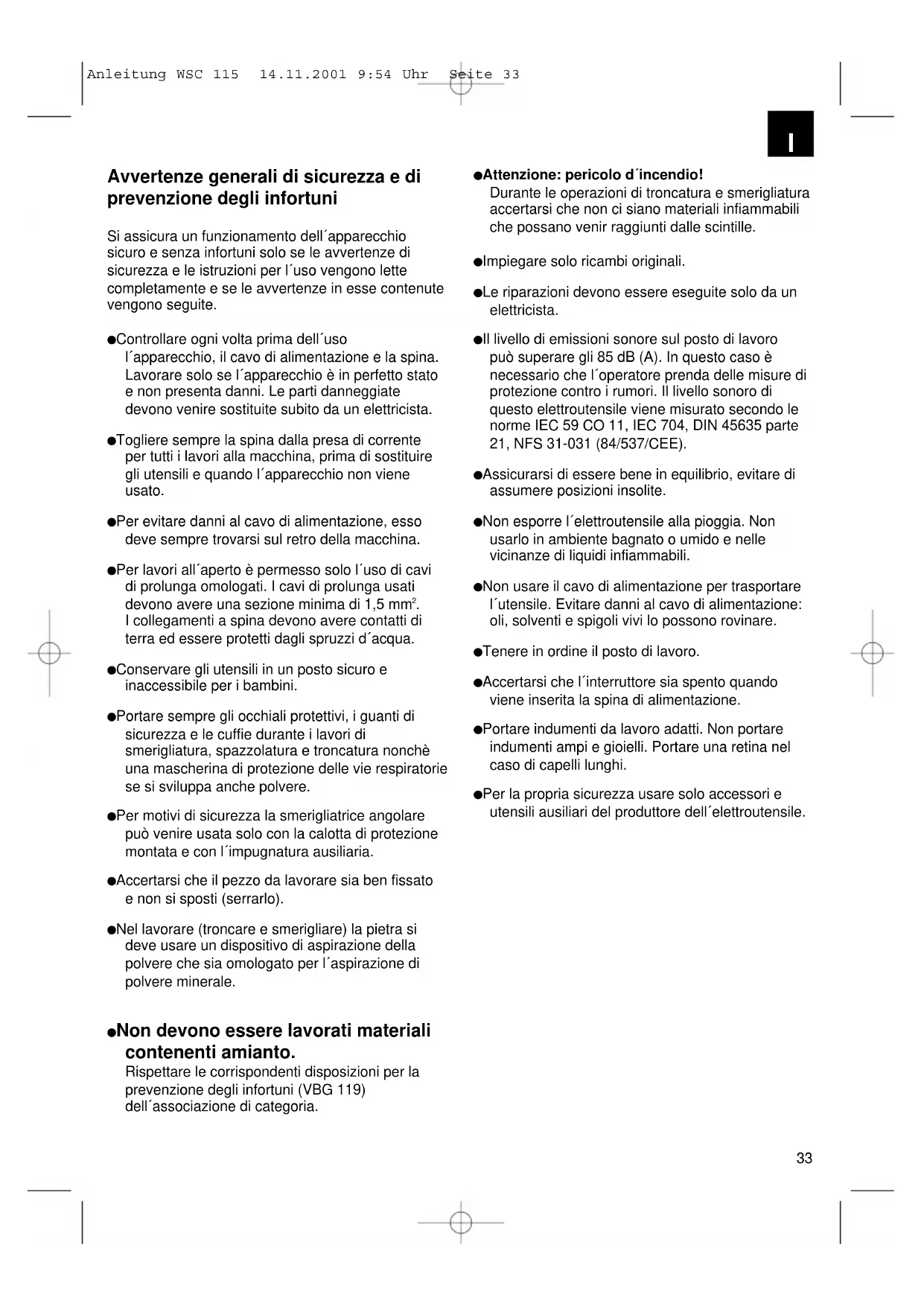

Avvertenze generali di sicurezza e di prevenzione degli infortuni

Si assicura un funzionamento dell'apparecchio sicuro e senza infortuni solo se le avvertenze di sicurezza e le istruzioni per l'uso vengono lette completamente e se le avvertenze in esse contenute vengono seguite.

- Controllare ogni volta prima dell'uso l'apparecchio, il cavo di alimentazione e la spina. Lavorare solo se l'apparecchio è in perfetto stato e non presenta danni. Le parti danneggiate devono venire sostituite subito da un elettricista.

- Togliere sempre la spina dalla presa di corrente per tutti i lavori alla macchina, prima di sostituire gli utensili e quando l'apparecchio non viene usato.

- Per evitare danni al cavo di alimentazione, esso deve sempre trovarsi sul retro della macchina.

- Per lavori all'aperto è permesso solo l'uso di cavi di prolunga omologati. I cavi di prolunga usati devono avere una sezione minima di 1,5 mm². I collegamenti a spina devono avere contatti di terra ed essere protetti dagli spruzzi d'acqua.

- Conservare gli utensili in un posto sicuro e inaccessibile per i bambini.

- Portare sempre gli occhiali protettivi, i guanti di sicurezza e le cuffie durante i lavori di smerigliatura, spazzolatura e troncatura nonchè una mascherina di protezione delle vie respiratorie se si sviluppa anche polvere.

- Per motivi di sicurezza la smerigliatrice angolare può venire usata solo con la calotta di protezione montata e con l'impugnatura ausiliaria.

- Accertarsi che il pezzo da lavorare sia ben fissato e non si sposti (serrarlo).

- Nel lavorare (troncare e smerigliare) la pietra si deve usare un dispositivo di aspirazione della polvere che sia omologato per l'aspirazione di polvere minerale.

●Non devono essere lavorati materiali contenenti amianto.

Rispettare le corrispondenti disposizioni per la prevenzione degli infortuni (VBG 119) dell'associazione di categoria.

- Attenzione: pericolo d'incendio!

Durante le operazioni di troncatura e smerigliatura accertarsi che non ci siano materiali infiammabili che possano venir raggiunti dalle scintille.

- Impiegare solo ricambi originali.

- Le riparazioni devono essere eseguite solo da un elettricista.

- Il livello di emissioni sonore sul posto di lavoro può superare gli 85 dB (A). In questo caso è necessario che l'operatore prenda delle misure di protezione contro i rumori. Il livello sonoro di questo elettroutensile viene misurato secondo le norme IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).

- Assicurarsi di essere bene in equilibrio, evitare di assumere posizioni insolite.

- Non esporre l'elettroutensile alla pioggia. Non usarlo in ambiente bagnato o umido e nelle vicinanze di liquidi infiammabili.

●Non usare il cavo di alimentazione per trasportare l'utensile. Evitare danni al cavo di alimentazione: oli, solventi e spigoli vivi lo possono rovinare.

●Tenere in ordine il posto di lavoro.

- Accertarsi che l'interruttore sia spento quando viene inserita la spina di alimentazione.

- Portare indumenti da lavoro adatti. Non portare indumenti ampi e gioielli. Portare una retina nel caso di capelli lunghi.

- Per la propria sicurezza usare solo accessori e utensili ausiliari del produttore dell'elettroutensile.

Istruzioni per il funzionamento della smerigliatrice angolare

La macchina è leggera, facile da maneggiare, provvista di isolamento protettivo e concepita secondo le disposizioni internazionali CEE 20. Si assicura una lunga durata se la manutenzione viene eseguita secondo queste avvertenze.

TENSIONE

Prima della messa in esercizio controllare che la tensione di rete corrisponda a quella indicata sulla targhetta. La tensione di rete non deve assolutamente differire di più del 10% dalla tensione nominale indicata.

INTERRUTTORE

La smerigliatrice angolare è provvista di un interruttore di sicurezza per la prevenzione degli infortuni. Per accenderla, spingere in avanti il tasto e premerlo perché scatti in posizione. Per spegnere la smerigliatrice premere il tasto che ritorna automaticamente nella posizione di partenza.

SOSTITUZIONE DELLA MOLA

STOP

Togliere la spina dalla presa di alimentazione. Facile sostituzione della mola grazie all'arresto del mandrino. Premere l'arresto del mandrino e far scattare in posizione la mola. Aprire il dado flangiato con la chiave a pioli.

Sostituire la mola di smerigliatura o di troncatura e serrare il dado flangiato con la chiave a pioli.

Attenzione:

Premere l'arresto del mandrino solo se il motore ed il mandrino di smerigliatura sono fermi! Durante la sostituzione della mola l'arresto del mandrino deve rimanere premuto!

Nel caso di mole di smerigliatura o di troncatura fino a 3 mm di spessore, avvitare il dado flangiato con il lato piatto verso la mola.

FUNZIONAMENTO DI PROVA DI UNA MOLA NUOVA

Far funzionare a vuoto per almeno 1 minuto la smeriglitrice angolare con la mola di smerigliatura o di troncatura montata. Se la mola vibra, sostituirla subito.

MOTORE

Il motore deve essere ben ventilato durante il funzionamento, per questo motivo le aperture di areazione devono sempre essere tenute pulite.

SPAZZOLE DI CARBONE

Se le spazzole di carbone sono bruciate, rotte o più piccole di 5 mm, devono essere sostituite con spazzole di ricambio originali. Sostituire le spazzole sempre a coppie.

MOLE DI SMERIGLIATURA

La mola di smerigliatura o di troncatura non deve superare il diametro prescritto. Prima di usare la mola controllarne il numero giri indicato. Il numero di giri della mola di smerigliatura o di troncatura deve essere maggiore del numero di giri a vuoto della smerigliatrice angolare.

Usare solamente mole di smerigliatura o di troncatura che siano omologate per un numero massimo di giri di 11.000 min ^-1 e per una velocità periferica di 80 m/sec.

AVVERTIMENTI PER L'USO

Smerigliatura di sgrossatura

I risultati migliori nella sgrossatura si ottengono ponendo la mola in un angolo che va dai 30° ai 40° rispetto alla superficie da smerigliare e spostandola sul pezzo da lavorare con movimenti regolari da destra a sinistra e viceversa.

Smerigliatura di troncatura

Per la troncatura non inclinare la smerigliatrice sul piano di taglio. La mola di troncatura deve presentare uno spigolo di taglio netto.

Per troncare pietre dure si consiglia di unsare una mola diamantata.

Non devono venir lavorati materiali contenenti amianto!

Per la sgrossatura non usare mai mole per troncare.

DATI TECNICI

Tensione nominale: 230 V ~ 50 Hz
potenza assorbita: 580 W
numero giri a vuoto: 11.000 min	-1
ø max. mola: 115 mm
filetto del mandrino motore: M 14
livello di pressione acustica LPA: 89 dB (A)
livello di potenza sonora LWA: 99,6 dB (A)
Vibrazione _w	< 2,5 m/s ^2

schermata secondo la direttiva CE 89/336/CEE

I

Posizione della flangia se si impiegano mole per smerigliatura e troncatura

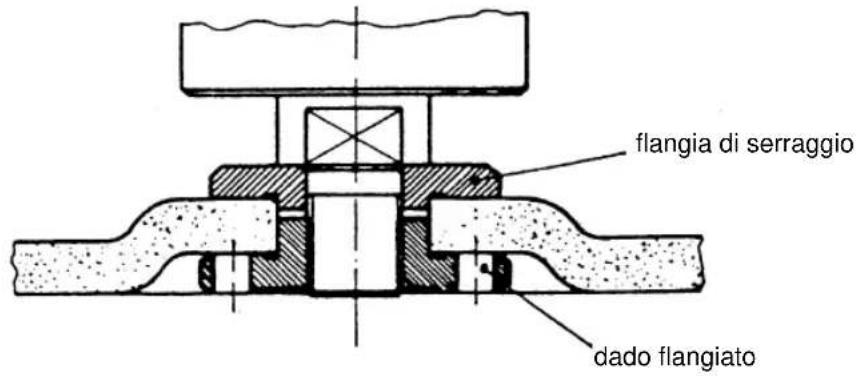

Posizione della flangia se si impiega una mola per smerigliatura piegata a gomito o diritta

flangia di serraggio dado flangiato

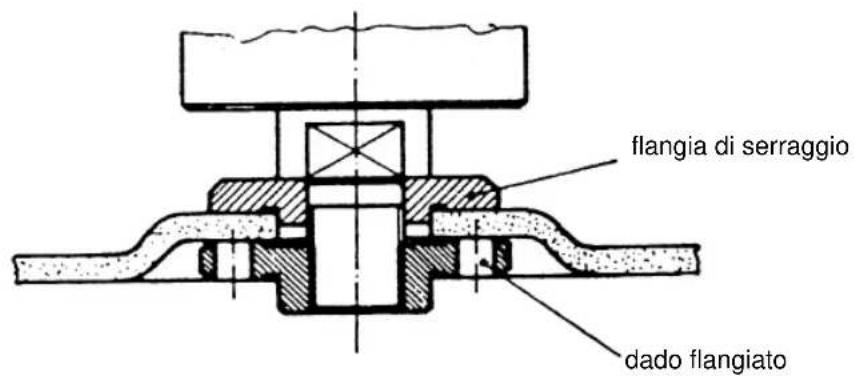

2 Posizione della flangia se si impiega una mola per troncatura piegata a gomito

flangia di serraggio dado flangiato

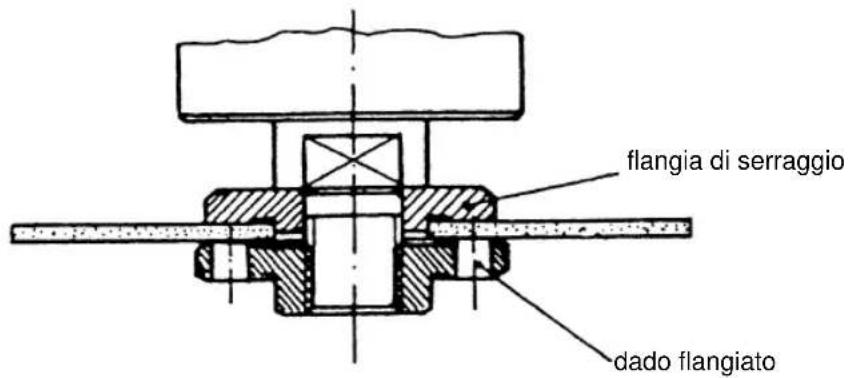

3 Posizione della flangia se si impiega una mola per troncatura diritta

flangia di serraggio dado flangiato

DK

I periodo di garanzia inizia nel glomo dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

Con riserva di apportare modifiche tecniche
