Tipo de producto	Amoladora angular
Marca	Einhell
Modelo	WSC 115
Tensión nominal	230 V ~ 50 Hz
Potencia absorbida	580 W
Velocidad en vacío	11 000 rpm
Diámetro máximo de muela	115 mm
Rosca del husillo motor	M14
Nivel de presión acústica (LPA)	89 dB(A)
Nivel de intensidad acústica (LWA)	99,6 dB(A)
Vibración	< 2,5 m/s²
Protección	Doble aislamiento (Clase II)
Interruptor	Interruptor de seguridad con bloqueo
Dispositivo de parada del husillo	Sí, para cambio fácil de la muela
Cubierta protectora	Incluida
Empuñadura adicional	Incluida
Peso aproximado	1,8 kg
Tipo de muela compatible	Muelas y muelas de corte, diámetro máximo 115 mm, velocidad máxima 11 000 rpm, velocidad periférica máxima 80 m/s
Uso recomendado	Desbaste, corte, lijado
Garantía	6 meses
Accesorios incluidos	Llave de espigas, cubierta protectora, empuñadura adicional

Preguntas frecuentes - WSC 115 EINHELL

¿Cómo cambiar la muela en la Einhell WSC 115?

Desconecte el aparato. Active el dispositivo de parada del husillo para bloquear el eje. Utilice la llave de espigas para aflojar la tuerca de brida. Reemplace la muela, luego apriete firmemente la tuerca. Asegúrese de que el dispositivo de parada esté accionado durante toda la operación.

¿Cuáles son las precauciones de seguridad a seguir?

Use siempre gafas de protección, guantes y un protector auditivo. Utilice una mascarilla antipolvo cuando realice trabajos que generen polvo. Asegúrese de que la cubierta protectora y la empuñadura adicional estén colocadas. No trabaje nunca sin estos equipos.

¿Cuál es la potencia y velocidad del aparato?

La potencia absorbida es de 580 W. La velocidad en vacío es de 11 000 rpm. La tensión requerida es de 230 V ~ 50 Hz.

¿Qué tipos de muelas puedo usar?

Puede usar muelas y muelas de corte con un diámetro máximo de 115 mm. Deben estar homologadas para una velocidad de al menos 11 000 rpm y una velocidad periférica de 80 m/s. Para corte de piedras duras, utilice una muela diamantada.

¿Cómo mantener la amoladora angular?

Mantenga las ranuras de ventilación limpias para asegurar un buen enfriamiento del motor. Verifique regularmente el estado de las escobillas de carbón; si miden menos de 5 mm, reemplácelas por pares con piezas originales. Después del uso, limpie el aparato con un paño seco.

¿Puedo usar la amoladora para cortar amianto?

No, está terminantemente prohibido mecanizar materiales que contengan amianto debido a los graves riesgos para la salud.

¿Qué hago si la muela vibra de forma anormal?

Detenga inmediatamente el aparato y desconéctelo. Verifique que la muela esté correctamente montada y equilibrada. Si la vibración persiste, reemplace la muela. Una muela defectuosa puede romperse y causar lesiones.

¿Cuál es el nivel de ruido del aparato?

El nivel de presión acústica es de 89 dB(A) y el nivel de intensidad acústica de 99,6 dB(A). Se recomienda usar un protector auditivo durante su uso.

¿Cómo limpiar el aparato después del uso?

Desconecte el aparato. Use un paño suave y seco para limpiar la carcasa. No use nunca agua ni disolventes. Limpie las ranuras de ventilación con un cepillo suave. Guarde el aparato en un lugar seco y seguro, fuera del alcance de los niños.

¿Dónde puedo encontrar piezas de repuesto?

Use exclusivamente piezas de repuesto originales Einhell. Contacte al servicio postventa o a un distribuidor autorizado. Solo haga reparaciones por parte de un electricista calificado.

MANUAL DE USUARIO WSC 115 EINHELL

1 Enclavamiento de husillo
2 Cubierta protectora
3 Brida de sujección *
4 Muela de afilar
5 Tuerca de brida *

GB

1 Spindle catch
2 Guard
3 Clamping flange *
4 Grinding wheel
5 Flange nut *

P

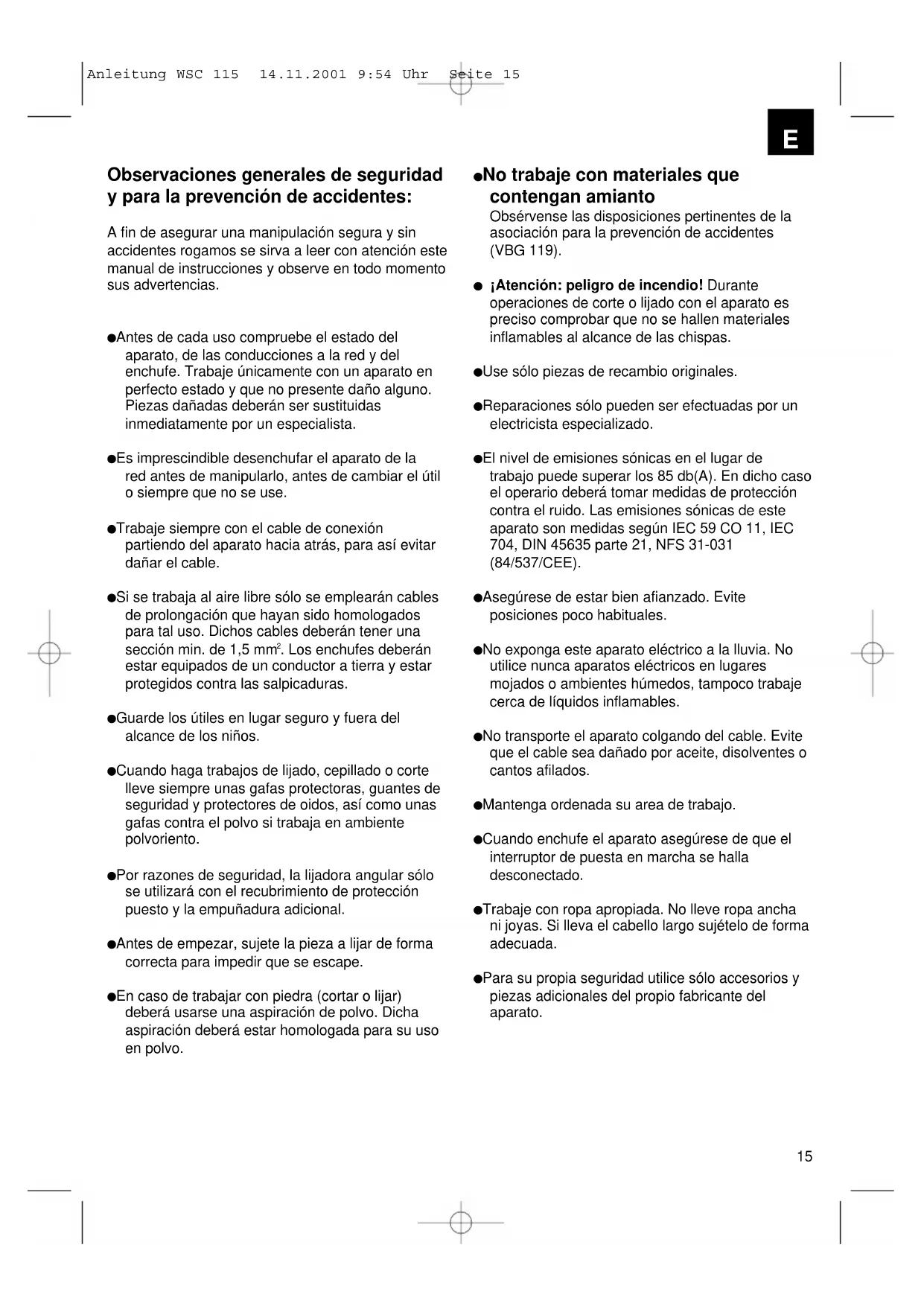

Observaciones generales de seguridad y para la prevención de accidentes:

A fin de asegurar una manipulación segura y sin accidentes rogamos se sirva a leer con atención este manual de instrucciones y observe en todo momento sus advertencias.

• Antes de cada uso compruebe el estado del aparato, de las conducciones a la red y del enchufe. Trabaje únicamente con un aparato en perfecto estado y que no presente daño alguno. Piezas dañadas deberán ser sustituidas inmediatamente por un especialista.
• Es imprescindible desenchufar el aparato de la red antes de manipularlo, antes de cambiar el útil o siempre que no se use.
  ●Trabaje siempre con el cable de conexión partiendo del aparato hacia atrás, para así evitar dañar el cable.
• Si se trabaja al aire libre sólo se emplearán cables de prolongación que hayan sido homologados para tal uso. Dichos cables deberán tener una sección min. de 1,5 mm ^2 . Los enchufes deberán estar equipados de un conductor a tierra y estar protegidos contra las salpicaduras.
  ●Guarde los útiles en lugar seguro y fuera del alcance de los niños.
• Cuando haga trabajos de lijado, cepillado o corte lleve siempre unas gafas protectoras, guantes de seguridad y protectores de oidos, así como unas gafas contra el polvo si trabaja en ambiente polvoriento.
• Por razones de seguridad, la lijadora angular sólo se utilizará con el recubrimiento de protección puesto y la empuñadura adicional.
• Antes de empezar, sujete la pieza a lijar de forma correcta para impedir que se escape.
• En caso de trabajar con piedra (cortar o lijar) deberá usarse una aspiración de polvo. Dicha aspiración deberá estar homologada para su uso en polvo.

- No trabaje con materiales que contengan amianto

Obsévense las disposiciones pertinentes de la asociación para la prevención de accidentes (VBG 119).

• ¡Atención: peligro de incendio! Durante operaciones de corte o lijado con el aparato es preciso comprobar que no se hallen materiales inflamables al alcance de las chispas.
• Use sólo piezas de recambio originales.
  ●Reparaciones sólo pueden ser efectuadas por un electricista especializado.
• El nivel de emisiones sónicas en el lugar de trabajo puede superar los 85 db(A). En dicho caso el operario deberá tomar medidas de protección contra el ruido. Las emisiones sónicas de este aparato son medidas según IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
• Asegúrese de estar bien afianzado. Evite posiciones poco habituales.
• No exponga este aparato eléctrico a la lluvia. No utilice nunca aparatos eléctricos en lugares mojados o ambientes húmedos, tampoco trabaje cerca de líquidos inflamables.
• No transporte el aparato colgando del cable. Evite que el cable sea dañado por aceite, disolventes o cantos afilados.
  ●Mantenga ordenada su area de trabajo.
• Cuando enchufe el aparato asegúrese de que el interruptor de puesta en marcha se halla desconectado.
• Trabaje con ropa apropiada. No lleve ropa ancha ni joyas. Si lleva el cabello largo sujételo de forma adecuada.
• Para su propia seguridad utilice sólo accesorios y piezas adicionales del propio fabricante del aparato.

E

Instrucciones de servicio de la lijadora angular

El aparato es ligero y fácil de manejar, está provisto de un aislamiento protector y ha sido concebido según las disposiciones internacionales CEE 20. El aparato tiene una larga duración de vida si se observan las instrucciones de mantenimiento siguientes.

TENSION

Antes de la puesta en marcha compruebe que la tensión indicada en la placa de características con cuerda con la tensión en la red. Dicha tensión no deberá diferir en ningún momento más del 10% de la tensión indicada.

INTERRUPTORES

La lijadora angular ha sido provista de un interruptor de seguridad para evitar accidentes. Para ponerla en marcha se desplazará el interruptor hacia adelante y se presionará para enclavarlo. Para desconectar la lijadora se presionará el interruptor de forma que vuelva a su posición original.

COMO CAMBIAR EL PAPEL DE LIJA Primeramente desenchufar el aparato

STOP

A continuación presione el bloqueo del husillo para enclavar el disco.

Abra la tuerca bridada con la llave de espigas frontales. Cambie el disco de muela o de corte y apriete de nuevo la tuerca bridada con la llave.

¡Atención: Presione únicamente el bloqueo del husillo si el motor y el husillo se hallan parados! ¡El bloqueo del husillo debe permanecer presionado durante el cambio del disco!

En caso de discos de lijado o de corte de hasta 3 mm es preciso desatornillar la tuerca bridada con el lado plano hacia el disco.

Ponga la lijadora en marcha al menos durante un minuto con el nuevo disco de lijado o de corte. Discos que se pongan a vibrar deberán ser sustituidos inmediatamente.

MOTOR

El motor deberá estar bien ventilado durante su funcionamiento, las ranuras de ventilación deberán mantenerse por tanto siempre limpias.

ESCOBILLAS DE CARBON

Las escobillas deberán sustituirse por piezas originales siempre que estén quemadas, rotas o tengan menos de 5 mm. Se sustituirán siempre de dos en dos.

DISCOS DE LIJADO

Los discos de lijado o de corte no deberán superar el diámetro previsto. Antes de usar los discos compruebe el número de revoluciones que se indica en éllos. Dicho número debe ser mayor al de las revoluciones en vacio indicadas para la lijadora angular.

Emplee siempre discos de lijado o de corte que hayan sido homologados para una velocidad máxima de 11.000 min ^-1 y para una velocidad periférica de 80 m/seg.

INSTRUCCIONES DE USO

Lijado grueso o de desbaste

Los mejores resultados en la lijadura de desbaste se obtienen manteniendo el disco a un ángulo de 30º a 40º respecto a la superficie de lijado y desplazando la lijadora con movimientos regulares sobre la pieza a trabajar.

Corte

No incline la lijadora respecto al plano de corte. El disco deberá presentar un reborde de corte limpio. Para cortar piedra dura se empleará preferentemente un disco de corte adiamantado.

¡No trabaje con materiales que contengan amianto

No use nunca discos de corte para desbastar.

Características técnicas:

Tensión de la red: 230 V ~ 50 Hz
Potencia absorbida 580 Watios
Revoluciones en vacío: 11.000 min	-1
∅ max. del disco 115 mm
Rosca del husillo motriz: M 14
Nivel de presión acústica LPA: 89 dB(A)
Nivel de potencia acústica LWA: 99,6 dB(A)
Vibración _w	< 2,5 m/s ^2

Antiparasitaje según disposición CE 89/336/CEE

E

Disposición de las bridas en el uso de discos de lijado o de corte

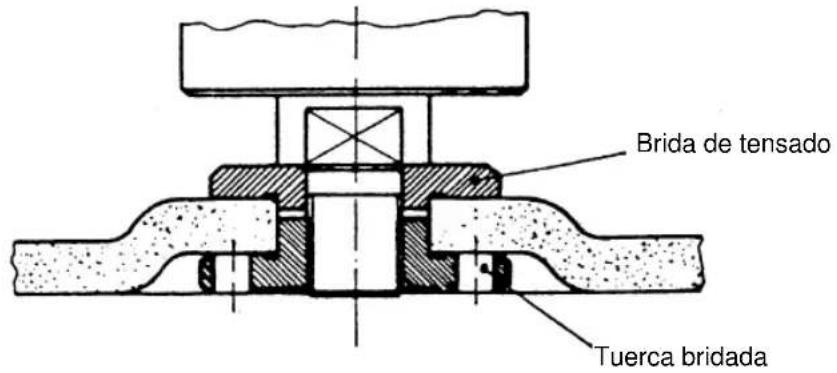

1 Disposición de las bridas si se emplea un disco de lijado acodado o recto

Brida de tensado Tuerca bridada

2 Disposición de las bridas si se emplea un disco de corte acodado.

Brida de tensado Tuerca bridada

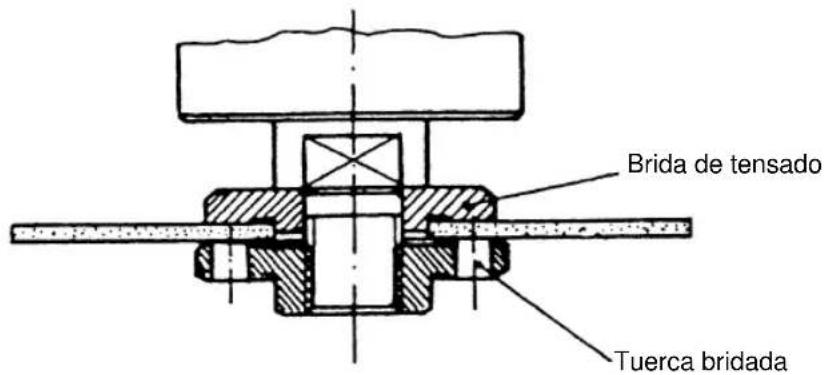

3 Disposición de las bridas si se emplea un disco de corte recto.

Brida de tensado Tuerca bridada

P

El período de garantía comienza el día de la compra y tiene una duración de 1/2 año.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños

Su contacto en el servicio post-venta

© CERTIFICADO DE GARANTIA DA EINHELL

Salvo modificaciones técnicas
