BRUGSANVISNING WS 230-3 EINHELL

1 Spindelfastlåsning
2 Sikkerhedsskaerm
3 Spændeflange
4 Sibesklve
5 Fangemotrik

H

1 Tengeljrogzitó
2 Védôburok
3 Fogatkarima
4 Csiszolokorong
5 Karimás anya

HR

1. Naprava za aretiranje vretena
2. Šitnik
3. Stezna prirubnica
4. Brusna ploča
5. Prirubnička matica

Generelle sikkerhedshenvisninger og forebyggelse af ulykker

Uheldsfrit og ufarligt arbejde med værktoget kan kun opnaes, hvis sikkerhedshenvisningerne og betjeningsvejledningen læses fuldstændig, og henvisningerne deri følges.

Asbestholdige materialer må ikke bearejdes.

• Kontroller apparatet for hver ibrugtagning, ogsa dets ledning og stik. Arbejd kun med et fejflrit og ubeskadiget apparat. Beskadigede dele skal straks udskiftes af el-fagpersonale.
  Stikket skal trakkes ud af stikdaseen for servicearbejde pa maskinen, for hvert værktogsskift, og nár apparatet ikke er i brug.
  For at undgå beskadigelsev ved netkablet skal dette altid fores bagud væk fra maskinen.
  Ved udendors arbejde ma der kun anvendes godkende forlangerledninger. De anvende forlangerledninger skal mindst have et tvearsnitsareal pa 1,5 mm. Stikforbindelsene skal have beskyttleseskontaktor og stoenkvandsbeskyttede.
  Opbevar værktøj sikkert og udenfor boRs rækkevidde.
  Anvend ved slibning, bostrning og brydning altid beskyttelsessbriller, beskyttelseshandsker og horevaern og ved stovudviklende arbejder maske.
  Vinkelsliberen ma af sikkerhedsgrunde kun anvendes med beskyttelseskappe og ekstrahand-tag.
• Det materiale, der skal forarbejdes, skal sikres mod skridning (fastspaending).
• Ved forarbejdning (brydning og slibning) af sten skal stovsgnning anvendes. Stovsugeren skal vare godkendt til at suge stenstov.

Se fagforeningens relevante forskrift for uheldsfoorebyggelse.

• Pas pa! Brandfare! Sorg for, at der ikke befinder sig brandbare materialier indenfor det omrade, som gnister kan springe i, Near der arbejdes med brydning og slibning.

• Brug kun originale dele.

• Reparationer mä kun udføres af fertil kvaliferet personale.
  Lydniveauet pa arbejdspladsen kan overskride 85 dB (A). I sa fald skal den, der arbejder med maskinen, benytte lyddampning og horebeskyttelse. Lyden fra dette elektrovarktoj males after IEC 59 CO 11, IEC 704, DIN 45635 del 21, NFS 31-031 84/537/E0F).
  Sorg for at sta i en sikker position. Undga unormale kropsstillinger.
  Elektrovarkojet ma违法犯罪. Brug..., heller...,
  Baei kee el-vaerktoget i netledningen. Netled- ningen skal beskyttes mod beskadigelse fra olie, oplosningsmidler og skarpe kanter. Bae ike vaerktoget i ledningen.
• Hold Deres arbejsdormräde i orden.
  De bor sikre Dem, at kontakten er slaet fra, nár værktjoet sluttes til stromnettet.
  Baeegnet arbejdstoJ.Baerikke Iostsiddende klaeder ell smykker. Langt harsbkestytes af harnet.
• Af hensyn til Deres egen sikkerhed bør de kun anvende tilbehør og ekstraapparater fra værktøjsproducenten.
  Den iflg.ISO 5349 pahangtaget malte vibrationsv aerdi udgor 3m / s^2

Betjeningsvejledning til vinkelsliber

Maskinen er let og handterbar, den er beskyttelsesisoleret og konstrueret i henhold til de internationale bestemmelse CEE 20. Maskinen har en lang levetid, hvis den behandles afteresse forskritter.

SPENDING

Kontroller for ibrugtagning, om den spanding, der er angivet pa typeskitet stemmer overens med netspændingen.

AFBRYDER

Vinkelsliberen er udstyret med sikkerhedsafbryder til forebyggelse af ulykker. For at taende skal kontaktvippen og knappen pa sider af apparatet trykkes ind samtidig.

SKIP AF SLIBESKIVER

Trak netstikket ud.

Simpelt skiveskift via spindelstop. Tryk spindlen ned og lad slibeskiven gai indgreb. Flangemotrikken Iosnes med fronthuljernet. Slide-ller brydeskiven skiftes og flangemotrikken fæstnes med fronthuljernet.

NB! Spindlen mä kun trykkes ned, narr motoren og slibehjulet stared stille.

Spindelstoppet skal forblive nedtrykket. mens slibeskiven skiftes.

Ved slide- og brydeskiver indtil ca. 3 mm tykkelse skrues flangemotrikken pa med plansiden til sibelleller skareskiven.

DREJELIGT HANDTAG

Handtaget kan drejes 90 (til venstre og hore. Det gores ved at trakke den orange laseplade lidt tilbage og dreje handtaget 90 (til venstre erer hore.

Vigtigt! Den orange laseplade skal falde i indgreb med et horligt klik! Efterprov, at lasningen virker sikkert i den onskede position.

PROVEKORSEL AF NY SLIBESKIVE

Lad vinkelsliberen Iobe i tomgang med monteret slide-ller skareskive i mindst 1 minut. Vibrerende skiver kal skiftes med det samme igen.

MOTOR

Motoren skal luftes godt i lobet af arbejdstiden, derfor skal ventilieringsabningerne altid holdes rene.

SLIBESKIVER

Slide- ellk skaereskiven ma aldrig vare storre end

den angivne diameter. For slide-ller skareskiven anvendes, kal dens angive omdrejningstal kontrolleres.Slide-ller skareskivens omdrejingstal skare hore hojere end vinkelsiberens tomgangsomdrejingstal.

Brug kun slide- og skæreskiver, der er godkendt til et maksimalt omdrejningstal pa 11.000 min-1 og til en omfangshastighed pa 80m / sek

ARBEJDSHENVISNINGER

Skrubslibning

Ved skrubslibning opnaes det bedste resultat, narnslibeskiven holds i en vinkel pa 30^ til 40^ pasilibefladen og bevæges regelmæssigt frem ogtilbage over arbejdsemnet.

Skaereslibning

Ved skærearbejder mæ vinkelsliberen ikke gå skråt ind i snitfladen. Skæreskiven skal have en ren snitkant.

Til brydning af hards sten er en diamantslideskive bedst.

Asbestholdige materialer mä ikke bearjeodes!

Brug aldrig skareskiver til skrubslibning.

TEKNISKE DATA

Driftsspaending 230V 50~Hz Optagen effekt 2000 W

Tomgangsomdrejingnalst 6.000 Maksimal skivediameter 230 mm

Drevspindelgevind M 14
Lydtrykniveau LPA:90 dB (A)
Lydeffektniveau LWA:100,6 dB (A)

Vibration a_w 3 m/s²
Vægt II / [ ]

6,4 kg

Dobbelisoleret

DK

Placering af flangen ved brug af slibeskiver og skareskiver

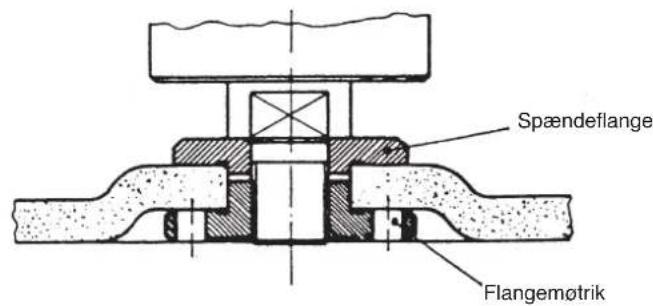

1 Placering af flangen ved brug af forkrappet eller lige slibeskive

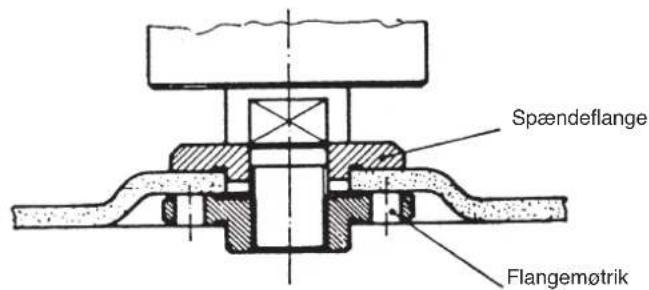

2 Placering af flangen ved drug af forkroppet sliderskve

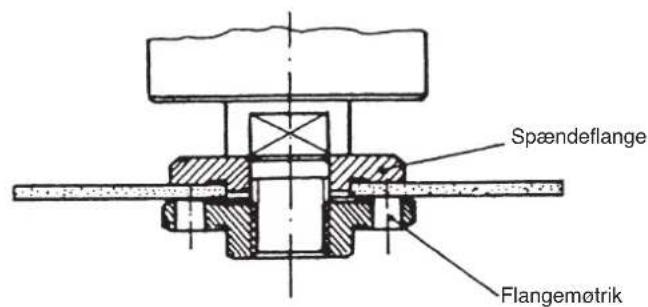

3 Placering af flangen ved brug af lige slibeskive

Der tages forbehold for tekniske aendringer
