HASZNÁLATI ÚTMUTATÓ WS 230-3 EINHELL

Általános biztonsági utalások és balesetvédelem

Egy baleset es veszelymentes munka a geppel
csakis akkor van garantalva, ha aBiztonsagi
utlasokat es a hasznalati utasitasokat vegig
olvassa es a benne tartalmazott utlasokat betartsa.

• Minden hasznalat elott vizsgalja meg a gépet, a csatlakozóreszt és a halozati dugôt. Csak egy hibatlán és séruletten géppel dolgozzon. Megersérül részeket egy elektronikai szakemberrel azonnai ki kell cserétletni.
  A halózati dugó mindeg húzza ki a dugaszolájzbatól, ha a gépen dolgozik, haszerszámot cserél és ha nem használajá gépet.
  A halózati kabel sérulisének elkeruléséert a halózati kabela géptol mindég hatraféle vezesse el.
  A szabadban levő munkalatoknálCsakis az arra engedélyezett hosszabbitókábeleket szabad hasznáini. A használt kábeleknek legalabbb 1,5 mm² atmérõjünek kell lenniuk. A dugós összekötknek védörintkezsnek és fröccsenovíz védettnek kell lenniuk.
  Tárolja gépeitBiztonságbanésgyerekek szamara elerhetetlen helyen.
  Csiszolasnal, kefelésnel és szétvalasztasnal viseljen mindég védöszemüveget, biztonsagi kesztyuket és egy zajcsökkentő fulvedot üymint poros munkáknal pormaszkot.
  A szogletkoczurulotBiztonsagi okokbolCsak felszerelt vedoburkollatt es a pot foggantuyaval szabad hasznalni.
  Bbiztositsa a megmunkalando munkadarabot elcsuszas ellen (odarogziteni).
  Ko megmunkalasnval (valiasztani vagy csiszolni) muszaj egy porelszivot hasznalni. A porelszivo kopor elszivasara kell hovy legyen engedelyzeve.

- Azbeszt tartalmú anyagot nem szabad megmunkánlí.

Kerjuk a szakszervezeti szovetség megfeló baleset megelozési elirásat (VBG 119) figyelembe venni.

H

Vigyazat tuzveszely! Ugyeljen arra, hogy anyagok valasztasanal es csiszolasanal gyullekony anyagok ne legyenek a kibovitett szikra szallasi terben.
Csakis originalis potalkatreszeket hasznaljon.
JavitasokatCsakis egy elektronikai szakember végesheti el.
A munkahelyen a zajkifejtes tullepheti a 85 dB-t (A). Ebben az esetben az uzemeltuk reszere hang- es fulvedesi intezkedesre van szukseg. Ennek az elektramos szerszamnak a jat a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint merik.
- Uglylen egyBiztos allasra. Kerulje el az abnormalis testartasokat.
- Elektromos szerszámjat ne tegye ki essonek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyüllékony fojadékok közelében sem.
- Ne horgya az elektromos szerszámát a halózati kabelnál fogva. Žvá a halózati kabelt az olaj, Oldszerek vagy éles szelek altali sérülésektól. Ne horgya az elektromos szerszámát a kabelnál fogva.
Tartsa a munkahlyét rendben.
A gép halózatra valo cisatlakozása elott, gyózódjön meg arról, hogy a gép ki van kapcsolva.
- Viseljen megfelelo munkaruhat. Ne viseljen bó ruhát vagy ékszert. Horyon hosszú hajnal egy hajhalôt.
Sajatbizonsaga erdekekencsak as szerszamelloallto tartozekait es toldalegepeit hasznalja.
A kibocsajtott rezgo mozgaskerteke az 5349- es ISO alapjan lett merve.

Hasznalatiutasitas szogletkoszorulohoz

ALKALMAZAS

A szogletkoczurul, a megfelelo valaszto- vagy nagyolotarcsa felhasznalasaval, anyagok es kovek valaszto es nagyoloszorulesre van meghatarozva.

Feszültseg

Hasznalatba vetele elott ellenorizze, hogy a tipustablan megadott feszulseg egyezik e a halozati feszulsaggel.

KAPCSOLO

A szogletcsiszoló, a baleset elkerulésenek
érdekében, egyBiztansági kapcsolóval van
felszerelve. A bekapsolashoz nyomja egyidejuleg a
billenokapcsolót és az oldali gombot.

A csiszolotarcsa kicserelése

A halózati dugó kihúzni!

Egyszeru tarcacsere a tengely reteszel o altal. A tengely reteszel ot nyomni es a csiszolotarcsat bekattantatni. A karimas anyat a homlokluku kulcsal kinyitri. A czsolo- vagy szetvalasztolcarsf kicserelni es a karimas anyat a homlokluku kulcsal szorosra meghuzni.

Figyelem!

A tengely reteszelotcsak allo motornal es csiszolotenglynel megnyomni! A tekercs csere alatt a tengely reteszelonek lenyomva kell lennie!

A kb. 3 mm vastagság terjedo csiszó- vagy szétvalasztórácsáknál, a karimás anyát a sima oldalával a csiszó- vagy szétvalasztórácsa felé felcsavarozni.

Elfordithato fogantyu

A fogantyut jobbra es balra 90^ -ban el lehet forditani. Ehhez huzza a narancs szinu reteszelo lemezt valamelyest hatra es forditsa a fogantyut 90^ -ban jobbra vagy balra el.

Figyelem! A narancs szinu reteszelo lemeznek halhatoan be kell reteszelnie! A kivant helyzetben vizsgalja felul aBiztos bereteszelest!

PROBAFUTAS UJ CSISZLOTARCSAKNAL

A szogletcsiszolot montirozott ciszoló- vagy szetvalasztótarcsával hagyni kell legalabb 1 percig uresben futni. Vibralo tarcskat azonnai kicserelni.

CSISZOLOTARCSAK

A csiszol- vagy szetvaliasztóarcsanak sohasem szabad az eloirt atmérönel nagyobbnak lennie. A csiazol- vagy szetvaliasztóarcsak betevese elott ellenorizze a megadott fordulatszámát. A csiszol- vagy szetvaliasztóarcsa fordulatszámának magassabnak kell lennie a szogletcsiszolétól.

Csak olyan csiszoló- és szétvalasztórácsákathasznályon amelyek 11.000 /perc-1 maximál fordulatszámig és 80 m/sec forgásí sebességig vannak engedélyezve.

MUNKAUTALÁSOK

Nagyoló csiszolás

A legjobb sikert a nagyolc csiszolasnal akkor lehet elerni,ha ccsizolotarcst a csiszolosikhoz 30^ -tol 40^ -igi szogben helyezzuk ra es eggyenletessen amunkadarabon ide-oda mozgatjuk.

Sztválasztótarcsák

A szétvalaszto munkáknál a szögletcsiszoló t a vágosikban nem beleakasztani. A szétvalasztoárcsanak egy tiszta vágoszelet muszaj felmutatnia. Kemény kő szétvalasztásához legjobb ha egy gyémant - szétvalasztoárcsat használ.

Azbeszt tartalmú anyagokat nem szabad megmunkánlí!

Ne hasznaljon sohasem szetvalasztotarcsakat nagyolociszolashoz.

TECHNIKAI ADATOK

Feszultseg rendszer: 230V 50Hz

Teljesitmenyfelvetel: 2000 W

Uresjarati fordulatszam: 6.000 / perc

max. tárcsa 0: 230 mm

Hajtoorsomenet: M 14

Hangnyomasmertek LPA:90 dB (A)

Hangtelyesitménymerték LWA: 100,6 dB (A)

Vibralasaw: 3 2

Vedozolvala:II/

Suly 6,4 kg

A karimák felsorakoztatása csiszólo- és szétválasztórácsák hasznalatánál

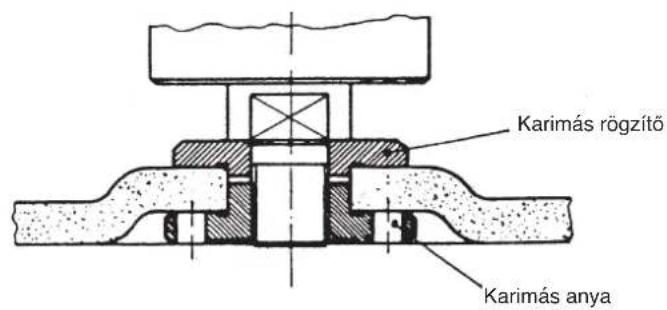

A karimak felsorakoztatas egy konyokos vagy egyenes csiszolotarcsanal

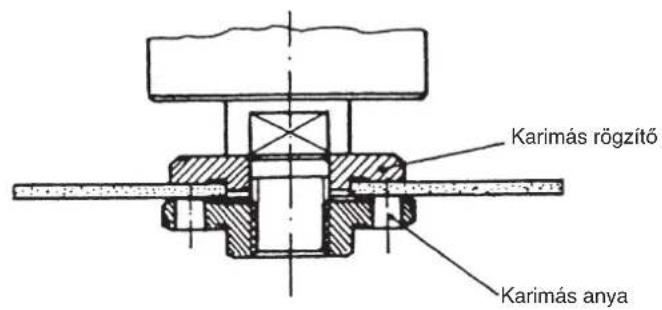

2 A karimak felsorakoztatasa egy konyokos szetvalaszto tarcsanal

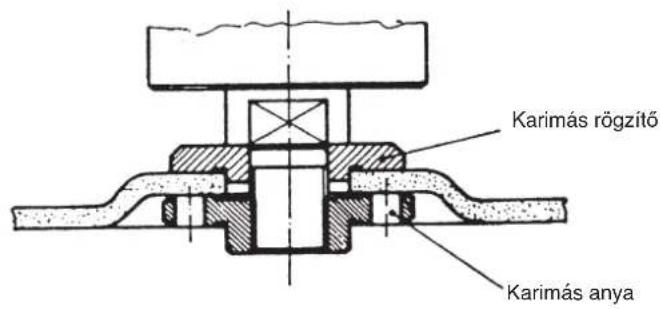

3 A karimak felsorakoztatas egy egyenes csiszolarcsanal

HR

Technika valtozaszok jogat fonnartva

Tehnicr spremembe pridran

A szavatossag csakis a kivitelezesi hianyokra vagy az anyagi es mukdosi hikakra torjed ki.

A szükséges potalkrészekel és a munkaidő nem számítjuk fel.

Nem szavatolunk a masodlagos krokert. Az On vevszolgalat partnere.

GARANTIE
