WS 230-3 - Broyeur EINHELL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WS 230-3 EINHELL au format PDF.
| Type de produit | Meuleuse d'angle |
| Marque | Einhell |
| Modèle | WS 230-3 |
| Alimentation | 230 V / 50 Hz |
| Poids | 6,4 kg |
| Double isolation | Oui (classe II / 1) |
| Niveau de pression acoustique (LPA) | 90 dB(A) |
| Niveau d'intensité acoustique (LWA) | 100,6 dB(A) |
| Vibration | 3 m/s² |
| Fonctions principales | Dégrossissage, coupage (meules et meules tronçonneuses) |
| Sécurité | Interrupteur de sécurité, dispositif d'arrêt de broche, capot de protection, poignée supplémentaire |
| Entretien et nettoyage | Maintenir les fentes de ventilation propres ; utiliser un chiffon sec |
| Pièces détachées et réparabilité | Utiliser exclusivement des pièces de rechange originales ; réparations par électricien confirmé |
| Informations générales | Garantie 24 mois ; service après-vente : Einhell Benelux |
FOIRE AUX QUESTIONS - WS 230-3 EINHELL
Questions des utilisateurs sur WS 230-3 EINHELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Broyeur au format PDF gratuitement ! Retrouvez votre notice WS 230-3 - EINHELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WS 230-3 de la marque EINHELL.
MODE D'EMPLOI WS 230-3 EINHELL
1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flamque
4 Meule
5 Ecrou de serrage
GB
1 Spindle catch
2 Guard
3 Clamping flange
4 Grinding wheel
5 Flange nut
①
Consignes generales de sécurité et de prévention des accidents
Vou ne pourrez travailler suturement et sans aucun risque avec l'appareil que si vous lisez entierement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.
- Contrôlez, avant chaque utilisation, l'appareil, le cable de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégats, les pieces endommagées doivent être remplacées tout de suite par un électricien confirmé.
- Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
- Afin d'éviter des dégats au cable secteur, guidez toujours le cable secteur vers l'arrête de l'appareil.
Si vous travailliez en plein air, n'utilise que les cables de rallonge homologues à cet effet. Les cables de rallonge utilisés doivent avoir une section transversale minimale de 1,5mm^2 . Les connecteurs enrichibles doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau. - Gardez les outils dans un endroit sur, hors de portée des enfants.
- Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produit beaucoup de poussière.
Pour des raisons de sécurité, la meuleuse d'angle ne peut ettre utilisée que si elle est equipee de son capot de protection et de sa poignee supplémentaire.
Veillez a ce que la pièce à usiner soit bien arrêtée, afin qu'elle ne puisse pas glisser. - Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
Utilisez seulement des pieces de rechange originales.
F
- Il est interdirit d'usiner des matériaux contenant de l'amiate!
Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!
- Attention - Risque d'incendie! Pendant les travaux de coupage et de ponçage, veiliez à ce que pas de matérielaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
Seul un electricien confirmé est autorisé à effectuer des réparations.
Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouie. Le niveau de bruit de cet outil électrique est mesure selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE). - Gardez votre position de sécurité. Evitez des positions anormales du corps.
- N'exposez pas votre apparéil électriche à la pluie.
- N'utilise pas les apparéils électricques dans une atmophère humide, ni à proximité de liquides inflammables.
- Ne portez pas l'appareil électriche par le cable secteur. Protégez le cable secteur contre l'endommagement par de l'huile, des solvants et des aretés aigues. Ne saisissez pas le cable de l'appareil électriche.
- Gardez votre lieu de travail en ordre.
- Verifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
- Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
Pour votre propre sécurité, n'utilise que les accessoires et les appareils auxiliaires produits par le fabricant de cet apparéil.
La valeur de vibration mesure sur la poignee selon ISO 5349.
Mode d'emploi pour meuleuse d'angle
La machine est légère et facile à manier; elle est munie d'une double isolation et congue selon les prescriptions internationales CEE 20. Si la machine est maintainue selon les règles suivantes, elle aura une longue durée de vie.
TENSION
Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur.
INTERRUPTEUR
La meuleuse d'angle est équipée d'un interrupteur de sécurité pour la prévention contre les accidents. Pourmettre en circuit,appuyez simultanement sur la bascule de l'interrupteur et sur le bouton lateral.
REEMPLACER LES MEULES
Retirez la fiche secteur
Remplacement aisé des meules grâce au dispositif d'arrêt de broche.
Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots.
Remplacez la meule ou la meule
à tronconner et serrez bien l'écrou à bride au moyen de la clé à ergots.
Attention:
Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Veiliez à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule!
Si vous utilisez des meules ou des meules tronconneuses d'une epaisseur maximale de 3mm vissez I'ecrou a bride de sorte que le cote plan soit dirigé vers la meule ou la meule tronconneuse.
MARCHE D'ESSAI DE NOUVELLES MEULES
Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronconneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.
POIGNEE ROTATIVE
La poignée peut être tournée de 90^ à gauche et à droite. Pour ce faire, retirez légèrement la plaque de verrouillage orange et tournez la poignée de 90^ vers la gauche ou vers la droite.
Attention! la plaque de verrouillage orange doit s'encranter de façon audible! Verifiez que le verrouillage dans la position désirée soit bien effectué suturen.
MOTEUR
Il faut que le moteur soit bien ventilé pendant le
travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.
MEULES
Le diamètre de la meule ou de la meule tronconneuse ne doit jamais dépasser le diamètre préconise.
Avant d'utiliser la meule ou la meule tronconenne, vérifie sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronconenne soit plus grande que la vitesse au ralenti de la meuleuse d'angle.
Utilissez exclusivement des meules ou des meules tronconneuses homologues pour une vitesse de rotation minimale de 11.000 tr./mn. et pour une vitesse circonferrantelle de 80m / sec
CONSIGNES DE TRAVAIL
Dégrossissage
Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30^ à 40^ par rapport au plan de ponçage et la passez par-dessus la pierce à usiner avec un mouvement de va-et-vient.
Coupage
Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronconneuse presente une arete de coupe nette.
Il vaut moyen utiliser une meule diamantée pour couper des pierres dures.
Il ne faut pas usiner des matériaux contenant de l'amiate.
N'utilise jamais des meules tronçonneuses pour le dégrossissage!
CHARACTERISTIQUES TECHNIQUES
Tension nominale: 230V 50Hz
Niveau de pression acoustique LPA: 90 dB(A)
Niveau d'intensité acoustique LWA: 100,6 dB(A)
Vibration _w 3 m/s²
Poids 6,4 kg
A double isolation II / 1
Disposition des brides en cas d'utilisation de meules et de meules tronconiennes

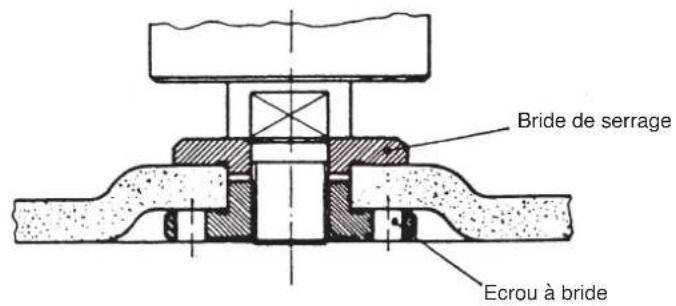

Disposition des brides en cas d'utilisation d'une meule contre-coudee ou droite
Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé

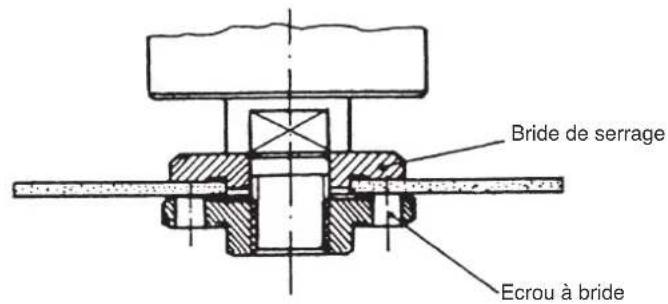

3 Disposition des brides en cas d'utilisation d'une meule tronconneuse droite
NL
La période de garantie commence a partir de la date d'achat et dure 24 mois.
Sont pris en charge: les defaults de matériel ou de fonctionnement et de fabrication.
Les pieces de rechange requises et les heures de travail ne seront pas facturées.
Pas de prise en charge de garantie pour les dommages survenus ultérieurement.
