MANUALE UTENTE WS 230-3 EINHELL

1 Arresto del mandrino
2 Carter di protezione
3 Flangia fissaggio *
4 disco
5 Dado fissaggio

PL

Avvertenze generali di sicurezza e di prevenzione degli infortuni

Si assicura un funzionamento dell'apparechio sicuro e alla infortuni solo se le avventenze di sicurezza e le istruzioni per l'uso vengono lette completeness e se le avventenze in esse contenate vengono seguite.

Controllare agli volta prima dell'uso l'apparechio, il cavo di alimentazione e la spina. Lavorare solo se l'apparechio è in perfetto stato e non presenta danni. Le parti danneggiata devono essere sostuite subito da un elettricista.

• Togliere sempre la spina alla presa di corrente per tutti i lavori alla macchina, prima di sostituire gli utensili e quando l'apparecchio non viene usato.

Per evitare danni al cavo di alimentazione,esso deve sempre trovarsi sul retro della macchina.

Per lavori all'aperto è permesso solo l'uso di cavi di prolunga omologati. I cavi di prolunga usati devono aver una sezione minima di 1,5mm^2 . I collegamenti a spina devono aver contatti di terra ed essere protetti dagli spruzzi d'acqua.

• Conservare gli utensili in un posto sicuro e inaccessibile per i bambini.

• Portare sempre gli occhiali protettivi, i quanti di sicurezza e le cuffe durante i lavori di smerigliatura, spazzolatura e troncatura nonché una mascherina di protezione delle vie respiratoriè se si sviluppaanche polvere.

Per motivi di sicurezza la smerigliatrice angolare cui venire usata solo con la calotta di protezione montata e con l'impugnatura ausiliaria.

• Accertarsi che il pezzo da lavorare sia ben fissato e non si sposti (serrarlo).

• Nel lavorare (troncare e smerigliare) la pietra si deve usare un dispositivo di aspirazione della polvere che via omologato per l'aspirazione di polvere minerale.

Non devono essere lavorati materiali contenti amiano.

Rispettare le correspondenti disposizioni per la prevenzione degli infortuni (VBG 119) dell'associazione di categoria.

• Attenzione: pericolò d'incendio!
  Durante le operazioni di troncatura e smerigliatura accertarsi che non ci siano materiali infiammabili che possano venir raggiunti dalle scintille.
  Impiegare solo ricambi originali.
  Le riparazioni devono essere eseguite solo da un elettricista.
• Il livello di emissioni sonore sul posto di lavoro può superare gli 85 dB (A). In quello caso è necessario che l'operaore prenda delle misure di protezione contro i rumori. Il livello sonoro di quello eletttroutensile viene misurato secondo le norme IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
  Assicurarsi di essere bene in equilibrio, evitare di assumere posizioni insolite.
  Non esporre l'elettROUTensile alla pioggia. Non usarlo in ambiente bagnato o umido e nelle vicinanze di liquidi infiammabili.
  Non usare il cavo di alimentazione per trasportare l'utensile. Evitare danni al cavo di alimentazione: oli, solventi e spigoli vivi lo posso n rovinare.
• Tenere in ordine il posto di lavoro.
• Accertarsi che l'interruttore sia spento quando viene inserita la spina di alimentazione.
• Portare indumenti da lavoro adatti. Non portare indumenti ampi e gioielli. Portare una retina nel caso di capelli lunghi.
  Per la propria sicurezza usare solo accessori e utensili ausiliari del produttore dell'elettrotensile.
• Valore di vibrazione secondo la ISO 5349, rilevato pugnatura, sorrisponde a < 2.5m/s^2 .

Istruzioni per il funzionamento della smerigliatrice angolare

La macchina è leggera, facile da maneggiare, provvista di isolamento protettivo e concepita secondo le disposizioni internazionali CEE 20. Si assicura una lunga durata se la manutenzione viene eseguita secondo queste avvertenze.

TENSION

Prima della messa in esercizio controllare che la tensione di rete corrisponda a quellaindicata sulla targhetto.

INTERRUPTORE

Per motivi di sicurezza la smerigliatrice angolare è dotata di un interruptore di sicurezza. Per avviarla premere contemporaneamente l'interruttore a bilico ed il pulsante laterale.

SOSTITUZIONE DELLA MOLA

Togliere la spina dalla presa di alimentazione.

Facile sostituzione della mola grazie all'arresto del mandrino. Premere l'arresto del mandrino e far scattare in posizione la mola. Aprire il dato flangiato con la chiave a pioli. Sostituire la mola di smerigliatura o di troncatura e serrare il dato flangiato con la chiave a pioli.

Attenzione:

Premere l'arresto del mandrino solo se il motore ed il mandrino di sperigliatura sono fermi! Durante la sostituzione della mola I'arresto del mandrino deve rinanere premuto!

Nel caso di mole di smerigliatura o di troncatura sono a 3 mm di spessore, avvitare il dato flangiato con il lato piatto verso la mola.

MANIGLIA GIREVOLE

La manigliacouldenireruotatervosdestra e versosinistra di 90^ .Aquesto scopo tirate un po' indietrola piatra arancione di interblocco eruotateI'impugnatura di 90^ versosinistra oversodestra.

Attenzione! La piastra di interblocco arancione deve scattare in posizione in modo chiaramente audible! Verificate che l'interblocco sia sicuro e nella posizione desiderata.

FUNZIONAMENTO DI PROVA DI UNA MOLA NUOVA

Far funzionare a vuoto per almeno 1 minuto la smeriglitrice angolare con la mola di smerigliatura o di troncatura montata. Se la mola vibra, sostituirla subito.

MOTORE

Il motore delve essere ben ventilato durante il funzionamento, per quello motivo le aperture di areazione devono sempre essere tenute pulite.

MOLE DI SMERIGLIATURA

La mola di smerigliatura o di troncatura non deve superare il diametro prescritto. Prima di usare la mola controllarne il numero giri indicate. Il numero di giri della mola di smerigliatura o di troncatura deve essere magiore del numero di giri a vuoto della smerigliatrice angolare.

Usare solamente mole di smerigliatura o di troncatura che siano omologate per un numero massimo di giri di 11.000min^-1 e per una velocità periferica di 80~m / sec .

AVERTIMENTI PER L'USO

Smerigliatura di sgrossatura

I risultati migliori nella sgrossatura si ottengono ponendo la mola in un angolo che va dai 30^ ai 40^ rispetto alla supericie da smerigliare e spostandola sul pezzo da lavorare con movimenti regolari da destra a sinistra e viceversa.

Smerigliatura di troncatura

Per la troncatura non inclinare la smerigliatrice sul piano di taglio. La mola di troncatura deve presentare uno spigolo di taglio netto. Per troncare pietre dure si consiglia di unsare una mola diamantata.

Non devono venir lavorati materiali contenti amiano!

Per la sgrossatura non usare mai mole per troncare.

DATI TECHNICI

Tensione nominale: 230 V ~ 50 Hz
potenza assorbita: 2000 W
numero giri a vuoto: 6.000 min	-1
ø max. mola: 230 mm
filetto del mandrino motore: M 14
livello di pressione acustica LPA: 90 dB (A)
livello di potenza sonora LWA: 100,6 dB (A)
Vibrazione \(\bar{a}_{\mathrm{w}}\)	3 m/s2
Peso 6,4 kg
Con isolamento protettivo II / [ ]

Posizione della flangia se si impiegano mole per smerigliatura e troncatura

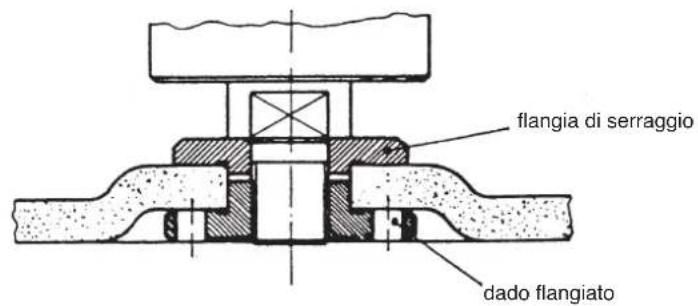

1 Posizione della flangia se si impiega una mola per smerigliatura piegata a gomito o diritta

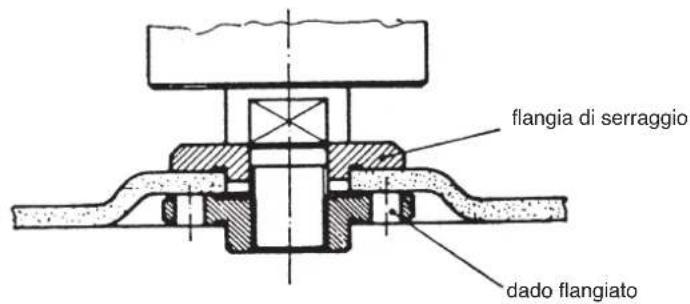

2 Posizione della flangia se si impiega una mola per troncaturaiegata a gomito

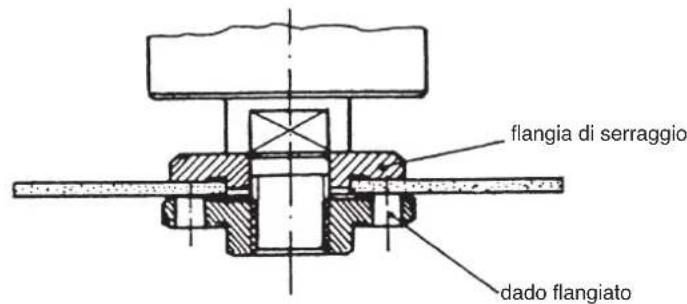

3 Posizione della flangia se si impiega una mola per troncatura diritta

DK

Con riserva di apportare modifiche tecniche

Teknske endringer forbeholds

Iechnickzrrnnyvymazeny

I periodo di garanzia inizia nel glomo dell'acquisto da 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c è alcuna garanzia nel caso di danni successivi.
