BEDIENUNGSANLEITUNG WS 230-3 EINHELL
Art.-Nr.: 44.304.38 I.-Nr.: 01013
Einhell
ws 230-3
D

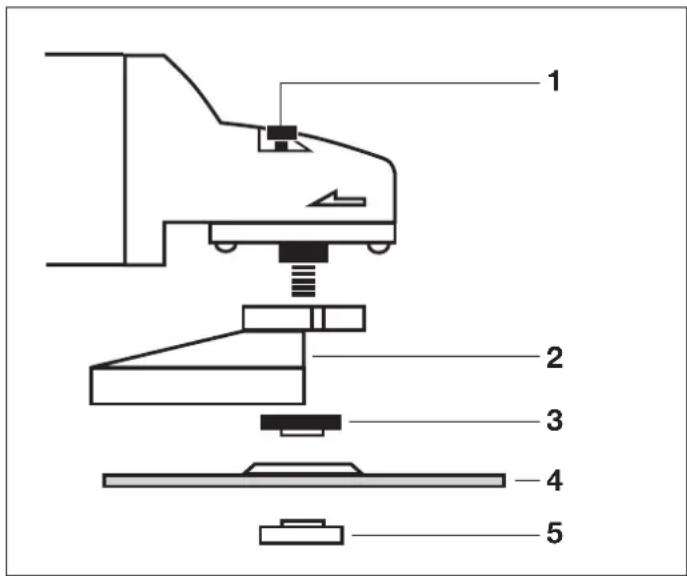

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch
4 Schleifscheibe
5 Flanschmutter *
F
Allgemeine Sicherheitshinweise und Unfallschutz
Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständiglesen und die enthaltenen Hinweise befolgen.
-
Asbesthaltige Materialien dürfen nicht bearerbeitet werden.
-
Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfrei und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden.
Vor allen Arbeitsen an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdoseziehen. - Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinter n von der Maschine wegführren.
- Beim Arbeitsen im Freien dürfen nur dazu zugelassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Qurschnitt von 1,5 mm aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwassergeschützt sein.
Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichen auf. - Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehorschutz und bei stauber-zeugenden Arbeitsen eine Atemschutzmaske.
Der Winkelschleifer dar aus Sicherheitsgrunden nur mit montierter Schutzhaube und Zusatzhandgriff verwendet werden. - Sicherern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).
- Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein.
Entspruchende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.
D
- Achting Brandgefahr! Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine brennbaren Materialien im erweiterten Bereich des Funkenflugs befinden.
- Verwenden Sie nur Original-Ersatzteile.
- Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.
Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschreiben. In thisem Fall sind Schall- und Gehorschutzmaßnahmen für den Bedienden erforderlich. Das Gerausch theseles Elektrowerkzeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen. - Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.
- Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
- Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschadigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
- Halten Sie ihren Arbeitsbereich in Ordnung.
Vergewisern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschelt ist. - Tragen Sie geeignete Arbeitskreidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.
- Verwenden Sie zu ihrer eigenen Sicherheit zur Zubehör und Zusammengeüde des Werkzeug-Herstellers
Der Wert der ausgesendeten Schwingungen wurde nach ISO 5349 ermittelt.
D
Betriebsanleitung für Winkelschleifer
VERWENDUNG
Der Winkelschleifer ist zum Trenn- und Schrupp-schleifen von Metallen und Gestein unter Verwendung der entsprechenden Trenn- oder Schruppscheibe bestimmt.
SPANNUNG
Prufen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.
SCHALTER
Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten die Schalterwippe und den seitlichen Knopf gleichzeitig drucken.
AUSTAUSCH DER SCHLEIFSCHEIBEN
Netzsteckerziehen!
Einfacher Scheibenwechsel durch
Spindelarretierung
Spindelarretierung drucken und Schleifscheibe einrasten lassen. Die Flanschmutter mit dem Stirnlochschluss offnen. Schleif- oder Trennscheibe wechseln und Flanschmutter mit dem Stirnlochschluss festziehen.
Achtung: Spindelarretierung nur bei
stillstehendem Motor und Schleifspindel drucken!
Die Spindelarretierung muß während des Scheibenwechsels gedrück bleiben!
Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.
DREHBARER HANDGRIFF
Der Handgriff kann um 90^ nach links und rechts gedreht werden. Ziehen Sie dazu die orange Vertriegelungsplatte etwas zurück und drehen Sie den Handgriff um 90^ nach links oder rechts.
Achtung! Die orange Verriegelungplatte muß deutlich hörbar einrasten!
PROBELAUF NEUER SCHLEIFSCHEIBEN
Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen setzen. Vibrierende Scheiben sofort austauschen.
MOTOR
Der Motor muß während der Arbeit gut beluftet werden, davon müssen die Luftungsöffnungen immer sauber gehalten werden.
SCHLEIFSCHEIBEN
Die Schleif- oder Trennscheibe darf nie großer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muß*höher sein als die Leerlaufdrehzahl des Winkelschleifers.
Verwenden Sie nur Schleif- und Trennscheiben die für eine mindest Drehzahl von 11.000 min ^-1 und für eine Umfangsgeschwindigkeit vom 80 m/sec. zugelassen sind.
ARBEITSHINWEISE
Schruppschleifen
Der Beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30^ bis 40^ zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.
Trennschleifen
Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Diamant-Trennscheibe.
Asbesthaltige Materialien dürfen nicht bearerbeitet werden!
Verwenden Sie niemals Trennscheiben zum Schruppschleifen.
TECHNISCHE DATEN
| Nennspannung: 230 V ~ 50 Hz | |
| Leistungsaufnahme: 2000 W | |
| Leerlaufdrehzahl: 6.000 min | -1 |
| max. Scheiben Ø: 230 mm | |
| Gewinde der Antriebsspindel: M 14 | |
| Schaldruckpegel LPA: 90 dB (A) | |
| Schalleistungspegel LWA: 100,6 dB (A) | |
| Vibration aW | 3 m/s2 |
| Schutzisoliert II / ☑ | |
| Gewicht 6,4 Kg | |
Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben
1 Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe

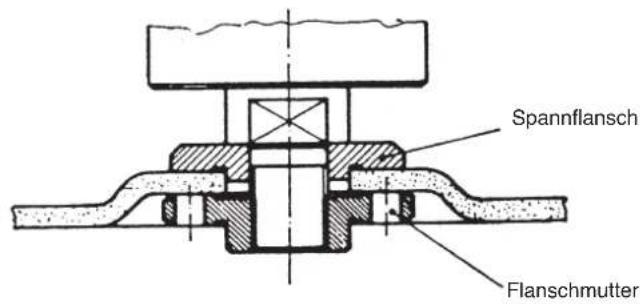

2 Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe

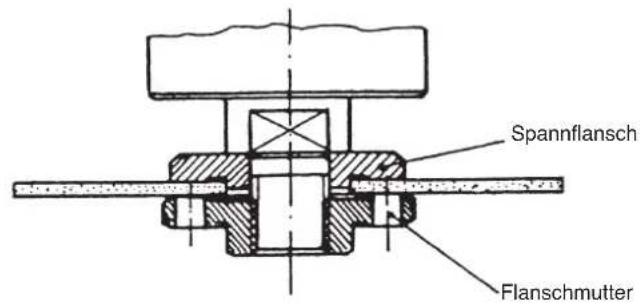

3 Anordnung der Flansche bei Verwendung einer geraden Trennscheibe
