GEBRUIKSAANWIJZING LE-WS 230-4 EINHELL

Gebruiksaanwijzing in acht nemen

Veiligheidsbril dragen

1 Spilvergrendeling
2 Beschermkap
3 Spanflens
4 Slijpschijf
5 Flensmoer *

GB

1 Spindle catch
2 Guard
3 Clamping flange *
4 Grinding wheel
5 Flange nut *

①

Algemene veiligheidsaanwijzingen en ongevallenpreventie

Het werken zonder gevaar en ongevallen met het gereedschap is slechts gewaarborgd als U de veiligsheidsrichtlijnen en de handleiding volledig leest en de daarin voorkomende aanwijzingen naleeft.

• Controleer voor ieder gebruik het toestel, de aansluitkabel en de stekker. Werk enkel met een correct en intact toestel. Beschadigde onderdelen moeten onmidelijk door een elektro-vakman vernieuwd worden.
• Vóór iedere werkzaamheid aan de machine, vóór iedere verwisseling van gereedschap alsook bij niet-gebruik moet de netstekker uit het stopcontact getrokken worden.
• Teneinde een beschadiging van de netkabel te voorkomen, de netkabel altijd naar achteren van de machine wegleiden.
• Bij het werken in open lucht mogen slechts hlervoor goedgekeurde verlengkabels gebruikt worden. De gebruikte verlengkabels moeten een minimum doorsnede van 1,5 mm² hebben. De stekverbindingen moeten van aardingscontacten voorzien en tegen spatwater beschermd zijn.
• Bewaar de gereedschappen veilig en voor kinderen onbereikbaar.
• Draag bij het slijpen, borstelen en snijden altijd een beschembril, veiligheidshand-schoenen en een gehoorbeschemerer en bij stof veroorzakende werkzaamheden een adembeschermmasker.
• Om veiligheidsredenen mag de haakse slijper enkel met gemonteerde beschermkap en extra handgreep gebruikt worden.
• Beveilig het te bewerken werkstuk tegen verschuiven (vastschroeven).
• Bij het bewerken (snijden en slijpen) van steen moet een stofafzuiging gebruikt worden. De stofafzuiging moet voor het afzulgen van stof afkomstig van stenen toegelaten zijn.

- Asbest-houdende materialen mogen niet bewerkt worden.

De overeenkomstige voorschriften ter voorkoming van ongevallen (VBG 119) van de ongevallen-verzekering in acht nemen.
- Let op brandgevaar! Zorg ervoor dat bij het snijden en slijpen van materialen zich geen brandbare materialen in de uitgebreide zone van de wegspringende vonken bevinden.
- Gebruik enkel originele onderdelen.
- Herstellingen mogen enkel door een elektrovakman uitgevoerd worden.
- De geluidsontwikkeling aan de werkplaats kan 85 dB (A) overschrijden. In dit geval zijn maatregelen ter geluidwering en ter bescherming van het gehoor noodzakelijk voor de bediener. Het geluid van dit elektro-gereedschap wordt gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS31-031 (84/537/EG).
- Zorg ervoor dat U bij het werken veilig staat. Vermijd abnormale lichaamshoudingen.
- Stel Uw elektro-gereedschap niet bloot aan de regen. Gebruik elektro-gereedschappen niet in een natte of vochtige omgeving en niet in de nabijheid van brandbare vloeistoffen.
- Draag het elektro-gereedschap niet aan de netkabel. Bescherm de netkabel tegen beschadiging door olie, oplosmiddelen en scherpe kanten. Draag het elektro-gereedschap niet aan de kabel.
● Hou Uw werkplaats in orde.
- Vergewis U zich dat de schakelaar uitgeschakeld is als U de machine aan het stroomnet aansluit.
- Draag de gepaste werkkledij. Draag geen wijde kledij en geen sieraden. Draag bij lang haar een haarnet.
- Gebruik voor Uw eigen veiligheid slechts accessoires en hulpapparaten van de fabricant van het gereedschap
● Trillingswaarde gemeten aan hat handvat volgens ISO 5349.

NL

Handleiding voor haakse slijper

De machine is licht en handig; ze is beschermend geïsoleerd en opgebouwd volgens de internationale voorschriften CEE20. De machine heeft een lange levensduur, indien ze volgens deze instructies onderhouden wordt.

SPANNING

Controleer vóór ingebruikneming of de spanning aangeduid op het kenplaatje overeenkomt met de netspanning.

Schakelaar

De haakse slijper is voorzien van een veiligheids- schakelaar ter voorkoming van ongelukken. Om in te schakelen, de schulf op de schakelaar naar voren schuiven en omlaagdrukken. Om uit te schakelen, de schakelaar loslaten.

VERWISSELEN VAN SLIJPSCHIJVEN

Netstekker uit het stopcontact trekken.

Eenvoudige verwisseling van schijf door spilvergrendeling. De spilvergrendeling indrukken en de slijpschijf vergrendelen. De flensmoer met behulp van de voorgatsleutel open draaien. Verwissel van slijp- of snijschijf en draai dan de flensmoer met de voorgatsleutel weer vast.

Let op!

De spilvergrendeling slechts bij stilstaande motor en slijpspil drukken!

De spilvergrendeling moet U bij het verwisselen van schijf blijven drukken.

Bij slijp- of snijschijven tot ongeveer 3 mm dikte de flensmoer met de vlakke kant naar de slijp- of snijschijf vastschroeven.

PROEFDRAAIEN VAN NIEUWE SLIJPSCHIJVEN

De haakse slijper met gemonteerde slijp- of snijschijf minstens 1 minuut vrij laten lopen. Vibrerende schijven onmiddellijk vervangen.

MOTOR

De motor moet tijdens de bewerking goed verlucht worden. Daarom moeten de verluchtingsopeningen altijd schoon gehouden worden.

SLIJPSCHIJVEN

De slijp- of snijschijf mag nooit groter zijn dan de voorgeschreven diameter.

Controleer vóór het gebruik van de slijp- of snijschijf haar aangeduid toerental. Het toerental van de slijp- of snijschijf mag nooit hoger zijn dan het

nullasttoerental van de haakse slijper.

Gebruik enkel slijp- of snijschijven die toegelaten zijn voor een minimum toerental van 11.000 min ^-1 en voor een omtreksnelheid van 80 m/sec.

WERKWIJZE

Schrobslijpen

Het best resultaat bij het schrobslijpen word bereikt als U de slijpschijf in een hoek van 30° tot 40° ten opzichte van het slijpvlak aanzet en gelijkmatig over het werkstuk heen en weer beweegt.

Snijslijpen

Bij het snijden de haakse slijper niet in het snijvlak kantelen. De snijschijf moet een intacte snijrand hebben.

Voor het snijden van hard gesteente gebruikt U het best een diamant-snijschijf.

Asbest-houdende materialen mogen niet bewerkt worden!

Gebruik nooit snijschijven voor het schrobslijpen.

TECHNISCHE GEGEVENS

Nominale spanning : 230 V \~ 50 Hz

Opgenomen vermogen : 2000 Watt

Toerental onbelast : 6.500 min

Max. schijfdiameter : 230 mm

Draad aandrijfspil : M 14

Geluidsdrukniveau LPA : 94,8 dB (A)

Geluidsprestatieniveau LWA : 107,8 dB (A)

Trillingen _w 2,5 m/s ^3

Gewicht 5,5 kg

Randgeaard II / ☐

Plaatsing van de flensen bij gebruik van slijpschijfen en snijschijven

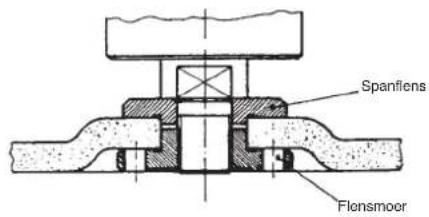

1 Plaatsing van de flensen bij gebruik van een gebogen of rechte slijpschijf

Spanflens Flonsmoor

2 Plaatsing van de flensen bij gebruik van een gebogen snijschijf

Spanflens Flensmoer

3 Plaatsing van de flensen bij gebruik van een rechte snijschijf

Spanflens Flensmoer

NL

15

|

De garantieduur beginnt op de koopdatum en bedraagt 2 jaare.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het

arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.
