HASZNÁLATI ÚTMUTATÓ LE-WS 230-4 EINHELL

Vegye figyelembe a hasznalati utasítast.

Uvažite naputak za uporabu

Használjon védőszemüveget

Nosite zaštitne naočale

1 Tengeliröazítö
2 Védöburok
3 Fogatkarima
4 Csiszolókorong
5 Karimás anya *

D

Általános biztonsági utalások és balesetvédelem

Egy baleset és veszélymentes munka a gépp csakis akkor van garantálva, ha a biztonsági utalásokat és a használati utasításokat végig olvassa és a benne tartalmazott utalásokat be

• Minden használat előtt vizsgálja meg a gépet, a csatlakozórészt és a hálózati dugót. Csak egy hibátlan és sérületlen géppel dolgozzon. Megsérült részeket egy elektronikai szakemberrel azonnal ki kell cseróltotni.
• A hálózati dugót mindég húzza ki a dugaszolóaljzatból, ha a gépen dolgozik, ha szerszámol cserél és ha nem használja a gépel.
• A hálózati kábel sérülésének elkerüléséért a hálózati kábelt a géptől mindég hátrafelé vezesse el.
• A szabadban levő munkálatoknál csakis az arra engedélyezett hosszabbitókábeleket szabad használni. A használt kábeleknek legalább 1,5 mm² átmérőjünek kell lenniük. A dugós összekötőknek védőérintkezősnek és fröccsenővíz védettnék kell lenniük.
• Tárolja gépeit biztonságban és a gyerekek számára elérhetetlen helyen.
• Csiszolásnál, kefélésnél és szétválasztásnál viseljen mindég védőszeműveget, biztonsági kesztyüket és egy zajcsökkentő fülvédöt úgymint poros munkáknál pormaszkot.
• A szögletköszörülőt biztonsági okokból csak felszerelt védöburkolattal és a pót foggantyúval szabad használni.
• Biztosítsa a megmunkálandó munkadarabot elcsúszás ellen (odarōgzíteni).
• Kö megmunkálásnál (választani vagy csiszolní) muszáj egy porelszívót használni. Á porelszívó köpor elszívására kell hogy legyen engedélyezve.
• Azbeszt tartalmú anyagot nem szabad megmunkálni.

Kérjük a szakszervezeti szövetség megfelelő baleset megelözési előírását (VBG 119) figyelembe venni.

- Vigyázat tüzveszély! Ügyeljen arra, hogy

anyagok választásánál és csiszolásánál gyullékony anyagok ne legyenek a kibővitett szikra szállási térben.

• Csakis originális pótalkatrészeket használjon.
• Javitásokat csakis egy elektronikai szakember végezheti el.
  ● A munkahelyen a zajkifejtés tülépheti a 85 dB-l (A). Ebben az esetben az üzemeltelik részére hang- és fulvédési intézkedésre van szükség. Ennek az elektromos szerszámnak a zaját a IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31-031 (84/537/EWG) szerint mérik.
• Ügyeljen egy biztos állásra. Kerülje el az abnormális testartásokat.
• Elektromos szerszámját ne tegye ki essőnek. Ne használja az elektromos szerszámokat vizes vagy nedves helyen és gyullékony fojadékok közelében sem.
• Ne horgya az elektromos szerszámját a hálózati kábelnál fogva. Óvja a hálózati kábelt az olaj, oldószerek vagy éles szélek általi sérülésektől. Ne horgya az elektromos szerszámját a kábelnál fogva.
  ● Tartsa a munkahlyét rendben.
• A gép hálózatra való csatlakozása előtt, győződjön meg arról, hogy a gép ki van kapcsolva.
• Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszert. Horgyon hosszú hajnál egy hajhálót.
• Saját biztonsága érdekében csak a szerszámelőállító tartozékait és toldalégépeit használja.
• A kibocsájtott rezgő mozgások értéke az 5349-es ISO alapján lett mérve.

Használati utasítás

szögletköszörülőhöz

ALKALMAZÀS

A szögletköszörülő, a megfelelő választó- vagy nagyolótárcsa felhasználásával, anyagok és kövek választó és nagyoló köszörülésre van meghatározva.

Feszültség

Használatba vétele előtt ellenőrizze, hogy a tipustáblán megadott feszülség egyezik e a hálózati feszültséggel.

KAPCSOLÓ

A szögletcsiszoló, a baleset elkerülésének érdekében, egy biztonsági kapcsolóval van felszerelve. Bekapcsoláshoz a kapcsolón levő tolázárat előretolni és lenyomni. A kikapcsoláshoz engedje el a kapcsolót.

A csiszolótárcsa klcserélése

A hálózati dugót kihúzni!

Egyszerű tárcsacsere a tengely reteszelő által. A tengely reteszelöt nyomni és a csiszolótárcsát bekattantatni. A karimás anyát a homloklukú kulcsal kinyítni. A csiszoló- vagy szétválasztótárcsát kicserélni és a karimás anyát a homloklukú kulcsal szorosra meghúzni.

Figyelem!

A tengely reteszelőt csak álló motornál és csiszoló tenglynél megnyomni! A tekercs csere alatt a tengely reteszelőnek lenyomva kell lennie! A kb. 3 mm vastagságig terjedő csiszoló- vagy szétválasztótárcsáknal, a karimás anyát a sima oldalával a csiszoló- vagy szétválasztótárcsa felé felcsavarozni.

PRÓBAFUTÁS ÚJ CSISZOLÓTÁRCSÁKNÁL

A szögletcsiszolót montírozott csiszoló- vagy szétválasztótárcsával hagyni kell legalább 1 percig üresben futni. Vibráló tárcsákat azonnal kicserélni.

CSISZOLÓTÁRCSÁK

A csiszoló- vagy szétválasztótárcsának sohasem szabad az előírt átmérönél nagyobbnak lennie. A csiazoló- vagy szétválasztótárcsák betevése előtt ellenőrizze a megadott fordulatszámát. A csiszoló- vagy szétválasztótárcsa fordulatszámának magassabnak kell lennie a szögletcsiszolóétól.

Csak olyan csiszoló- és szétválasztótárcsákat

használyon amelyek 11.000 /perc -1 maximális fordulatszámig és 80 m/sec forgási sebességig vannak engedélyezve.

MUNKAUTALÁSOK

Nagyoló csiszolás

A legjobb sikert a nagyoló csiszolásnál akkor lehet elérni, ha a csiszolótárcsát a csiszolósíkhoz 30° -tól 40° -igi szögben helyezzük rá és eggyenletessen a munkadarabon ide - oda mozgaljuk.

Szétválasztótárcsák

A szétválasztó munkáknál a szögletcsiszolót a vágósíkban nem beleakasztani. A szétválasztótárcsának egy tiszta vágószélet muszáj felmutatnia. Kemény kö szétválasztásához legjobb ha egy gyémánt - szétválasztótárcsát használ.

Azbeszt tartalmú anyagokat nem szabad megmunkálni!

Ne használjon sohasem szétválasztótárcsákat nagyoló csiszoláshoz.

TECHNIKAI ADATOK

Feszültség rendszer: 230 V \~ 50 Hz

Teljesítményfelvétel: 2000 W

Üresjárati fordulatszám: 6.500 / perc

max. tárcsa ∅: 230 mm

Hajtóorsómenet: M 14

Hangnyomásmérték LPA: 94,8 dB (A)

Hangtelyesítménymérték LWA: 107,8 dB (A)

Védöizolálva: II / ☐

Súly 5,5kg

H

H

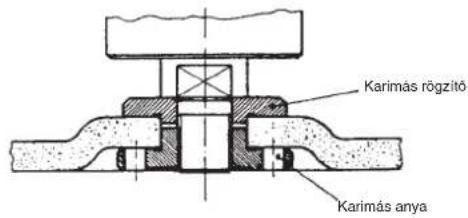

A karimák felsorakoztatása csiszoló- és szétválasztótárcsák használatánál
1 A karimák felsorakoztatása egy könyökös vagy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya

2 A karimák felsorakoztatása egy könyökös szétválasztó tárcsánál

Karimás rögzítő Karimás anya

3 A karimák felsorakoztatása egy egyenes csiszoló tárcsánál

Karimás rögzítő Karimás anya

30

Opće sigurnosne upute i sprečavanje nezgoda

A garancia időtartama 2 év és a vásárlás napjával kezdődik.

A szavatosság csakis a kivitelezési hiányokra vagy az anyagi és működési hibákra terjed ki.

A szükséges pótalkatrészeket és a munkaidőt nem számítiuk fel.

Nem szavatolunk a másodlagos károkért.

Az Ön vevőszolgálati partnere.
