| Type de produit | Meuleuse d'angle |
| Marque | Einhell |
| Modèle | LE-WS 230-4 |
| Tension nominale | 230 V ~ 50 Hz |
| Puissance absorbée | 2000 W |
| Vitesse à vide | 6500 tr/min |
| Diamètre maxi de meule | 230 mm |
| Filetage de broche | M 14 |
| Poids | 5,5 kg |
| Niveau de pression acoustique (LPA) | 94,8 dB(A) |
| Niveau d'intensité acoustique (LWA) | 107,8 dB(A) |
| Vibration (a_w) | 2,5 m/s² |
| Double isolation | Oui (classe II) |
| Système d'arrêt de broche | Oui |
| Interrupteur de sécurité | Oui |
| Capot de protection | Inclus |
| Poignée supplémentaire | Incluse |
| Type de disque | Meules et meules tronçonneuses |
| Applications | Dégrossissage, coupage, ponçage |
FOIRE AUX QUESTIONS - LE-WS 230-4 EINHELL
Questions des utilisateurs sur LE-WS 230-4 EINHELL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Broyeur au format PDF gratuitement ! Retrouvez votre notice LE-WS 230-4 - EINHELL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LE-WS 230-4 de la marque EINHELL.
MODE D'EMPLOI LE-WS 230-4 EINHELL
Veuillez respecter les indications du mode d'emploi
Utilisez des lunettes de protection
1 Dispositif d'arrêt de la broche
2 Carter de protection
3 Flasque
4 Meule
5 Ecrou de serrage *
NL
Consignes générales de sécurité et de prévention des accidents
Vous ne pourrez travailler sûrement et sans aucun risque avec l'appareil que si vous lisez entièrement les consignes de sécurité et le mode d'emploi et si vous en respectez les instructions.
- Contrôlez, avant chaque utilisation, l'appareil, le câble de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommagé. En cas de dégâts, les pièces endommagées doivent être remplacées tout de suite par un électricien confirmé.
- Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
- Afin d'éviter des dégâts au câble secteur, guidez toujours le câble secteur vers l'arrière de l'appareil.
- Si vous travaillez en plein air, n'utilisez que les câbles de rallonge homologués à cet effet. Les câbles de rallonge utilisés doivent avoir une section transversale minimale de 1,5 mm ^2 . Les connecteurs enfichables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
- Gardez les outils dans un endroit sûr, hors de portée des enfants.
- Portez des lunettes protectrices, des gants de protection et un protège-oreilles pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produisant beaucoup de poussière.
- Pour des raisons de sécurité, la meuleuse d'angle ne peut être utilisée que si elle est équipée de son capot de protection et de sa poignée supplémentaire.
- Veillez à ce que la pièce à usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
- Il faut utiliser un dispositif d'aspiration des poussières pour l'usinage (coupage et ponçage) de pierre. Ce dispositif d'aspiration doit être homologué pour aspirer la poussière incombustible.
- Utilisez seulement des pièces de rechange originales.
- Il est interdit d'usiner des matériaux contenant de l'amiante!
Respectez la consigne de prévention d'accidents correspondante (en Allemagne: VBG 119) de l'association professionnelle concernée!
- Attention - Risque d'incendle! Pendant les travaux de coupage et de ponçage, veillez à ce que pas de matériaux combustibles ne se trouvent dans la zone étendue de projection d'escarbilles.
- Seul un électricien confirmé est autorisé à effectuer des réparations.
- Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe. Le niveau de bruit de cet outil électrique est mesuré selon IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/537/CEE).
- Gardez votre position de sécurité. Evitez des positions anormales du corps.
- N'exposez pas votre appareil électrique à la pluie. N'utilisez pas les appareils électriques dans une atmosphère humide, ni à proximité de liquides inflammables.
- Ne portez pas l'appareil électrique par le câble secteur. Protégez le câble secteur contre l'endommagement par de l'huile, des solvants et des arêtes aigues. Ne saisissez pas le câble de l'appareil électrique.
● Gardez votre lieu de travail en ordre. - Vérifiez que l'interrupteur soit en position hors circuit lorsque vous connectez l'appareil au secteur.
- Portez des vêtements de travail appropriés. Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
- Pour votre propre sécurité, n'utilisez que les accessoires et les appareils auxiliaires produits par le fabricant de cet appareil.
- La valeur de vibration mesureé sur la poignée selon ISO 5349.
Mode d'emploi pour meuleuse d'angle
La machine est légère et facile à manier; elle est munie d'une double isolation et conçue selon les prescriptions internationales CEE 20. Si la machine est maintenue selon les règles suivantes, elle aura une longue durée de vie.
TENSION
Vérifiez avant la mise en service si la tension indiquée sur la plaque signalétique correspond à la tension secteur.
INTERRUPTEUR
La meuleuse d'angle est équipée d'un interrupteur de sécurité pour la prévention contre les accidents. Pour la mise en circuit, pousser le coulisseau sur l'interrupteur en avant et appuyer dessus pour l'enfoncer. Pour la mise hors circuit, relâcher l'interrupteur.
REEMPLACER LES MEULES
Retirez la fiche secteur
Remplacement aisé des meules grâce au dispositif d'arrêt de broche.
Poussez ce dispositif d'arrêt et faites enclencher la meule. Ouvrez l'écrou à bride au moyen de la clé à ergots.
Remplacez la meule ou la meule à tronçonner et serrez bien
l'écrou à bride au moyen de la clé à ergots.
Attention
Poussez le dispositif d'arrêt de broche seulement si le moteur et la broche sont arrêtés! Veillez
à ce que le dispositif d'arrêt de broche soit poussé pendant le remplacement de la meule! Si vous utilisez des meules ou des meules
tronçonneuses d'une épaisseur maximale de 3 mm, vissez l'écrou à bride de sorte que le côté plan soit dirigé vers la meule ou la meule tronçonneuse.
MARCHE D'ESSAI DE NOUVELLES MEULES
Faites tourner la meuleuse d'angle sans charge avec la meule ou la meule tronçonneuse montée pendant une minute au minimum. Remplacez tout de suite des meules vibrantes.
MOTEUR
Il faut que le moteur soit bien ventilé pendant le travail; c'est pourquoi les fentes de ventilation doivent rester toujours propres.
MEULES
Le diamètre de la meule ou de la meule tronçonneuse ne doit jamais dépasser le diamètre préconisé.
Avant d'utiliser la meule ou la meule tronçonneuse,
vérifiez sa vitesse de rotation spécifiée. Il faut que la vitesse de la meule ou de la meule tronçonneuse soit plus grande que la vitesse au ralenti de la meuleuse d'angle.
Utilisez exclusivement des meules ou des meules tronçonneuses homologuées pour une vitesse de rotation minimale de 11.000 tr./mn. et pour une vitesse circonférentielle de 80 m/sec.
CONSIGNES DE TRAVAIL
Dégrossissage
Le travail de dégrossissage sera le plus efficient si vous mettez la meule à un angle de 30° à 40° par rapport au plan de ponçage et la passez par-dessus la pièce à usiner avec un mouvement de va-et-vient.
Coupage
Pendant les travaux de coupage, n'inclinez pas la meuleuse d'angle dans le plan de coupe. Il faut que la meule tronçonneuse présente une arête de coupe nette.
Il vaut mieux utiliser une meule diamantée pour couper des pierres dures.
Il ne faut pas usiner des matériaux contenant de l'amiante.
N'utilisez jamais des meules tronçonneuses pour le dégrossissage!
CARACTERISTIQUES TECHNIQUES
| Tension nominale: 230 V ~ 50 Hz | |
| Puissance absorbée: 2000 W | |
| Vitesse au ralentil: 6.500 tr./mn. | |
| Diamètre maxi de meule: 230 mm | |
| Filetage de la broche motrice: M 14 | |
| Niveau de pression acoustique LPA: 94,8 dB(A) | |
| Niveau d'intensité acoustique LWA: 107,8 dB(A) | |
| Vibration a_w | 2,5 m/s ^2 |
| Poids 5,5 kg | |
| A double isolation II / [IMAGE] | |
F
F

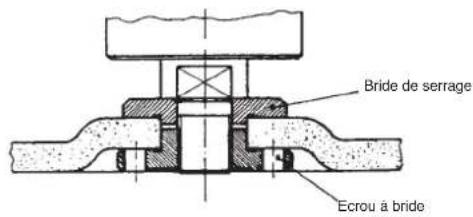

Disposition des brides en cas d'utilisation de meules et de meules tronçonneuses
1 Disposition des brides en cas d'utilisation d'une meule contre-coudeé ou droite
2 Disposition des brides en cas d'utilisation d'une meule tronçonneuse contre-coudeé
3 Disposition des brides en cas d'utilisation d'une meule tronçonneuse droite
12
NL
Vibrálás a _w : 2,5 m / s 2
Le soussigné déclare au nom de l'entreprise la c produit avec les directives et normes suivantes.
La période de garantie commence à partir de la date d'achat et dure 24 mois.
Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.
Les pièces de rechange requises et les heures de travail ne seront pas facturées.
Pas de prise en charge de garantie pour les
dommages survenus ultérieurement.
Votre service après-vente.
