Producttype	LED-projector met bewegingsdetector
Merk	Livarno Lux
Model	IAN 315459
Voeding	230 V ~ 50 Hz
Opgenomen vermogen	18 W
Lamp type	30 x LED 0,5 W (niet vervangbaar)
Detectiehoek	ca. 180°
Detectiebereik	max. 10 m
Instelbare verlichtingsduur	van 10 s tot 5 min
Instelbare schemerdrempel	van 10 lx tot 20.000 lx
Beschermingsklasse	I
Beschermingsgraad	IP44 (bescherming tegen spatwater)
Afmetingen	15,5 x 17,5 x 14,5 cm
Gewicht	ca. 460 g
Aanbevolen montagehoogte	1,8 - 2,5 m
Gebruik	Binnen en buiten
Meegeleverd materiaal	Projector, detector, pluggen, schroeven, beugel, aansluitmateriaal
Garantie	3 jaar
Certificeringen	TÜV SÜD / GS

Veelgestelde vragen - IAN 315459 Livarno Lux

Hoe monteer ik de LED-projector?

Boor twee gaten van ∅8 mm in de muur volgens de mal van de montagebeugel, steek de pluggen erin, bevestig de beugel met de schroeven, sluit vervolgens de aansluitdoos aan op het elektriciteitsnet (door een elektricien) en schroef de projector op de beugel.

Hoe sluit ik de projector aan op het elektriciteitsnet?

De aansluiting moet door een elektricien worden uitgevoerd. Open de aansluitdoos, sluit de draden aan op de klemmenstrook (L voor fase, N voor nul, ⊥ voor aarde) volgens de markeringen en sluit deze weer.

Hoe stel ik de bewegingsdetector in?

Gebruik de draaiknoppen TIME en LUX onder de detector. TIME stelt de verlichtingsduur in (10 s tot 5 min), LUX stelt de helderheidsdrempel in (10 lx tot 20.000 lx).

Hoe stel ik de verlichtingsduur in?

Draai de knop TIME met de klok mee om de duur te verlengen (van 10 s tot 5 min).

Hoe stel ik de helderheidsdrempel in?

Draai de knop LUX met de klok mee om de drempel te verhogen. Op het maansymbool reageert de detector alleen 's nachts (20 lx). Op het zonnesymbool reageert hij tot 20.000 lx.

Wat te doen als de projector niet aangaat?

Controleer de stroomvoorziening, de detectorinstelling (LUX op dagmodus om te testen) en het detectiegebied. Zorg ervoor dat er geen obstructie is.

Hoe reinig ik de projector?

Schakel eerst de stroom uit. Reinig met een licht vochtige, pluisvrije doek en een mild middel. Dompel nooit onder in water.

Zijn de LED's vervangbaar?

Nee, de LED's zijn niet vervangbaar. Aan het einde van de levensduur moet de projector volledig worden vervangen.

Wat is de garantie op de projector?

3 jaar vanaf aankoopdatum. Bewaar de kassabon. De garantie dekt materiaal- en productiefouten, maar niet schade door oneigenlijk gebruik.

Waar vind ik de volledige handleiding?

De handleiding is gratis beschikbaar als PDF op notice-facile.com. U kunt deze downloaden of een vertaling aanvragen.

GEBRUIKSAANWIJZING IAN 315459 Livarno Lux

Montage-, bedienings- en veiligheidsinstructies

FR BE

NL / BE Montage-, bedienings- en veiligheidsinstructies Pagina 20

Legenda van de gebruikte pictogrammen....Pagina 21

Inleiding ......Pagina 21

Correct gebruik ......Pagina 21

Beschrijving van de onderdelen....Pagina 21

Technische gegevens....Pagina 22

Omvang van de levering....Pagina 22

Algemene veiligheidsinstructies....Pagina 22

Voor de montage....Pagina 23

Montage....Pagina 24

Ingebruikname ......Pagina 25

Bewegingsmelder instellen....Pagina 25

Verlichtingsduur instellen ......Pagina 25

Daglichtniveau instellen....Pagina 25

Bewegingsmelder instellen....Pagina 25

Reiniging en onderhoud....Pagina 25

Afvoer......Pagina 26

Garantie ......Pagina 26

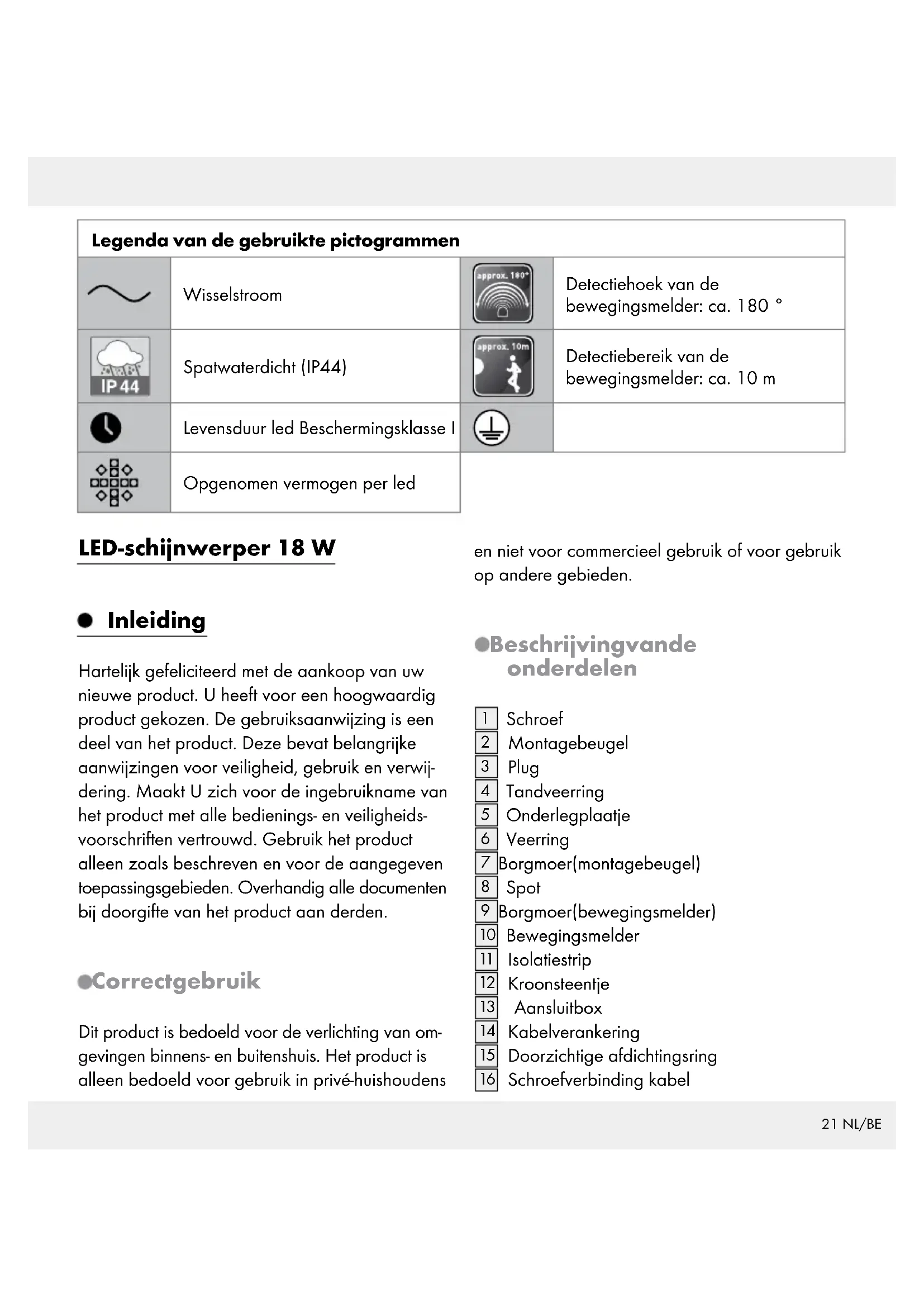

Legenda van de gebruikte pictogrammen
	Wisselstroom		Detectiehoek van de bewegingsmelder: ca. 180 °
	Spatwaterdicht (IP44)		Detectiebereik van de bewegingsmelder: ca. 10 m
	Levensduur led Beschermingsklasse I
	Opgenomen vermogen per led

LED-schijnwerper 18 W

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

Correctgebruik

Dit product is bedoeld voor de verlichting van omgevingen binnens- en buitenshuis. Het product is alleen bedoeld voor gebruik in privé-huishoudens

en niet voor commercieel gebruik of voor gebruik op andere gebieden.

- Beschrijvingvande onderdelen

1 Schroef
2 Montagebeugel
3 Plug
4 Tandveerring
5 Onderlegplaatje
6 Veerring
7 Borgmoer(montagebeugel)
8 Spot
9 Borgmoer(bewegingsmelder)
10 Bewegingsmelder
11 Isolatiestrip
12 Kroonsteentje
13 Aansluitbox
14 Kabelverankering
15 Doorzichtige afdichtingsring
16 Schroefverbinding kabel

17 Bevestigingsschroef (aansluitbox)
18 Afdichtingsring
19 Draairegelaar TIME
20 Draairegelaar LUX

Technischegegevens

Voedingsspanning:230V\~ 50 Hz

Opgenomen vermogen: 18 W

Verlichtingsmiddel: 30 x 0,5 W led

Schemerschakelaar:instelbaarvan

10|x - 20.000|x

Verlichtingsduur: instelbaar van ca. 10 s +/- 5 s - 5 min +/- 1min

Registratiehoek van de

bewegingsmelder: ca.180° horizontaal

Reikwijdte van de

bewegingsmelder: maximaal10m

Projectie-oppervlak: max. 15,5 x 17,5 cm

Montagehoogte: ca. 1,8–2,5 m

TÜV SÜD- / GS-gecertificeerd

• Omvang van de levering

Controleer de levering altijd direct na het uitpakken op volledigheid en optimale staat van het product.

1 LED-schijnwerper met bewegingsmelder
2 pluggen (∅ 8 mm)
2 schroeven (∅ 5 mm × 50 mm)
1 montagebeugel
1 kabelverankering
2 tandveerringen
2 onderlegplaatjes
2 veerringen
2 borgmoeren
1 gebruiksaanwijzing

Algemene veiligheidsinstructies

MAAK U VOOR DE EERSTE INGEBRUIKNAME VAN HET PRODUCT MET ALLE BEDIENINGS- EN VEILIGHEIDSVOORSCHRIFTEN VERTROUWD! GEEF ALLE DOCUMENTEN MEE WANNEER U HET PRODUCT AAN DERDEN DOORGEEFT!

LEVENSGEVAAR EN KANS OP ONGEVALLEN BIJ KLEU- TERS EN KINDEREN! Laat kin-

deren nooit zonder toezicht hanteren met het verpakkingsmateriaal. Er bestaat kans op verstikking door verpakkingsmateriaal. Kinderen onderschatten de gevaren vaak. Houd het product altijd buiten bereik van kinderen.

Dit product kan door kinderen vanaf 8 alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geïnstrueerd werden met betrekking tot het veilige gebruik van het product en zij de

hieruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het product spelen. Reiniging en onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

■ VERSTIKKINGSGEVAAR! Kinderen kunnen meegeleverde kleine onderdelen (bijv. schroeven) inslikken en hierin stikken. Houd kinderen tijdens de montage bij het werkbereik vandaan.
De leds kunnen niet worden vervangen.
Mochten de led's aan het einde van hun levensduur uitvallen, dan dient het gehele product te worden vervangen.

Levensgevaar door elektrische schok

■ Controleer het product altijd op eventuele beschadigingen voordat u het aan de stroom aansluit. Gebruik het product nooit wanneer u een beschadiging heeft geconstateerd.
- Controleer voor de montage, of de ter beschikking staande spanning overeen komt met de benodigde bedrijfsspanning van het product (230V\~50 Hz). Monteer het product niet, als dit niet het geval is.

⚠️ VOORZICHTIG! GEVAAR VOOR BRANDWONDEN! Zorg ervoor dat het product uitgeschakeld en minimaal 15 minuten afgekoeld is voordat u het aanraakt. Het product kan een grote hitte ontwikkelen.

BRANDGEVAAR! Monteer het product op een afstand van minimaal 1,0 m van verlichte

materialen. Een overmatige warmteontwikkeling kan tot brand leiden.

• Het product mag alleen met de geïntegreerde led-ballast worden gebruikt.
• Het product verbruikt nog een geringe hoeveelheid stroom als het product is uitgeschakeld, maar met het elektriciteitsnet verbonden is. Om het product volledig uit te schakelen schakelt u de hoofdzekering uit.

- Voor de montage

Opmerking: verwijder al het verpakkingsmateriaal van het product.

Belangrijk: Laat de installatie uitvoeren door een opgeleide elektricien of een voor elektro-in- stallaties bevoegde persoon. Deze moet op de hoogte zijn over de eigenschappen van het product en aansluitbepalingen.

• Controleer voor de installatie dat de leiding, waaraan het product wordt aangesloten, geen spanning heeft. Verwijder hiervoor de zekering of schakel de betreffende installatie-automaat in de groepenkast uit (0-stand).
• Controleer de spanningsvrijheid met een spanningzoeker.
  Het meegeleverde montagemateriaal (schroeven 1 en pluggen 3) is geschikt voor normaal metselwerk. Informeer u ook over welk montagemateriaal voor de door u gekozen montage-ondergrond geschikt is. Informeer u indien nodig hierover bij een specialist.

- Montage

Controleer dat u niet op stroom-, gas- of waterleidingen stoot als u in de wand boort. Raadpleeg de gebruiksaanwijzing van uw boormachine en neem alle veiligheidsinstructies in acht. Anders bestaat er kans op de dood of op letsel als gevolg van een elektrische schok.

Let tijdens de keuze van de montageplek op de volgende dingen:

Controleer, of de spot het gewenste gebied verlicht. U kunt de spot 8 verticaal bewegen.
Zorg ervoor dat de bewegingsmelder het gewenste gebied registreert. De bewegingsmelder 10 heeft een detectiebereik van max. 10 m bij een registratiehoek van ca. 180° (afhankelijk van de montagehoogte - ideaal is een hoogte van 1,80-2,50 m) (afb. D, E, F).
☐ Let erop dat de bewegingsmelder 10, s nachts niet door straatverlichting wordt verlicht. Dit kan de werking beïnvloeden.
Gebruik de montagebeugel als sjabloon, om de boorgaten op de wand te markeren. Zorg ervoor, dat zich geen stroomkabels of draden in dit gedeelte van de wand bevin- den. Boor de twee bevestigingsgaten (Ø 8 mm) en steek de pluggen 3 erin. Be- vestig de montagebeugel 2 met behulp van de schroeven 1 en controleer de vaste be- vestiging.
Open de aansluitbox, door met behulp van een kruiskopschroevendraaier de bevestigingsschroeven 17 van de aansluitbox 13 los te draaien (afb. B).

De schroefverbinding van de kabel moet worden losgemaakt, waarna u een flexibele kabel bijv. van het type H05RN-F 3G 1,0 mm² door de aansluiting van de kabel 16 in de aansluitbox 13 steekt.

Open het kroonsteentje 12, door met een platte schroevendraaier de fixeerschroeven los te draaien.

Voorzie de aders van de kabel van adereindhulzen. Breng ook de kabelverankering 14 aan de kabel aan en fixeer deze met een tang (afb. B). Verbind deze met het kroonsteentje 12 in de aansluitbox 13. Let hierbij op de markering van het kroonsteentje 12 (L voor de fasedraad, N voor de nuldraad en ⊕ voor de aarddraad) (afb. B). Sluit het kroonsteentje 12 weer, door de fixeerschroeven weer vast te draaien.

Belangrijk: als de externe, flexibele kabel of de kabel van deze lamp beschadigd is, mag deze uitsluitend door de fabrikant of zijn klantenservice of een soortgelijk gekwalificeerde persoon worden vervangen om mogelijk gevaar te vermijden.

Sluit de aansluitb 13 weer, door de bevestigingsschroeven 17 vast te draaien.

□ Breng de sp8t aan de montagebeugel 2 aan met behulp van de borgmoeren 7, veerringen 6, onderlegplaatjes 5, tand-veerringen 4 (zie afb. A).

Plaats de zekering weer terug of schakel de leidingbeschermende schakelaar weer aan (I-stand).

- Ingebruikname

Bewegingsmelderinstellen

Afhankelijk van de vooraf ingestelde waarden van de bewegingsmelder 10 gaat het product gedurende een bepaalde tijd aan, zodra de bewegingsmelder 10 een beweging registreert. Deze vooraf ingestelde waarden worden met behulp van de twee regelaars aan de onderkant van de bewegingsmelder 10 uitgevoerd (afb. C).

- Verlichtingsduurinstellen

Draai de draairegelaar TIM12 aan de onderkant van de bewegingsmelder 10 met de klok mee om de verlichtingsduur te verhogen. De verlichtingsduur kunt u in een tijdsruimte van ca. 10 s +/- 5 s tot 5 min +/- 1 min instellen.

Draai de draairegelaar LUX 20 aan de onderzijde van de bewegingsmelder 10 met de klok mee, om het daglichtniveau te verhogen: In de positie (reageert de bewegingsmelder alleen ,s nachts (bij ca. 20 lx). In de positie * reageert de bewegingsmelder ook bij daglichtniveau, zolang ca. 20.000 lx niet wordt overschreden.

Bewegingsmelderinstellen

Opmerking: u dient deze instelling tijdens de schemering uit te voeren.

Maak de borgmoer (bewegingsmelde) los.
Draai de draairegelaar L20 op de stand *
Richt de bewegingsmelded in de centrale richting van het gewenste gebied.
□ Beweeg in het detectiegebied tot u met de prestaties van de bewegingsmelder 10 tevre- den bent. Verander hiervoor de instelling van de bewegingsmelder 10.
□ Als u de bewegingsmelder 10 naar tevredenheid heeft ingesteld, draait u de borgmoer 9 weer vast, om de instellingen te fixeren.

- Reiniging en onderhoud

■ Verwijder voor de reiniging de zekering of schakel de hoofdzekering in de zekeringkast uit.
Dompel het product nooit onder in water of in andere vloeistoffen. Anders kan het product beschadigd raken.
□ Reinig het product met een pluisvrije, iets vochtige doek en met een mild reinigingsmiddel.
Plaats de zekering weer terug of schakel de leidingbeschermende schakelaar weer aan (I-stand).

•Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recycling-containers kunt afvoeren.

Neem de aanduiding van de verpak- kingsmaterialen voor de afvalscheid- ding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en vezel- platen / 80-98: composietmaterialen.

Het product en de verpakkingsmateria- len zijn recyclebaar; verwijder deze afzonderlijk voor een betere afvalbe- handeling. Het Triman-logo geldt alleen voor Frankrijk.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

CE IP44
