Produktart	LED-Strahler mit Bewegungsmelder
Marke	Livarno Lux
Modell	IAN 315459
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	18 W
Lampentyp	30 x LED 0,5 W (nicht austauschbar)
Erfassungswinkel	ca. 180°
Reichweite des Bewegungsmelders	max. 10 m
Einstellbare Leuchtdauer	von 10 s bis 5 min
Einstellbare Dämmerungsschwelle	von 10 lx bis 20 000 lx
Schutzklasse	I
Schutzart	IP44 (Spritzwasserschutz)
Abmessungen	15,5 x 17,5 x 14,5 cm
Gewicht	ca. 460 g
Empfohlene Montagehöhe	1,8 - 2,5 m
Verwendung	Innen- und Außenbereich
Lieferumfang	Strahler, Bewegungsmelder, Dübel, Schrauben, Bügel, Anschlusskasten
Garantie	3 Jahre
Zertifizierungen	TÜV SÜD / GS

Häufig gestellte Fragen - IAN 315459 Livarno Lux

Wie montiere ich den LED-Strahler?

Bohren Sie zwei Löcher mit ∅8 mm in die Wand gemäß der Schablone des Montagebügels, setzen Sie die Dübel ein, befestigen Sie den Bügel mit den Schrauben, schließen Sie dann den Anschlusskasten an das Stromnetz an (durch einen Elektriker) und schrauben Sie den Strahler auf den Bügel.

Wie schließe ich den Strahler an das Stromnetz an?

Der Anschluss muss von einem Elektriker durchgeführt werden. Öffnen Sie den Anschlusskasten, verbinden Sie die Drähte mit der Klemmleiste (L für Phase, N für Neutralleiter, ⊥ für Erde) unter Beachtung der Markierungen und schließen Sie ihn wieder.

Wie stelle ich den Bewegungsmelder ein?

Verwenden Sie die Räder TIME und LUX unter dem Bewegungsmelder. TIME stellt die Leuchtdauer ein (10 s bis 5 min), LUX stellt die Helligkeitsschwelle ein (10 lx bis 20.000 lx).

Wie stelle ich die Leuchtdauer ein?

Drehen Sie das TIME-Rad im Uhrzeigersinn, um die Dauer zu erhöhen (von 10 s auf 5 min).

Wie stelle ich die Helligkeitsschwelle ein?

Drehen Sie das LUX-Rad im Uhrzeigersinn, um die Schwelle zu erhöhen. Auf dem Mondsymbol reagiert der Sensor nur bei Nacht (20 lx). Auf dem Sonnensymbol reagiert er bis zu 20.000 lx.

Was tun, wenn der Strahler nicht leuchtet?

Überprüfen Sie die Stromversorgung, die Einstellung des Sensors (LUX auf Tagmodus zum Testen) und den Erfassungsbereich. Stellen Sie sicher, dass keine Hindernisse vorhanden sind.

Wie reinige ich den Strahler?

Schalten Sie zuerst die Stromversorgung aus. Reinigen Sie mit einem fusselfreien, leicht feuchten Tuch und einem milden Reinigungsmittel. Tauchen Sie ihn niemals ins Wasser.

Sind die LEDs austauschbar?

Nein, die LEDs sind nicht austauschbar. Am Ende der Lebensdauer muss der Strahler vollständig ersetzt werden.

Wie lange ist die Garantie auf den Strahler?

3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon auf. Die Garantie deckt Material- und Herstellungsfehler ab, jedoch keine Schäden durch unsachgemäße Verwendung.

Wo finde ich die vollständige Anleitung?

Die Anleitung ist kostenlos als PDF auf notice-facile.com erhältlich. Sie können sie herunterladen oder eine Übersetzung anfordern.

BEDIENUNGSANLEITUNG IAN 315459 Livarno Lux

Montage-, Bedienungs- und Sicherheitshinweise

IAN 315459

IE NI BE NL

i

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite

27

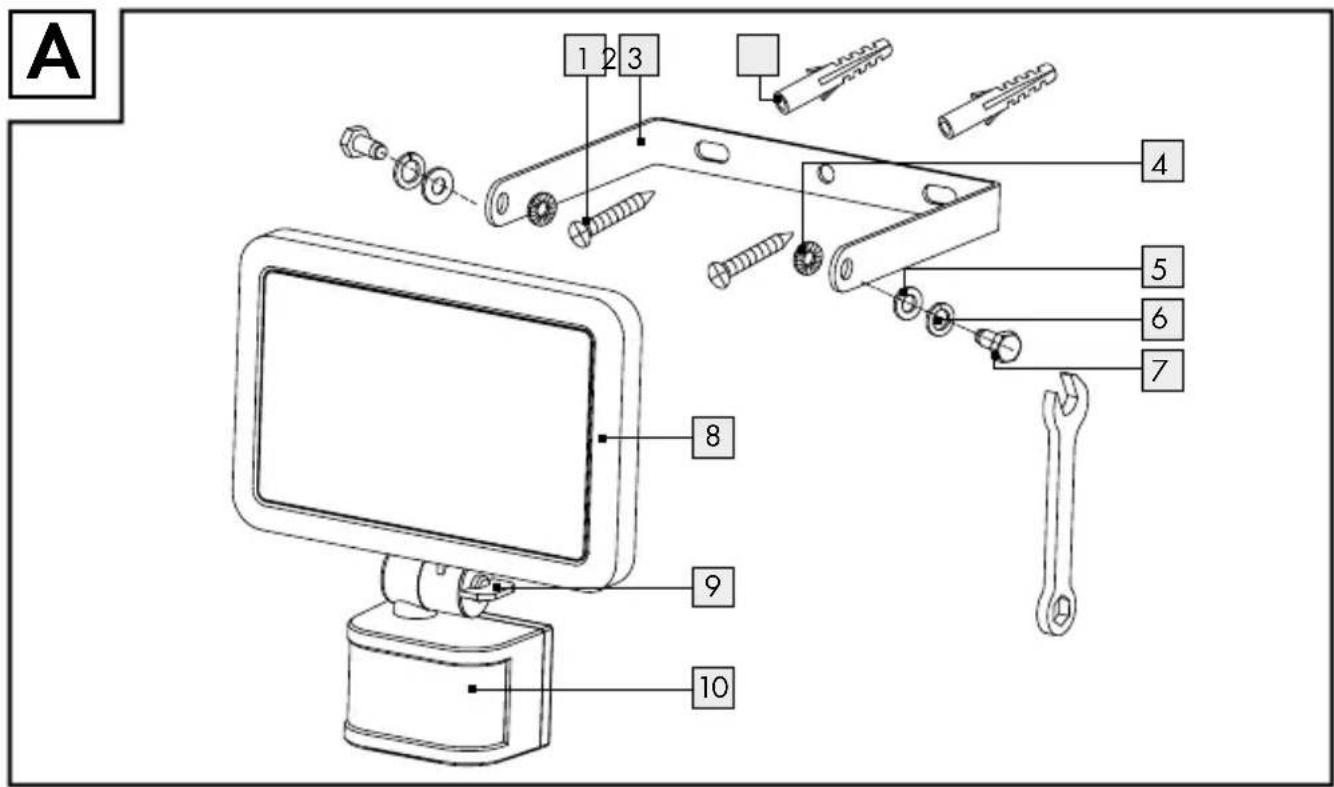

A 1 2 3 4 5 6 7 8 9 10

B 11 12 N L 18 X4 17 16 15 13 14

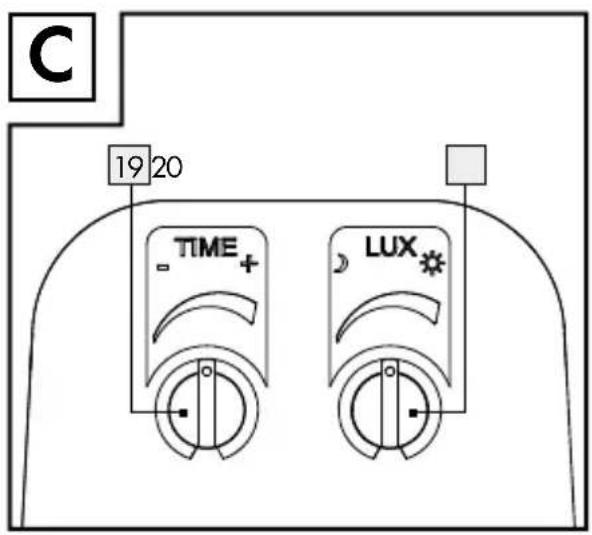

C 19 20 TIME+ LUX

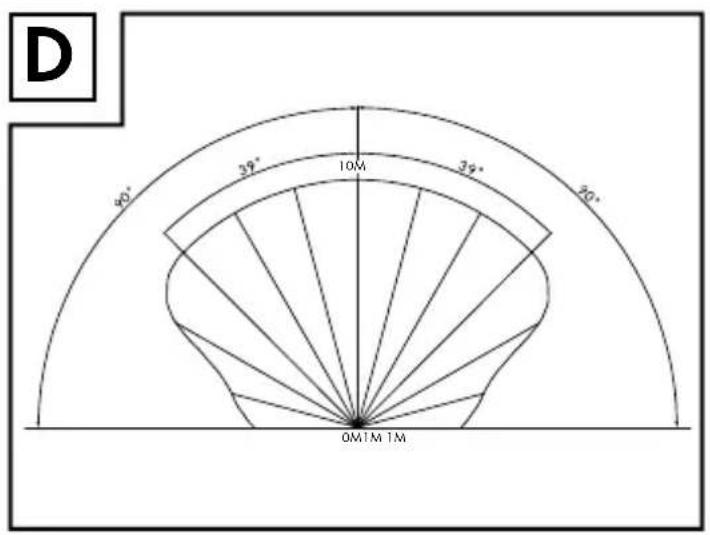

D 80° 39° 10M 39° 20° OM 1M 1M

Beschermingsklasse: I

Beschermingsgraad: IP44 (spatwaterdicht)

Totale afmetingen: 15,5 x 17,5 x 14,5 cm

Gewicht: ca. 460 g (incl.

toebehoor)

Daglichtniveauinstellen

Legende der verwendeten Piktogramme......Seite 28

Einleitung......Seite 28

Bestimmungsgemäße Verwendung...... Seite 28

Teilebeschreibung...... Seite 28

Technische Daten......Seite 29

Lieferumfang...... Seite 29

Allgemeine Sicherheitshinweise......Seite 29

Vor der Montage......Seite 30

Montage...... Seite 31

Inbetriebnahme......Seite 32

Bewegungsmelder einstellen.... Seite 32

Leuchtdauer einstellen.... Seite 32

Tageslichtniveau einstellen....Seite 32

Bewegungsmelder ausrichten …… Seite 32

Reinigung und Pflege......Seite 32

Entsorgung......Seite 33

Garantie......Seite 33

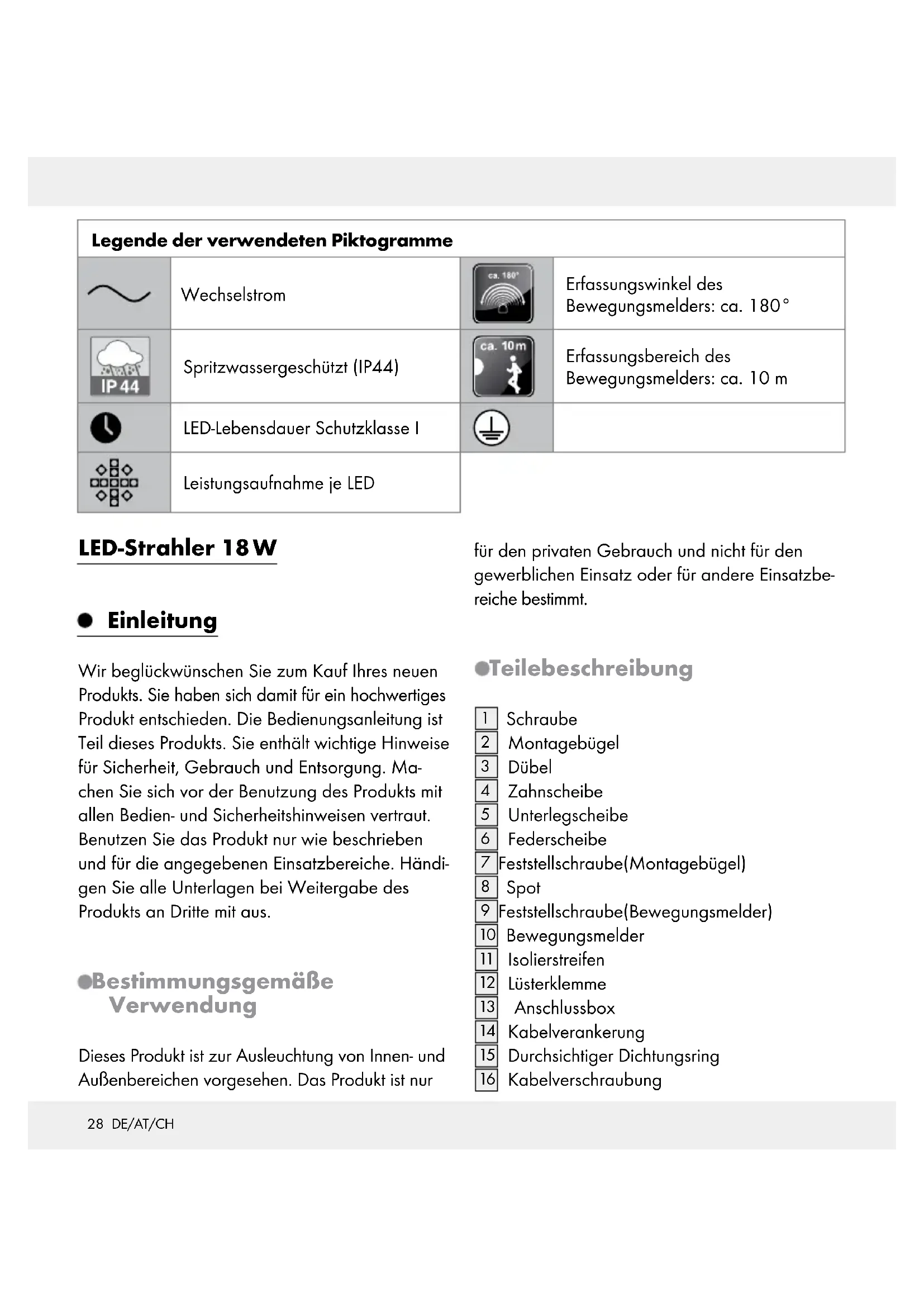

Legende der verwendeten Piktogramme
	Wechselstrom		Erfassungswinkel desBewegungsmelders: ca. 180°
	Spritzwassergeschützt (IP44)		Erfassungsbereich desBewegungsmelders: ca. 10 m
	LED-Lebensdauer Schutzklasse I
	Leistungsaufnahme je LED

LED-Strahler 18 W

- Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

●Bestimmungsgemäße Verwendung

Dieses Produkt ist zur Ausleuchtung von Innen- und Außenbereichen vorgesehen. Das Produkt ist nur

für den privaten Gebrauch und nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.

Teilebeschreibung

1 Schraube
2 Montagebügel
3 Dübel
4 Zahnscheibe
5 Unterlegscheibe
6 Federscheibe
7 Feststellschraube(Montagebügel)
8 Spot
9 Feststellschraube(Bewegungsmelder)
10 Bewegungsmelder
11 Isolierstreifen
12 Lüsterklemme
13 Anschlussbox
14 Kabelverankerung
15 Durchsichtiger Dichtungsring
16 Kabelverschraubung

17 Befestigungsschraube (Anschlussbox)
18 Dichtungsring
19 Drehregler TIME
20 Drehregler LUX

TechnischeDaten

Betriebsspannung: 230V\~50Hz

Leistungsaufnahme: 18 W

Leuchtmittel: 30 x 0,5 W LED

Dämmerungsschalter:einstellbarvon

10|x - 20.000|x

Leuchtdauer: einstellbar von

ca. 10s +/- 5s -

5 min +/- 1 min

Erfassungswinkel des

Bewegungsmelders: ca.180° horizontal

Reichweite des

Bewegungsmelders: maximal10m

Schutzklasse: 1

Schutzgrad: IP44 (spritzwasserge- schützt)

Gesamtabmessungen: 15,5 x 17,5 x 14,5 cm

Gewicht: ca. 460g (inkl. Zubehör)

Projektionsfläche: max. 15,5 x 17,5 cm

Montagehöhe: ca. 1,8–2,5 m

TÜV SÜD- / GS-zertifiziert

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts.

1 LED-Strahler mit Bewegungsmelder
2 Dübel (∅ 8 mm)
2 Schrauben (∅ 5 mm x 50 mm)
1 Montagebügel
1 Kabelverankerung
2 Zahnscheiben
2 Unterlegscheiben
2 Federscheiben
2 Feststellschrauben
1 Bedienungsanleitung

Allgemeine Sicherheitshinweise

MACHEN SIE SICH VOR DER ERSTEN BENUTZUNG DES PRODUKTS MIT ALLEN BEDIEN-UND SICHERHEITSHINWEISEN VERTRAUT! HÄNDIGEN SIE ALLE UNTERLAGEN BEI WEITERGABE DES PRODUKTS AN DRITTE EBENFALLS MIT AUS!

LEBENS- UND UNFALLGE- FAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder

niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs

des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ ERSTICKUNGSGEFAHR! Kinder können mitgelieferte Kleinteile (z. B. Schrauben) verschlucken und daran ersticken. Halten Sie Kinder während der Montage vom Arbeitsbereich fern.
■ Die LEDs können nicht ausgetauscht werden.
Sollten die LEDs am Ende ihrer Lebensdauer ausfallen, muss das gesamte Produkt ersetzt werden.

Lebensgefahr durch elektrischen Schlag

Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen.
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Produkts übereinstimmt (230 V\~ 50 Hz). Montieren Sie das Produkt nicht, wenn dies nicht der Fall ist.

VORSICHT! VERBRENNUNGSGE-

FAHR! Stellen Sie sicher, dass das Produkt ausgeschaltet und mindestens 15 min abgekühlt ist, bevor Sie es berühren. Das Produkt kann eine große Hitze entwickeln.

1,0m

BRANDGEFAHR! Montieren Sie das Produkt mit einer Entfernung von mindestens 1,0 m zu angestrahlten

Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.

Das Produkt ist nur mit dem eingebauten LED-Vorschaltgerät zu verwenden.
Das Produkt nimmt auch dann noch eine geringe Leistung auf, wenn das Produkt zwar ausgeschaltet ist, aber mit der Stromversorgung verbunden ist. Zum vollständigen Ausschalten schalten Sie die Hauptstromversorgung ab.

- Vor der Montage

Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt.

Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften des Produkts und Anschlussbestimmungen haben.

Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-Stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Das beigelegte Montagematerial (Schrauben 1 und Dübel 3) ist für übliches festes Mauerwerk geeignet. Informieren Sie sich auch, welches Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Informieren Sie sich hierüber gegebenenfalls bei einer Fachkraft.

- Montage

Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu und beachten Sie alle Sicherheitshinweise. Ansonsten drohen Tod oder Verletzungsgefahr durch Stromschlag.

Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:

Stellen Sie sicher, dass der Spot 8 den gewünschten Bereich ausleuchtet. Sie können den Spot 8 vertikal bewegen.
Stellen Sie sicher, dass der Bewegungsmelder 10 den gewünschten Bereich erfasst. Der Bewegungsmelder 10 hat einen Erfassungs-bereich von max. 10 m, bei einem Erfassungswinkel von ca. 180° (abhängig von der Montagehöhe – ideal ist eine Höhe von 1,80 - 2,50 m) (Abb. D, E, F).

Achten Sie darauf, dass der Bewegungsmelder 10 nachts nicht von Straßenbeleuchtung angestrahlt wird. Dies kann die Wirkungsweise beeinflussen.

□ Verwenden Sie den Montagebügel als Schablone, um die Bohrlöcher auf der Wand zu markieren. Stellen Sie sicher, dass sich keine Stromkabel oder Drähte in diesem Bereich der Wand befinden. Bohren Sie die zwei Befestigungslöcher (Ø 8 mm) und führen Sie die Dübel 3 ein. Befestigen Sie den Montagebügel 2 mittels der Schrauben 1 und prüfen Sie den festen Sitz.

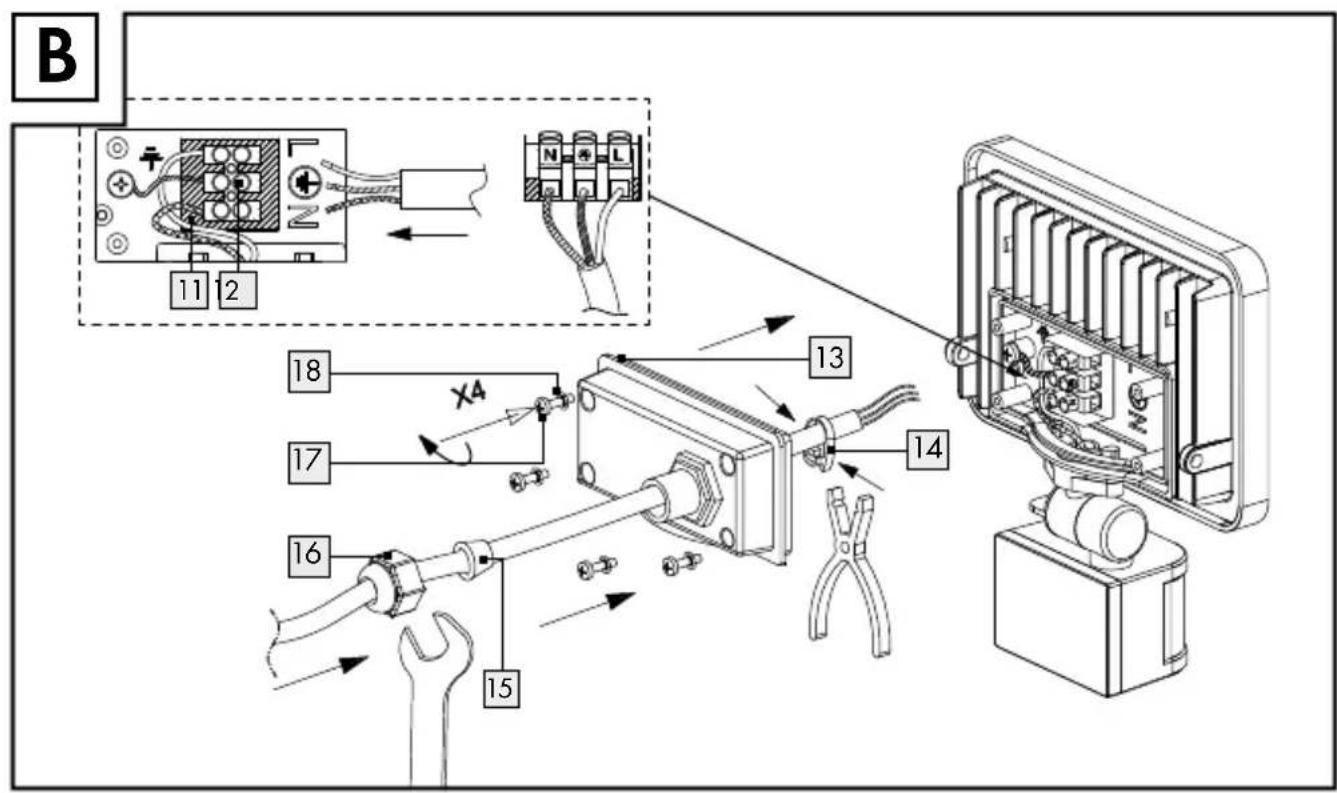

☐ Öffnen Sie die Anschlussbox ^13 , indem Sie mit einem Kreuzschlitzschraubendreher die

Befestigungsschrauben 17 der Anschlussbox 13 lösen (Abb. B).

Die Kabelver schraubung muss gelöst werden, dann führen Sie eine flexible Zuleitung z. B. des Typs H05RN-F 3G 1,0 mm² durch die Kabelverschraubung 16 in die Anschlussbox 13. Öffnen Sie die Lüsterklemme 12, indem Sie mit einem Schlitz-Schraubendreher die Fixierschrauben lösen.

☐ Versehen Sie die Litzen der Zuleitung mit Aderendhülsen. Bringen Sie auch die Kabelverankerung 14 an der Zuleitung an und fixieren Sie diese mit einer Zange (Abb. B). Verbinden Sie sie mit der Lüsterklemme 12 in der Anschlussbox 13. Achten Sie hierbei auf die Kennzeichnung der Lüsterklemme 12 (L für den spannungsführenden Leiter, N für den Nullleiter und ⏻ für den Schutzleiter) (Abb. B). Schließen Sie die Lüsterklemme 12 wieder, indem Sie die Fixierschrauben wieder festziehen.

Wichtig: Wenn das externe, flexible Kabel oder Kabel dieser Leuchte beschädigt ist, darf es ausschließlich durch den Hersteller oder seinen Kundendenst oder eine ähnliche qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.

Schließen Sie die Anschlussb ^12 wieder, indem Sie die Befestigungsschrauben ^17 fest anziehen.

Bringen Sie den Spół mittels der Feststell- schrauben 7, Federscheiben 6, Unterleg- scheiben 5 und Zahnscheiben 4 an dem Montagebügel 2 an (siehe Abb. A).

Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an (I-Position).

- Inbetriebnahme

●Bewegungsmeldereinstellen

Je nach den Voreinstellungen des Bewegungsmelders 10 schaltet sich das Produkt für eine gewisse Zeit ein, sobald der Bewegungsmelder 10 eine Bewegung erfasst. Diese Voreinstellungen werden an den zwei Reglern auf der Unterseite des Bewegungsmelders 10 vorgenommen (Abb. C).

Leuchtdauereinstellen

Drehen Sie den Drehregler TIM auf der Unterseite des Bewegungsmelders 10 im Uhrzeigersinn, um die Beleuchtungsdauer zu erhöhen. Die Beleuchtungsdauer können Sie in einem Zeitfenster von ca. 10s +/- 5s - 5 min +/- 1min einstellen.

●Tageslichtniveaueinstellen

Drehen Sie den Drehregler L200 auf der Unterseite des Bewegungsmelders 10 im Uhrzeigersinn, um das Tageslichtniveau zu erhöhen: In der Position (reagiert der Bewegungsmelder nur bei Nacht (bei ca. 20 lx). In der Position ✝ reagiert der Bewegungsmelder auch bei Tageslichtniveau, solange ca. 20.000 lx nicht überschritten werden.

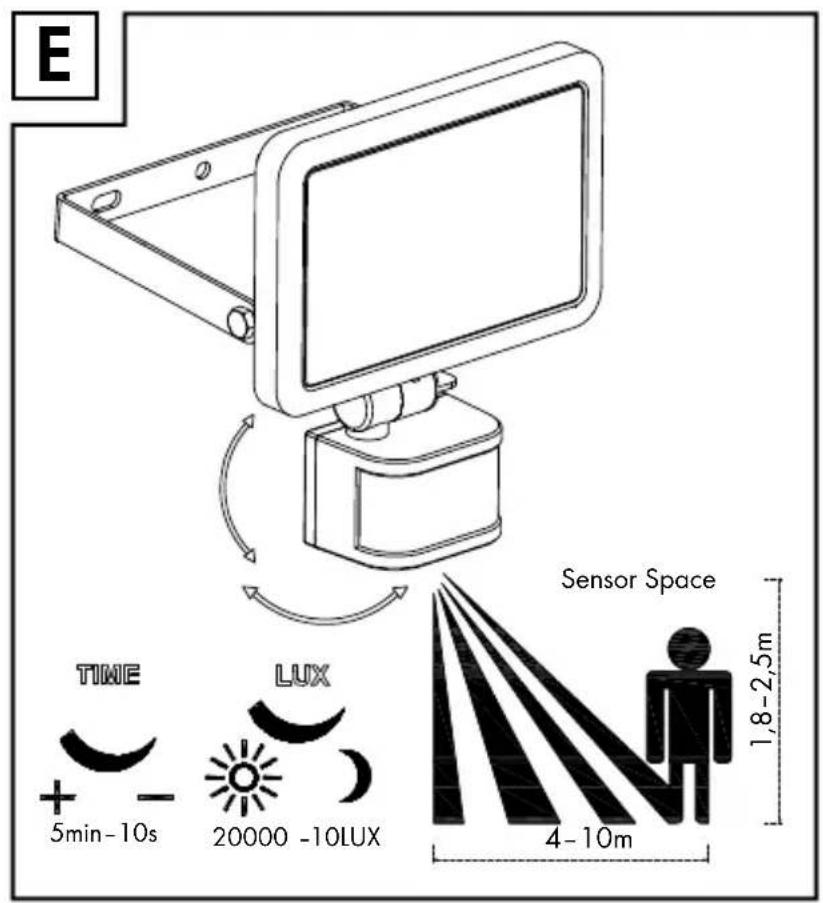

●Bewegungsmelderausrichten

Hinweis: Sie sollten diese Einstellung bei Dämmerung durchführen.

Lösen Sie die Feststellschraube (Bewegungsmelder) 9.
Drehen Sie den Drehregler L20 auf die Position *.
Richten Sie den Bewegungsmeld in die zentrale Richtung des gewünschten Erfassungsbereichs.
Bewegen Sie sich im Erfassungsbereich, bis Sie mit dem Ansprechverhalten des Bewegungsmelders 10 zufrieden sind. Verändern Sie dazu die Ausrichtung des Bewegungsmelders 10.
Wenn Sie den Bewegungsmeld 10 zufriedenstellend ausgerichtet haben, ziehen Sie die Feststellschraube 9 wieder fest, um die Einstellungen zu fixieren.

- Reinigung und Pflege

■ Entfernen Sie vor der Reinigung im Sicherungskasten die Sicherung oder schalten Sie den Leitungsschutzschalter aus.
Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
☐ Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuchteten Tuch und mildem Reinigungsmittel.

☐ Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter wieder an (I-Position).

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe / 20–22: Papier und Pappe / 80–98: Verbundstoffe.

Das Produkt und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszeiten

können Sie sich bei Ihrer zuständigen Verwaltung informieren.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und daher als Verschleißteile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
