| Merk | Parkside |
| Model | PAHE 20Li B2 |
| Producttype | Draadloze elektrische takkenschaar (telescoopsnoeier) |
| Spanning | 20 V |
| Maximaal toerental onbelast | 2500 min⁻¹ |
| Gewicht (zonder accu) | 3,4 kg |
| Snijlengte | ca. 200 mm |
| Zaaggeleider | Trilink M1500833-1041TL, 241,3 mm |
| Zaagketting | Trilink CL15033TL, steek 3/8", schakeldikte 1,3 mm |
| Kettingsnelheid | 5 m/s |
| Oliecapaciteit reservoir | 65 ml |
| Geluidsdrukniveau | 77,6 dB(A) (K=3 dB) |
| Gegarandeerd geluidsvermogen | 99 dB(A) |
| Trillingen (handgreep) | 0,69 m/s² (K=1,5 m/s²) |
| Telescoopstok | Verlenging ca. 70 cm |
| Kopzwaai | 4 standen, max. hoek 60° |
| Bescherming | IPXO |
| Voeding | Parkside X 20 V TEAM accu (niet inbegrepen) |
| Gebruik | Huishoudelijk, takken tot 200 mm snoeien |
| Leveringsomvang | 2-delige stok, inbussleutel, draagriem, beschermhoes, biologische olie 100 ml, handleiding |
| Garantie | 3 jaar (volgens voorwaarden) |
Veelgestelde vragen - PAHE 20Li B2 PARKSIDE
Gebruikersvragen over PAHE 20Li B2 PARKSIDE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrische takkenschaar in PDF-formaat gratis! Vind uw handleiding PAHE 20Li B2 - PARKSIDE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PAHE 20Li B2 van het merk PARKSIDE.
GEBRUIKSAANWIJZING PAHE 20Li B2 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
CZ
Aku odvětvovac 20 V
Vouw voor het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparatus.
PL
- Kleine Åste absägen:
Algemene beschrijving. 78
Inhoud van het pakket 78
Overzicht. 78
Veiligheidsfuncties 79
Beschrijving van de werking.79
Veiligheidsaanwijzingen 80
Symbolen in de gebruiksaanwijzing. 80
Symbolen op het apparaat.....80
Algemene veiligheidsvoorschriften....81
RESTRISICO'S. 81
Algemene veiligheidsinstructies voor elektrisch gereedschap 81
Veiligheidsinstrumenties voor hettingzagen 84

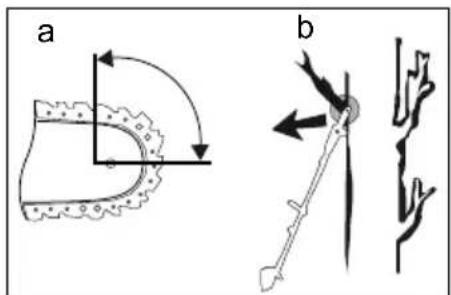

Oorzaken en préventie van terugslag bij hoogsnoeiers 85
Extra veiligheidsaanwijzingen 86
Montage 87
Accu verwijderen/plaatsen 87
Zaagketting monteren. 88
Zaagketting aanspannen 88
Motorkop monteren 89
Bediening 89
Ketting smeren. 89
De hoogsnoeier zwenken. 90
Draaggordel omdoen 90
Oog voor draaggordel verschuiven..91
Hulphandgreep monteren / instellen.91
Buisschacht telescopisch uittrekken ..91
In- en uitschakelen. 91
Veilig werken 92
Apparaat neerleggen 93
Snoeitechnieken met de hoogsnoeier 93
Onderhoud en reiniging. 93
Reiniging 94
Onderhoudsintervallen 94
Tabel onderhoudsintervallen 95
Snijtanden slijpen. 95
Zaagketting verrangen. 95
Zwaard onderhoden. 95
Zwaard omdraaien 96
Opslag. 96
Transport 96
Verwerking en milieubescherming. 96
Reserveonderdelen/Accessoires 97
Foutmeldingen 98
Garantie 99
Reparatieservice 100
Service-Center. 100
Importeur 100
Vertaling van de originele CE-conformiteitsverklaring. 223
Explosietekening. 229
Inleiding
Hartelijk gefeliciteerd met de aankoop van uw neuen apparaat. Daarmee heb u voor een hoogwaardig product gekozen.
Dit apparaat ward tijdens de productie op kwaliteit gecontroleerd en aan een eind-controle onderworpen. De functionaliteit van uw apparaat is bijgevolg verzekerd.
Er kan nicht uitgesloten worden dat er zich in specifieke gevallen aan of in het apparaat resp. in slangleidingen resthoeveelheden smeerstoffen bevinden. Dit duidt nicht op een gebrek of defect en is geen reden tot bezorgdheid.
De gebruiksaanwijzing vormt een bestanddeel van dit product. Ze
omvat belangrijke aanwijzingen voor veriligheid, gebruik en afvalverwijdering.
Maak u vór het gebruik van het product met alle bedienings- en veiligheidsinstructies vertrouwd. Gebruik het product uitsluitend zoals beschreiben en voor de aangegeven toepassingsgebieden.
Het apparaat is bedoeld voor het snijden van grotere twijgen en takken. Het werk Niet ontwerpen om uitgebreide zaagwerken uit te voeren, bomen te vellen of andere materialen dan hout te snijden.
Het apparatus is bedoeld voor huishoudelijk gebruik.
Het apparaat is nicht bestemd voor commercieel gebruik. Bij commercieel gebruik vervalt de garantie. Elk ander gebruik dat in deze handleiding Niet expliciet worden toegestaan, kan schade aan het apparaat tot gevolg hebben en kan een ernstig risico voor de gebruiker inhouden Het apparaat is bedoeld voor gebruik door volwassenen. Jongeren boven 16 maar mogen het apparaat enkel onder toezurecht gebruiken. Lokale voorschriften+kennen maybeijk een leeftijdsbeperking voor gebruikers vastleggen. Gebruik de heggenschaar Niet als het regent of als de heg nat is.
De gebruiker is voor ongevalen of schade aan derden aansprakelijk.
De producent is Niet verantwoordelijk voor beschadigingen, die door onrechtmatig gebruik of verkeerde bediening wordenveroorzaakt.
Het apparaat maakt deel uit van de reeks Parkside X 20 V TEAM en kan met accu's van de reeks Parkside X 20 V TEAM worden gebruikt. De accu's mogen alleen met originele laders van de serie Parkside X 20 V TEAM worden geladen.
Algemene beschriving
De afbeeldingen=kunt u vinden op de voorste uitklappagina.
Inhoud van het pakket
- Accu hoagsnoeier (2 delen)
- Inbussleutel (4 mm)
- Draaggordel
Zwaardbeschermingskoker - 100cm^3 bio-kettingolie
- Gebruiksaanwijzing
Batterij en lader zich nicht inbegren.
Overzicht
1 Zwaard
2 Zaagketting
3 Vleugelmoer
4 Ring
5 Kettingwielafdekking
6 Wartelmoer
7 Buisschacht
8 Oog
9 Insteeksluiting
10 Draaggordel
11 Accu
12 Opbergvak voor inbussleutel
13 Aan-/uitknop
14 Handgreep
15 Veiligheidsschakelaar
16 Snelspanner
17 Hulphandgreep
18 Vergrendelknop van telescopische stang
19 Motorkop
20 Bio-kettingolie
21 Inbussleutel
22 Zwaardbeschermingskoker
B 23 Oliedoorlaat
B 24 Railpin
B 25 Kettingrondsel
26 Schroefaansluiting
27 Ligger
28 Nok aan de ligger
E 29 Olietankdop
E 30 Oliepeil-indicatie
F 31 Vergrendelknop
6 32 Inbusschroef
33 Vergrendeling hulphandgreep
A Veiligheidsfuncties
13 Aan-/uitknop
Bij het loslaten van de startknop schakelt het apparaat onmiddelijk uit.
15 Veiligheidsschakelaar
Om het apparaat te kuren inschakelen, moet de inschakelblokkering worden ontgrendeld.
Beschrijving van de werkinq
Het apparaat beschikt over een elektrische motor als aandrijving. Het apparaat is uitgerust met een hoogsnoeieropzetstuk (met zwaard en zaagketting). Ter bescherming van de gebruiker kan het apparaat alleen worden bediend wonneer de veiligheidsschakelaar ingedrukt is. De werkking van de verschillende bedieningselementen is hieronder beschreiben.
Technische gegevens
Accu-telescopische takkenschaar
PAHE 20-Li B2 Motorspanning U. 20V = Toeren bij Niet-belasting n_0 max.2500 min1 Beschermingsgraad .IPX0 Gewicht (zonder accu).3,4 kg Gewicht (alleen motoreenheid) 3,1 kg Instelbereik telescopische stang..ca.70 cm ZwaardTrilink M1500833-1041TL Zwaardlenge 241,3 mm Zaaglenge ca.200 mm Vertanding van het kettingwiel ..7
Ketting.......Trilink CL15033TL
Kettingsnelheid v. 5 m/s
Kettingpas. 3/8"
Dikte aandrijfschakel 1,3 mm
Olietankvolume. 65~cm^3 /65~ml
Trilling aan de handgreep
(a) 0.69 m/s²; K=1,5 m/s²
Trilling aan de Handgreep
(a_b) 0,95 m/s2; K=1,5 m/s2
Geluidsdrukniveau
(L_PA) 77,6 dB(A); K_PA = 3 dB
Geluidsvermogenniveauu (L_WA)
gemeten.93,5dB(A),KwA=3,66dB
gegarandeerd 99 dB(A)
! Let op! Een actuele lijst van de accu-compatibilitit vindt u op: www.lidl.de/akku
Geluids- en vibratiewaarden werden volgens de in de conformiteitverklaring genoemde normen en bepalingen vastgesteld. De aangegeven trillingemissiewaarde verbald volgens een genormaliseerd testmethode gemeten en kan ter vergelijkking van een stuk elektrisch gereedschap met een ander gebrukt worden.
De aangegeven trillingemissiewaarde kan ook voor een inleidende inschatting van de bloatstelling benut worden.
Waarschuwing: Afhankelijk van de manier, waarop het elektrische gereedschap gebruikt worden, kan de trilingemissiewaarde tijdens het effectieve gebruik van het elektrische gereedschap van de aangegeven waarde verschillen.
Probeer de belasting door trillingen zo gering möglichk te houden. Voorbeeldmaatregelen voor de reductie van trillingsbelasting+zij het dragen van handschoenen bij het gebruik van het gereedschap en de beperking van de werkfiid. Daar bij moeten alle delen van de bedrijfscylus in acht
① NH_4Cl 总结： Na + O2 < C_l
worden genomen (bij voorbeeld tijden, waarop het elektrische werktuig is uitgeschakeld en tijden waarin het weliswaar is ingeschakeld, maar zonder belasting draait).
Veiligheidsaanwijzingen
Dit hoofdstuk bevat de elementaire veiligheidsvoorschriften voor het werken met dit apparaat.
Dit apparaat mag Niet door kinderen worden gebrukt. Houd toezicht op kinderen om ervoor te zorgen dat ze Niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen Niet door kinderen worden verricht.
Het apparaat mag nicht worden gebrukt door personen met verminderde fysieke, zintuiglijke of geestelijkke capaciteiten of door personen met onvoldoende kennis of ervaring.
Symbolen in de gebruiksaanwijzing
Gevaarsymbol met informatie over depreventie van personen-of zaakschade.
Gebodsteken met informatatie over depreventie van schade.
Draag gegen snijdwonden beschermende handschoenen.
Aanduidingsteken met informatatie over hoe u het apparaat beter kunt gebruiken.
Symbolen op het apparataat
Dit apparaat maakt deel uit van Parkside X 20 V Team
Let op!
Lees de gebruiksaanwijzing en respecteer alle waarschuwingen en veiligheidsaanwijzingen.
Draag een veiligheidsbril!
Draag gehoorbescherming!
Draag een veiligheidshelm!
Draag gegen snijdwonden beschermende handschoenen.
Draag snijvaste veiligheidslaarzen met anti-slip-zolen.
Stel het apparaat Niet bloot aan regen. Het apparaat mag Niet vochtig worden gezruikt en mag Niet in een vochtige omgeving worden gezruikt.
Levensgevaar door elektrische schok! Neem minstens een afstand van 10m tot bovengrondse elektriciteitsleidingen in acht.
Opgelet! Neervallende voorwerpen. In het bijzonder bij het snoeien boven ooghoogte.
Opgelet! Gevaar voor verwondingen door in werking zijnde messen.
Verwijder de accu voor onderhoudswerkzaamheden.
Aanduiding van het geluidsvolume L_WA in dB.
Machines horen nicht bij huishoudelijk afvalthus.
Zaaglengte
Kettingspanning instellen
Kettingwielafdekking losmaken/ bevestigen
Snijhoek instellen
Olietankdop
Looprichting zaagketting
Wartelmoer vast-losdraien
Oliepeilindicatie, minimummarkering
Algemene veiligheidsvoorschriften
Maakt u zich eerst met alle bedieningsonderdelen vertrouwd, alvorens u met het apparaat begint te werken. Oefen het hanteren en werken met het apparaat en laat een vakman of een frequent gebruiker u functie, werkingswijze en werktechnieken uitleggen. Verzekert u zich ervan, dat u het apparaat in geval van nood onmiddelijk kan uitschaken. Onvakkundig ge
bruik van het apparaat kan ernstige verwondingen veroorzaken.
Wanner zich tijdens het gebruik een ongeval of storing voordoet, schakel dan onmiddelijk het apparaat uit en neem een accu uit het apparaat. Verzorg verwondenen oordeelkundig of raadpleeg een arts. Lees om storingen te verhopen het hoofdstuk "Foutopsporing" of contacteer ons servicecenter.
RESTRISICO'S
Ook als u dit elektrische gereedschap zoals voorgeschreiben bedient, blijven er al-tijd restrisico's bestaan. Volgende gevaren kunnen zich in verband met de constructiewijze en uitvoering van dit elektrische gereedschap voordoen:
a) Snijdwonden
b) Gehoorschade indien er geen geschikte gehoorbescherming gedragen worden.
c) Schade aan de gezondheid, die van hand-/armtrillingen het gevolg zich indien het apparaat gedurende een langereperiode gebruikt wordt of Niet zoals reglementair voorgeschreven beheerd en onderhoden worden.
Algemene veiligheidsinstrumenties voor elektrisch gereedschap
WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen. Verzuim bij de naleving van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken.
Bewaar alle veiligheidsinstructies en aanwijzing voor de toekomst.
Het in de veiligheidsinstructies gebrukke begrip „Elektrisch gereedschap" heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) en op elektrisch gereedschap met batterijvoeding (zonder netsnoer).
1) Veiligkeit op de werkplaats:
a) Houd uw werkterrein netjes en goed verlicht. Wanorde of onverlichte werkterreinen können tot oncevallen leiden.
b) Werk met het elektrische gereedschap Niet in een explosieve omgeving, waarin er zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap produceert vonken, die het stof of de dampen konnen doen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap op een veilige afstand. Bij afleiding kunt u de controle over het apparaat verliezen.
2) Elektrische veiligung:
a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier veranderd worden. Gebruik geen adapterstekkers samen met elektrisch gereedschap met randaarde. Ongewijzigde stekkers en passende stopcontacten verlagen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met
geaarde oppervlakken zoals van buizen, verwarmingsinstallaties, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok als uw lichaam geaard is.
c) Houd het elektrische gereedschap op een veilige afstand van regen of nattigheid. Het binnendringen van water in elektrisch gereedschap verhoegt het risico op een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doeleinde om het elektrische gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel op een veilige afstand van hitte, olie, scherpe kanten of bewegende apparaatonderdelen. Beschadigde of verstrikt geraakte kabels verhogen het risico op een elektrische schok.
e) Als u met het elektrische ge- reedschap in de open lucht werkt, gebruikt u enkel verlengsnoeren, die ook voor bui- ten geschikt zich. Het gebruik van een voor buiten geschikt verlengsnoer verlaagt het risico op een elektrische schok.
f) Wonneer het gebruik van het elektrische gereedschap in een vochtige omgeving Niet te vermijden is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar reduceert het risico op een elektrische schok.
3) Veiligheid van Personen:
a) Wees aandacht, let erop wat u doet en ga met verstand aan het werk met het elektrische ge
reedschap. Gebruik het elektrische gereedschap Niet wanner u moe bent of onder invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag een persoonlijke beschermingsuitrusting en altiid een beschermbril. Het dragen van een persoonlijke beschermingsuitrusting, zoals slipvrije veiligheidsschoenen, beschemende helm of gehoorbeschering, verlaagt het risico op verwondingen.
c) Voorkom een onbedoelde bedrijfstelling. Verzeker u ervan dat het elektrische gereedschapuitgeschakeld is voordat u het op de netstroom en/of de accu aansluit, het opneemt of draagt. Indien u bij het dragen van het elektrische gereedschap uw vinger op de schakelaar houdt of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder het instellingsgereedschap of schroefsleutels voordatu het elektrische gereedschap inschakelt. Gereedschap of een sleutel, die zich in een draaiend apparaatonderdeel bevindt, kan tot verwondeningen leiden.
e) Vermijd een abnormale li- chaamshouding. Zorg voor een veilige stand en houd te allen tijde het evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachtete situatuies beter controeren.
f) Draag geschikte kledij. Draag geen wijde kleding of sieraden. Houdhaar, kledij en handschoenen op een veilige
afstand van bewegende onderdelen. Loszittende kledij, sieraden of langhaar hunen door bewegende onderdelen vastgegrepen worden.
g) Wonneer stofafzuiig- en opvangsystemen können worden gemonteerd, zorg er dan voor dat deze aangesloten zich en correct worden gezruikt. Het gebruik van een stofafzuiig ing kan risico's door stof beperken.
4) Gebruik en behandeling van het elektrische gereedschap:
a) Overbelast het apparaat Niet. Gebruik voor uw werk het waarvoortbestemde elektrische gereedschap.Met het passende elektrische gereedschap werkt u beter en veiligering in het aangegeven vermogensgebied.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap, dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
c) Haal de stekker uit het stop-contact en/of verwijder de accu voordat u instellenen aan het apparaat verricht, toebehoren verwisselt of het apparaat weg legt. Deze voorzorgsmaatregel voorkomt een onopzettelijke start van het elektrische gereedschap.
d) Bewaar het ongebruikte elektrische gereedschap buiten het bereik van kinderen. Laat Personen, die met het apparaat Niet vertrouwd zijn of deze aanwijzingen Niet gelezen hebben, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door
onervaren personen gebrukt worden.
e) Onderhoud het elektrische gereedschap met zorg. Controller, of beweegbare onderdelen fouloos functioneren en nicht klemmen, of er onderdelen gebroken of zodanig beschadigd zich, dat de werkung van het elektrische gereedschap in negatieve zin beinvloed worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Tal van ongevallen zich aan slecht onderhonden elektrisch gereedschap te wijten.
f) Houd snoeigereedschap scherp en netjes. Zorgvuldig onderhoden snoeigereedschap met scherpe snoeikanten.gaat minder klemmen en is gemakkelijker te bedieren.
g) Gebruik het elektrische gereedschap, toebehoren, inzetgereedschap, enz. in overeenstemming met deze aanwijzingen. Neem waar bij de arbeitsomstandighe den en de uit te voeren werkzaamheid in acht. Het gebruik van het elektrische gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
5) Gebruik en behandeling van het accu-gereedschap
a) Laad de accu uitsluitend op met laders die door de fabrikant zich aanbevolen. Een lader die voor een bepaald type accu bedoeld is, kan tot brandgevaar leiden als de lader voor andere accu's worden gezruikt.
b) Gebruik in elektrisch gereedschap alleen die accu's die daartoe voorzien zich. Het gebruik van andere accu's kan leiden tot verwondingen en brandgevaar.
c) Houd nicht-gebruike accu'suit de buurt van paperclips, munten, sleutels, nagels, schroeven of anderekleine meta- len voorwerpen, die een overbrugging van de contacten+kennen voroorzaken. Een kortsluiting tussen de accucont- acten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Vermijd contact met deze vloeistof. Bij onopzettelijk contact, de vloeistof afspoelen met water. Als de vloeistof in de ogen raakt, raadpleeg dan ook een arts. Lekkende accuvloeistof kan huidirritaties of brandwondenveroorzaken.
6) Service
a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd, vakkundig geschoold personeel en uitsluitend met originele reserveonderdelen repareren. Daardoor wordt gewaarborgd dat de veiligheid van het elektrische gereedschap gehandhaafd blijft.
Veiligheidsinstructies voor hettingzagen
- Houd bij een draaiende zaag alle lichaamsdelenuit de buurt van de zaagketting. Controller voordatu begint te zagen of dezaagketting niets aanraakt. Tijdens het werken meteen kettingzaag kan een moment van onoplettendheid kan ertoeleiden dat kleding of lichaamsdelen door de kettingzaag worden vastgegrepen.
Houd de hettingzaag alti
id met de rechterhand op de achefterste greed en de linkerhand op de voorste greed vast. Het vasthonden van de kettingzaag in omgekeerde werkhouding verhoogt het risico op letsels en is Niet toegestaan.
- Draag een veiligheidsbril en gehoorbescherming. Verdere persoonlijke beschermingsmiddelen voor hoofd, handen, benen en voeten zich aangeraden. Passende persoonlijke beschermingsmiddelen reduceren het risico op letsel door rondvliegende spaanders en onopzettelijk aanraken van de zaagketting.
Werk nicht met de kettingzaag verwijl u zich in een boom befindt. Bij gebruik van een kettingzaag in een boom staat tegeaar voor letsel.
Zorg er altijd voor dat u stabiel staat en gebruik de kettingzaag alleen wonneer u op een vaste, vengeance en egale ondergrond staat. Gladde ondergrond of onstabiele standvlakken zoals op een ladder hunnen uuit evenwicht brengen of de controle over de kettingzaag doein verliezen.
-
Houd er bij het snoeien van een onder spanning staande tak rekening mee dat deze terugveert. Wanneer de spanning in de houtvezels vrijkomt, kan de gespannen tak u treffen en/of de controle over de kettingzaag doein verliezen.
-
Volg de instructies voor smering, kettingspanning
en het verrangen van opzetstukken. Een verkeerd gespannen of gesmeerde zaagketting kan scheuren of het risico op terugslag verhogen.
-
Houd de grepen droog, schoon en vrij van olie en vet. Vettige, olieachtige grepen zichn glad en leiden tot verlies van contrôle.
-
Zaag alleen hout. Gebruik de kettingzaag Niet voor doeleinden waarvoor zeniet bestemd is, zoals: Gebruik de kettingzaag Niet voor het zagen van plastic, metselwerk of bouwmaterialen die nicht van hout�n. Het gebruik van de kettingzaag voor doeleinden die nicht in overeenstemming met de bestemming�n, kan leiden tot gevaarlijke situatuies
Oorzaken en préventie van terugslag bij hoogsnoeiers
Opgelet terugslag! Let tijdens het werken op terugslag van het apparaat. Er bestaat een risico op verwondingen. U kunt een terugslag voorkomen door voorzichtig te werk te gaan en de juiste zaagtechniek toe te passen.
NLBE
- Terugslag kan optreden wonneer de spits van de geleiderail in contact komt met een voorwerp of wonneer het hout buigt en de zaagketting tijdens het zagen geklemd raakt (zie afb. b).
- Contact van de spits van de geleiderail met een voorwerp kan in veel geallen leiden tot een onverwachtete, maar achefteren gerichte reactie waar bij de geleiderail aan boven en in derichting van de gebruiker worden geslagen (zie afb. a).
- Wonneer de zaagketting aan de bovenkant van de geleiderail vastloopt, kan de geleiderail onbeheerst in uwrichting terugschieten.
- Elk van deze reacties kan ertoe leiden tot u de contrôle over de zaag verliest en zich möglich zwaar verwondt. Verlaat u Niet alleen op de in de kettingzaag ingebouwde veiligheidsvoorzi-eningen. Als gebruiker van een kettingzaag dient u verschillende maatregelen te treffen om ongeval- en letselvrij te konnen werken.
Een terugslag is het gevolg van een verkeerd of onvakkundig gebruik van het elektrische werktuig. Dit kan met gespaste voorzorgsmaatregelen worden voorkomen, zoals hieronder beschreiben:
- Houd de zaag met bye de handen vast, waar bij de duimen en vingers de grepen van de kettingzaag omsluiten. Breng uw
licham en armen in een positie waarin ze de terugslagkrachten kuren opvangen. Wanneer gesape maatregelen zichn getroffen, kunt u de terugslagkracht beheersen. Laat de kettingzaag nooit los.
Vermijd een abnormale lichaamshouding. Dit zorgt voor een betere controle over de kettingzaag in onverwachtete situatuies.
- Gebruik altijd de door de fabrikant aanbevolen verzangende geleiderails en kettingen. Verkeerde verzangende geleiderails en kettingen können leiden tot het scheuren van de zaagketting en/of tot terugslag.
- Volg de instructies van de fabrikant voor het slijpen en onderhonden van de zaagketting. Een te lage dieptebegrenzer verhoogt de kans op terugslag.
- Zaag Niet met de spits van het zwaard (zie afb. b). Er bestaat gevaar voor terugslag.
Zorg ervoor dat op de grond geen voorwerpen liggen waarover u kunt struikelen.
Extra veiligheidsaanwijzingen
- Houd het elektrisch apparaat alleen vast aan de geisoleerde grijpvlakken, want het mes kan in contact komen met verborgen elektrische leidingen. Wanner het mes in contact komt met een leiding die onder spanning
staat, kan dit de metalen onder-delen van het apparaat onder spanning zetten en leiden tot elektrocutie.
Inspecteer zorgvuldig het oppervlak dat u wilt maaien en verwijder alle draden of andere vreemde voorwerpen.
-
Controller het apparaat voor elk gebruik op duidelijke gebreken zoals lose, versleten of beschadigde onderdelen. Controller het apparaat op belangrijke schade of defecten als het is geallen is.
-
Controleer voor het starten, na vallen of stoten het apparaat en vergewis u ervan dat het in goede staat verkeert.
-
Opgelet! Plaatselijke voorschriften können het gebruik van de machine beperken.
-
Houd het apparaat met het snijwerktuig steeds in een goede toestand.
-
Houd rekening met het volgende: Onjuist onderhoud, het gebruik van Niet-conforme reserveonderdelen of het onceautoiseerd verwijderen of wijzigen van de veiligheidsvoorzieningen kan leiden tot schade aan het apparaat en ernstig letsel bij personen die met het apparaat werkken.
-
Beveilig het apparaat goed tijdens transport om schade aan het apparaat en letsel te voorkomen.
-
Controleer voor gebruik het apparaat op losse bevestigingen, beschadigde onderdelen, b.v. scheuren in de snijopzetstukken.
-
Draag antislipvoetbescherming en nauwsluitende kleding.
-
Gebruik geen toebehoren dat Niet door PARKSIDE is aanbevolen. Dit kan namelijk leiden tot elektrische schok of brand.
Neem de veiligheids-, laad- en gebruikinstructies in acht die vermeld staan in de gebruiksaanwijzing van uw accu en van de lader van de serie Parkside X 20 V TEAM. Een gedetailleerde beschrijving van het laadproces en andere informatie vindt u in de aparte gebruiksaanwijzing ervan.
Montage
Haal de accu uit het apparaat voordat u enige werkzaamheden aan het apparaat uityoert.
Gebruik uitsluitend originele onder-delen.
i De demontage vindt in de omgeke erde volgorde plaats.
Accu verwijderen/plaatsen
-
Om de accu (11) uit het apparaat te halen, drukt u op de ontgrendeltoets van de accu en trekt u de accu eruit.
-
Om de accu (11) teplaatsen, schuift u de accu langs de geleidingsrail in het apparaat. De accu klikt voorbaar vast.
Plaats de accu pas als het apparaat volledig ineengezet is. Er bestaat geaar voor verwondingen!
Zaagketting monteren
Draag tijdens het werken met de zaagketting handschoenen die beschemmen gegen snijwonden.
Let op de juiste looprichting van de zaagketting (2). Dit wordt aangegeven onder de kettingwielafdekking (5) en op het zwaard (1).
Span de zaagketting na de eerste 5-6 zaagbewerkingen opniew aan. Zie het hoofdstuk „Zaagketting aanspannen".
- Leg het apparaat op een vlakke ondergrond.
- Verwijder de kettingwielafdekking (5) door de vleugelmoer (3) los te make n
- Leg de zaagketting (2) in de zwaardmoer. Leg de zaagketting (2) rond het kettingrondsel (25).
- Plaats het zwaard (1) en de zaagketting (2) op de railpin (24). Als de neus rechts onder de railpin (24) in de onderste ronde uitsparing van het zwaard zit, zit het zwaard juist. Het is normal dat de zaagketting (2) doorhangt.
- Zet de kettingwielafdekking (5) op. Draai de vleugelmoer (3) op de kettingwielafdekking slechts een Klein beetje vast, aangezien de zaagketting nog moet worden gespannen.
- Span de zaagketting (2) voor door dering (4)oor het opspannen van de ketting te draaien . Draaiervolgens de vleugelmoer (3) van de ketting-wielafdekking vast.
Opgelet! De hoogsnoeier kan nasmeren.
Zaagketting aanspannen
Het regelmatig aanspannen van de zaagketting dient voor de veiligheid van de gebruiker en vermindert of verhindert slijtage en kettingschade. We raden de gebruiker aan voor het aanvatten van het werk en met intervallen van ca. 10 minutes de kettingspanning te controleren en indien nodig te corrigeren.
Tijdens werken met de zaag worden de zaagketting warm enzet daardoor een beetjeuit.Met ditlanger worden"moet in het bijzonder bij neue zaagkettingen rekening worden gehonden.
De zaagketting Niet aanspannen of verrangen als deze nog heet is, waarze na het afkoelen opnieuw een beetje inkrimpt. Bij Niet-na-leving kan dit leiden tot schade aan de geleidingsrail of de motor, waarde zaagketting dan te strak rond het zwaard ligt.
Kettingspanning en -smering beinvloeden aanzienlijk de levensduur van de zaagketting.
De zaagketting is goed gespannen als deze Niet doorhangt
aan de onderkant van het zwaard en met uw gezahdschoende hand rond kan worden getrokken. Bij het trekken aan de zaagketting met 9 N (ca. 1 kg) trekkracht mogen de zaagketting en het zwaard Nieteer dan 2 mm van elkaar zijn verwijderd.
Gevaar voor verwondingen! Haal de accu's uit het appa- raat, voor u aan het appa- raat werkt.
Zaagketting aanspannen
De ring (4) voor het opspannen van de zaagketting kan maximaal een kwartdraai worden gedraaid. Bij de eerste instelling要去en de pijl van de ring (4) en de pijl op de behuizing van het apparaat waar elkaar wijzen.
1.Maak de vleugelmoer (3)los 5.
2. Span de zaagketting (2) op door dering (4) voor het opspannen van de ketting rechtsom te draaien. Verminder de spanning van de zaagketting door de ring linksom te 5 draaien.
3. Draai de vleugelmoer (3) vast.
Bij een neue zaagketting moet u de kettingspanning na maximaal 5 snijbewerkingen aanpassen.
Motorkop monteren
- Steek de ligger (27) in de schroefdraadaansluiting (26) van de motorkop (19). De nok van de ligger (28)要去 in de uitsparing op de schroefdraadaansluiting passen!
- Schroef de wartelmoer (6) vast.
Bediening
Gebruik de machine nicht zonder handbescherming. Draag tijdens het werken met demachine aangepaste kledij en werkhandschoenen.
Kontroleer voor elk gebruik, of de machine goed functioeert. De aan-/uit schakelaar en de veiligheidsschakelaar mogen Niet worden vergrendeld. U moet na loslaten van de schakelaar de motor uitschakelen. Indien een schakelaar beschadigd is, mag de machine Niet meer worden gebruikt. Let er op, dat de netspanning met het typelabel op de machine overeenstemt.
Let op geluidsoverlast enplaatselijke voorschriften. Het gebruik kan van het apparaat op bepalde dagen (bijvoorbeeld zon- en feest-dagen), op bepalde uren van de dag (middagpauze, 's nachts) of in bijzondere gebieden (bijvoorbeeld kuuroorden,ziekenhuizen etc.) beperkt of verboden zijn.
Ketting smeren
Het zwaard en de zaagketting mo- gen nooit zonder olie zich. Als u de hoeier met te weinig olie gebruikt, Ieemt het zaagvermogen en de leur van de zaagketting af, odomat de hetting sneller stomp wordt. Te weinigarkent u aan rookontwikkeling of ver- ing van het zwaard.
Zodra de motor loopt, vloeit er olie waar het zwaard.
Kettingolie bijvullen:
- Controleer regelmatig de oliepeilindicatie (30) op de olietank en giet olie bij als de minimummarkering "OIL min" olie is bereikt. De olietank bevat ca. 65 ml olie.
NLBE
-
Gebruik pyrolyseolie die additieven voor het reduceren van wrijving en slijtage bevat. U(Int)kunt deze via ons service-center bestellen.
Een andere optie is om kettingsmeero- lie met een laag gehalte aan kleefadditieven te gebruiken.
Maak de olietank leeg als u de ketting-zaag langere tijd Niet gaat gebruiken (6-8 weken). -
Draai de dop van de olietank (29) af en giet de kettingolie in de olietank.
- Veeg eventueel gemorste olie weg en sluit de dop van de olietank (29) weeR.
Schakel altijd eerst het apparaat uit en LAST de motor afkoelen voordat u kettingolietoevoegt. Bij overlopendeolie bestaat brandgevaar.
Controleer voor het begin van uw werkzaamheden de automatische olieregeling.
- Steek de buisschacht (7) volledig in elkaar (zie "Buischacht telescopisch monteren"), schakel het apparaat in en houd het zwaard (1) boven een helde re grond. Het apparaat mag de bodem niet raken.
Als er een oliespoor zichtaar worden, functioneert het apparaat maar beho- ren.
Als er geen oliespoor zichtaar wordt, reinigt u eventueel de oliedoorvoer (23) ofaat het apparaat door onsite klantendienst repareren.
Reinig de oliedoorvoer (23), om een storingsvrije, automatische
smering van de zaagketting tijdens bedrijf te garanderen. Gebruik een borstel of een doek om eventuele resten uit de oliedoorvoer (23) te vegen.
Dehoogsnoeier zwenken
- Druk op de vergrendelknop (31) en houd hem ingedrukt.
- Grijp de hoogsnoeier vast aan de gemonteerde zwaardbeschermingskoker (22) en draai hem in de gewenste positie.
Er zich 4 posities möglichk. - Fixeer de hoogsnoeier door de vergrendelknop (31) los te lately.
- Controller of de hoogsnoeier in de gewenste stand is vastgeklikt.
Er mag geen reliiefzaagsnede worden gemaakt met de zaagkop onder een verstelbare hoek. Het gevaar bestaat dat het apparaat terugslaat en Niet meer te controleren is.
Draaggordel omdoen
Draag de draaggordel nooit diagonal over uw schouders en borst maar slechts over een schouder, zodat u inoodgevalen het apparaat snel van uw lichaam kut verwijderen.
Met de insteeksluiting (9) kan het apparaat snel worden losgemaakt van de gordel. Om de insteeksluiting te openen, drukt u de beiden klemmen samen.
- Hang de draaggordel (10) over een schouder.
- Stel de gordellenge zodanig in dat zich de karabijnhaak ongeveer 10 cm onder de heup bevindt.
- Bevestig de karabijnhaak aan het oog (8) voor het inhangen van de gordel.
Oog voor draaggordel verschuiven
U kunt het oog (8) verschuiven om het gewicht van het apparaat beter te verdelen.
- Draai de inbusschroef (32) aan het oogje (8) voor de draaggordel los met behulp van de inbussleutel (21)uit het opbergvak (A 12) aan de handgreep.
- Schuif het oog (8) maar de gedapeplaats.
- Draai de schroef (32) weev vast.
Hulphandgreep monteren / instellen
Hulpgreep monteren
- Open de vergrendeling van de hulpgreep (33) aan de onderkant van de hulpgreep (17).
- Schuif de hulpgreep (17) op de buisschacht (7).
- Klap de vergrendeling van de hulpgreep (33) dicht om de positie te fixeren.
Positie instellen
- Klap de vergrendeling van de hulpgreep (33) aan de onderkant van de hulpgreep (17) open.
- Schuif de hulpgreep (17) maar de gewenste positie op de buisschacht (7).
- Klap de vergrendeling van de hulpgreep (33) dicht om de positie te fixeren.
Hoek instellen
- Maak de snelspanner (16) van de hulpgreep (17) los.
- Stel de gewenste hoek in.
- Sluit de snelspanner.
Buisschacht telescopisch uittrekken
- Klap de vergrendeling van de telescopische stang (18) aan de buisschacht (7) open.
- Trek/schuif de ligger (27) maar de gewenste lenghte.
- Klap de vergrendeling van het telescopisch gedeelte (18) dicht om de lengte te fixeren.
In- en uitschakelen
Zorg dat u stabel staat en houd het apparaat met beiden handen goed vast en houd het op voldoende afstand van uw lichaam. Controllerer eerst of het apparaat geen voorwerpen raakt alvorens het in te schakelen.
- Schuif de accu (11) langs de geleiderail in het apparaat. Hij klikt hoortaar yast.
- Omhet apparaat in te schakelen, schuift u de veiligheidsschakelaar (15) maar voren en drukt u tegelijkertijd op de aan-/uitknop (13). Het apparaat loopt op maximale snelheid. Nu kunt u de veiligheidsschakelaar (15) waar loslaten.
- Om het apparaatuit te schakelen, laat u de aan-/uitschakelaar (13) wee los.
Veilig werken
Wanneer de zaagketting vast-gekneld raakt, probeer dan Niet om de hoogsnoeier er met geweld uit te trekken. Er bestaat anders een risico op verwondingen. Zet de motor af en gebruik een hefboomarm of spie om de hoogsnoeier los te make.
- Draag tijdens het werk met de hoogsnoeier een veiligheidsbril, om ooglet-sels te voorkomen.
- Draag bij de werkzaamheden met het apparaat steeds de meegeleverde draaggordel.
Voer voor gebruik en na vallen of andere schokken een visuele controleuit om belangrijke defecten vast te stellen. Bij defecten neemt u het apparaat nicht in gebruik, maar richt - Gebruik de hoogsnoeier nicht op een ladder staande of op een onveilig standplaats.
- Laat u Niet tot een onbezonnen snede verleiden. Dat zou uzelf en andere personen in gevaar können brengen.
- Kinderen要去ndertoezichtstaan om te vrijwarendatze Niet met het apparaat spelen.
- Een langer gebruik van het apparaat kan tot door trillingen veroorzaakte doorbloedingsstoornissen van de handen leiden. U kunt de gebruiksduurECHTER dooer geschikte handschoenen of regelmatie pauzes verlengen. Let erop dat de personlijke aanleg voor een slechte doorbloeding, lage buitentemperatureen of groe grijpkrachten bij het werken de gebruiksduur verkorten.
- Neem bij de hoogsnoeier de vastgelegde werkhoek van max. 60^ in
acht, om veilig te{kunnen werken. (zie afbeelding J)
Ga op een helling alteid boven of opzij van de te zagen tak staan.
- Houd het apparaat zo zich möglich bij het lichaam. Zo hebt u het Beste evenwicht.
- De zaagketting要去en maximale snelheid hebben bereikt voordat u met het zagen begint.
Zorg ervoor dat de zaagketting Niet in de snede vastgekneld raakt. De boomstam mag Niet breken of aftsplinteren.
Schakel het apparaat meteen uit als de zaagketting blokkeert en haal de accu eruit. Verwijder verrolgens het object dat de blokkering veroorzaakt. Blijft het zwaard bij het zagen hangen, schakel dan het apparaat uit en haal de accu eruit. Bevrijk het zwaard met een spi uit de snede.
- U hebt meer controle over het apparaat wanner u met de onderkant van het zwaard (met trekkende zaagketting) en Niet met de bovenkant van het zwaard (met schuivende zaagketting) zaagt.
- Neem de voorzorgsmaatregelen gegen terugslag inucht (zie verilgheidsinstru-ties).
- Verwijderaar onderenhangende takken door de snede boven op de tak te beginnen.
- Vertakkingen要去 individueliellen verwijderd.
- De zaagketting mag tijdens het doorza-gen of daarna noch de grond noch een ander voorwerp aanraken.
- Gevaar voor weggeslingerde of vallen de objcten Houd andere Personen uit de buurt van het apparaat.
- Houd u ten minste 10 m verwijderd van bovengrondse elektriciteitsleidingen. Voorkom onbedoelde inschakeling.
Apparaat neerleggen
- Leg het apparaat eerst met de motor-kop op de grond.
- De snijvoorziening要去 drukloos op de grond worden gelegd.
- Oefen in principe geen staatische druk op de snoeivoorziening UIT.
Snoeitechnieken met de hoog Snoeier
Wees altijd behoedzaam voor terugslag en voor neervallende takken en takken op de grond.
- Kleine takken afzagen:
Leg het aanslagvlak van de zaag gegen de tak, om schokbeweging van de zaag bij de start van de zaagbeweging te voorkomen. Beweeg de zaag met lichte druk van boven maar onderen door de tak.
Wees behoedzaam voor een voortijdi- ge doorbreken van de tak, in het geval u de groorte en het gewicht van de tak Niet goed heb ingeschat.
- Groteretakkenafzagen:
Voer bij grotere takken eerst een ontlastende snede uit, om de tak op beheerste manier te kuren afzagen. Daartoe zaagt u in het onderste derde van de tak (met de bovenkant van het zwaard) een eerste snede (a) in de tak. Zaag cervolgens van bovenaar onderen (met de onderkant van het zwaar) maar de eerste snede toe (b).
- Afzagen in stukken:
Zaag grote of Lange takken in stukken af, zodat umeer controle over het neervallen van de tak heb.
- Zaag de onderste takken van de boom eerst af, zodate afgesneden takken vlotter+kunnen neervallen.
- Na het snijden voelt de zaag plots zwaarder aan, waar dat de zaag Nieteer op de tak leunt. Het gevaarbestaat dat u de controle over het apparaat verliest.
- Trek de zaag alleen met draaiende zaagketting uit de snede, om het vastklemmen van de zaag te voorkomen.
- Zaag Niet met de top van de snijvoorzi-enig.
- Zaag Niet in uitpuilende knopen van een tak, onder dit de wondheling van de boom verhindert.
Onderhoud en reiniging
Waarschuwing! Risico op lichamelijk letsel door bewegende gevaarlijke onderdelen!
Laat onderhoudswerkzaamheden die nicht in deze handleiding wor
NLBE
den beschreiben uitvoeren door ons servicecenter. Gebruik enkel originele onderdelen.
Haal eerst de accu's uit het apparaat voordat u reinings- en onderhoudwerkzaamheden uitvoert.
Draag handschoenen wanner u het mes, de zaagketting en de mesbalk aanraakt.
Voer de volgende onderhouds- en reingingswerken regelmatiguit. Dan bent u zeker van een lang en betrouwbaar gebruik.
- Kontroleer de machine voor elk gebruik op duidelijke tekenen van losse, versleten of beschadigde onderdelen. Kontroleer of de schroeven goed vastzitten in het mesblad.
- Snij Niet met stompe of versleten messen: hierdoor raken de motor en de aandrijving van uw machine overbelast.
- Kontroleer de afdekkingen en beschermingen op beschadigingen en kontroleer of ze goed vastzitten. Vervang deze indien nodig. Houdt ventilatie-openingen en motorbehuizing rein.
Reiniging
Haal eerst de accu's uit het apparaat voordat u reiningswerkzaamheden uitvoert.
-
Reinig het apparaat na elk gebruik. Reinig de motorbehuizing met een vochtige doek of een borstel. Het apparaat mag Niet met water worden afgespoeld of in water worden gedompeld.
-
Houd de ventilatiegleuven van het apparaat schoon. Gebruik waarvoor een vochtige doek of een borstel.
- Gebruik geen reinigings- of oplosmid-delen. U kunt het apparaat op die manier zodanig beschadigen dat het Nieteer kan worden gerepareerd. Chemische substanties hunnen de plastieken delen van het apparaat aantasten.
Onderhoudsintervallen
Voer de in de onderstaande babel vermelde onderhoudswerkzaamheden regelmatiguit.Regelmatig onderhoud van uwapparaat verlengt de levensduur van hetapparaat. Dit garandeert optimale snoeiresultaten en voorkomt ongevallen.
Tabel onderhoudsintervallen
| Machineonder-deel | Actie | Vóör elk gebruik | Na 10 bedrij-suren |
| Volledige machine | Toestand controlleren, bescha-digde onderdelen indien nodigervangen | ✓ | |
| Toegankelijke schroe-ven en moeren | vastdraaien | ✓ | |
| Zaagketting | controlleren, smeren, indien no-dig bijslijpen of cervangen | ✓ | |
| Zwaard | controlleren, omdraaien, reinigen, smeren | ✓ | ✓ |
Sniijtanden slijpen
Het slijpen van een zaagketting alot u over aan een vakman of doet u volgens de handleiding van uw zaagkettingslijpmachine. Voor het slijpen van een zaagketting is enige oefening vereist. In geval van twijfel is het beter om de zaagketting te verrangen.
Zaagketting verrangen
Draag handschoenen wanner u het mes, de zaagketting en de mesbalk aanraakt.
Bevestig een neue zaagketting nooit op afgesleten tandwerk of op een beschadigd of versleten zwaard.
- Schakel het apparaatuit en verwijder de accu's.
- Verwijder de kettingwielafdekking (5) door de vleugelmoer (3) vooraf los te make n
- Verwijder de oude zaagketting (2).
Het monteren en opspannen van de neue zaagketting is beschreiben in hoofdstuk
"Montage - zaagketting monteren" en "Montage - zaagketting opspannen".
Zwaard onderhouden
Het zwaard moet elke 8-10 bedrijfsuren worden omgedraaid om een gelijkmatige slijtage te garanderen (zie hoofdstuk "Onderhoud en reiniging: zwaard omdraaien").
- Schakel het apparaat uit en haal de accu eruit.
- Verwijder de kettingwielafdekking (5), de zaagketting (2) en het zwaard (1).
- Controller het zwaard (1) op slijtage. Verwijder braam en maak de geleidingsvlakken wee recht met een vlakke vijl.
- Reinig de oliedoorvoer (23), om een storingsvrijje, automatische smering van de zaagketting tijdens bedrijf te garan-deren.
- Monteer het zwaard, de zaagketting en de kettingwielafdekking en span de zaagketting wee op (zie hoofdstuk "Montage").
Zwaard omdraaien
Draag handschoenen wanner u het mes, de zaagketting en de mesbalk aanraakt.
- Schakel het apparaat uit en haal de accu eruit.
- Verwijder de kettingwielafdekking (5) door de vleugelmoer (3) vooraf los te make n
- Verwijder de zaagketting (2) en het zwaard (1).
- Draai het zwaard (1) eenmaal om zich horizontale as.
- Leg de zaagketting (2) in de zwaardmoer. Leg de zaagketting (2) rond het kettingrondsel (25).
- Plaats het zwaard (1) en de zaagketting (2) op de railpin (24). Als de nok rechts van de railpin in de langgatuitsparing van het zwaard zit, zit het zwaard goed. Het is normal dat de zaagketting (2) doorhangt.
- Zet de kettingwielafdekking (5) op. Draai de vleugelmoer (3) op de kettingwielafdekking slechts een Klein beetje vast, aangezien de zaagketting nog moet worden gespannen.
- Span de zaagketting (2) voor door dering (4)oor het opspannen van de ketting te draaien . Draai verrolgens de vleugelmoer (3) van de ketting-wielafdekking vast.
Wanner het zwaard (1) gedraaid is, is de looprichting in vergeling tot het afgebeelde pictogram omgekeerd.
Opslag
Voer vór de opslag de reinigingsen onderhoudswerkzaamheden uit.
Berg het apparaat met de meegeleverde zwaardbeschemingskoker (A 22) op een droge plaats, beschermd gegenstof en buiten bereik van kinderen op. Bewaar het apparaat liggend of zoda-nig, dat het nicht kan omvallen.
Maak de olietank leeg als u de kettingzaag langere tijd nicht gaat gebruiken (6-8 weken).
- Reinig het apparaat en de toebehoren zorgvuldig voordat u ze opbergt.
- Bewaar het apparaat Niet in een plastic zak, want dan zou vocht en schimmel kuren optreden.
Transport
Transporteer het apparaat Niet terwijl het nog in werk-king is! Gevaar voor verwondingen!
Tijdens het transport moet de zwaard-beschermingskoker (A 22).altijd geplaatst+zijn.
- Draag het apparaat steeds met maarachten gerichte snoeivoorziening en met twee handen, namelijk met de ene hand op de handgreep (A 14) en de andere hand op de hulpgreep (A 17).
Verwerking en milieuubescherming
Neem de accu's uit het apparaat en lever het apparaat, accu, toebehoren en verpakking in voor een milieuvriendelijk recycling.
Giet oude olie Niet in de riolering of in de afvoerleiding. Voer oude olie milieuuvriendelijk af: lever hem bij een inzamelpunt in.
Machines horen nicht bij huishoudelijk afval.THuis.
Volgens Europese richtlijn
Volgens de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting in nationaalrecht要去en afgedankte elektrische apparaten geschienen worden ingezameld en worden meegegeven voor een milieuvriendelijkrecyclage.
Recycling-alternatif betreffende de eis tot terugzending:
de eigenaar kan het elektrisch apparaat terugsturen of is ertoe verplicht mee te werk aan een vakkundige recyclage als hij zich van het apparaat ontdoet. Het oude apparaat kan hiervoor ook op een terugnamepunt worden achtergelaten waar het apparaat wordt verwijderd zoals vastgelegd in de nationale wetgeving inzake
recycling en afvalverwerking.
Dit is nicht van toepassing op accessoires die bij oude apparaten zijn gevoegt en hulpmiddelen zonder elektrische bestand-delen.
-
Geef uw machine aan een afvalinza-melpunt af. De kunststoffen en metalen onderdelen worden maar soort geschieiden en dan gerecycleerd. Voor vragen hieromtrent kunt u terecht bij ons servicecenter.
-
De afvoer van uw ingezonden defekte apparaten voeren we Gratis UIT.
Voer het snijgoed af bij de compost-productie enwerp dit Niet in de vuilnisbak.
Reserveonderdelen/Accessoires
Reserveonderdelen en accessoires verkrijgt u op www.grizzlytools-service.eu
Ondervindt u problemen bij het orderproces, gebruik dan het contactformulier. Bij andere vragen neemt u contact op met het "Service-Center" (zie pag. 100).
| Pos. | Pos. explosietekening | Benaming | Bestelnummers |
| A 1 | 50 | Zwaard 8" 30100451 | |
| A 2 | 54 | Zaagketting | 30091329 |
| A 5 | 43-48 | Kettingwielafdekking | 911060 |
| A 10 | 13 | Draaggordel | 91106096 |
| A 17 | 34 | Hulphandgreep | 91106092 |
| A 20 | - | Bio-kettingolie, 180 ml | 30230010 |
| A 21 | 12 | Inbussleutel | 91105852 |
| A 22 | 78 | Zwaardbeschemingskoker | 91104368 |
A Foutmeldingen
| Probleem Mogelijke oorzaak Oplossing | ||
| Apparaat start nicht | Accu (11) leeg | Accu laden (aparte gebruiksaanwijzing voor accu en lader raadplegen) |
| Accu (11) nicht geplaatst | Accuplaatsen (aparte gebruiksaanwij-zing voor accu en lader raadplegen) | |
| Aan-/uitknop (13) defect | Reparatie door service center | |
| Motor defect | ||
| Apparaat werk met onderbrekin-gen | Intern loszittend contact | Reparatie door service center |
| Aan-/uitknop (13) defect | ||
| Zaag draait zwaar, zaagketting springt eraf | Onvoldoende kettingspan-ning | Kettingspanning controleren |
| Ketting worden het, rookontwikkelingijdens het zagen, verkleuring van de rail | Te weinig kettingolie | Oliepeil controleren en indien nodig kettingolie toevoegen, automatische olieregeling controleren en indien no-dig het olieafvoerkanaal reinigen of door de klantenservice lately repareren |
| Slecht snoeiresul-taat | Zaagketting (2) stomp | Ketting slijpen of verwangen / Mesbalk slijpen of verwangen / Drietands mes ver-vangen (service center) |
| Onvoldoende kettingspan-ning | Kettingspanning controleren | |
Garantie
Geachte cliente, gechte klant,
U kriigt op dit apparaat 3aar garantie, te rekenen vanaf de datum van aankoop.
Ingeval van gebreken aan dit product heeft u tegenover de verkoper van het product wettelijk rechten. Deze wettelijk rechten worden door once hierna beschreven garantie nicht beperkt.
Garantievoorwaarden
De garantietermiin begint met de datum van aankoop. Gelieve de originele kassabon goed te bewaren. Dit document wordt als bewijs van de aankoop benodigd. Indien er zich binnen drieJAar, te rekenen vanaf de datum van aankoop van dit product, een materiaal- of fabricagefout voordoet, wordt het product door ons -aar once keuze -oor u Gratis gerepareerd of verrangen. Deze garantievergoeding stelt voorop dat binnen de termijn van drieJAar het defekte apparaat en het bewijs van aankoop (kassabon) voorgelegd en dat schriftelijk kort beschreiben wordt, waarin het gebrek bestaat en wanner het zich voorgedaan heeft.
Als het defect door once garantie gedekt is, krijgt u het gerepareerde of een neue product terug. Met herstelling ofuitwisseling van het product begint er geen neue garantiepiode.
Garantieperiode en wettelijk kwaliteitsgarantie
De garantipeiode wordt door de garantievergoeding Niet verlengd. Dit geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij de aankoop bestaande beschadigingen en gebreken要去en onmiddelijk na het uitpakken gemeld worden. Na het verstijken van de garantipeiode tot stand komende re
paradies worden gegen verplichte betaling van de kosten uitgevoerd.
Omvang van de garantie
Het apparaat werk volgens strikte kwaliteitsrichtlijnen zorgvuldig geproduerd en voor aflevering nauwgezet getest.
De garantievergoeding geldt voor materiaal- of fabricagefouten. Deze garantie is Niet van toepassing op productonderdelen, die aan een normale slijtage blootgesteld zich en.daarom als aan slijtage onderheige onderdelen beschouwd hunnen worden (b.v.ketting) of op beschadigingen aan breekbare onderdelen (b.v.schakelaars, Zaagketting).
Deze garantie valt weg wonneer het product beschadigd,iet oordeelkundig gebruikt of Niet onderhoden werden.Voor een vakkundig gebruik van het product dienen alle in de gebruiksaanwijzing vermelde aanwijzingen nauwgezet in acht genomen te worden.Gebruksdoeleinden en handelingen, die in de gebruiksaanwijzing afgeraden worden of waarvoor gewaarschuwd wordt,dienen onvoorwaardelijk vermedente worden.
Het product is uitsluitend voor het privé-en Niet voor het commerciele gebruik bestemd. Bij een verkeerde of onoordeelkundige behandeling, toepassing van geweld en bij ingrepen, die Niet door het door ons geauthoriseerde servicefiliaal doorgevoerd werden, valt de garantie weg.
Afhandeling ingeval van garantie
Gelieve aan de volgende aanwijzingengevolg te gehen om een snelle behandeling van uw verzoeke te garanderen:
- Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 354671_2010) als bewijs van de aankoop waar te houden.
NLBE
- Gelieve het artikelnummer uit het typeplaatje.
- Indien er sich functiefouten of andere gebreken voordien, contacteert u in eerste instantie de hierna vernoemde serviceafdeling Telefonisch of per e-mail. U kriigt dan bijkomende informatatie over de afhandeling van uw klacht.
- Een als defect geregisteerd product sunt u, na overleg met once klantenservice, mits toevoeging van het bewijs van aankoop (kassabon) en de vermeling, waarin het gebrek bestaat en wonneer het zich voorgedaan heeft, voor u franco maar het u medegedeelde serviceadres zenden. Om problemen bij de acceptatie en extra kosten te vermiiden, maakt u onvoorwaardelijk uitsluitend gebruik van het adres, dat u medegedeeld worden. Zorg ervoor dat de verzending Niet ongefrankeerd, als volumegoed, per expresses of via een andere speciale verzendingswijze plaatsvindt. Gieve het apparaat met inbegrip van alle bij de aankoop bijgeleverde accessoires in te zenden en voor een voldoende veilige transportverpakking te zorgen.
Reparatieservice
U kunt reparations, die nicht onder de garantie vallen, gegen berekening door ons servicefilaral latent doorvoeren. Zij maakt graag voor u een kostenraming op. Wij+kunnenuitsluitend apparaten behandelen, die voldoende verpakt en gefrankeerd ingezonden werden.
Opgelet: Gelieve uw apparaat gereinigden met een aanwijzing op het defect waar ons servicefilaraal te zenden.
Ongefrankeerd - als volumegoed, per expresse of via een andere speciale verzendingswijze - ingezonden apparaten worden nicht geaccepteerd.
De afvalverwerking van uw defecte ingezonden apparaten voeren wij Gratis door.
Service-Center
NL Service Nederland Tel.:0900 0400223 (0,10 EUR/Min.) E-Mail: grizzly@lidl.nl IAN 354671_2010
BE Service Belgie Tel.: 070 270 171 (0,15 EUR/Min.) E-Mail: grizzly@lidl.be IAN 354671_2010
Importeur
Gelieve in acht te nemen dat het volgende adres geen serviceadres is. Contacteer in eerste instantie het hoger vermelde servicecenter.
Akku Vybratie/vlozenie
akumulatora 159
| Vertaling van de originele CE-conformiteitsverklaring | |
| Hiermede bevestigen wij dat de Accu-telescopische takkenschaar bouwserie PAHE 20-Li B2 Serienummer 000001 - 157000 aan de hierna volgende, van toepassing+zijnde EU-richtlijnen | |
| 2006/42/EC • 2014/30/EU • 2000/14/EC & 2005/88/EC 2011/65/EU* & (EU) 2015/863 | |
| Om de overeenstemming te waarborgen, werden de hierna volgende, in overeenstemming gebrachte normen en nationale normen en bepalingen toegepast: | |
| EN 60745-1:2009/A11:2010 • EN ISO 11680-1:2011 EN 55014-1:2017/A11:2020 • EN 55014-2:2015 EN IEC 63000:2018 | |
| Bovendien worden in overeenstemming met de geluidsemissierichtlijk 2000/14/EC Geluidsvermogenniveaua: gemessen: 93,5 dB(A) gegarandeerd: 99 dB(A) Toegepaste conformiteitbeordelings-procedure in overeenstemming met Annex VI/ 2000/14/EC Benoemde instantie: NB 0123 • TÜV SÜD Product Service GmbH • Zertifizierstelle • Ridlerstraße 65 • 80339 München • Deutschland Apparaat-Type nr.: M6A0366070810 Rev. 00 | |
| De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant: | |
| Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, 15.05.2021 Germany | Christian Frank Documentatiegelastigde |
- Het hierboven beschreiben voorwerp van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europese Parlement en van de Raad van 8 Juni 2011 inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
