INSTALLATIE

• De fabrikant is nicht aansprakelijk voor eventuele schade als gevolg van een onjuiste installmentie of oneigenlijk gebruik.
• De minimale veiligheidsafstand:tussen de kookplaat en de afzuigkap is 650~mm (sommige modellen kuren op een Kleinere afstand worden geinstalleerd; zie de paragraf over de werkafmetingen en de installmente).
• Controller of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Controller voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.

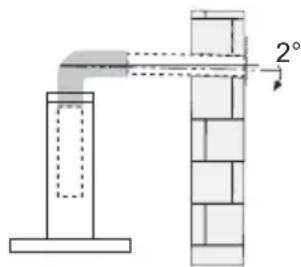

Sluit de afzuiginrichting op het rookkanaal aan met een pijp met een minimale diameter van 120~mm . De rook要去 een zo kort möglichktrajectafleggen.

• Sluit de afzuigkap Niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuiginrichting in combinatie met Niet-elektrische apparatusen worden gebruikt (bijv. gasapparaten),要去 het vertrek voldoende geventileerd着眼 om te voorkomen dat de uitgestoten gassen terugstromen. De keuken dient over een opening te beschikken die direct in verbinding staat met de buitenlucht om de toevoer van schone lucht te garanderen. Wanner de afzuigkap in combinatie met Niet-elektrische apparatusen worden gebruikt, mag de onderdruk in het vertrek Niet groter着眼 dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen worden.
• Een beschadigd netsnoer要去 door de producent of de technische servicedienst worden gerepareerd om elk risico te vermijden.
• De lucht mag nicht worden afgevoerd via een slang die worden gebruikt voor de rookafzuing door apparaten op gas of andere brandstoffen (niet gebruiken met apparaten die alleen lucht in de ruimte afgeven).

• Als de installmentievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht要去 worden genomen dan hierboven is aangegeven, dan要去aar rekening mee worden gehonden. Alle regels voor de luchtafvoer要去en in acht worden genomen.
• Gebruik alleen schroeven enkleine onderdelen die geschikt zich voor de afzuigkap Waarschuwing: indien de schroeven en bevestigingsystemen Niet volgens deze aanwijzingen worden geinstalleer, bestaat het gevaar voor elektrische schokken.
• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar met een afstand tussen de contacten van minstens 3mm

GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.

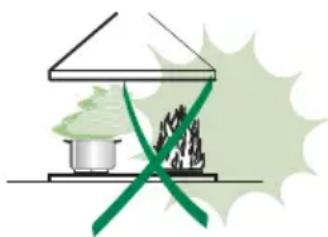

• Laat nooit hoog brandende branders onbedekt onder een werkende afzuiqkap.
• Regel de vlammen algijd zo dat ze Niet langus de pannen omhoogkomen.
• Controller frituurpannen tijdens het gebruik: de oververhitte olie zou ylam+kunnen vatten.
• Er mag nicht onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder dan 8aar en door Personen met een lichamelijke, zintuiglijke of geestelijkbeperking of met onvoldoende envaring en kennis, mits ze onder toezicht staan en goed geinstrueerd zichn over een veilig gebruik van het apparaat en de bevaren die ermee samenhangen. Zorg ervoor dat kinderen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mooteniet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.
• Dit apparaat mag nicht gebrukt worden door Personen (waaronder kinderen) met geestelijkke, lichamelijke of zintuiglijke beperkingen, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat door Personen die verantwoordelijk zijn voor hun verilgheid.

• “LET OP:ijdens het gebruik van de kooktoestellen+kennen de toegankelijkdelen erg heet worden”.

ONDERHOUD

• Schakel het apparaat uit of koppel het los van het elektriciteitsnet alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.
• De filters reinigen en/vervangen na de aangegeven tijdsperiode (brandgevaar).
• De vetfilters要去en om de 2 maanden worden schoongemaakt, of vaker bij.beer intensief gebruik. Ze können in de afwasmachine worden gewassen.
• Het actieve koolstofffilter is nicht afwasbaar of regenereerbaar en要去en ongeveer om de 4 maanden worden verrangen, of vaker bij zeer intensief gebruik.
• 'Er bestaat brandgevaar als de reiniging Niet volgens de voorschriften worden uitgevoerd.'
• Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.

Het symbolism op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het moetECHter maar een special verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoort zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zonden+kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recylen van dit product contact op met uw gemeente, deplaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

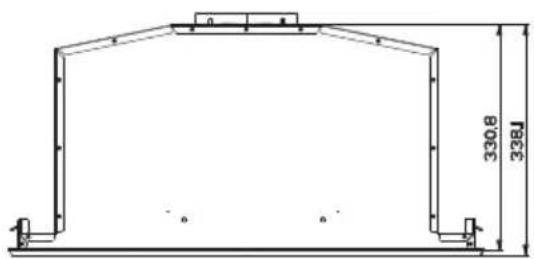

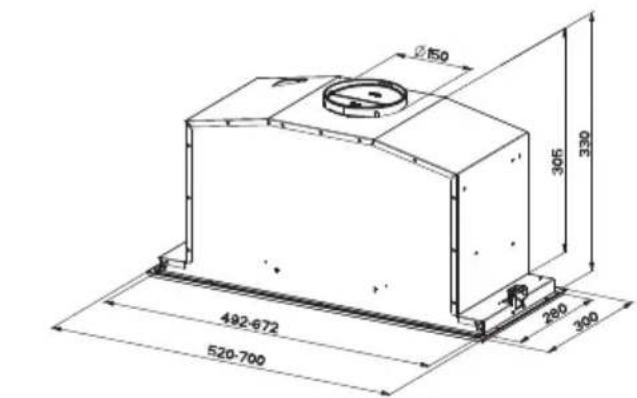

Buitenafmetingen

Onderdelen

Ref.	Aantal	Productonderdelen
1	1	Afzuigkap met: Bedieningen, verlichting, filters, afzuigunit.
2	1	Lijst
8	1	Richtingsrooster
9	1	Verloopflens ø 150-120 mm
10	1	Flens met klep ø 150 mm
Ref.	Aantal	Installatieonderdelen
12a	10	Schroeven
12e	2	Schroeven 2,9 x 9,5
12f	6	Schroeven 2,9 x 6,5
Aantal Documentatie
	1	Instructieboekje

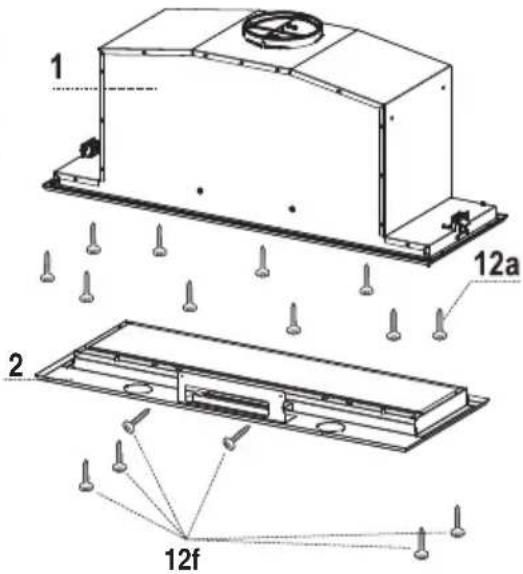

Montage van de afzuigkap

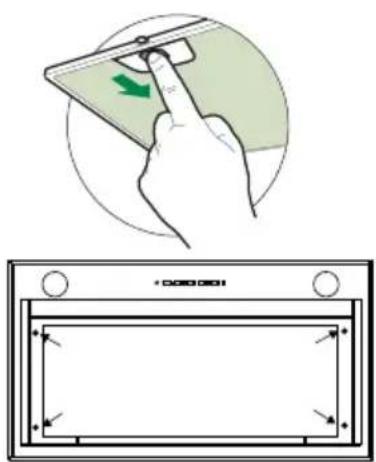

GA ALS VOLGT TE WERK VOORDAT U DE AFZUIGKAP AAN DE KEUKENKAST MONTEERT:

• Koppel de bedrading van de bedieningstoetsen los door de stekkers los te make.
• Koppel de bedrading van de verlichting los door de stekkers los te make.

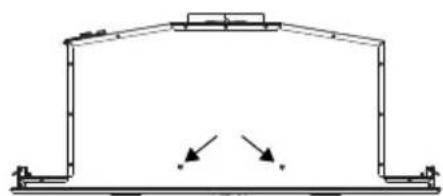

• De afzuigkap kanrechtstreeks op het onderste blad van de keukenkast worden gemonteerd (min. 650~mm van de kookplaat).
• Bouw het apparaat op het onderste blad van de keukenkast in volgens de beschrijving.
• Plaats de afzuigkap tot deze vasthaakt op de zichsteunen met klikbevestiging.
• Bevestig hem met 10 bijgeleverde schroeven 12a.
• Blokker de afzuigkap definitief door de schroeven Vf vanaf de onderkant van de afzuigkap aan te draaien.

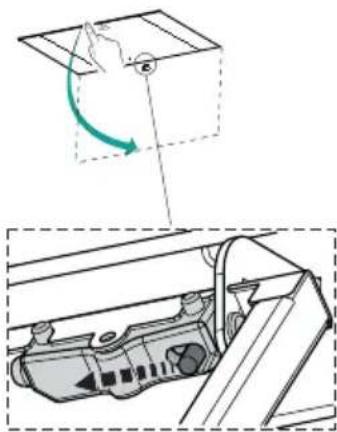

  Trek het afzuigpaneel open.
• Koppel het paneel los van de afzuigkap door de hendel van de bevestigingspen te verschuiven.
• Verwijder de vetfilters.
• Schroef de lijst waar vast met de 6 schroeven 12f, sluit de bedrading van de bedieningstoetsen en de verlichting wee aan, monteer het vetfilter en het paneel waar.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

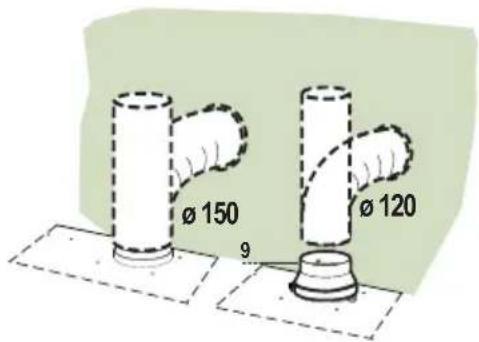

Bij installmentie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buizame leiding van 150 of 120~mm ,narr keuze van de installateur.

• Voor verbinding met een leiding van 0120mm ,要去 de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

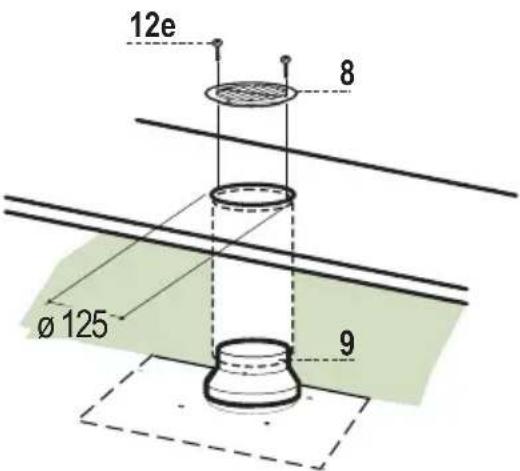

LUCHTUITLAAT FILTERVERSIE

• Boor een gat van 125 mm in de eventuele plank boven de kap.
• Breng de reductieflens 9 op de uitlaat van de wasem-kap aan.
• Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexible leiding van 120mm
• Zet de leiding vast met geschikte leidingklemmen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.

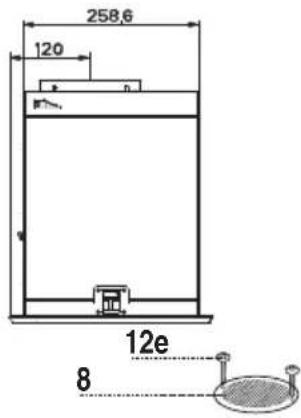

• Bevestig het richtingsrooster 8 op de uitlaat van de gereccirculeerde lucht met 2 van de bijgeleverde schroeven 12e (2,9× 9,5)
• Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3mm .

Bedieningspaneel

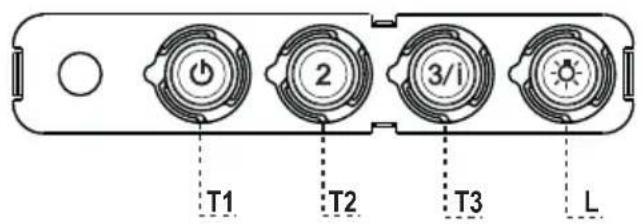

TOETS	LED	FUNCTIES
T1 Snelheid	Aan Schakelt de motor op de eerste snelheid in.
	Zet de motor uit.
T2 Snelheid	Aan Schakelt de motor op de tweede snelheid in.
T3 Snelheid	Vast	Schakelt de motor bij een korte druk op de toets op de derde snelheid in.
		Knipperend Als deze toets 2 seconden worden ingedrukt, wordt de vierde snelheid gedurende 6 minutes ingeschakeld, waarna werk op de eerder ingestelde snelheid worden overgegaan. Geschikt voor het opvangen van de maximale uitsstoot van kookdampen.
L Verlichting		Schakelt de verlichtingsinstallatie in en uit.

Let op: de toets T1 schakelt de motor altijd via de eerste snelheiduit.

AFSTANDBEDIENING (OPTIE)

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standardtype LR03-AAA (niet inbegren).

• Bewaar de afstandsbediening nicht in de buurt van warmtebronnen.
• De batterijen mogen na gebruik nicht in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken.

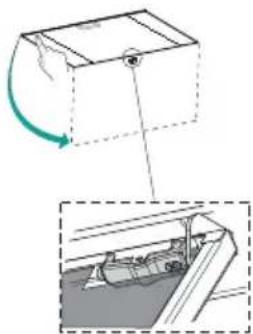

Openen van het paneel

• Trek het paneel open.
• Reinig het aan de buitenkant met een vochtige doek en een neutraal vlocijaar schoonmaakmiddel.
• Reinig het ook aan de binnenkant met behulp van een vochtige doek en een neutraal schoonmaakmiddel; gebruik geen natte doeken of sponzen of waterstralen; gebruik geen schuurmiddelen.

Metalenvetfilters

De vetfilters können in de vaatwasser worden gewassen. Dit要去 gebeuren als de led S1 gaat branden of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

REINIGEN VAN DE FILTERS

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotoruit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal.gaat knipperen.

Reinigen van de filters

• Open de panelen.
• Verwijder het filter door het�ak van de unit te duwen en het tegelijkkertijd�ak beneden te trekken.
• Was het filter zichonder het te buigen en LAST het drogen alvorens het waar te monteren (een eventuele kleurverandering van het filteropppervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efficientre van het filter).
• Monteer het filter weer en houd de handgreep waar bijaar het zichtbare deel aan de buitenkant.
• Sluit de panelen weeR.

Dit filter is nicht afwasbaar en nicht regenerebar en moet worden verrangen als de led S1 knippert of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, worden alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie要去 het alarmsignaal ten teken dat de filters verzadigd着眼 geactiveerd worden op het moment van de installmentie of daarna.
• Schakel de lampen en de zuigmotoruit.
• Druk 5 seconden op de toets T2 totdat de led ter bevestiging twee maal gaat knipperen.

VERVANGING

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotoruit.
• Druk minstens 3 seconden op de toets T3 totdat de led ter bevestiging drie maal.gaat knipperen.

Vervangen van het filter

• Open de panelen.
• Verwijder het vetfilter.

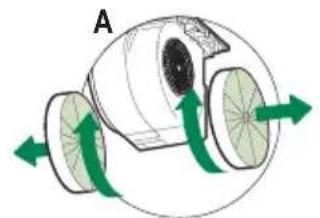

• Verwijder de verzadigde geurfilters met actieve koolstof zoals aangegeven (A).

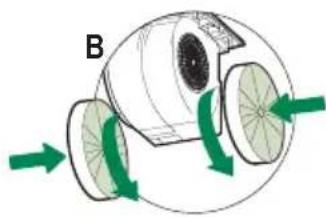

  Monteer de nouvelle filters zoals aangegeven (B).
  Monteer het yetfilter weeR.
• Sluit de panelen.

Verlichting

• Neem voor de verranging contact op met de klantenservice ('Wend u voor de aankoop tot de klantenservice').
