BEDIENUNGSANLEITUNG 5DA45450 BLAUPUNKT

EMPFEHLUNGEN UND HINWEISE 22

CHARACTERISTIKEN 25

MONTAGE 26

BEDIENUNG 28

WARTUNG 29

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 31

CHARACTERISTIQUES 34

INSTALLATION 35

UTILISATION 37

ENTRETIEN 38

INHOUDSOPGAVE

NL

ADVIEZEN EN SUGGESTIES 40

EIGENSCHAPPEN 43

INSTALLATIE 44

GEBRUIK 46

ONDERHOUD 47

INNEHÄLL

SE

REKOMMENDATIONER OCH TIPS 49

EGENSKAPER 52

INSTALLATION 53

ANVÄNDING 55

UNDERHALL 56

ES

2

ÍNDICE

CONSEJOS Y SUGERECIAS. 58
CHARACTERISTICAS 61
INSTALLACION 62
USO 64
MANTENIMIENTO 65

KAZALO

HR

SAVJETI PREPORUKE 67
SVOJSTVA PROIZVODA 70
INSTALIRANJE 71
KORISTENJE 73
ODRZAVANJE 74

KAZALO

SI

PRIPOROCILA IN NASVETI 76
ZNAICILNOSTI. 79
NAMESTITEV 80
UPORABA. 82
VZDRZEVANJE 83

INHDEKC

SR

INPENOPYKE IN CYTECTNIJE 85
KAPAKTEPNCNIKE 88
INHCTAJIINPAHbE 89
yIOTPEBA 91
OДРЖАВЕ 92

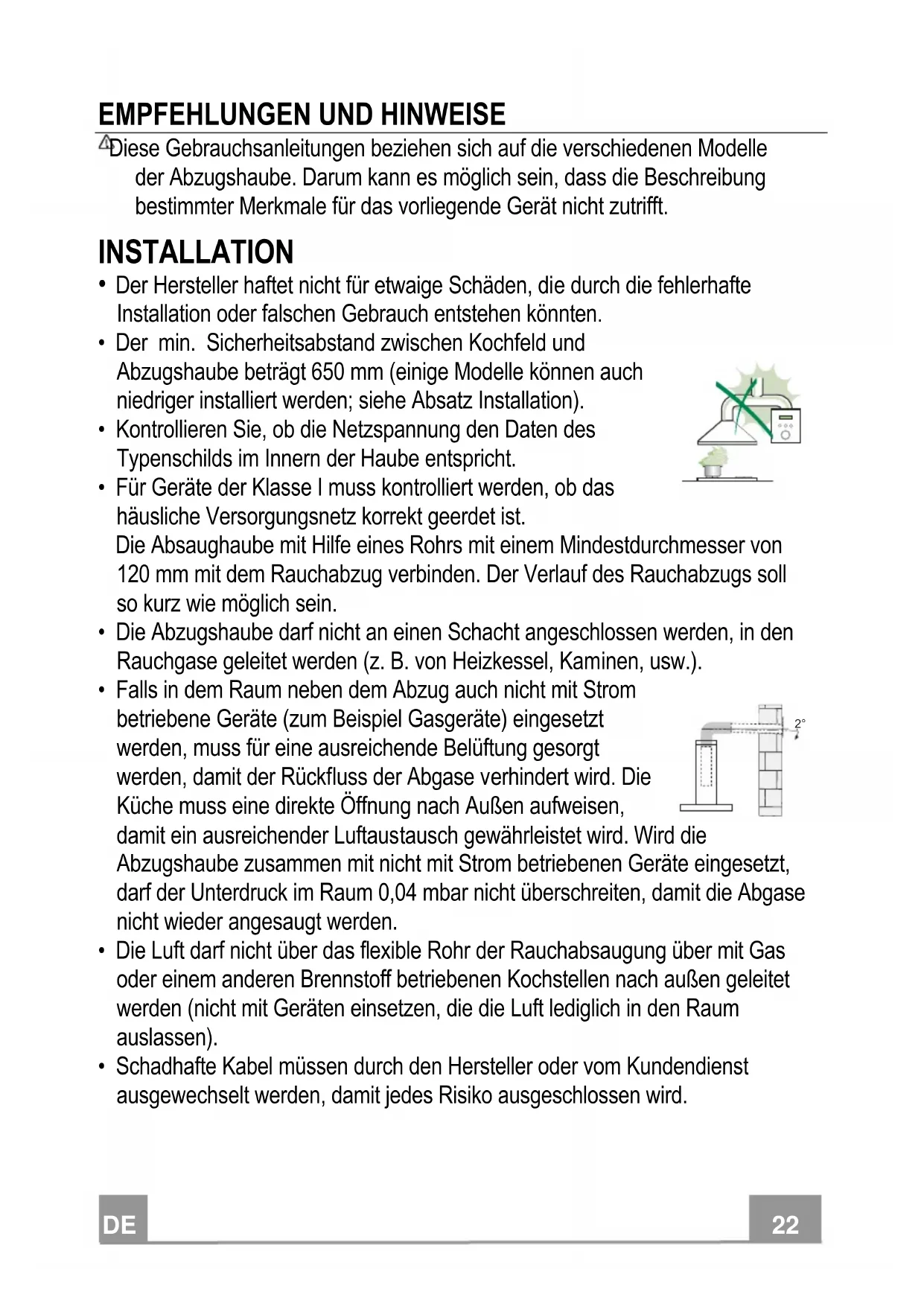

EMPFEHLUNGEN UND HINWEISE

4These Gebrauchsanleitungen beziehen sich auf die verschiedene Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen konnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschlds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das tatsächliche Versorgungsnetz korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaubearfichtan einen Schacht angeschlssen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Kühre muss eine direkte Öffnung nach Außen aufweisen,

daimt ein ausreichender Luftautausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.

• Die Luft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).

• Schadhafte Kabel mussen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jeder Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sãmtliche Abluftvorschriften zu beachten.

• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
  Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
  Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.
• Unter der eingeschalteten Haube keine offenen Flammen benutzen.
• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.
• Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl konnte sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgeben, es sei dess, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen konnen. Reinigung- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen benutzt werden, es sei dann, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

• ACHTUNG: Die zugänglichen Teile konnen während des Gebrauchs der Kochgeräte sehr heißt werden.

WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss diesen ausgeschaltet und spannungslos gemacht werden.
  Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und konnen in der Spülmaschine gespllt werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch offen ausgewechselt werden. je nach Intensität des Gebrauchs.
• „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr".
  Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden harf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling theses Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

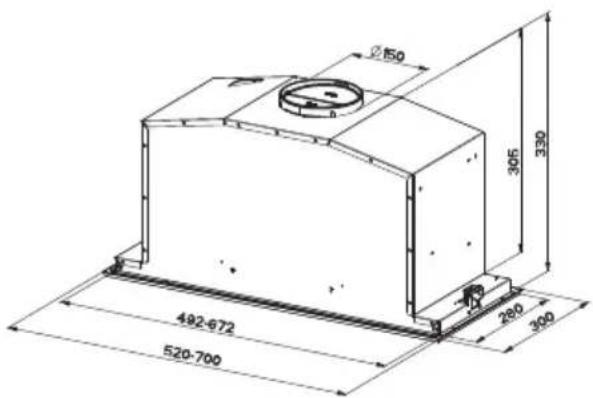

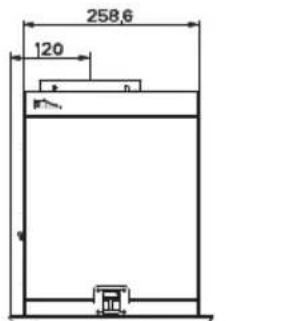

Platzbedarf

Koponenten

Bez. Menge Produktkomponenten

1

1

Haubenkörper komplett mit: Bedienelemente, Beleuchting, Filter, Absaugeinheit

2 1 Rahmen
8 1 Luftstromrichtungsgitter
9 1 Reduzierflansch 150-120 mm
10 1 Flansch mit Ventil 150 mm
12a 10 Schrauben
12e 2 Schrauben 2,9× 9,5
12f 6 Schrauben 2,9 x 6,5

Bez. Menge Produktkomponenten

Menge	Unterlagen
1	Betriebsanleitung

Montage des Haubenkörpers

BEVOR DIE HAUBE AM HÄNGESCHRANK MONTIERT WIRD, WIE FOLGT VORGEHEN:

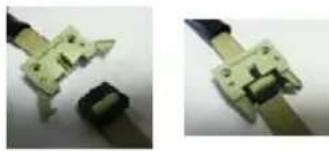

Die Drahte der Bedienelemente abhängen, indem die Verbinder gelost werden.
Die Drähte der Beleuchtung abhängen, indem die Verbinder gelost werden.

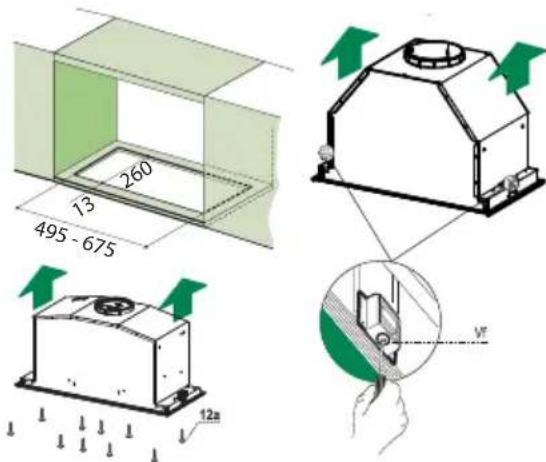

Die Haube kann direkt an der Unterseite des Hangeschranks angebracht werden min. (650 mm von der Kochfläche).
- An der Unterseite des Hangeschchranks eine Aussparung anfertigen, wie abgebildet.

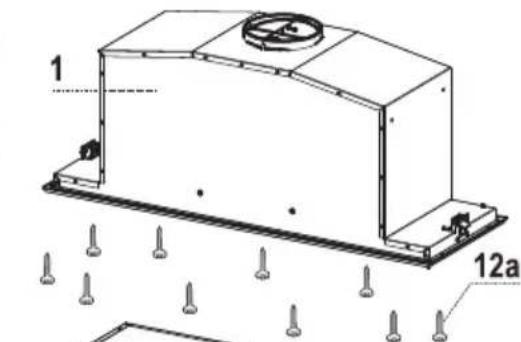

Die Haube einsetzen und die seitlichen Halterungen einhaken.
- Mit den 10 mitgelieferten Schrauben 12a befestigen.

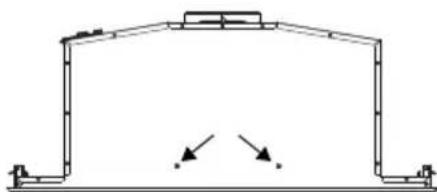

- Durch Festschrauben von unter der Schrauben Vf definitiv blockieren.

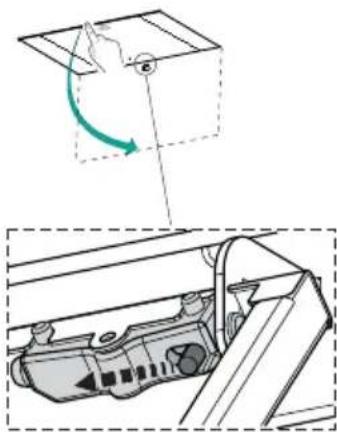

Das Absaugpaneel herausziehen.
- Das Panel vom Haubenkörper lösen, in dem der spezielle Hebels Befestigungszapfens verschoben wird.

Die Fettfilter entfernen.

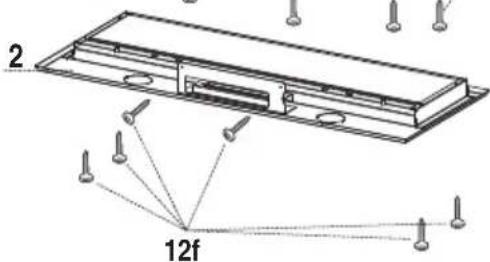

Den Rahmen mit den 6 Schrauben 12f wieder befestigen, die Drähte von Bedienelementen und Beleuchtung erneut anschlieben, den Fettfilter einbauen und das Paneel wieder verschreiben.

Anschluss im Abluftbetrieb

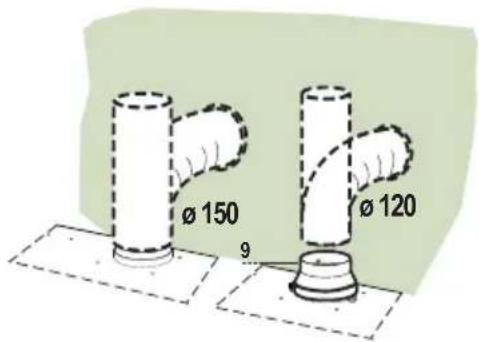

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnehmen.

Anschluss im Umluftbetrieb

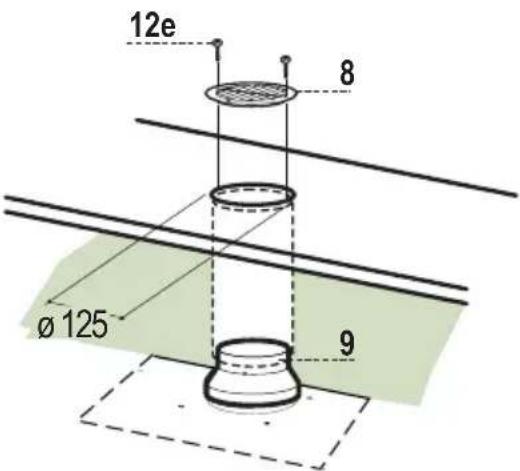

• In das eventuell über der Haube vorhandene Bord ein Loch 125mm bohren.
• Den Reduzierflansch 9 am Haubenaustritt anbringen.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch 0120 ~mm anschreiben.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9× 9,5) beim Austritt der ruckzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTKROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschaltet werden.

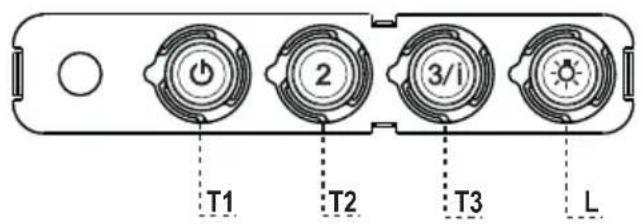

Schalttafel

TASTE	LED		FUNKTIONEN
T1	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.
Stellt den Motor ab.
T2	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
T3	Betriebsgeschwindigkeit	Bleibend	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
Blinkend Bei 2 Sekunden langem Drücken:Aktiviert die auf 6 Minuten geregelte vierte
Betriebsgeschwindigkeit, nach denen Ablauf zu der zuvor eingestellten Geschwindigkeit zusückgekehrt wird. Für die Beseitigung von sehr intensiven Kochdünsten geeignet.
L Licht Schaltet die Beleuchtung ein und aus.

Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

FERNBEDIENUNG (OPTION)

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtypes LR03-AAA versorgt wird (nicht im Lieferumfang enthalten).

• Die Fernbedienung nicht in die Höhe von Hitzequellen legen.
• Batterien müssen vorschrifsmäßig entsorgt werden.

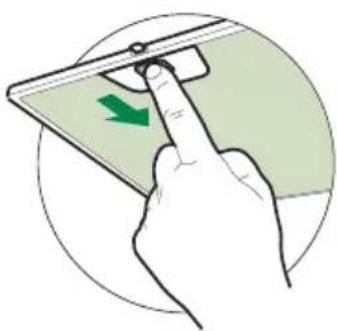

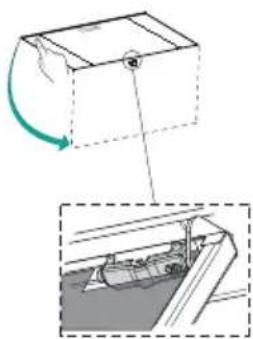

Öffnen des Paneels

• Das Paneel herausziehen.
  Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger saubern.
• Auch Innen mit einem feuchten Lappen und einem neutralen Reinigungsmittel saubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.

Metalfettfilter

Die Fettfilter sind spülmaschinengeignet und müssen gewaschen werden, sobald sich die LED S1 einschaltet, oder mindestens alle 2 Monate, oder auch offen, je nach Intensität des Gebrauchs.

REINIGUNG DER FILTER

Reset des Alarmsignals

Die Beleuchtung und den Absaugmotor abstellen.
Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.

Reinigung der Filter

Die Klappen offen.
- Den Filter zu dem hinteren Teil der Gruppe schiben und gleichzeitig nach untenziehen.
- Den Filter waschen, ohneihn zu verbiegen, und vor dem Wiedereinbau trocknen setzen (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)
- Nun den Filter wieder einbauen, so dass der Griff zur Aussenaseite zeigt.
Die Klappen wieder schreiben.

Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn die LED S1 blinkt, oder mindestens alle 4 Monate. Die Alarmmeldung, wenn zuvor aktiviert, erfolgt nur, wenn der Absaugmotor zugeschaltet ist.

Aktivierung des Alarmsignals

• Bei der Umluftvariante sollen die Alarmanzeige für die Filtersattigung bei der Erstinbetriebnahme aktiviert werden. Zudem kann sie nachträglich wie folgt aktiviert werden:
  Die Beleuchtung und den Absaugmotor abstellen.
• 5 Sekunden lang die Taste T2 drücken, bis die LED zur Bestätigung blinkt:

AUSWECHSELN

Reset des Alarmsignals

Die Beleuchtung und den Absaugmotor abstellen.
Die Taste T3 mindestens 3 Sekunden lang drücken, bis der Vorgang durch dreimaliges Blinken der LED bestätigt wird.

Auswechseln des Filters

Die Klappen offen.
- Den Fettfilter ausbauen.

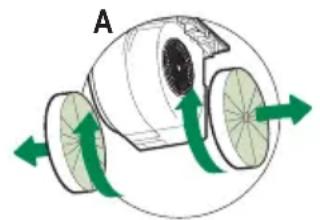

Die verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A).

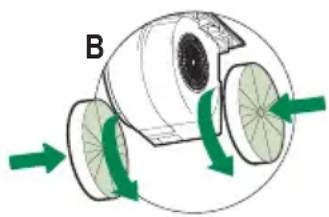

- Die neuen Filter wie angegeben einbauen (B).
- Den Fettfilter wieder einbauen.
Die Klappen wieder schreiben.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
