BRUKSANVISNING 5DA45450 BLAUPUNKT

Bruksanvisingen refererar till oika modeller avenna apparat. Med anledning av detta kan det finnas beskrivninger av enskilda egenskaper som inte galler den specifica apparaten.

INSTALLATION

• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation eller användning.
• Min. sakerhetsavstand mellan spishällen och köksfläkten ar 650 mm (vissa modeller kan installereras på en lagre höjd; se avsnittet gällande drift- och installationsmätt).
• Kontrollera att natspaffeningen motvarsar den som anges på markplaten inuti koksfläkten.
• För apparater i klass l, sakerställ att bostadens elsystem har en lamplig jordanslutning.

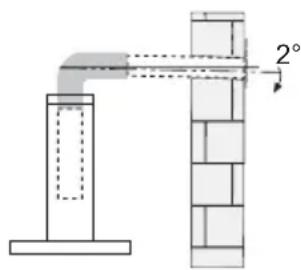

Anslut köksfläkten till en rökgaskanal med en min. rör diameter på 120 mm. Sträckan)darr matos avleds skara varsaort som möjigt.

• Anslut inte fläkten till rökgaskanaler für forbänningsrök från varmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ská du sörja För en tillräcklig ventilation av lokalen För att forhindra returflöde av forbränningsgas. I köket ská det finnas en öppning i direkt forbindelse med utsidan För att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra

apparater som inte ar eldrivna, fär inte lokalens negativa lufttryck överskrida 0,04 mbar for att Förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

• Luftutsläppet fär inte ske genom att flexibelt rör som används für insug av matos frän apparater som matas med gas eller andra brändsen (använd inte i kombination med apparater som endast släpper ut luft i lokalen).
• Om elkabeln skadas, ska den bytas av tillverkaren aller av servicecentret for att undvika varje risk.

• Om installationsanvisingarna for gasspishallen anger att större avständ an det ovan angivna, maste det beaktas. Följ gällande lagstiftning angående utsugning av luft.
• Använd endast skruvar och beslag som ar lámpliga für köksfläkten.

Obs! Om det inte installeras skruvar och fästanordningar som overensstämmer med dessa anvisningar kan det leda till risk für elektrisk stöt.

• Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

ANVÄNDNING

• Köksfläkten har uteslutande konstruerats for hushållsbruk, für att avlågsna matos i koket.
• Använd aldrig köksfläkten für andraändamål an vad den ar konstruerad for.
• Se till att det aldrig uppkommer hoga lager under koksflakten när den ar igäng.
• Justera lagans styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sider.
• Fritöserna skakontroleras hela tiden under användningen. Den overhettade oljan kan ta eld.
• Flambera inte under köksfläkten. Det finns risk För eldsvåda.
• Denna apparat fär användas av barn (över 8 År), personer med nedsatt fysisk, sensorisk eller mental Funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under Förutsättning att de overvakas av nagon som kan ansvara for deras sakerhet eller som har lärt dem hur apparaten används på att saker tätt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och unterhäll fär inte utforas av barnutan tillsyn av en vuxen.

• Denna apparat fär inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental Funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas av en person som kan ansvara För deras sakerhet och lara dem hur apparaten används.

• VARNING! De aktom Liga delarna kan bl mycket varma under användningen av spisar, matlagningsapparater o.dyl.

UNDERHÄLL

• Stäng av eller fränkoppla apparaten från elnätet före rengöring eller underhäll.
• Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk).
• Fettfiltren skarengoras varannan manad aller oftare vid intensiv anvandning. De kan diskas i diskmaskin.
• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e manad eller oftare vid intensiv användning.
• "Det färeligger brandrisk om rengöringen inte utförs enlicht instruktionerna."
• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

Symbolen à apparaten eller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lämnas in på en uppsamplingsplats für Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt sätt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppstä om apparaten kasseras som vanligt avfall. För ytterligare uppliesninger om Återvinning av apparaten bördu kontakta lokala myndigheter, sophämtningstjänsten eller affären)där du köpte apparaten.

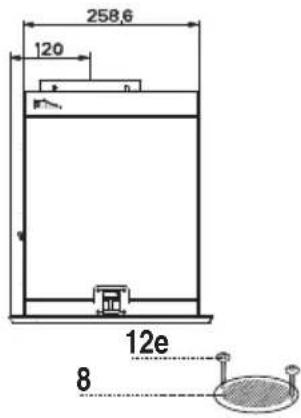

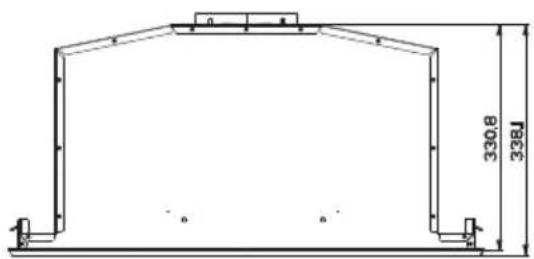

Matt

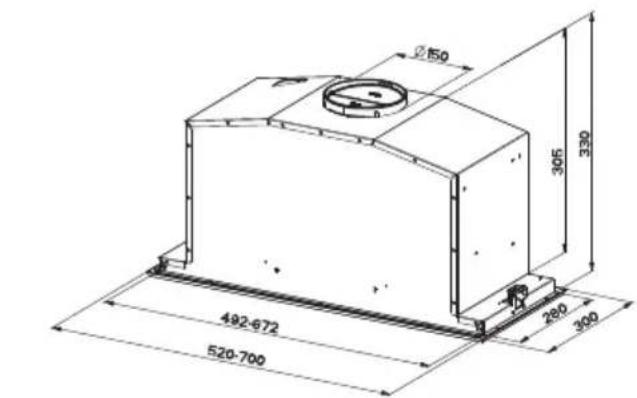

Komponenter

Ref.	Antal	Produktkomponenter
1	1	Köksfläktsstomme kompletted med: Reglage, belysning, filter och utsugningsenhet
2		1 Ram
8		1 Riktningsgaller
9	1	Reduktionsfländs ø 150 - 120 mm
10	1	Fländs med ventil ø 150 mm
Ref.	Antal	Installationskomponenter
12a		10 Skruvar
12e	2	Skruvar 2,9 x 9,5
12f	6	Skruvar 2,9 x 6,5
Antal		Dokumentation
		1 Bruksanvisning

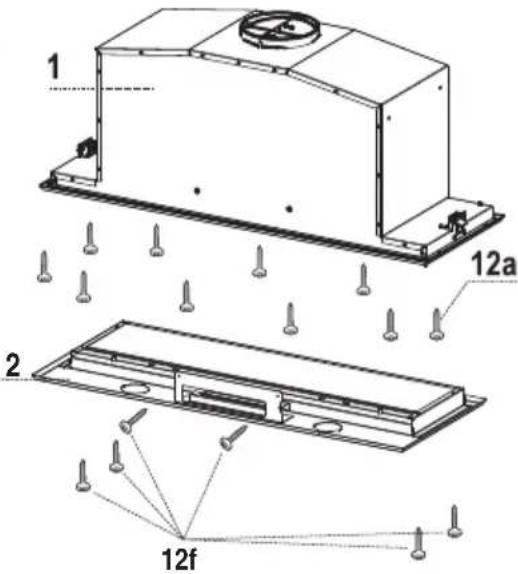

Montering av köksfläktstomme

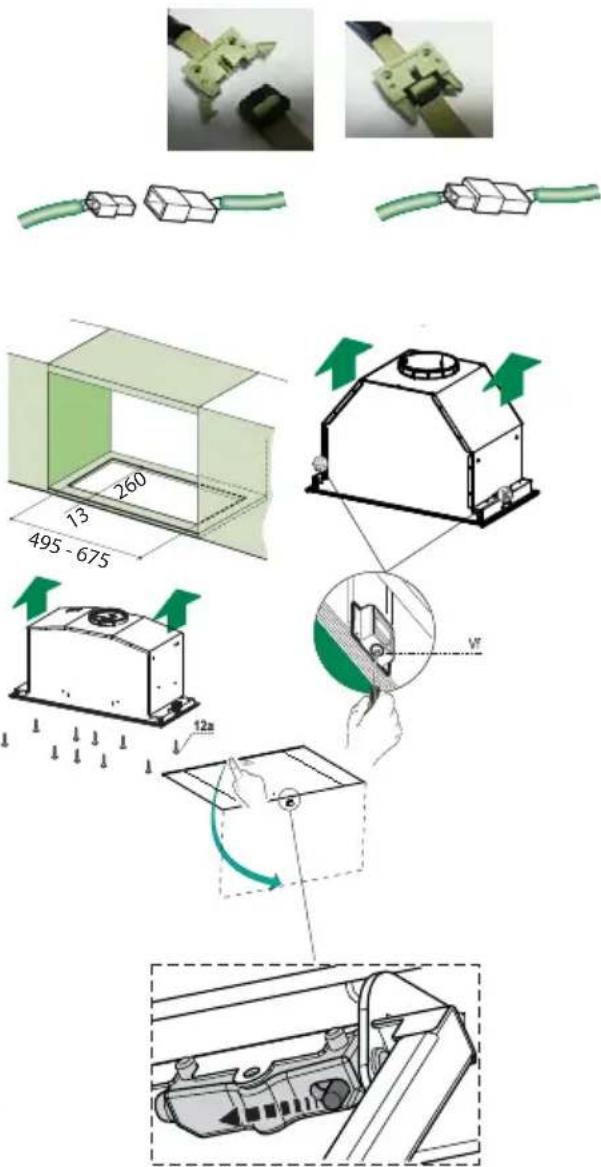

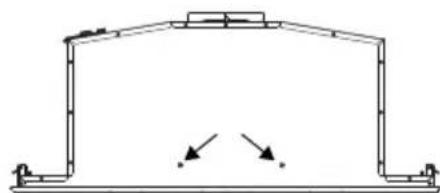

GÖR FÖLJANDE INNAN DU MONTERAR KÖKSFLÄKTEX NÀ VAGGSKÄPET:

• Frankoppla reglagens kablage med hjälp av kontaktdonen.
• Frankoppla belysningens kablage med hjälp av kontaktdonen.
  Köksfläkten kan installereras direkt på vaggskapens undre del (min. 650~mm From spishallen).

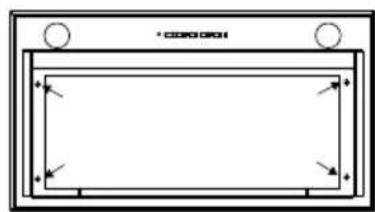

  Gör en infattning på vaggskapets undre del som i figuren.
  Satt i koksflakten tills den hakar fast i klicksidostoden.
  Fast med de medfoljande tio skruvarna 12a.
• Skruva slutgiltigt fast genom att dra at skruvarna Vf underifran på koksfläkten.

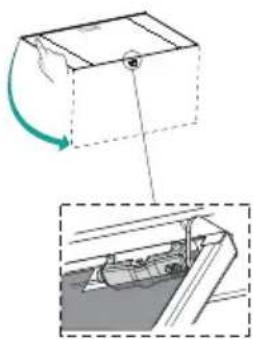

• Oppna utsugningspanelen genom att dra i den.
• Haka av panelen frän köksfläktstommen genom att skjuta fäststiftets spak.
• Avlagsna fettfiltren.
• Skruva fast ramen med de sex skruvarna 12f. Återanslut reglagens och belysningens kablage. Återmontera fettfiltret och panelen.

Ansluttingar

ANSLUTNING AV VERSION MED FRÄNLUFTKANAL

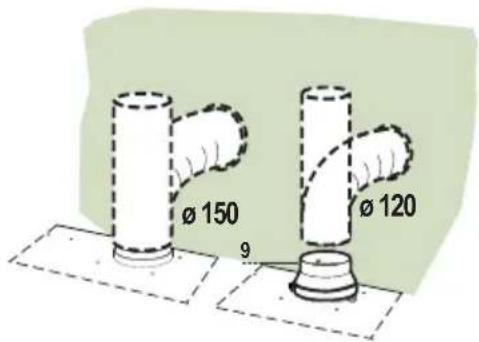

Vid installation av versionen med fränluftkanal, anslut köksfläkten till skorstenen med slang eller rör, ø 150 eller 120~mm . Installatoren kan fritt valja mellan de baida dimensionerna.

• For att installerera en fränluftkanal 0.120mm , satt en reducerfläns 9 på köksfläktens luftutsläpp.
  Fixera roret med hjalp av lampliga rorklammor (medfoljer ej).
• Ta bort eventuella filter med aktiv kol.

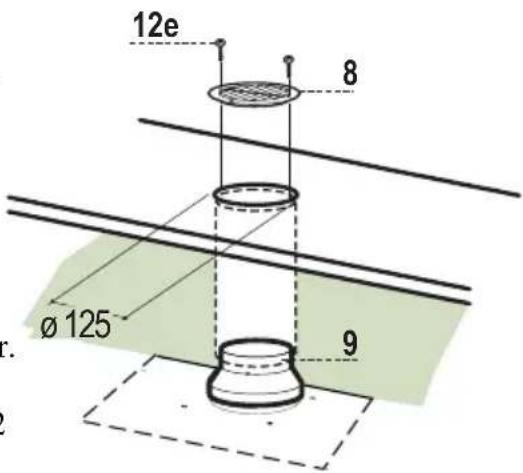

LUFTUTSLÄPP FILERANDE VERSION

• Borra ett hal med 125 mm i hyllan som eventuellt ar ovanfor koksflakten.
  Satt i reduktionsflänsen 9 på köksfläktsstommens utsläpp.
• Anslut flänsen till utsläppshalet på hyllan ovenför köksfläkten med en HARD eller flexibel slang med 120mm
• Fäst slangen med lámpliga slangklammor. Nödvändigt material medfoljer inte.
• Fäst riktningsgallret 8 på utslättpet med de 2 medfoljande skruvarna 12e (2,9 x 9,5).
  Sakerstall att luktfiltren med aktiv kol ar isatta.

ELEKTRISK ANSLUTNING

• Anslut köksfläkten till eluttaget och installerera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.

Kontrollpanel

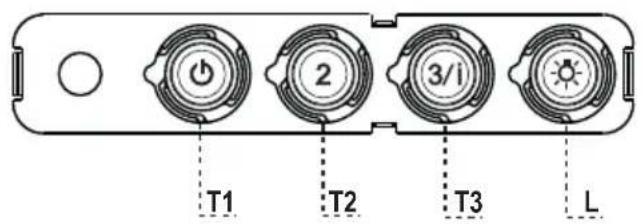

KNAPP	LYSDIOD	FUNKTIONER
T1 Hastighet	Tänd	Aktiverar motorn på den Första hastigheten.
		Stänger av motorn.
T2 Hastighet	Tänd	Aktiverar motorn på den andra hastigheten.
T3 Hastighet	Fast Om den trycks kort aktiverar den motorn på den tredje hastigheten.

Blinkande Om den trycks i 2 sekunder.

Aktiveras den fjärde hastigheten tidinställd på 6 minutes,ningarenna tid forflutit atergar systemet till den tidigare inställda hastigheten. Lämpig att hälla stand mot max. spridning av matos.

L Belysning Tander och slacker belysningen.

WARNING: Knappen T1 stänger av motorn genom att alltid passera den forsta hastigheten.

FJÄRRKONTROLL (EXTRA TILLBEHÖR)

Den har apparaten kan kontrolleras med en fjarrkontroll, driven med alkaliska zink-kol batterier pa 1,5V av standardtyp LR03-AAA (medfoljer ej).

Lagg inte fjarrkontrollen i narheten av varmekallor.
- Kasta inte batterier i naturen,lagg dem i de speciella behallarna.

Öppning av panel

• Oppna panelen genom att dra i den.
• Rengör den utvändigt med en fuktig trasa och neutralt rengöringsmedel.
• Rengör den även invändigt med en fuktig trasa och neutralt rengöringsmedel; använd inte våta trasor eller svampar, inte heller vattenstål; använd inte slipmedel.

Metallfettfilter

Filtren kan även diskas i diskmaskin, de ske diskas nar lysdioden S1 tänds eller minst varannan帽子ad cirka eller oftare vid speciellt intensiv användning.

RENGÖRING AV FILTER

Asterställning av larmsignal

• Slack belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T3 i minst 3 sekunder tills den tredubbla blinkningen av lysdioden som bekräftelse.

Rengöring av filter

• Ta bort filret, tryck det bakat och dra det samtidigt nedat.
• Diska filtret och undvik att böja det, och låt de torka innan du Återmontera det (en eventuell färgforändring på filtrets yta, som kan inträffa med tiden, reducerar absolutinte filtrets effektivitet).
• Montera filtren på nytt. Se till att handtaget vander mot den synliga utsidan.

Filtret kan inte diskas eller regenereras. Filtret ska bytas nar lysdioden S1 blinkar eller minst var 4:e manad. Larmsignalen, om tidigare aktiverad, inträffar enbart nar insugningsmotorn ar aktiverad.

• På köksfläktarna i filtrerande version, ska larmet for mittade filter aktiveras vid installationsögonblicket eller)darefter.
• Slack belysningen och stäng av utsugningsmotorn.
• Tryck på knappen T2 i 5 sekunder tills den dubbla blinkningen av lysdioden som bekräftelse.

BYTE

Aterställning av larmsignal

• Slack belysningen och stäng av utsugningsmotorn.
  Tryck pa knappen T3 i minst 5 sekunder tills den tredubbla blink- ningen av lysdioden F som bekräftelse.

Byte av filter

• Oppna utsugningspanelen genom att dra i den.
• Ta bort fettfiltret

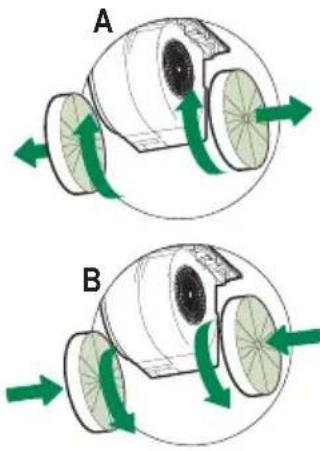

• Avlagsna de mättade luktfiltren med aktiv kol, som angivet på figur (A).
• Montera de nya filtren, som angivet på figur (B).
• Montera det nga filtret genom att haka fast det i sāt.
• Atermontera fetffiltret och belysningsenheten.

Belysning

• För byte kontakta servicecenter ("För inköpet vänd dig till att servicecentra").
