MANUALE UTENTE 5DA45450 BLAUPUNKT

Libretto di Istruzioni

Instructions Manual

Bedienungsanleitung

CONSIGLI E SUGGERIMENTI. 4

CARATTERISTICHE 7

INSTALLAZIONE 8

USO 10

MANUTENZIONE 11

INDEX

EN

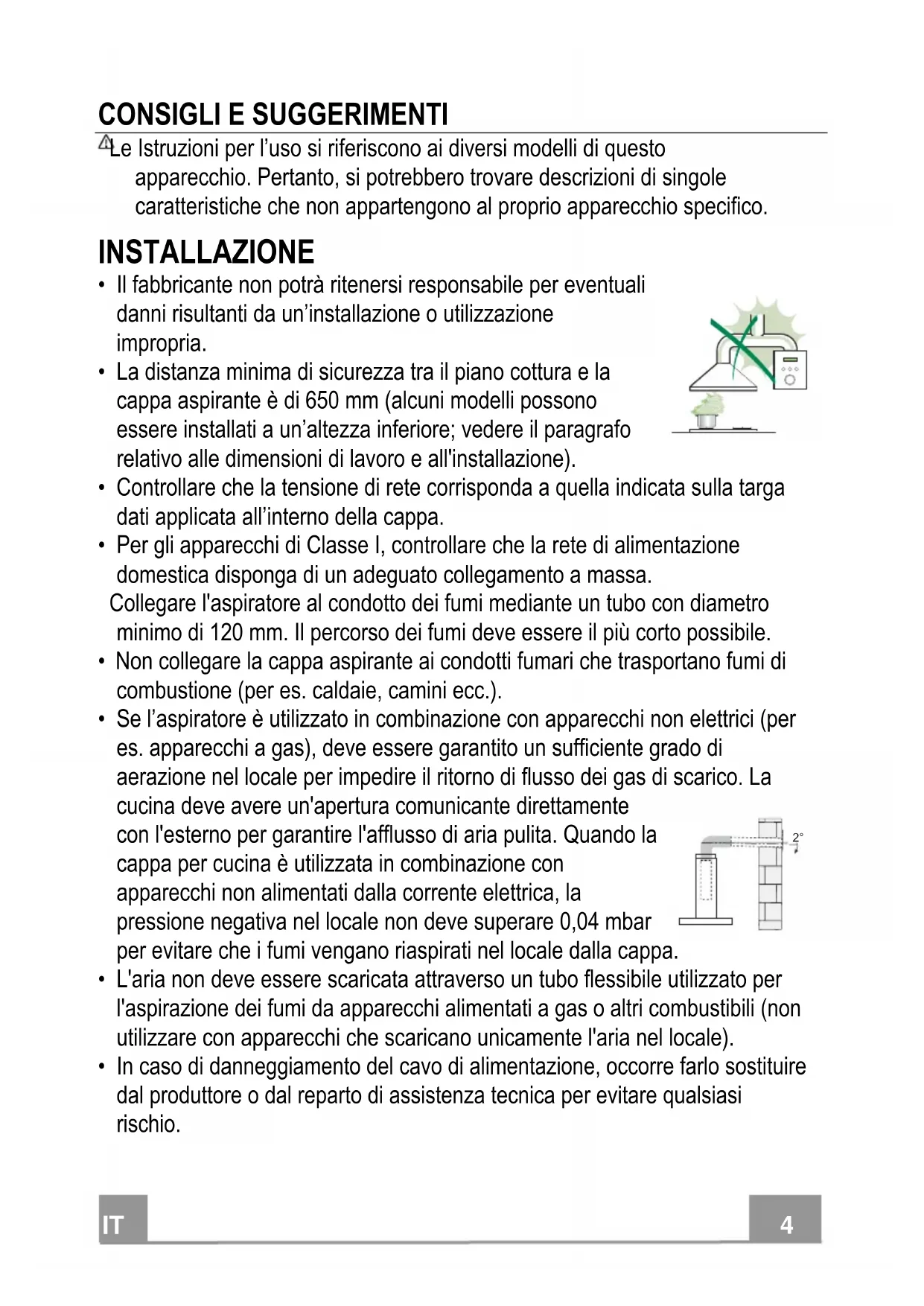

CONSIGLI E SUGGERIMENTI

Le Istruzioni per l'uso si riferiscono ai diversi modelli di quello apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.

Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve essere un'apertura comunicante direttamente

con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparentecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla capp

• L'aria non deve essere scaricataattraverso un tubo flessibileutilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale).

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza technique per evitare qualiasi rischio.

• Se le istruzioni di installmente del piano cottura a gas specificano una distance maggiore di quella sopraindicata, è necessario tenerneconto. Devono essere rispetto delle normative riguardanti lo scarico dell'aria.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avverenza: la mancata installmente delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interrottore bipolare con distance tra i contatti di almeno 3mm .

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.

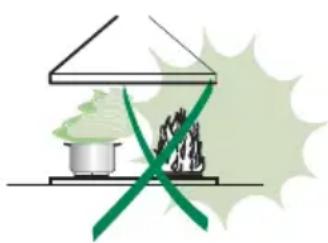

• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbsviluppare un incendio.
• Questo appearecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attendamente sorvegliati e istruiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo appearecchio non deve essere utilizzato da persona (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attendamente sorvegliate e istruite da una persona responsablea della loro incolumità.

• “ATTENZIONE: le parti accessibili sono diventare molto calde durante l'uso degli appearecchi di cottura”.

MANUTENZIONE

• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostuire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti agli 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglia.
• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuiRA a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

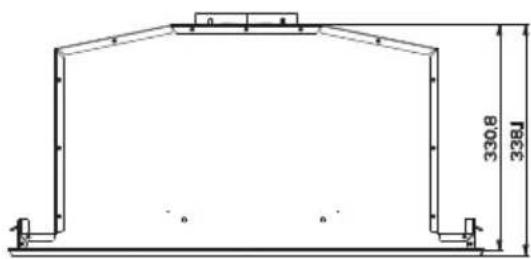

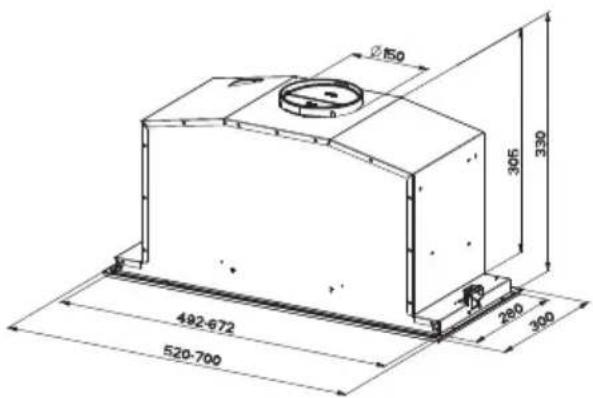

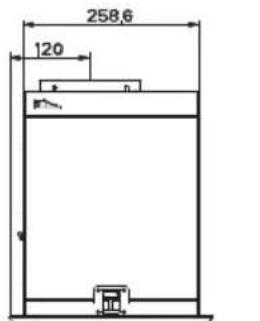

Ingombro

Componenti

Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di: Comandi, Luce, Filtri, Gruppo Aspiratore.

2	1	Cornice
8	1	Griglia	Direzionata

9 1 Flangia di riduzione 150-120 mm
10 1 Flangia con Valvola 150 mm

Rif. Q.tà Componenti di Installazione

12a

10

Viti

12e 2Viti 2,9× 9,5
12f 6 Viti 2,9 x 6,5

Q.tà Documentazione

1	Libretto Istruzioni

Montaggio Corpo Cappa

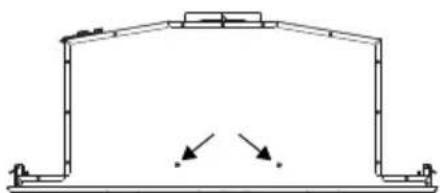

PRIMA DI MONTARE LA CAPPA AL PENSILE AGIRE COME SEGUE:

• Scollegare il Cablaggio dei Comandi aziendosi sui connettori.
• Scollegare il Cablaggio Luci agenda sui connettori.
• La Cappa cui essere installata direttamente sul piano inferiore dei Pensili (650 mm min. dal Piano di Cottura).

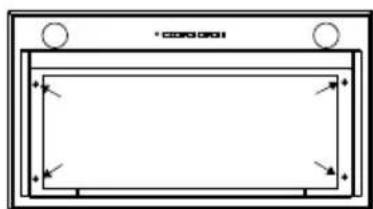

• Praticare un incasso sul piano inferiore del Pensile, come individato.

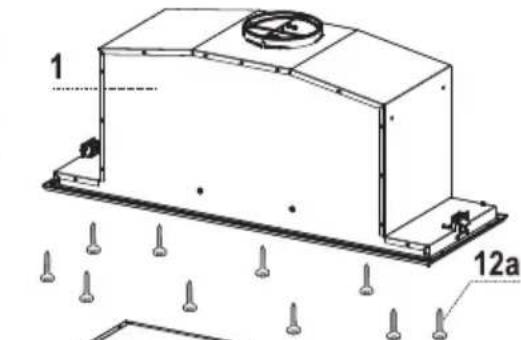

• Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.
• Fissare con 10 Viti 12a in dotazione.
• Bloccare definitivement serrando le Viti Vf dal sotto della Cappa.

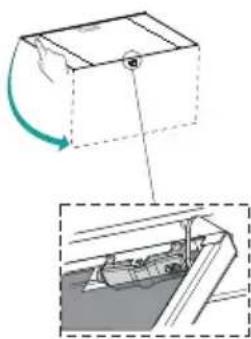

• Aprire il pannello aspirante tirandolo.

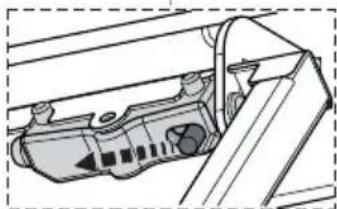

• Sganciare il pannello dal corpo cappa facendo scorrere l'apposita leva del perno di fissaggio.

• Togliere i filtri Antigrasso.

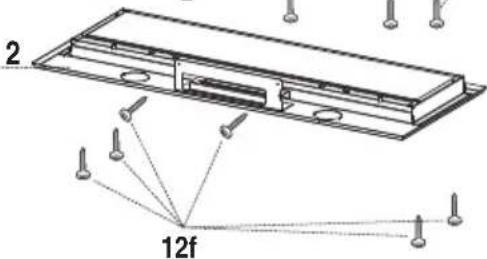

• Avvitare la Cornice con le 6 Viti 12f, ricollegare il Cablaggio dei Comandi e Luci, ri-montare il filtro Antigrasso e il Pannello.

Concessioni

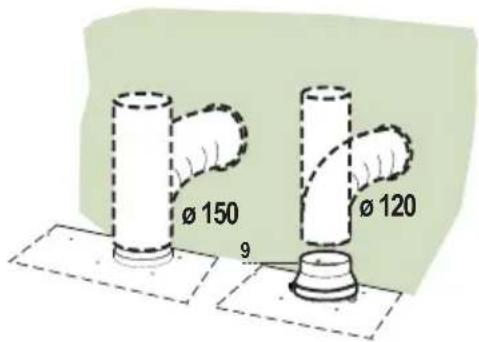

USCITA ARIA VERSIONE ASPIRANTE

Per installmente in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta è lasciata all'installatore.

• Per collegamento con tubo 120 mm ,inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

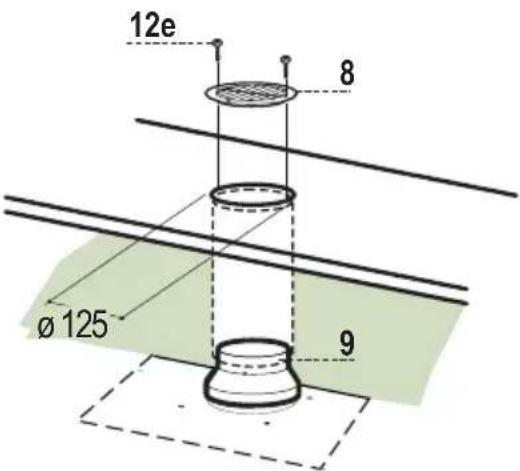

USCITA ARIA VERSIONE FILTRANTE

• Praticare un foro 125 mm sull'eventuale Mensola coprastante la Cappa.
• Inserire la Flangia di riduzione 9 sull'uscita del Corpo Cappa.
• Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di 120mm .
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antidore al Carbone attivo.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3mm

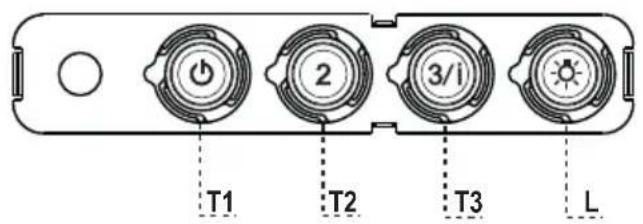

Quadro comandi

TASTO	LED	FUNZIONI
T1 Velocità	Acceso	Accende il Motore alla Prima velocità.
	Spegne il Motore.
T2 Velocità	Acceso	Accende il Motore alla Seconda velocità.
T3 Velocità	Fisso	Premuto brevamente Accende il Motore alla Terza velocità.
	Lampeggiante	Premuto per 2 Secondi .
	Attiva la Quarta velocità	temporizzata a 6 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. A-datta a fronteggiare le massime emissioni di fumi di cottura.
L Luce	Accende e spegne l'Impianto di Illuminazione.

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

Questo appearecchio cui si racciano.
questo apparecchio cui si racciano.
questo apparecchio cui si racciano.
questo apparecchio cui si racciano.
questo apparecchio cui si racciano.
questo apparecchio cui si racciano.
questo apparecchio cui si racciano.
questo apparecchio cui si racciano.
questo apparecchio cui si racciano

Non riporre il telecomando in prossimità di fonti di calore.
- Non disperdere le pile nell'ambiente, depositarle negli apposti contentitori.

Aperture Pannello

• Aprire il Pannello tirandolo.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirloanche internamente utilizzando un panno umido e detergente neutro; nonutilizzare panni o spugne bagnate, ne getti d'acqua; nonutilizzare sostanze abrasive.

Filtri antigrasso metallici

Sono lavabili in lavastoviglie, e necessitano di essere lavati quando il Led S1 si accende o almeno agli 2 mesi circa di utilizzo o più frequentlymente, per un uso particularmente intenso.

PULIZIA FILTRI

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasting T3 per almeno 3 secondi, sino al triplo lampeggio di confirma del Led.

Pulizia Filtri

• Aprire le Ante.
• Togliere il Filtro spingendolo verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare il Filtering evitando di piegarlo, e lasciarlo asciugare prima di rimontarlo (un'eventuale Cambiamento del colore della superficie del filtering, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso).
• Rimontarlo facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
  Richiudere le Ante.

Non è lavabile e non è rigenerabile, va sostituito quando il led S1 lampeggia o almeno agli 4 mesi. La segnalazione di Allarme, sepreventivamente attivata, si verifica solo quando è azionato il Motore di aspirazione.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va arrivata al momento dell'installazione o successivement.
• Spegnere le Lucie e il Motore di aspirazione.
• Premere per 5 secondi il Tasto T2 sino al doppio lampeggio di confirma del Led.

SOSTITUZIONE

Reset del segnale di allarme

• Spagnere le Luci e il Motore di aspirazione.
• Premere il tasting T3 per almeno 3 secondi, sino al triplo lampeggio di confirma del Led.

Sostituzione Filtro

• Aprire le Ante.
  Rimuovere il Filtro antigrasso.

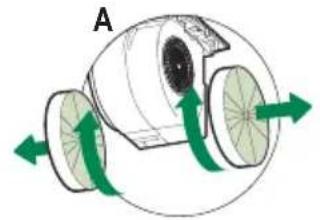

• Rimuovere i Filtri antidore al Carbone attivo saturi, come indicato (A).

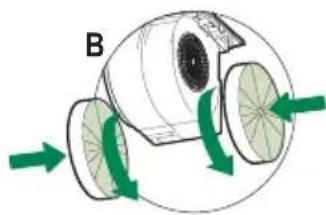

• Montare i nuovi Filtri, come indicato (B).
  Rimontare il Filtro antigrasso.
• Chiudere le Ante.

Illuminazione

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
