GEBRUIKSAANWIJZING ETS EC 1505 EQ FESTOOL

EU-conformiteitsverklaring. Wij verklaren op eigen verantwoordelijkheid dat dit produkt voldoet aan de volgende normen of normatieve documen- ten:

• L’elettroutensile contiene un chip per il salva taggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono ri ferimenti personali diretti. I dati sono leggibili senza contatto mediante speciali dispositivi e vengono utilizzati da Fe stool esclusivamente per la diagnostica errori, per consentire interventi di garanzia e di ripara zione o per migliorare la qualità dell’elettrou tensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, senza pre Italiano 37via ed esplicita autorizzazione da parte del Cliente. Italiano 38Inhoudsopgave 1 Symbolen p. 39

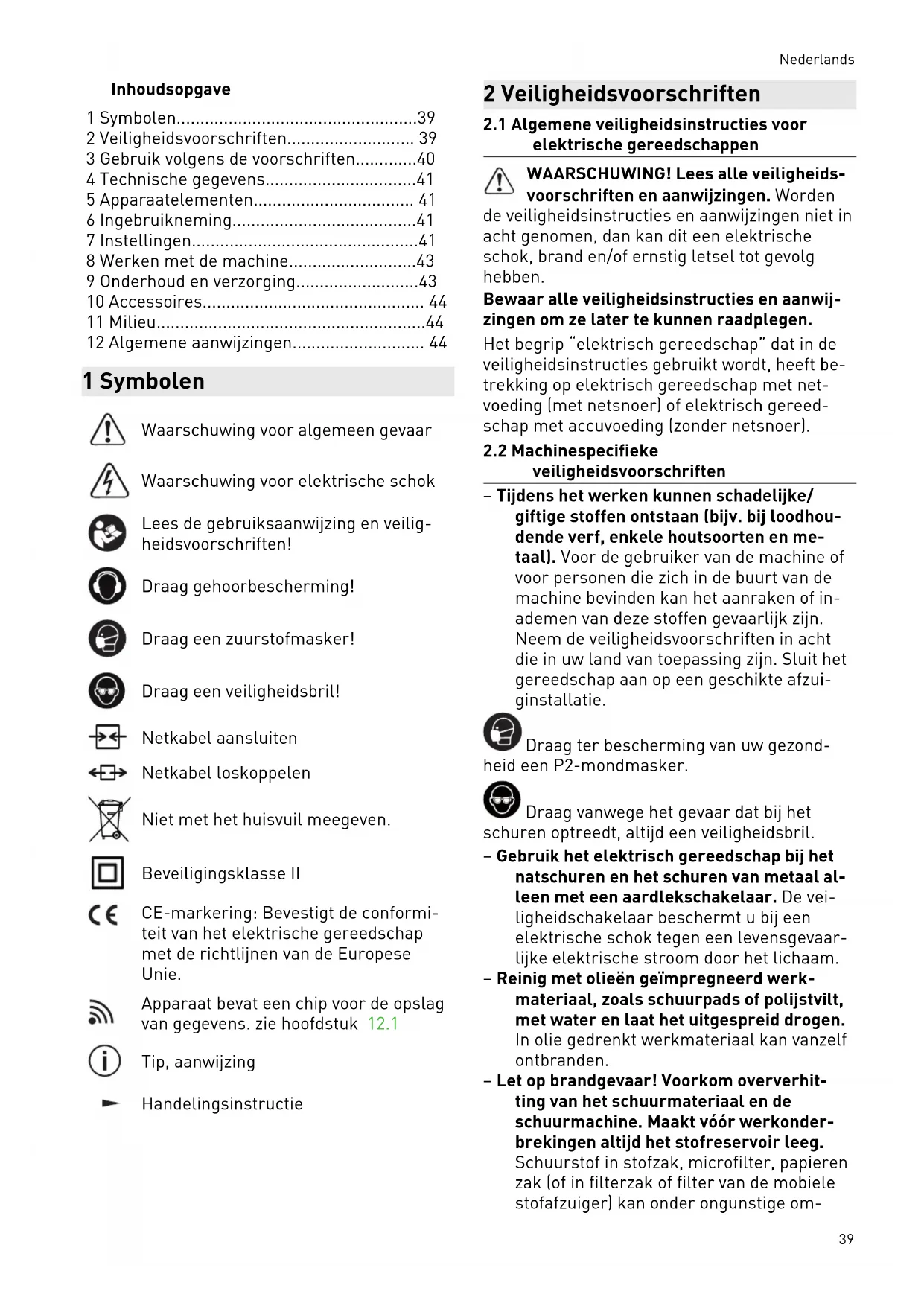

• 2 Veiligheidsvoorschriften p. 39
• 3 Gebruik volgens de voorschriften p. 40
• 4 Technische gegevens p. 41
• 5 Apparaatelementen p. 41
• 6 Ingebruikneming p. 41
• 7 Instellingen p. 41
• 8 Werken met de machine p. 43
• 9 Onderhoud en verzorging p. 43
• 10 Accessoires p. 44
• 11 Milieu p. 44
• 12 Algemene aanwijzingen 1 Symbolen Waarschuwing voor algemeen gevaar Waarschuwing voor elektrische schok Lees de gebruiksaanwijzing en veilig heidsvoorschriften! Draag gehoorbescherming! Draag een zuurstofmasker! Draag een veiligheidsbril! Netkabel aansluiten Netkabel loskoppelen Niet met het huisvuil meegeven. Beveiligingsklasse II CE-markering: Bevestigt de conformi teit van het elektrische gereedschap met de richtlijnen van de Europese Unie. Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 12.1 Tip, aanwijzing Handelingsinstructie 2 Veiligheidsvoorschriften p. 44

2.1 Algemene veiligheidsinstructies voor

elektrische gereedschappen WAARSCHUWING! Lees alle veiligheids voorschriften en aanwijzingen. Worden de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwij zingen om ze later te kunnen raadplegen. Het begrip “elektrisch gereedschap” dat in de veiligheidsinstructies gebruikt wordt, heeft be trekking op elektrisch gereedschap met net voeding (met netsnoer) of elektrisch gereed schap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke

veiligheidsvoorschriften – Tijdens het werken kunnen schadelijke/ giftige stoffen ontstaan (bijv. bij loodhou dende verf, enkele houtsoorten en me taal). Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden kan het aanraken of in ademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing zijn. Sluit het gereedschap aan op een geschikte afzui ginstallatie. Draag ter bescherming van uw gezond heid een P2-mondmasker. Draag vanwege het gevaar dat bij het schuren optreedt, altijd een veiligheidsbril. – Gebruik het elektrisch gereedschap bij het natschuren en het schuren van metaal al leen met een aardlekschakelaar. De vei ligheidschakelaar beschermt u bij een elektrische schok tegen een levensgevaar lijke elektrische stroom door het lichaam. – Reinig met olieën geïmpregneerd werk materiaal, zoals schuurpads of polijstvilt, met water en laat het uitgespreid drogen. In olie gedrenkt werkmateriaal kan vanzelf ontbranden. – Let op brandgevaar! Voorkom oververhit ting van het schuurmateriaal en de schuurmachine. Maakt vóór werkonder brekingen altijd het stofreservoir leeg. Schuurstof in stofzak, microfilter, papieren zak (of in filterzak of filter van de mobiele stofafzuiger) kan onder ongunstige om Nederlands 39standigheden, zoals bij een vonkenregen bij het schuren van metaal, uit zichzelf ont branden. Het is met name gevaarlijk wan neer schuurstof zich heeft vermengd met lak- en polyurethaanresten of andere che mische stoffen en het schuursel na lang werken erg warm is. – Alleen originele Festool steunschijven ge bruiken. Schijven van andere merken zijn niet geschikt voor het toerental van de schijf en kunnen breken. – Is de machine gevallen, controleer het elektrisch gereedschap en de steunschijf dan op beschadiging. Demonteer de steunschijf voor een nauwkeurige contro le. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken steunschij ven en beschadigde machines kunnen tot letsel en onveiligheid leiden.

2.3 Stofconcentraties met metaalaandeel,

en schuren van vochtige oppervlakken Bij stofconcentraties met een metaalaan deel (bijv. bij het schuren van lak in de automo tivesector) en bij het schuren van vochtige op pervlakken moeten om veiligheidsredenen de volgende maatregelen in acht worden geno men: – Voorschakelen van een differentiaal- (FI-, PRCD-) veiligheidsschakelaar. – Machine aansluiten op een geschikt afzuig apparaat. – Machine regelmatig ontdoen van stofafzet tingen in het motorhuis door dit uit te bla zen. Draag een veiligheidsbril!

De volgens EN 62841 bepaalde waarden bedra gen gewoonlijk: Geluidsdrukniveau L

= 80 dB(A) Onzekerheid K = 3 dB VOORZICHTIG Geluid dat bij het werk optreedt Beschadiging van het gehoor ► Gehoorbescherming gebruiken. Trillingsemissiewaarde a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841: Trillingsemissiewaarde (met 3 assen)

De aangegeven emissiewaarden (trilling, ge luid) – zijn geschikt om machines te vergelijken, – om tijdens het gebruik een voorlopige in schatting van de trillings- en geluidsbelas ting te maken – en gelden voor de belangrijkste toepassin gen van het elektrische gereedschap. VOORZICHTIG Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het ge bruik van het gereedschap en de soort van het bewerkte werkstuk. ► De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden. ► Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd. 3 Gebruik volgens de voorschriften De schuurmachines zijn bedoeld voor het schu ren van hout, kunststof, combinatiemateriaal, verf/lak, plamuur en soortgelijk materiaal. Bij stofconcentraties met een metaalaandeel (bijv. bij het schuren van lak in de automotivesector) en bij het schuren van vochtige oppervlakken moeten speciale veiligheidsinstructies opge volgd worden.De schuurmachines zijn conform hun bestemming niet geschikt voor het speci fiek schuren van metaal. Er mag geen asbes thoudend materiaal worden bewerkt. De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats vindt. Nederlands 404 Technische gegevens Excenterschuurmachine ETS EC 150/3 EQ 150/3 EQA 150/5 EQ 150/5 EQA Vermogen 400 W 400 W Toerental (onbelast) 6000 - 10000 min

Schuuruitslag 3,0 mm 5,0 mm Steunschijf D 150 mm D 150 mm Elektronische afzuigherkenning - x - x 1,2 kg 1,2 kgGewicht conform EPTA-procedure 01:2014 5 Apparaatelementen [1-1] Aan-/Uit-toets [1-2] Toerentalregeling [1-3] Steunschijf [1-4] Plug it-aansluiting [1-5] Afzuigaansluiting [1-6] LED voor de afzuigherkenning * [1-7] Geïsoleerde greepvlakken (grijs gear ceerd gebied)

• Alleen bij elektrische gereedschappen met elektronische afzuigherkenning (zie technische gegevens). De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing. 6 Ingebruikneming WAARSCHUWING Ontoelaatbare spanning of frequentie! Risico van ongevallen ► De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen. ► In Noord-Amerika mogen alleen Festool- machines met een spanningsopgave van 120 V/60 Hz worden gebruikt. VOORZICHTIG Verhitting van de plug it-aansluiting bij on volledig vergrendelde bajonetsluiting Verbrandingsgevaar ► Voor het inschakelen van het elektrisch ge reedschap controleren of de bajonetslui ting van de aansluitkabel geheel is geslo ten en vergrendeld. Aansluiten en losmaken van de netkabel -zie afbeelding[2].

6.1 In-/uitschakelen [1-1]

AAN Aan-/Uit-toets [1-1] indrukken AUS Aan-/Uit-toets [1-1] indrukken Bij een geactiveerde afzuigherkenning kan het elektrisch gereedschap niet inschake len zonder aangesloten afzuigslang - zie hfdst. . 7 Instellingen WAARSCHUWING Gevaar voor letsel, elektrische schokken ► Trek vóór alle werkzaamheden aan de ma chine altijd de stekker uit het stopcontact!

Die Maschine besitzt eine Vollwellen-Elektronik mit folgenden Eigenschaften: Zachte aanloop De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt. Constant toerental Het vooraf ingestelde motortoerental wordt elektronisch constant gehouden. Hierdoor wordt ook bij belasting een gelijkblijvende schuursnelheid bereikt. Toerentalreductie bij hoge trillingen Wanneer er hoge trillingen en slingerbewegin gen bij het elektrisch gereedschap optreden, bijv. bij het gebruik van een interface-pad, gaat het toerental automatisch omlaag om het elek trisch gereedschap en de gebruiker te bescher men. Nederlands 41Temperatuurbeveiliging Um ein Überhitzen des Motors zu vermeiden, wird bei zu hoher Motortemperatur die Leis tungsaufnahme begrenzt. Gaat de temperatuur verder omhoog, dan schakelt het elektrisch ge reedschap uit. Deze kan pas weer worden inge schakeld als de motor is afgekoeld.

7.2 Toerental instellen

Het toerental kan met de stelknop [1-2] tussen 6000 en 10000 min

worden ingesteld. Hierdoor kunt u de schuursnelheid optimaal aanpassen aan het betreffende materiaal (zie hoofdstuk 8 ).

7.3 Afzuigherkenning *

De elektronische afzuigherkenning herkent of een afzuigslang is aangesloten op het elek trisch gereedschap. Na activering kan het elek trisch gereedschap alleen met aangesloten af zuigslang worden ingeschakeld.

• Alleen bij elektrische gereedschappen met elektronische afzuigherkenning (zie technische gegevens). Bedrijfsmodus De functie wordt via de LED [1-6] gesignaleerd: Continu licht: afzuig slang aangesloten Knipperlicht: geen af zuigslang aangesloten, elektrisch gereedschap kan niet worden inge schakeld. Geen licht: afzuigher kenning is niet actief. Afzuigherkenning in-/uitschakelen De afzuigherkenning is in de aflevertoestand gedeactiveerd. ► Elektrisch gereedschap inschakelen door de Aan-/Uit-toets [1-1] kort in te drukken. ► Elektrisch gereedschap weer uitschakelen en hierbij de Aan-/Uit-toets [1-1] perma nent ingedrukt houden. Elektrisch gereedschap piept 1x. ► Toerentalregeling [1-2] in beide eindposi ties draaien (stand 1 en 6). Elektrisch gereedschap piept 3x voor Aan, resp. 2x voor Uit. ► Aan-/Uit-toets [1-1] loslaten. Afzuigherkenning is geactiveerd resp. gedeacti veerd.

7.4 Steunschijf wisselen [3]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks materialen. Wanneer geen gebruik wordt ge maakt van originele accessoires of verbruiks materialen, dan vervalt de aanspraak op garan tie. Waarschuwing! Voer geen constructieve wijzingen uit in de geopende binnenruim te van de machine wanneer de steunschijf is gedemonteerd. Gevaar voor de gezondheid: Wanneer er steunschijven met een verkeerde grootte worden gemonteerd, leidt dit tot ontoelaatbaar hoge trillingen. Afhankelijk van het te bewerken oppervlak kan de machine met drie steunschijven van een ver schillende hardheid uitgerust worden. Hard: Grof en fijnschuren op vlakken. Schuren aan randen. Zacht: Universeel voor grof en fijnschuren, voor egale en gewelfde vlakken. Superacht: Fijnschuren van vormstukken, wel vingen, radii. Niet gebruiken aan randen!

7.5 Schuur-accessoires met StickFix

bevestigen [3b] Op de StickFix-steunschijf kan het daarvoor ge schikte StickFix-schuurpapier en StickFix- schuurvlies snel en eenvoudig worden beves tigd. ► Druk de zelfklevende schuur-accessoires op de steunschijf [1-3]. Bij een afnemende hechting van de Stick fix-laag kunnen de accessoires van de steunschijf - met name wanneer deze niet op het werkstuk staat - van de schijf losraken en letsel veroorzaken. Steunschijf vervangen!

WAARSCHUWING Gesundheitsgefährdung durch Stäube ► Nooit zonder afzuiging werken. ► Nationale voorschriften in acht nemen. Het elektrisch gereedschap bezit geen geïnte greerde afzuiging. Daarom dient er een mobiele Festool stofafzuiger met een afzuigslang van 27 mm diameter op de afzuigaansluiting [1-5] te worden aangesloten. Aanbeveling: Antistatic-Absaugschlauch ver wenden! Hierdoor kan de elektrische oplading worden gereduceerd. Nederlands 428 Werken met de machine WAARSCHUWING Gevaar voor letsel ► Werkstuk zo bevestigen, dat het tijdens de bewerking niet kan bewegen. Neem de volgende aanwijzingen in acht: – Overbelast de machine niet door deze te sterk aan te drukken! U krijgt het beste schuurresultaat wanneer u met een matig sterke aandrukkracht werkt. De schuuraf name en -kwaliteit hangen in principe af van de keuze van het juiste schuurmateri aal. – Houd de machine voor een goede geleiding met beide handen vast aan het motorhuis en de tandwielkop . Voor schuurwerkzaamheden raden wij de vol gende instellingen van de stelknop [1-2]aan: Schuurwerkzaamheden Stand van de stel knop – Schuren met max. afname – Afschuren van oude verf – Schuren van hout en fineer vóór het lakken – Tussenschuren van lak op vlakken 5–6 – Schuren van dun opgebrachte grond lak – Schuren van hout met schuurvlies – Afschuinen van houten delen – Gladmaken van gegronde houten op pervlakken 4–5 – Schuren van randen van massief hout en fineer – Sponningen van ramen en deuren schuren – Tussenschuren van lak bij randen – Opschuren van natuurhouten ven sters met schuurvlies – Gladschuren met schuurvlies van houten oppervlakken voor het bei tsen – Afschuren van gebeitste oppervlak ken met schuurvlies – Met schuurvlies afschuren of verwij deren van overbodige kalkpasta 3–4 Schuurwerkzaamheden Stand van de stel knop – Lak tussenschuren op gebeitste op pervlakken – Reinigen met schuurvlies van na tuurhouten raamsponningen 2–3 – Schuren van gebeitste randen – Schuren van thermoplastische kunststof 1–2 9 Onderhoud en verzorging WAARSCHUWING Gevaar voor letsel, elektrische schokken ► Vóór alle onderhouds- en reinigingswerk zaamheden de stekker altijd uit het stop contact trekken! ► Alle onderhouds- en reparatiewerkzaam heden, waarvoor het vereist is om de mo torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd. WAARSCHUWING Verkeerde tests kunnen tot beschadiging van het apparaat en tot verwonding van de ge bruiker leiden ► Voor de test van de elektrische veiligheid is speciale informatie noodzakelijk. Deze is bij de servicewerkplaats van Festool in uw land verkrijgbaar. Klantenservice en reparatie alleen door fabrikant of door servicewerk plaatsen. Adres bij u in de buurt op: www.festool.nl/service Alleen originele Festool-reserveon derdelen gebruiken! Bestelnr. op: www.festool.nl/service EKAT

Om de luchtcirculatie te garanderen, moeten de koelluchtopeningen in de motorbehuizing altijd vrij en schoon gehouden worden. Bij afname van het vermogen of verhoogde tril lingen de koelluchtopeningen afzuigen en reini gen.

9.1 Het reinigen van de afzuigkanalen

Wij raden u (met name bij het schuren van kunstharsplamuur, het natschuren en bij gips) aan om de afzuigkanalen in de machine [4-1] Nederlands 43wekelijks met een kleine platte borstel of een stoflap te reinigen.

9.2 Reiniging van de binnenruimte

Regelmatig de binnenruimte van het elektrisch gereedschap aan de onderzijde van de ventila tor [4-3] reinigen, anders gaan de trillings waarden door stofaanhechting achteruit.

9.3 Steunschijf en schijfrem vervangen

Het rubbermanchet [4-2] raakt de steunschijf licht en voorkomt dat het toerental ongecontro leerd toeneemt. Door de gebruikte metalen pennen is de schijfrem bijna slijtvrij. Bei nachlassender Bremswirkung zunächst den Schleifteller auf Verschleiß kontrollieren und ggf. ersetzen. Beschadigde schijfrem/rubber manchet vervangen. 10 Accessoires Gebruik alleen originele steun- en poetssteun schijven van Festool. Het gebruik van inferieure steun- en poetssteunschijven kan tot een aan zienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt. De bestelnummers voor accessoires en filters vindt u in uw Festool-catalogus of op internet via "www.festool.nl". 11 Milieu Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht. Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische appara ten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu vriendelijke wijze te worden afgevoerd. Informatie voor REACH: www.festool.com/ reach 12 Algemene aanwijzingen

12.1 Informatie over gegevensbeveiliging

• Het elektrische gereedschap bevat een chip voor de automatische opslag van machine- en gebruiksgegevens. De opgeslagen gegevens hebben geen betrekking op personen. De gegevens kunnen met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdi agnose, reparatie- en garantieafwikkeling als mede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische ge reedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens niet voor an dere doeleinden gebruikt. Nederlands 44Innehållsförteckning 1 Symboler p. 45
