• 2 Uwagi dotyczące bezpieczeństwa p. 86
• 3 Użycie zgodne z przeznaczeniem p. 87
• 4 Dane techniczne p. 88
• 5 Elementy urządzenia p. 88
• 6 Rozruch p. 88
• 7 Ustawienia p. 88
• 8 Praca przy użyciu maszyny p. 90
• 9 Konserwacja i utrzymanie w należytym sta nie p. 91
• 10 Wyposażenie p. 91
• 11 Środowisko p. 91

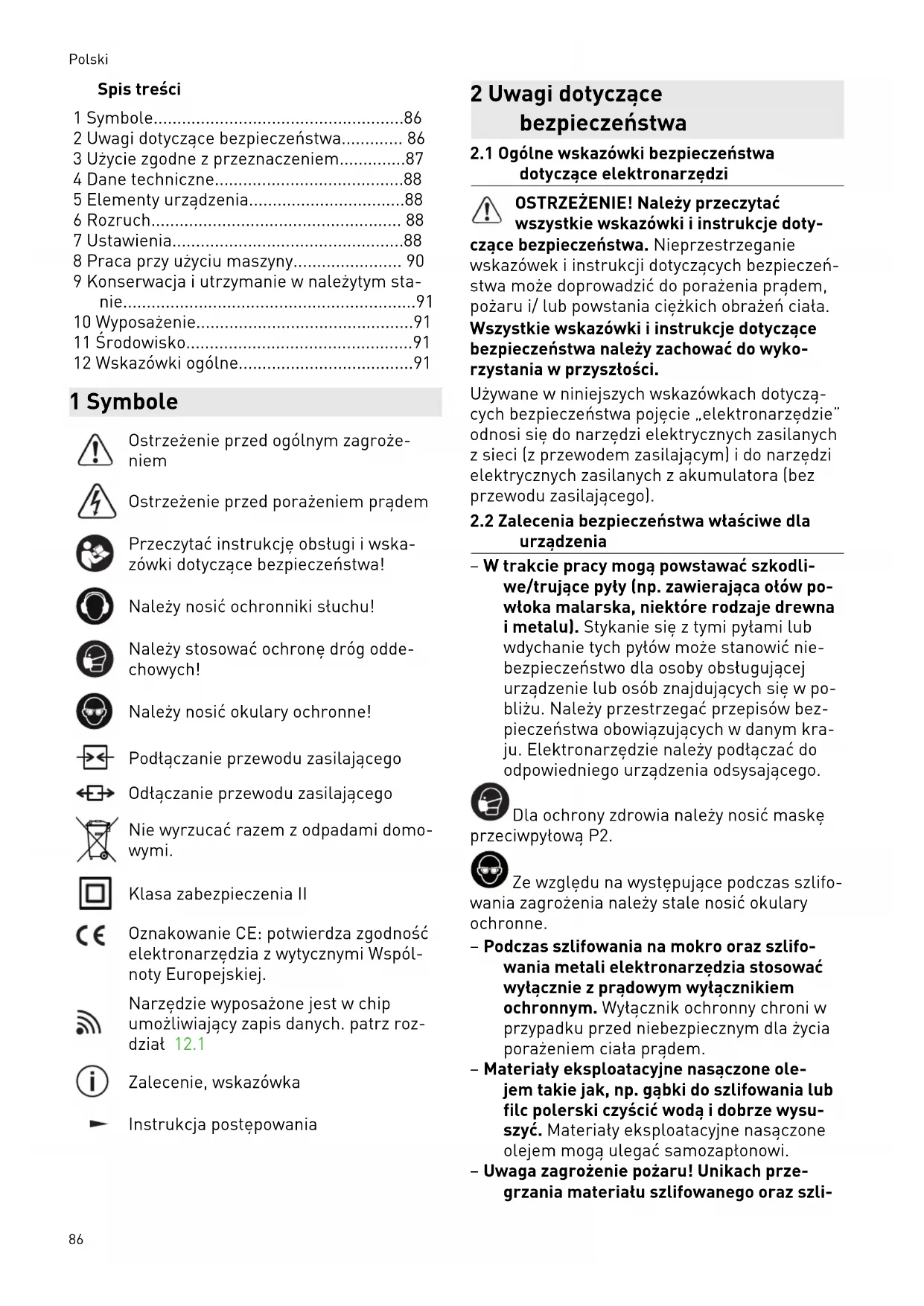

• 12 Wskazówki ogólne 1 Symbole Ostrzeżenie przed ogólnym zagroże niem Ostrzeżenie przed porażeniem prądem Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa! Należy nosić ochronniki słuchu! Należy stosować ochronę dróg odde chowych! Należy nosić okulary ochronne! Podłączanie przewodu zasilającego Odłączanie przewodu zasilającego Nie wyrzucać razem z odpadami domo wymi. Klasa zabezpieczenia II Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Wspól noty Europejskiej. Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz roz dział 12.1 Zalecenie, wskazówka Instrukcja postępowania 2 Uwagi dotyczące bezpieczeństwa p. 91

2.1 Ogólne wskazówki bezpieczeństwa

dotyczące elektronarzędzi OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczących bezpieczeń stwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała. Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy zachować do wyko rzystania w przyszłości. Używane w niniejszych wskazówkach dotyczą cych bezpieczeństwa pojęcie „elektronarzędzie” odnosi się do narzędzi elektrycznych zasilanych z sieci (z przewodem zasilającym) i do narzędzi elektrycznych zasilanych z akumulatora (bez przewodu zasilającego).

2.2 Zalecenia bezpieczeństwa właściwe dla

urządzenia – W trakcie pracy mogą powstawać szkodli we/trujące pyły (np. zawierająca ołów po włoka malarska, niektóre rodzaje drewna i metalu). Stykanie się z tymi pyłami lub wdychanie tych pyłów może stanowić nie bezpieczeństwo dla osoby obsługującej urządzenie lub osób znajdujących się w po bliżu. Należy przestrzegać przepisów bez pieczeństwa obowiązujących w danym kra ju. Elektronarzędzie należy podłączać do odpowiedniego urządzenia odsysającego. Dla ochrony zdrowia należy nosić maskę przeciwpyłową P2. Ze względu na występujące podczas szlifo wania zagrożenia należy stale nosić okulary ochronne. – Podczas szlifowania na mokro oraz szlifo wania metali elektronarzędzia stosować wyłącznie z prądowym wyłącznikiem ochronnym. Wyłącznik ochronny chroni w przypadku przed niebezpiecznym dla życia porażeniem ciała prądem. – Materiały eksploatacyjne nasączone ole jem takie jak, np. gąbki do szlifowania lub filc polerski czyścić wodą i dobrze wysu szyć. Materiały eksploatacyjne nasączone olejem mogą ulegać samozapłonowi. – Uwaga zagrożenie pożaru! Unikach prze grzania materiału szlifowanego oraz szli Polski 86fierki. Przed przerwami w pracy zawsze opróżniać zbiornik na pył. Pył szlifierski w worku na pył, mikrofiltrze, papierowym worku (lub worku filtrującym lub filtrze od kurzacza mobilnego) są w niekorzystnych warunkach takich, jak przepływ iskry pod czas szlifowania metali, narażone na samo zapłon. Szczególne zagrożenie istnieje w sytuacjach, gdy pył szlifierski jest przemie szany z resztkami lakieru, poliuretanu lub innymi substancjami chemicznymi a szlifo wany materiał jest po długiej obróbce na grzany. – Stosować wyłącznie oryginalne talerze szlifierskie firmy Festool. Talerze innych producentów nie są dostosowane do pręd kości obrotowej szlifierki i mogą pęknąć. – Po upadku należy sprawdzić elektronarzę dzie oraz talerz szlifierski pod względem uszkodzeń. Zdemontować talerz szlifierski w celu dokładnego sprawdzenia. Przed za montowaniem uszkodzone elementy nale ży naprawić. Pęknięte talerze szlifierskie oraz uszkodzone urządzenia mogą być przyczyną zranień oraz niebezpiecznego działania urządzenia.

2.3 Pyły mieszane z zawartością metalu

oraz szlifowanie wilgotnych powierzchni W przypadku pyłów mieszanych z zawar tością metalu (np. po szlifowaniu lakieru w przypadku branży samochodowej) oraz podczas szlifowania wilgotnych powierzchni należy ze względów bezpieczeństwa przestrzegać nastę pujących zasad: – Zainstalować prądowy wyłącznik ochronny (FI, PRCD). – Podłączyć urządzenie do odpowiedniego odkurzacza. – Regularnie czyścić urządzenie ze złogów pyłu w obudowie silnika poprzez jej przed muchanie. Należy nosić okulary ochronne!

Wartości obliczone zgodnie z EN 62841 wynoszą zazwyczaj: Poziom ciśnienia akustyczne

=69 dB(A) Poziom mocy akustycznej L

=80 dB(A) Tolerancja błędu K =3 dB OSTROŻNIE Parametry emisji Uszkodzenie słuchu ► Używać ochronników słuchu. Wartość emisji wibracji a

(suma wektorowa w trzech kierunkach) oraz tolerancja błędu K us talone wg EN 62841: Wartość emisji drgań ah (3- osiowa)

Podane wartości emisji (wibracje, szmery) – służą do porównania narzędzi, – nadają się do tymczasowej oceny obciąże nia wibracjami i hałasem podczas użytko wania, – odnoszą się do głównych zastosowań elek tronarzędzia. OSTROŻNIE Rzeczywiste wartości emisji hałasu mogą różnić się od wartości podanych. Zależy to od zastosowania narzędzia i rodzaju obrabiane go elementu. ► Rzeczywiste wartości należy określić dla całego cyklu pracy urządzenia. ► W zależności od rzeczywistego obciążenia hałasem należy określić odpowiednie środ ki bezpieczeństwa, w celu ochrony użyt kownika. 3 Użycie zgodne z przeznaczeniem Szlifierki te przeznaczone są do szlifowania drewna, tworzyw sztucznych, materiałów kom pozytowych, farb / lakierów, mas szpachlowych i podobnych materiałów. W przypadku pyłów mieszanych z zawartością metalu (np. po szlifo waniu lakieru w przypadku branży samochodo wej) oraz podczas szlifowania wilgotnych po wierzchni należy stosować się do szczególnych wskazówek bezpieczeństwa:Zgodnie z przezna czeniem szlifierka nie nadaje się do szlifowania czystego metalu. Nie wolno obrabiać materia łów zawierających azbest. Polski 87W przypadku eksploatacji niezgodnej z przeznaczeniem odpowiedzialność ponosi użytkownik. 4 Dane techniczne Szlifierka mimośrodowa ETS EC 150/3 EQ 150/3 EQA 150/5 EQ 150/5 EQA Moc 400 W 400 W Prędkość obrotowa (na biegu jałowym) 6000 - 10000 min

Suw szlifujący 3,0 mm 5,0 mm Talerz szlifierski D 150 mm D 150 mm Elektroniczne rozpoznawanie odsysania - X - X 1,2 kg 1,2 kgCiężar zgodnie z procedurą EPTA 01:2014 5 Elementy urządzenia [1-1] Włącznik/wyłącznik [1-2] Regulacja prędkości obrotowej [1-3] Talerz szlifierski [1-4] Przyłącze plug it [1-5] Króciec ssący [1-6] Dioda LED sygnalizacji ssania * [1-7] Zaizolowane powierzchnie chwytania (obszar zaznaczony na szaro)

• Tylko w elektronarzędziach z elektronicznym rozpoznawaniem odsysania (patrz dane tech niczne). Podane rysunki znajdują się w załączniku in strukcji obsługi. 6 Rozruch OSTRZEŻENIE Niedozwolone napięcie lub częstotliwość! Niebezpieczeństwo wypadku ► Napięcie sieciowe i częstotliwość źródła prądu muszą zgadzać się z danymi na tab liczce identyfikacyjnej. ► W Ameryce Północnej wolno stosować wy łącznie urządzenia Festool o parametrach napięcia 120 V/ 60 Hz. OSTROŻNIE Wtyczka plug-it ulega rozgrzaniu, gdy zamek bagnetowy nie jest całkowicie zamknięty Niebezpieczeństwo spalenia ► Przed uruchomieniem elektronarzędzia sprawdzić, czy zamek bagnetowy na prze wodzie zasilania jest całkowicie zamknięty i zablokowany. Podłączanie i odłączanie przewodu sieciowego - patrz ilustracja [2].

6.1 Włączanie/ wyłączanie [1-1]

WŁ. Wcisnąć Włącznik/wyłącznik [1-1] AUS Wcisnąć Włącznik/wyłącznik [1-1] W przypadku aktywnej funkcji sygnalizacji ssania włączenie elektronarzędzia bez podłączonego węża ssącego jest niemożli we - patrz rozdział . 7 Ustawienia OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed przystąpieniem do wykonywania ja kichkolwiek prac przy urządzeniu należy zawsze wyciągać wtyczkę z gniazda zasila jącego!

7.1 Elektronika [Układ elektroniczny]

Maszyna jest wyposażona w pełnookresowy układ elektroniczny o następujących właściwoś ciach: Polski 88Łagodny rozruch Elektronicznie regulowany łagodny rozruch za pewnia uruchamianie narzędzia bez szarpnięć. Stała prędkość obrotowa Wstępnie wybrana prędkość obrotowa silnika utrzymywana jest elektronicznie na stałym po ziomie. Dzięki temu nawet przy obciążeniu osią gana jest stała prędkość szlifowania. Redukcja prędkości obrotowej przy dużych wibracjach W przypadku wystąpienia dużych wibracji i drgań elektronarzędzia, np. podczas korzysta nia z narzędzia razem przekładką, prędkość ob rotowa zostanie automatycznie zredukowana dla ochrony narzędzia oraz użytkownika. Zabezpieczenie przed nadmiernym wzrostem temperatury Dla ochrony przed przegrzaniem silnika pobór mocy zostanie zredukowany w przypadku osiąg nięcia zbyt wysokich temperatur silnika. W sy tuacji dalszego wzrostu temperatury elektrona rzędzie wyłączy się. Ponowne włączenie jest możliwe dopiero po ostygnięciu silnika.

7.2 Ustawianie prędkości obrotowej

Prędkość obrotową można ustawić za pomocą pokrętła nastawczego [1-2]w zakresie od 6000 do 10000 min

Dzięki temu można optymalnie dopasować prędkość szlifowania do danego rodzaju mate riału (patrz rozdział 8 ).

7.3 Rozpoznawanie odsysania *

Elektroniczna sygnalizacja ssania rozpoznaje, czy do elektronarzędzia podłączony został wąż ssący. W przypadku aktywacji tej funkcji włą czenie elektronarzędzia jest możliwe wyłącznie przy podłączonym węży ssącym.

• Tylko w elektronarzędziach z elektronicznym rozpoznawaniem odsysania (patrz dane tech niczne). Tryb pracy Tryb pracy jest sygnalizowany za pomocą dio dy [1-6]: Światło stałe: wąż ssący podłączony Miganie: brak podłączo nego węża ssącego, nie można włączyć elektro narzędzia. Brak światła: Rozpo znawanie węża ssącego nie jest włączone. Włączanie/wyłączanie sygnalizacji ssania W momencie dostawy sygnalizacja ssania jest wyłączona. ► Włącz elektronarzędzie za pomocą krótkie go naciśnięcia przycisku wł./wył. [1-1]. ► Wyłącz elektronarzędzie ponownie i przy trzymaj przy tym cały czas naciśnięty przy cisk wł./wył. [1-1]. Elektronarzędzie wydaje pojedynczy dźwięk. ► Przekręć pokrętło regulacji prędkości obro towej [1-2] w oba położenia końcowe (sto pień 1 i 6). Elektronarzędzie sygnalizuje włącznie potrój nym dźwiękiem wzgl. wyłączenie podwójnym. ► Puścić włącznik/wyłącznik [1-1]. Sygnalizacja ssania jest aktywna wzgl. nieak tywna.

7.4 Zmiana talerzy szlifierskich[3]

Optymalny wynik pracy można osiągnąć wyłącznie przy zastosowaniu oryginalne go wyposażenia dodatkowego i oryginalnych materiałów eksploatacyjnych.W przypadku za stosowania nieoryginalnego wyposażenia do datkowego lub nieoryginalnych materiałów eks ploatacyjnych roszczenia gwarancyjne wygasa ją. Ostrzeżenie! Nie dokonywać zmian kon strukcyjnych w otwartym wnętrzu maszy ny przy zdemontowanym talerzu szlifierskim. Zagrożenie zdrowia: zamontowanie tale rza szlifierskiego o nieprawidłowej wiel kości prowadzi do niedopuszczalnie dużych wi bracji narzędzia. Odpowiednio do obrabianej powierzchni urzą dzenie można wyposażyć w dwa talerze szlifier skie o różnej twardości. Twardy: szlifowanie zgrubne i dokładne po wierzchni. Szlifowanie krawędzi. Miękki: uniwersalny do szlifowania zgrubnego i dokładnego, do równych i wypukłych powierz chni. Polski 89Bardzo miękki: szlifowanie dokładne form, wy pukłości, wyokrągleń. Nie stosować do obróbki krawędzi!

7.5 Przymocować wyposażenie do

szlifowania za pomocą StickFix [3b] Do talerza szlifierskiego StickFix można szybko i łatwo przymocować pasujące arkusze ścierne StickFix i krążki szlifierskie z włókniny StickFix. ► Docisnąć samoprzyczepne wyposażenie do szlifowania do talerza szlifierskiego [1-3]. W przypadku zmniejszającej się przyczep ności okładziny StickFix wyposażenie ta lerza szlifierskiego – zwłaszcza w przypadku pracy bez nakładania – może odłączyć się od talerza szlifierskiego i spowodować zranienie. Wymień talerz szlifierski!

OSTRZEŻENIE Zagrożenie zdrowia związane z pyleniem ► Nigdy nie pracować bez odsysania pyłu. ► Przestrzegać przepisów obowiązujących w danym kraju. Elektronarzędzie nie jest wyposażone we włas ny mechanizm odsysania. Dlatego też do króćca ssącego należy podłączyć [1-5] odkurzacz mo bilny Festool o średnicy węża ssącego 27 mm. Zalecenie: Używać antystatycznego węża ssą cego! Pozwoli to zmniejszyć ładunek elektrycz ny. 8 Praca przy użyciu maszyny OSTRZEŻENIE Niebezpieczeństwo zranienia ► Obrabiany element należy mocować za wsze w taki sposób, aby nie mógł poruszyć się w czasie obróbki. Przestrzegać następujących wskazówek: – Nie wolno przeciążać urządzenia poprzez zbyt mocne dociskanie! Najlepsze wyniki szlifowania daje praca ze średnio mocnym naciskiem. Wydajność i jakość szlifowania zależą w znacznym stopniu od wyboru pra widłowego materiału ściernego. – Dla pewnego prowadzenia maszyny trzy mać obie ręce na obudowie silnika i na gło wicy przekładni . Podczas wykonywania prac szlifierskich zaleca ne są następujące ustawienia pokrętła nasta wczego [1-2]: Prace szlifierskie Stopień pokrętła na stawczego – Szlifowanie przy maks. zdzieraniu – Zeszlifowywanie starych farb – Szlifowanie drewna i forniru przed la kierowaniem – Szlifowanie pośrednie lakieru na po wierzchniach

– Szlifowanie cienko nakładanego la kieru wstępnego – Szlifowanie drewna za pomocą włók niny do szlifowania – Zaokrąglanie krawędzi elementów drewnianych – Wygładzanie zagruntowanych po wierzchni drewnianych

– Szlifowanie krawędzi z litego drewna i forniru – Szlifowanie we wręgach okien i drzwi – Szlifowanie pośrednie lakieru na kra wędziach – Oszlifowywanie okien z naturalnego drewna za pomocą włókniny do szli fowania – Wygładzanie powierzchni drewnia nych przed bejcowaniem za pomocą włókniny do szlifowania – Usuwanie bejcy z powierzchni za po mocą włókniny szlifierskiej – Zdzieranie lub usuwanie wapna za pomocą włókniny do szlifowania

– Szlifowanie pośrednie lakieru na po wierzchniach bejcowanych – Oczyszczanie wrębów okien z natu ralnego drewna za pomocą włókniny do szlifowania

– Szlifowanie bejcowanych krawędzi – Szlifowanie termoplastycznych two rzyw sztucznych

Polski 909 Konserwacja i utrzymanie w należytym stanie OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed przystąpieniem do wykonywania wszystkich prac związanych z konserwacją i czyszczeniem urządzenia należy zawsze wyciągać wtyczkę z gniazda zasilającego! ► Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wyko nywane wyłącznie przez autoryzowany warsztat serwisowy. OSTRZEŻENIE Nieprawidłowa kontrola może prowadzić do uszkodzenia urządzenia i zranienia użytkow nika. ► Do testu bezpieczeństwa elektrycznego niezbędne są specjalne informacje. Infor macje te można otrzymać w warsztatach serwisowych danego kraju. Serwis i naprawa wyłącznie u pro ducenta i w certyfikowanych warsz tatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis Stosować wyłącznie oryginalne częś ci zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis EKAT

Dla zapewnienia cyrkulacji powietrza, otwory wlotowe powietrza chłodzącego w obudowie sil nika muszą być zawsze odsłonięte i utrzymywa ne w czystości. W przypadku spadku mocy lub zwiększonych wibracji odessać i wyczyścić wloty powietrza wlotowego.

9.1 Czyszczenie kanałów odsysających

Zalecamy czyszczenie kanałów odsysających urządzenia [4-1] raz w tygodniu (w szczegól ności w przypadku szlifowania masy szpachlo wej z dodatkiem żywicy syntetycznej, szlifowa nia ze zwilżaniem oraz szlifowania gipsu) za po mocą płaskiej szczoteczki oraz ściereczki z ma teriału.

9.2 Czyszczenie wnętrza

Należy regularnie czyścić wnętrze elektrona rzędzia po stronie dolnej wentylatora [4-3], w przeciwnym razie może dojść do pogorszenia wartości wibracji ze względu na osady pyłu.

9.3 Wymiana talerza szlifierskiego i

hamulca talerza Gumowy pierścień samouszczelniający [4-2] przylega do talerza szlifierskiego i zapobiega niekontrolowanemu zwiększeniu prędkości ob rotowej talerza. Dzięki zastosowaniu metalo wych trzpieni hamulec talerza prawie nie ulega zużyciu. W przypadku zmniejszenia siły hamowania naj pierw sprawdzić talerz szlifierski pod względem zużycia i w razie potrzeby wymienić. Wymienić uszkodzony hamulec talerza/kołnierz gumowy. 10 Wyposażenie Należy stosować wyłącznie oryginalne talerze polerskie i szlifierskie firmy Festool. Stosowa nie niskiej jakości talerzy szlifierskich i poler skich może doprowadzić do znacznego niewy ważenia, które pogorszy jakość rezultatów pra cy i zwiększy zużycie urządzenia. Numery katalogowe wyposażenia oraz filtrów można znaleźć w katalogu Festool lub w Inter necie na stronie www.festool.pl. 11 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa kra jowego, zużyte elektronarzędzia podlegają se gregacji i recyklingowi w sposób przyjazny śro dowisku. Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach 12 Wskazówki ogólne

12.1 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip służą cy do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawiera ją bezpośrednich danych osobowych. Za pomocą specjalnych urządzeń można dane te bezprzewodowo odczytać. Będą one używane wyłącznie w przypadku diagnozy błędów, prze prowadzania naprawy czy gwarancji oraz w celu poprawy jakości lub ulepszania elektronarzę dzia. Użycie danych poza wymienionym obsza Polski 91rem bez wyraźnej zgody Klienta nie jest możli we. Polski
