| Tipo di prodotto | Levigatrice orbitale |
| Marca | Festool |
| Modello | ETS EC 1505 EQ |
| Potenza assorbita | 400 W |
| Velocità a vuoto | 6.000 – 10.000 giri/min |
| Corsa di levigatura | 5,0 mm |
| Diametro del platorello | 150 mm |
| Peso (secondo EPTA 01:2014) | 1,2 kg |
| Alimentazione | Rete (cavo di collegamento Plug-it) |
| Classe di protezione | II (doppio isolamento) |
| Livello di pressione acustica | 69 dB(A) (incertezza K = 3 dB) |
| Livello di potenza acustica | 80 dB(A) (incertezza K = 3 dB) |
| Valore di emissione vibratoria | 4,8 m/s² (incertezza K = 1,5 m/s²) |
| Sistema elettronico | Avviamento progressivo, mantenimento della velocità costante, riduzione della velocità in caso di vibrazioni, fusibile termico |
| Rilevamento elettronico dell'aspirazione | No (solo sulla versione EQA) |
| Raccordo di aspirazione | Sì, diametro 27 mm (per aspirapolvere Festool) |
| Fissaggio dell'abrasivo | StickFix (autoadesivo) |
| Utilizzo conforme | Levigatura di legno, materie plastiche, compositi, vernici, pitture, stucchi |
| Manutenzione | Pulizia regolare delle fessure di ventilazione e dei canali di aspirazione |
| Accessori originali | Platorelli di levigatura di diverse durezze, feltri di lucidatura, abrasivi StickFix |
| Riparabilità | Riparazione solo presso officina autorizzata Festool, ricambi originali |
| Informazioni generali | Contiene un chip di registrazione dati per diagnostica e garanzia |
Domande frequenti - ETS EC 1505 EQ FESTOOL
Domande degli utenti su ETS EC 1505 EQ FESTOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Levigatrice in formato PDF gratuitamente! Trova il tuo manuale ETS EC 1505 EQ - FESTOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ETS EC 1505 EQ del marchio FESTOOL.

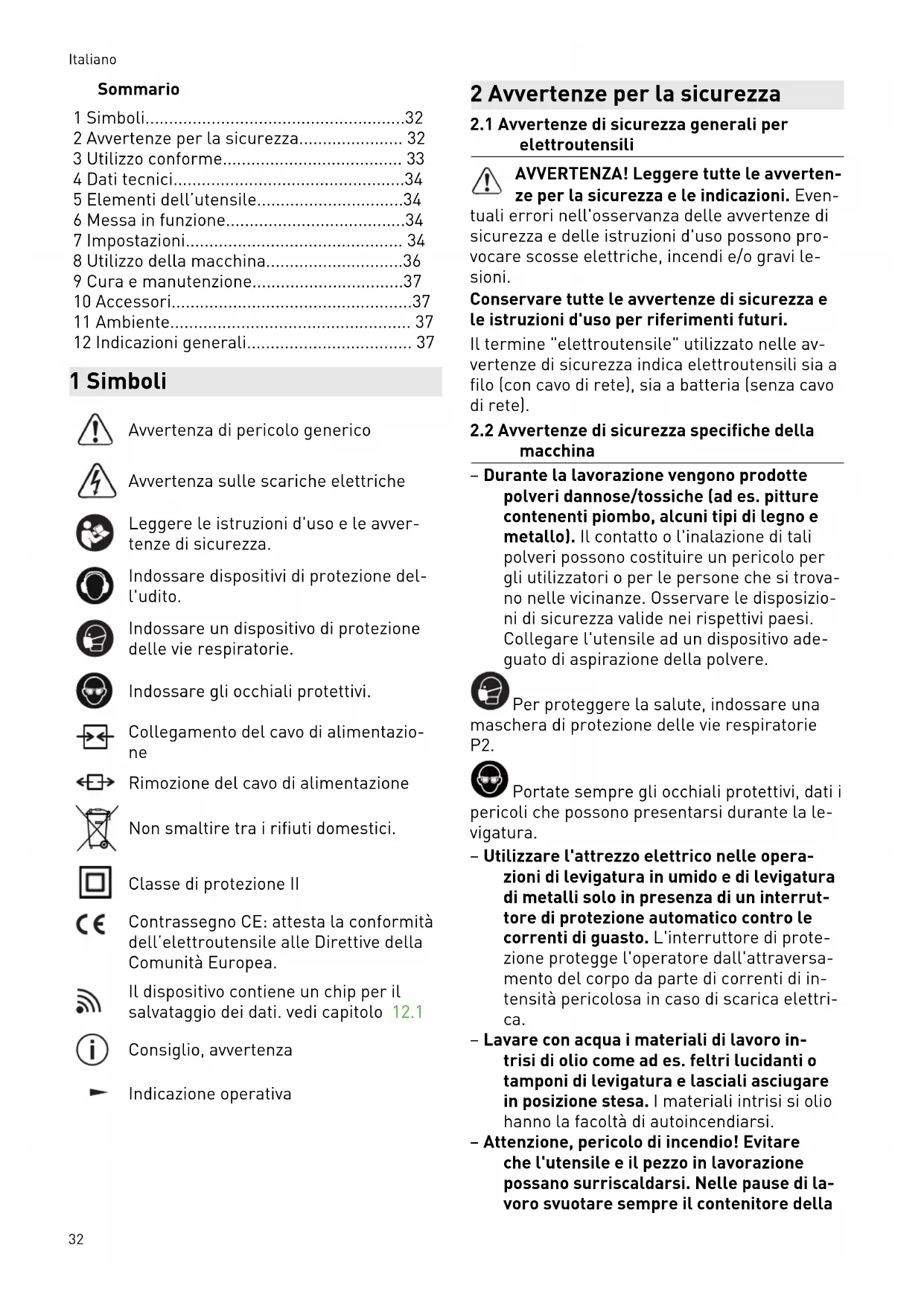

MANUALE UTENTE ETS EC 1505 EQ FESTOOL
it Dichiarazione di conformità UE. Dichiariamo sotto la nostra esclusiva responsabilità che il presente prodotto e conforme alle norme e ai documenti normativi seguenti:
1 Simboli....32
2 Avvertenze per la sicurezza.... 32
3 Utilizzo conforme.... 33
4 Dati tecnici....34
5 Elementi dell'utensile....34
6 Messa in funzione....34
7 Impostazioni.... 34
8 Utilizzo della macchina....36
9 Cura e manutenzione....37
10 Accessori....37
11 Ambiente.... 37
12 Indicazioni generali.... 37
1 Simboli
Avvertenza di pericolo generico
Avvertenza sulle scariche elettriche
Leggere le istruzioni d'uso e le avver- tenze di sicurezza.
Indossare dispositivi di protezione dell'udito.
Indossare un dispositivo di protezione delle vie respiratorie.
Indossare gli occhiali protettivi.
Collegamento del cavo di alimentazione
Rimozione del cavo di alimentazione
Non smaltire tra i rifiuti domestici.
Classe di protezione II
Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.
Il dispositivo contiene un chip per il salvataggio dei dati. vedi capitolo 12.1
Consiglio, avvertenza
Indicazione operativa
2 Avvertenze per la sicurezza
2.1 Avvertenze di sicurezza generali per elettroutensili
AVVERTENZA! Leggere tutte le avvertenze per la sicurezza e le indicazioni. Even-
tuali errori nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono provocare scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avvertenze di sicurezza e le istruzioni d'uso per riferimenti futuri.
Il termine "elettroutensile" utilizzato nelle av-vertenze di sicurezza indica elettroutensili sia a filo (con cavo di rete), sia a batteria (senza cavo di rete).
2.2 Avvertenze di sicurezza specifiche della macchina
- Durante la lavorazione vengono prodotte polveri dannose/tossiche (ad es. pitture contenenti piombo, alcuni tipi di legno e metallo). Il contatto o l'inalazione di tali polveri possono costituire un pericolo per gli utilizzatori o per le persone che si trovano nelle vicinanze. Osservare le disposizioni di sicurezza valide nei rispettivi paesi. Collegare l'utensile ad un dispositivo adeguato di aspirazione della polvere.
Per proteggere la salute, indossare una hera di protezione delle vie respiratorie
Portate sempre gli occhiali protettivi, dati i oli che possono presentarsi durante la leura.
- Utilizzare l'attrezzo elettrico nelle operazioni di levigatura in umido e di levigatura di metalli solo in presenza di un interruttore di protezione automatico contro le correnti di guasto. L'interruttore di protezione protegge l'operatore dall'attraversamento del corpo da parte di correnti di intensità pericolosa in caso di scarica elettrica.
- Lavare con acqua i materiali di lavoro intrisi di olio come ad es. feltri lucidanti o tamponi di levigatura e lasciali asciugare in posizione stesa. I materiali intrisi si olio hanno la facoltà di autoincendiarsi.
- Attenzione, pericolo di incendio! Evitare che l'utensile e il pezzo in lavorazione possano surriscaldarsi. Nelle pause di lavoro svuotare sempre il contenitore della
polvere. La polvere di levigatura raccolta nei sacchi, nei microfiltri, nei sacchi di carta (o nei sacchi filtranti o filtri delle unità mobili di aspirazione) possono incendiarsi autonomamente in condizioni sfavorevoli, ad es. se raggiunti da scintille proiettate durante la levigatura di metalli. Un rischio maggiormente elevato sussiste quando la polvere di levigatura è mescolata a resti di vernice, poliuretano o altri materiali chimici e il pezzo in lavorazione è soggetto ad alte temperature a seguito di una lavorazione protratta nel tempo.
- Utilizzare solo platorelli di levigatura originali Festool. Platorelli di altri produttori non sono compatibili con la velocità di rotazione dell'attrezzo e possono spezzarsi.
- Dopo un'eventuale caduta, verificare che utensile e platorello non siano danneggiati. Smontare il platorello per ispezionarlo correttamente. Far riparare le parti danneggiate prima dell'uso. Platorelli rotti e macchine danneggiate possono provocare lesioni e compromettere la sicurezza della macchina.
2.3 Polveri miste contenenti metalli e levigatura di superfici umide
In caso di polveri miste contenenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, per ragioni di sicurezza occorrerà attenersi alle seguenti misure:
- Inserire a monte un interruttore di protezione per correnti di guasto (salvavita, PRCD).
- Collegare l'utensile ad un aspiratore adeguato.
- Pulire periodicamente l'utensile mediante soffiaggio, per rimuovere la polvere depositatasi all'interno della cassa del motore.
Indossare gli occhiali protettivi!
2.4 Valori di emissione
I valori determinati in base a EN 62841 sono tipicamente:
Livello di pressione acustica L _PA = 69 dB(A)
Livello di potenza acustica L _WA = 80 dB(A)
Tolleranza K = 3 dB
PRUDENZA
Suono risultante dal lavoro Danneggiamento dell'udito
▶ Utilizzare la protezione per l'udito.
Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:
Valore di emissione oscillazioni a_h = 4,8 m/s^2 (sui 3 assi)
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
I valori di emissione indicati (vibrazioni, rumorosità)
- hanno valore di confronto tra le macchine,
- permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso,
- rappresentano l'attrezzo elettrico nelle sue applicazioni principali.
PRUDENZA
I valori di emissione possono differire dai valori specificati. Questo dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.
- Deve essere valutato il carico effettivo durante l'intero ciclo operativo.
▶ A seconda del carico effettivo, devono essere definite misure di sicurezza adeguate per proteggere l'operatore.
3 Utilizzo conforme
Per utilizzo conforme si intende la levigatura di legno, plastica, materiali compositi, colori/vernici, stucco a spatola e materiali simili. In caso di polveri miste contenenti metalli (ad es. levigatura di vernice nel settore Automotive) e per la levigatura di superfici umide, andranno rispettate avvertenze di sicurezza specifiche. L'utilizzo conforme delle levigatrici non prevede la pura levigatura di metalli. Non è consentita la lavorazione di materiali contenenti amianto!
Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.
4 Dati tecnici
| Levigatrice orbitale ETS EC 150/3 EQ 150/3 EQA 150/5 EQ 150/5 EQA | ||
| Potenza 400 W 400 W | ||
| Numero di giri (a vuoto) 6000 - 10000 giri/min 6000 - 10000 giri/min | ||
| Corsa di levigatura 3,0 mm 5,0 mm | ||
| Platorello D 150 mm D 150 mm | ||
| Funzione elettronica di riconoscimento aspirazione | - x - x | |
| 1,2 kg | 1,2 kg | |
| Peso secondo procedura EPTA 01:2014 | ||
5 Elementi dell'utensile
[1-1] Pulsante ON/OFF
[1-2] Regolazione del numero di giri
[1-3] Platorello
[1-4] Attacco Plug-it
[1-5] Manicotto di aspirazione
[1-6] LED di riconoscimento aspirazione *
[1-7] Superfici d'impugnatura isolate (zona in grigio)
* Solo per elettroutensili con funzione elettronica di riconoscimento aspirazione (vedere Dati tecnici).
Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.
6 Messa in funzione
AVVERTENZA
Tensione o frequenza non consentite! Pericolo d'infortunio
La tensione di rete e la frequenza della sorgente elettrica devono coincidere con le indicazioni sulla targhetta.
In America settentrionale è consentito esclusivamente l'impiego di macchine Festool con tensione 120 V/60 Hz.
PRUDENZA
Surriscaldamento dell'attacco plug it in caso di attacco a baionetta non chiuso corretta- mente
Pericolo di incendio
- Prima di accendere la macchina, accertarsi che l'attacco a baionetta del cavo di alimentazione sia chiuso correttamente e bloccato in posizione.
Collegamento e rimozione del cavo di alimentazione - v. immagine [2].
6.1 Accensione/spegnimento [1-1]
ON Premere il pulsante ON/OFF [1-1]
AUS Premere il pulsante ON/OFF [1-1]
i Con la funzione di riconoscimento dell'a-spirazione attivata non è possibile accen-dere l'elettroutensile senza che ad esso non sia collegata una tubazione di aspirazione - vedi cap. .
7 Impostazioni
AVVERTENZA
Pericolo di lesioni, scossa elettrica
- Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina dalla presa.
7.1 Elettronica
La macchina dispone di un'elettronica a onda piena avente le seguenti caratteristiche:
Partenza dolce
L'avviamento graduale regolato elettronicamente assicura un avviamento senza strappi dell'elettroutensile.
Numero di giri costante
La velocità di rotazione del motore preselezionata è mantenuta costante mediante un controllo elettronico. Ciò consente di usufruire di un regime di levigatura uniforme anche sotto carico.
Riduzione della velocità di rotazione con vibrazioni elevate
Quando l'elettroutensile è soggetto a vibrazioni e oscillazioni marcate, ad es. durante l'utilizzo di una piastra intermedia, la velocità di rotazione viene limitata automaticamente al fine di ridurre il carico meccanico sull'attrezzo e sull'operatore stesso.
Protezione contro il surriscaldamento
Onde scongiurare un surriscaldamento del motore, al raggiungimento di un livello di temperatura troppo elevato l'assorbimento di potenza viene limitato. Se la temperatura continua a salire, l'elettroutensile si disinserisce. Sarà possibile riaccendere la macchina solo dopo un sufficiente raffreddamento del motore.
7.2 Regolazione n. di giri
La velocità di rotazione può essere regolata mediante l'apposita rotella [1-2] tra 6000 e 10000 min ^-1 .
In tal modo sarà possibile adeguare in maniera ottimale l'andatura della levigatura ai materiali di volta in volta utilizzati (vedere capitolo 8).
7.3 Riconoscimento aspirazione \*
La funzione elettronica di riconoscimento aspirazione rileva se all'elettroutensile sia collegato un tubo flessibile di aspirazione. Attivata questa funzione, l'elettroutensile si potrà accendere soltanto se sarà collegato un tubo flessibile di aspirazione.
* Solo per elettroutensili con funzione elettronica di riconoscimento aspirazione (vedere Dati tecnici).
Modalità
La modalità viene segnalata dall'apposito LED [1-6]:
Luce fissa: Tubo flessibile di aspirazione collegato
Luce lampeggiante: Nessun tubo flessibile di aspirazione collegato, l'elettroutensile non si potrà accendere.
Luce spenta: Il riconoscimento aspirazione non è attivo.
Attivazione e disattivazione del riconoscimento aspirazione
Al momento della fornitura, la funzione di riconoscimento aspirazione è disattivata.
- Accendere l'elettroutensile, premendo brevemente il pulsante ON/OFF [1-1].
▶ Spegnere nuovamente l'elettroutensile, mantenendo costantemente premuto il pulsante ON/OFF [1-1].
L'elettroutensile emetterà un segnale acustico 1 volta.
▶ Ruotare la regolazione del numero di giri [1-2] su entrambe le posizioni finali (livello 1 e 6).
L'elettroutensile emetterà un segnale acustico 3 volte per ON, oppure 2 volte per OFF.
▶ Rilasciare il pulsante ON/OFF [1-1].
La funzione di riconoscimento aspirazione è attivata o disattivata.
7.4 Sostituzione del platorello [3]
Risultati ottimali si conseguono solo con accessori e materiali di lavoro originali. La garanzia si estingue se vengono montati accessori e materiali di lavoro non originali.
Attenzione! Non effettuare modifiche costruttive all'interno della macchina aperta quando il platorello è smontato.
Rischi per la salute Il montaggio di un platorello di dimensioni errate può causare vibrazioni eccessive e non ammesse per la macchina.
A seconda della superficie da trattare, la macchina può essere equipaggiata con tre platorelli di levigatura di diversa durezza.
Duro: Sgrossatura e finitura su superfici. Levigatura di spigoli.
Morbido: universale per sgrossatura e finitura, per superfici piane e curve.
Supermorbido: levigatura fine su pezzi sagomati, concavi e convessi. Non utilizzare per gli spigoli!
7.5 Fissare l'accessorio di levigatura con StickFix [3b]
Sul platorello StickFix è possibile fissare i dischi abrasivi e i vlies di levigatura StickFix adatti in modo semplice e rapido.
▶ Piantare l'accessorio di levigatura autoadesivo sul platorello [1-3].
In caso di mancata aderenza del rivestimento Stickfix, gli accessori del platorello, in particolare quando non sono a contatto con il pezzo - potrebbero staccarsi dal platorello e provocare lesioni. Sostituire il platorello.
7.6 Aspirazione
AVVERTENZA
Pericolo per la salute dovuto alle polveri
▶ Non lavorare mai senza impianto di aspirazione.
▶ Rispettare le disposizioni nazionali.
L'elettroutensile non è dotato di aspirazione autonoma. Pertanto, occorre montare sul manicotto d'aspirazione [1-5] un'unità mobile di aspirazione Festool con un diametro del tubo di aspirazione di 27 mm.
Consiglio: Utilizzare il tubo flessibile per aspirazione antistatico. In tal modo si riduce l'insorgenza di cariche elettriche.
8 Utilizzo della macchina
AVVERTENZA
Pericolo di lesioni
▶ Fissate sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.
Attenersi alle seguenti avvertenze:
- Non sovraccaricare la macchina esercitando una pressione eccessiva. Il migliore risultato di levigatura si otterrà esercitando una pressione di spinta moderata. L'efficienza e la qualità della levigatura dipendono sostanzialmente dalla scelta del corretto abrasivo.
- Per una conduzione sicura, trattenere la macchina con entrambe le mani posizionate sulla scatola del motore e sulla testa ingranaggi.
Per i lavori di levigatura raccomandiamo le seguenti impostazioni della rotellina di regolazione [1-2]:
| Levigatura Posizione della rotel-lina di regolazione | |
| - Levigatura con massima asportazio-ne | 5-6 |
| - Rimozione di vernice vecchia | |
| - Levigatura di legno e piallaccio prima della verniciatura | |
| - Levigatura intermedia di vernice su superfici | |
| - Levigatura di sottili strati di vernice di base | 4-5 |
| - Levigatura di legno mediante vello | |
| - Livellamento di bordi su pezzi in legno | |
| - Lisciatura di superfici di legno con mano di fondo | |
| - Levigatura di bordi di legno massello e piallaccio | 3-4 |
| - Levigatura dei profili di contatto di porte e finestre | |
| - Levigatura intermedia della vernice su bordi | |
| - Levigatura primaria di finestre in legno naturale mediante vello | |
| - Lisciatura di superfici di legno mediante vello prima del trattamento a mordente | |
| - Strofinamento di superfici trattate a mordente mediante vello | |
| - Strofinamento o distacco di tinta in calce in eccesso mediante vello | |
| - Levigatura intermedia di superfici trattate a mordente | 2-3 |
| - Pulizia dei profili di contatto di fine-stre in legno naturale mediante vello | |
| - Levigatura di bordi trattati a morden-te | 1-2 |
| - Levigatura di materiali termoplastici | |
9 Cura e manutenzione
AVVERTENZA
Pericolo di lesioni, scossa elettrica
- Prima di eseguire qualsiasi operazione di manutenzione e cura, disinnestare sempre la spina dalla presa.
- Tutte le operazioni di manutenzione e riparazione per le quali è necessario aprire l'alloggiamento del motore, devono essere eseguite solamente da un'officina per l'Assistenza Clienti autorizzata.
AVVERTENZA
Controlli errati possono portare al danneggiamento dell'utensile e causare lesioni all'utente
▶ Per controllare la sicurezza elettrica sono necessarie informazioni specifiche. Queste sono disponibili presso l'officina di assistenza Festool del vostro paese.
Assistenza Clienti e riparazione
esclusivamente a cura del costrutto- re o di officine di assistenza autoriz- zate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio
Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio
Per garantire la circolazione d'aria è necessario tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento praticate nell'alloggiamento del motore.
Se la potenza diminuisce, oppure se le vibrazioni aumentano, aspirare le aperture per l'aria di raffreddamento e pulirle.
9.1 Pulizia dei canali di aspirazione
Si consiglia di pulire ca. una volta per settimana i canali di aspirazione della macchina (specialmente se si effettuano lavori di levigatura a umido e levigatura di stucchi di resina sintetica e di gesso) [4-1] utilizzando una spazzola piatta o un panno di stoffa.
9.2 Pulizia dell'area interna
Pulire regolarmente l'interno dell'utensile elettrico sulla parte inferiore del ventilatore [4-3], altrimenti potrebbero alterarsi i valori di vibrazioni per via dei residui di polvere.
9.3 Sostituzione di platorello e frena platorello
Il manicotto di gomma [4-2] striscia contro il platorello e impedisce un'accelerazione incontrollata del platorello. Con il perno metallico inserito, il frena platorello è praticamente privo di usura.
In caso di difetto di frenata, controllare prima che il platorello non sia usurato, quindi sostituirlo. Sostituire il frena platorello danneggiato/il manicotto in gomma.
10 Accessori
Utilizzare esclusivamente platorelli di levigatura e lucidatura originali Festool. L'uso di platorelli di levigatura e lucidatura di qualità inferiore può causare notevoli squilibri rotazionali che pregiudicano la qualità dei risultati e accelerano l'usura della macchina.
I numeri d'ordine per accessori e filtri si trovano nel catalogo Festool o su Internet alla pagina "www.festool.it".
11 Ambiente
Non gettare l'utensile fra i rifiuti domestici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'ambiente. Attenersi alle disposizioni di legge nazionali in vigore.
Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposito ciclo di smaltimento e recupero a tutela dell'ambiente.
Informazioni su REACH: www.festool.com/reach
12 Indicazioni generali
12.1 Informazioni sulla protezione dei dati
L'elettroutensile contiene un chip per il salva- taggio automatico dei dati della macchina e di funzionamento. I dati salvati non contengono ri- ferimenti personali diretti.
I dati sono leggibili senza contatto mediante speciali dispositivi e vengono utilizzati da Festool esclusivamente per la diagnostica errori, per consentire interventi di garanzia e di riparazione o per migliorare la qualità dell'elettroutensile e/o svilupparlo ulteriormente. Non è previsto alcun altro utilizzo dei dati, senza pre-
Italiano
via ed esplicita autorizzazione da parte del Cliente.
Inhoudsopgave
Advarsel om generel fare
