ETS EC 1505 EQ - Slipemaskin FESTOOL - Gratis bruksanvisning og manual

Produkttype	Eksentersliper
Merke	Festool
Modell	ETS EC 1505 EQ
Opptatt effekt	400 W
Tomgangshastighet	6 000 – 10 000 o/min
Slipebevegelse	5,0 mm
Tallerken diameter	150 mm
Vekt (iht. EPTA 01:2014)	1,2 kg
Strømforsyning	Nettstrøm (Plug-it tilkoblingskabel)
Beskyttelsesklasse	II (dobbel isolering)
Lyttrykknivå	69 dB(A) (usikkerhet K = 3 dB)
Lydeffektnivå	80 dB(A) (usikkerhet K = 3 dB)
Vibrasjonsemisjonsverdi	4,8 m/s² (usikkerhet K = 1,5 m/s²)
Elektronisk system	Mykstart, konstant hastighet, hastighetsreduksjon ved vibrasjoner, termisk sikring
Elektronisk sugeregistrering	Nei (kun på EQA-versjon)
Sugekobling	Ja, diameter 27 mm (for Festool støvsuger)
Slipemiddeltilkobling	StickFix (selvklebende)
Forskriftsmessig bruk	Sliper: Tre, plast, kompositt, maling, lakk, sparkel
Vedlikehold	Regelmessig rengjøring av ventilasjonsåpninger og sugekanaler
Originaltilbehør	Slipetallerken i forskjellige hardhetsgrader, poleringsfilt, StickFix slipemidler
Reparerbarhet	Reparasjon kun av autorisert Festool-verksted, originale reservedeler
Generell informasjon	Inneholder en dataloggingsbrikke for diagnostikk og garanti

Ofte stilte spørsmål - ETS EC 1505 EQ FESTOOL

Hvordan justerer jeg slipehastigheten?

Bruk hjulet [1-2] for å justere hastigheten mellom 6 000 og 10 000 o/min. Tilpass hastigheten til materialet: posisjoner 5-6 for maksimal sliping, 4-5 for tresliper før maling, 3-4 for mellomgrovt sliping, 2-3 for glatting, og 1-2 for termoplastiske syntetiske materialer.

Hvordan bytter jeg slipeplaten?

Koble først støpselet fra strømmen. Fjern den slitte platen i henhold til instruksjonene i figur [3]. Fest den nye platen ved å justere tappene og skru dem for hånd. Bruk kun originale Festool-slipeplater (hard, myk, eller supermyk) for å unngå overflødig vibrasjon.

Hvordan aktiverer jeg sugeregistrering?

Sugeregistrering er kun tilgjengelig på EQA-modeller. For å aktivere: slå på verktøyet, slå det deretter av mens du holder bryteren inne. Etter et pip, drei hastighetshjulet til begge ytterposisjoner (nivå 1 og 6). Verktøyet avgir 3 pip for å aktivere eller 2 pip for å deaktivere. Slipp bryteren. LED [1-6] indikerer status: fast lys = sugetilkoblet, blinkende = ingen suging.

Hva gjør jeg hvis maskinen ikke starter?

Kontroller først at strømledningen er riktig tilkoblet og at Plug-it-koblingen er fullstendig låst. Hvis sugeregistrering er aktivert, sørg for at en sugeslange er tilkoblet. Kontroller også termisk sikring: hvis motoren har overopphetet, vent til den er avkjølt før du starter på nytt. Hvis problemet vedvarer, kontakt et autorisert Festool-verksted.

Hvordan rengjør jeg sugekanalene?

Koble fra verktøyet. Bruk en liten flat børste eller en klut for å rengjøre sugekanalene [4-1] omtrent en gang i uken, spesielt etter sliping av syntetisk sparkel, gips eller våtsliping. Rengjør også det indre rommet under viften [4-3] for å unngå støvopphopning som svekker vibrasjonsverdiene.

Hvilken type slipemiddel bruker jeg med StickFix-systemet?

Bruk selvklebende StickFix-slipemidler fra Festool. De festes enkelt ved å trykke dem mot slipeplaten. Hvis heftet avtar, bytt platen. For optimale resultater, velg riktig korn til materialet: grovt korn for grovsliping, fint korn for finishing. Unngå ikke-originale slipemidler som kan påvirke ytelsen.

Kan jeg bruke slipemaskinen uten avsug?

Det anbefales ikke å arbeide uten avsug på grunn av helserisikoen fra farlig støv. Instruksjonene anbefaler å aldri arbeide uten avsug. Koble til en Festool støvsuger med en slange på 27 mm til sugekoblingen [1-5]. For støv som inneholder metall eller ved våtsliping, er en støvsuger og en jordfeilbryter obligatorisk.

Hvordan vet jeg om slipeplatebremsen er slitt?

Platbremsen er en gummimuff [4-2] som berører platen for å forhindre ukontrollert hastighetsøkning. Hvis du merker at platen fortsetter å rotere etter stopp eller at bremseeffekten avtar, kontroller slitasjen på slipeputen. Bytt gummimuffen hvis den er skadet. Metallpinnene i bremsen er praktisk talt slitasjefrie.

Hvor finner jeg reservedeler til Festool ETS EC 1505 EQ?

Originale Festool-reservedeler er tilgjengelige hos autorisert serviceverksted og på www.festool.com/services. Bruk kun Festool-deler for å sikre sikkerhet og ytelse. For reparasjoner som krever åpning av motorhuset, kontakt et autorisert verksted.

Maskinen lager støy, er det normalt?

Lydtrykknivået er 69 dB(A) og lydeffektnivået er 80 dB(A) i henhold til EN 62841. Disse verdiene er typiske for en eksentersliper. Bruk alltid hørselvern. Unormal støy kan indikere et problem: kontroller at slipeplaten er riktig festet, at ventilasjonsåpningene er rene, og at slipemiddelet ikke er slitt. Hvis støyen vedvarer, kontakt et autorisert verksted.

BRUKSANVISNING ETS EC 1505 EQ FESTOOL

da EU-overensstemmelseserklæring. Vi erklærer at have alene ansvaret for, at dette produkt er i overensstemmelse med de følgende normer eller normative dokumenter:

nb EU-samsvarserklæring. Vi erklærer på eget

ansvar at dette produktet er i overensstemmelse med følgende normer eller normative dokumenter:

- Mellanslipning av lack på kanter

- Slipning av termoplastisk plast

9.1 Rengöring av utsugskanaler

Blød: Universelt til grov- og finslibning, til plane og buede flader.

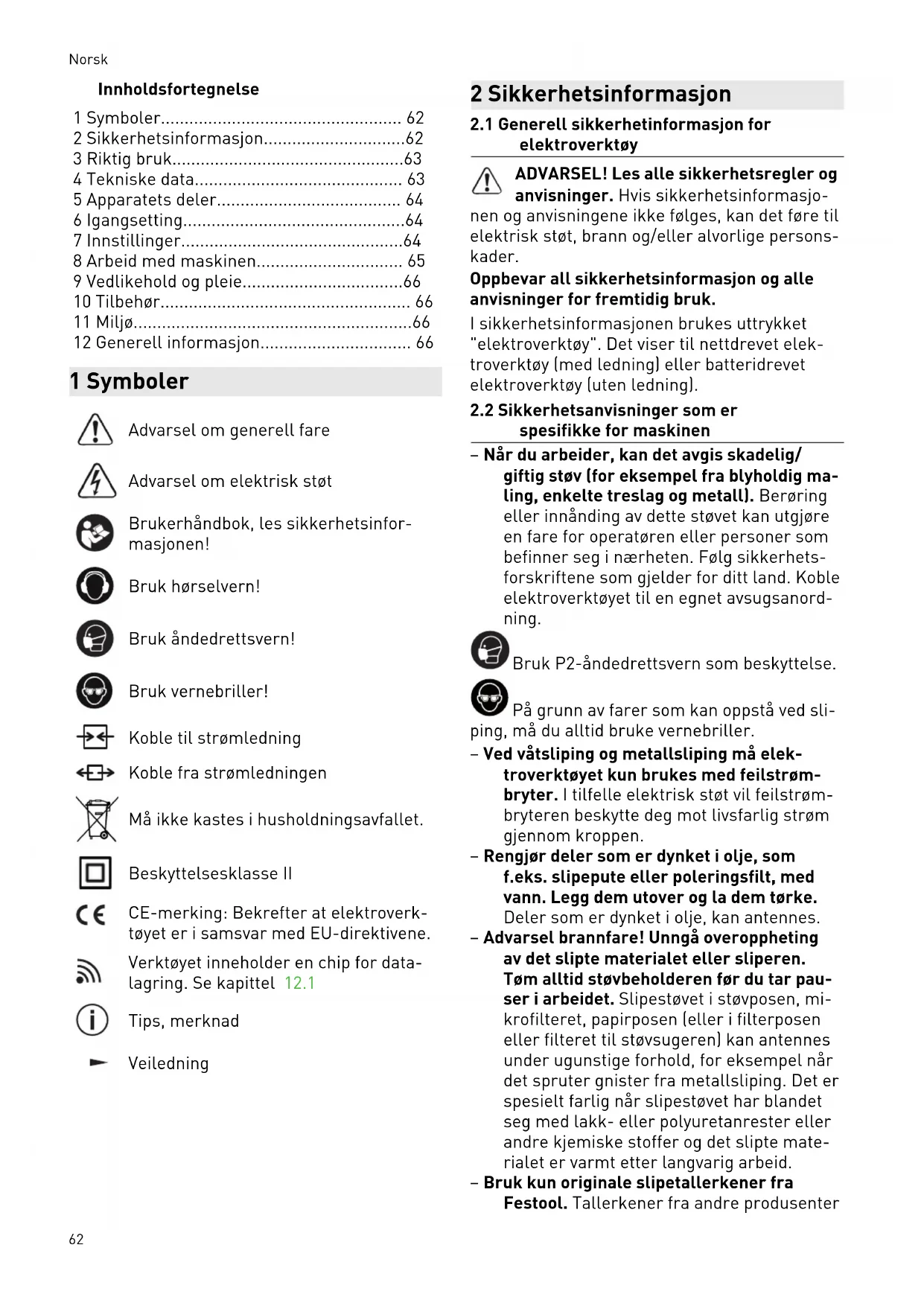

1 Symboler.... 62
2 Sikkerhetsinformasjon....62
3 Riktig bruk....63
4 Tekniske data.... 63
5 Apparatets deler.... 64
6 lgangsetting....64
7 Innstillinger....64
8 Arbeid med maskinen.... 65
9 Vedlikehold og pleie....66
10 Tilbehør.... 66
11 Miljø....66
12 Generell informasjon.... 66

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk åndedrettsvern!

Bruk vernebriller!

Koble fra strømledningen

CE-merking: Bekrefter at elektroverk- tøyet er i samsvar med EU-direktivene.

Verktøyet inneholder en chip for data-lagring. Se kapittel 12.1

Tips, merknad

Veiledning

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjonnen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

2.2 Sikkerhetsanvisninger som er spesifikke for maskinen

- Når du arbeider, kan det avgis skadelig/giftig støv (for eksempel fra blyholdig maling, enkelte treslag og metall). Berøring eller innånding av dette støvet kan utgjøre en fare for operatøren eller personer som befinner seg i nærheten. Følg sikkerhetsforskriftene som gjelder for ditt land. Koble elektroverktøyet til en egnet avsugsanordning.

Bruk P2-åndedrettsvern som beskyttelse.

På grunn av farer som kan oppstå ved slimå du alltid bruke vernebriller.

• Ved våtsliping og metallsliping må elek-troverktøyet kun brukes med feilstrøm-bryter. I tilfelle elektrisk støt vil feilstrøm-bryteren beskytte deg mot livsfarlig strøm gjennom kroppen.
• Rengjør deler som er dynket i olje, som f.eks. slipepute eller poleringsfilt, med vann. Legg dem utover og la dem tørke. Deler som er dynket i olje, kan antennes.
• Advarsel brannfare! Unngå overoppheting av det slipte materialet eller sliperen. Tøm alltid støvbeholderen før du tar pauser i arbeidet. Slipestøvet i støvposen, mikrofilteret, papirposen (eller i filterposen eller filteret til støvsugeren) kan antennes under ugunstige forhold, for eksempel når det spruter gnister fra metallsliping. Det er spesielt farlig når slipestøvet har blandet seg med lakk- eller polyuretanrester eller andre kjemiske stoffer og det slipte materialet er varmt etter langvarig arbeid.
• Bruk kun originale slipetallerkener fra Festool. Tallerkener fra andre produsenter

er ikke egnet for denne sliperens turtall og kan brekke.

- Kontroller elektroverktøyet og slipetall-lerkenen for skader dersom de har falt ned. Demonter slipetallerkenen for å kon- trollere den ordentlig. Få ødelagte deler reparert før bruk. Knekte slipetallerkener og skadde maskiner kan føre til skader og fører til at maskinen ikke lenger er sikker.

2.3 Blandet støv med metallinnhold og sliping av fuktige overflater

Ved blandet støv med metallinnhold (f.eks.

lakksliping i bilindustrien) og ved sliping av fuktige overflater skal følgende sikkerhetstiltak treffes:

• Koble til en jordfeilbryter (FI, PRCD-) på forhånd.
• Koble maskinen til et egnet avsug.
• Rengjør maskinen for støv ved å blåse ut motorhuset med jevne mellomrom.

Bruk vernebriller!

2.4 Støyemisjonsverdier

De registrerte verdiene iht. EN 62841 er vanligvis på:

Lydtrykknivå L

$$ _ {\mathrm{PA}} = 6 9 \mathrm{dB(A)} $$

Lydeffektnivå L

$$ _ {W A} = 8 0 \mathrm{dB(A)} $$

Usikkerhet K = 3 dB

FORSIKTIG

Støy under arbeidet

Hørselsskadelig

▶ Bruk hørselvern.

Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet iht.

EN 62841:

Svingningsemisjon (treakset)

$$ a _ {h} = 4, 8 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De angitte emisjonsverdiene (vibrasjon, støy)

• brukes til å sammenligne maskiner,
• men kan også brukes til en foreløpig vurdering av vibrasjons- og støybelastning ved bruk,
• og representerer de viktigste bruksområdene for elektroverktøyet.

FORSIKTIG

Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsemne som bearbeides.

• Den faktiske belastningen under den totale arbeidssyklusen må evalueres.
• Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren.

3 Riktig bruk

Sliperne er laget for sliping av tre, plast, komposittmaterialer, maling/lakk, sparkelmasse og lignende materialer. Ved blandet støv med metallinnhold (f.eks. lakksliping i bilindustrien) og ved sliping av fuktige overflater skal det treffes særlige sikkerhetstiltak:Sliperne er ikke beregnet brukt til ren metallsliping. Asbestholdig materiale skal ikke bearbeides.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

4 Tekniske data

Eksentersliper ETS EC 150/3 EQ 150/3 EQA 150/5 EQ 150/5 EQA
Effekt 400 W 400 W
Turtall (tomgang)	6000–10 000 o/min	6000–10 000 o/min
Slipeløft 3,0 mm 5,0 mm
Slipetallerken	D 150 mm	D 150 mm
Elektronisk avsugsregistrering	-	x - x
Vekt iht. EPTA-Procedure 01:2014	1,2 kg	1,2 kg

5 Apparatets deler

[1-1] Av/på-knapp

[1-2] Turtallsregulering

[1-3] Slipetallerken

[1-4] plug it-tilkobling

[1-5] Avsugsstuss

[1-6] LED for avsugsregistrering *

[1-7] Isolerte gripeflater (område i grått)

* Bare elektroverktøy med elektronisk avsugs- registrering (se tekniske data).

De oppgitte illustrasjonene finnes fremst i bruksanvisningen.

6 Igangsetting

ADVARSEL

Ikke tillatt spenning eller frekvens!

Fare for ulykker

▶ Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet.
▶ I Nord-Amerika er det kun tillatt å bruke Festool-maskiner med spenningsangivelsen 120 V / 60 Hz.

FORSIKTIG

Plug it-tilkoblingen blir varm hvis bajonett-låsen ikke er helt låst

Fare for brannskader

Før du slår på elektroverktøyet, må du påse at bajonettlukkingen på strømledningen er helt lukket og låst.

Tilkobling og frakobling av strømledning - se bilde [2].

6.1 Slå på og av [1-1]

PÅ Trykk på på/av-knappen [1-1]

AUS Trykk på på/av-knappen [1-1]

i Når avsugsregistreringen er aktivert, går det ikke an å slå på elektroverktøyet uten at sugeslangen er tilkoblet – se kap. .

7 Innstillinger

ADVARSEL

Skaderisiko, elektrisk støt

- Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen!

7.1 Elektronikk

Maskinen er utstyrt med en helbølge-elektronikk med følgende egenskaper:

Mykstart

Den elektronisk styrte mykstarten sørger for rykkfri start av elektroverktøyet.

Konstant turtall

Forhåndsinnstilt motorturtall holdes konstant ved hjelp av elektronikken. Dermed holdes slipehastigheten jevn også under belastning.

Turtallsreduksjon ved høye vibrasjoner

Dersom det forekommer høye vibrasjoner og svingninger i elektroverktøyet, f.eks. ved bruk av mellomleggsplate, reduseres turtallet automatisk av hensyn til elektroverktøyet og brukeren.

Temperatursikring

For å unngå overoppheting av motoren begrenses den opptatte effekten när motortemperaturen blir for høy. Dersom temperaturen fortsetter å stige, slås elektroverktøyet av. Først när motoren er avkjølt, kan maskinen slås på igjen.

7.2 Innstilling av omdreiningstall

Turtallet kan stilles inn mellom 6000 og 10000 o/min med stillhjulet [1-2].

Dermed kan du tilpasse slipehastigheten optimalt til hvert materiale (se kapittel 8).

7.3 Avsugsregistrering \*

Den elektroniske avsugsregistreringen regi- strerer om det er koblet en sugeslange til elek- troverktøyet. Når registreringen er aktivert, er det kun mulig å slå på elektroverktøyet når su- geslangen er koblet til.

* Bare elektroverktøy med elektronisk avsugsregistrering (se tekniske data).

Driftsmodus

Driftsmodusen signaliseres av LED-en [1-6]:

Lyser konstant: Suge- slangen er koblet til

Blinker: Ingen sugeslange er koblet til, elektroverktøyet lar seg ikke slå på.

• Slå på elektroverktøyet ved å trykke raskt på av/på-knappen [1-1].
• Slå av elektroverktøyet igjen og hold av/påknappen [1-1] inne när du gjør det.

Elektroverktøyet piper 1 gang.

▶ Vri turtallsregulatoren [1-2] til begge endestillinger (trinn 1 og 6).

Elektroverktøyet piper 3 ganger for PÅ og 2 ganger for AV.

▶ Slipp opp av/på-knappen [1-1].

Avsugsregistreringen er aktivert eller deaktivert.

7.4 Bytte slipetallerken[3]

Et optimalt arbeidsresultat kan kun oppnås ved bruk av originalt tilbehør og forbruksmateriell. Hvis det ikke brukes originalt tilbehør og forbruksmateriell, bortfaller garantien.

Advarsel! Ikke gjør noen konstruksjonsmessige endringer inne i maskinen när slipetallerkenen er demontert.

Helsefare: Montering av feil slipetallerkenstørrelse fører til uakseptabelt kraftige vibrasjoner i maskinen.

Maskinen kan utstyres med tre forskjellige slieptallerkener avhengig av overflaten som skal bearbeides.

Hard: Grov- og finsliping av flater. Sliping langs kanter.

Myk: Universell for grov- og finsliping, for rette og krumme flater.

Supermyk: Finslipning av formdeler, buede overflater, radier. Skal ikke brukes på kanter!

7.5 Fest slipetilbehør med StickFix [3b]

På StickFix-slipetallerkener kan du raskt og enkelt feste StickFix-slipepapir og StickFix-slipefilt.

- Trykk fast det selvklebende slipetilbehøret på slipetallerkenen [1-3].

Dersom Stickfix-belegget løsner, kan slipetallerkentilbehøret løsne fra slipetallerkenen og forårsake personskader. Dette gjelder spesielt när sliperen ikke holdes inntil materialet. Bytt slipetallerken!

7.6 Avsug

ADVARSEL

Støv kan være helseskadelig

▶ Arbeid aldri uten avsug.
▶ Overhold gjeldende nasjonale bestemmelser.

Elektroverktøyet har ikke noe eget avsugssystem. Derfor bør en Festool mobil støvsuger med en sugeslange med 27 mm diameter kobles til avsugsstussene [1-5].

Anbefaling: Bruk Antistatic-sugeslange! Det kan redusere den elektriske ladningen.

8 Arbeid med maskinen

ADVARSEL

Fare for personskade

▶ Fest emnet slik at det ikke kan bevege seg under bearbeiding.

Vær oppmerksom på følgende:

• Ikke overbelast maskinen ved å trykke for hardt! Du oppnår det beste sliperesultatet hvis du arbeider med et middels sterkt trykk. Slipeeffekten og -kvaliteten avhenger i stor grad av at du velger riktig slipemiddel.
• For å føre maskinen sikkert må du holde den godt fast med begge hender på motorhuset og girhodet.

Til sliping anbefaler vi følgende innstillinger på reguleringshjulet [1-2]:

Slipearbeid Trinn på regulerings-

hjul

• Sliping med maks. slipeeffekt 5-6
• Avsliping av gammel maling
• Sliping av tre og finer før lakkering

• Lakkmellomsliping på flater

• Sliping av et tynt lag baselakk 4–5

• Sliping av tre med slipefleece
• Kantbrekking på tredeler
• Glatting av grunnede treflater

- Sliping av heltre- og finerkanter 3-4

- Sliping av fals på vinduer og dører

- Lakkmellomsliping på kanter

- Forsliping av naturtrevinduer med slipefleece

- Glatting av treoverflater før beising, med slipefleece

Slipearbeid Trinn på regulerings-

hjul

• Lakkmellomsliping på beisede flater 2-3
• Pussing av vindusfalser i naturtre med slipefleece
• Sliping av beisede kanter 1-2
• Sliping av termoplast

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

• Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på apparatet!
  ▶ Alle vedlikeholds- og reparasjonsarbeider som krever at motorhuset åpnes, skal kun gjennomføres av et autorisert kundeservice-verksted.

ADVARSEL

Feilaktige kontroller kan føre til skader på maskin og bruker

- Kontroll av den elektriske sikkerheten krever spesiell informasjon. Den får du på et Festool serviceverksted i landet ditt.

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve- deler! Best.-nr. finner du på: www.festool.com/service

For å sikre luftsirkulasjonen må kjøleluftåpningene på motorhuset alltid være åpne og rene. Ved avtagende effekt eller økt vibrasjon må du støvsuge og rengjøre lufteåpningene.

9.1 Rengjøring av avsugskanalene

Vi anbefaler at maskinens avsugskanaler [4-1] rengjøres med en liten, flat børste eller en klut ca. én gang i uken (særlig ved sliping av kunst-harpiks-sparkelmasse, ved våtsliping og sliping av gips.

9.2 Rengjøring av innsiden

Rengjør innsiden av elektroverktøyet ved undersiden av ventilatoren [4-3] regelmessig. Ellers vil støvansamlinger forringe vibrasjonsverdiene.

9.3 Skifte slipetallerken og tallerkenbrems

Gummimansjetten [4-2] streifer slipetallerkenen og hindrer ukontrollert akselerasjon av den. Tallerkenbremsen er nesten slitasjefri på grunn av metallstiftene.

Når bremsevirkningen avtar, skal du først kontrollere om det er slitasje på slipetallerkenen og bytte den ved behov. Bytt tallerkenbrems/gummimansjett dersom det er skader på dem.

10 Tilbehør

Bruk bare originale slipe- og poleringstallerke- ner fra Festool. Bruk av mindreverdige slipe- og poleringstallerkener kan føre til stor ubalan- se som kan forringe kvaliteten på resultatet og øke slitasjen på maskinen.

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til nde nasjonale forskrifter.

Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning.

Informasjon om REACH: www.festool.com/reach

12 Generell informasjon

12.1 Informasjon om personvern

Elektroverktøyet inneholder en brikke som lagrer maskin- og driftsdata automatisk. Data lagret på minnebrikken inneholder ingen personopplysninger om kunden.

Data på minnebrikken kan leses av kontaktløst med spesielt utstyr, og brukes utelukkende til feildiagnose, reparasjons- og garantiavviklinger, og til kvalitetssikring eller videreutvikling av elektroverktøyet av Festool. Dataene vil ikke brukes på noen annen måte, med mindre det er gitt uttrykkelig samtykke fra kunden.

Índice
