PSA 15 A1 - Wandslanghaspel PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Muurslanghaspel
Merk	Parkside
Model	PSA 15 A1
Afmetingen (ong.)	30 x 20 x 20 cm
Gewicht (ong.)	2,5 kg
Voeding	Handmatig (zonder elektriciteit)
Slanglengte	15 m
Max. waterdruk	Standaard (geschikt voor huishoudelijke kranen)
Belangrijkste functies	Automatische haspel met terugloopbeveiliging, 180° draaibaar, geïntegreerde waterstop
Materiaal	Slagvast plastic, staal (veer)
Onderhoud en reiniging	Reinigen met een vochtige doek; in de winter vorstvrij opbergen
Veiligheid	Richt de straal niet op mensen of dieren; drink het water niet; laat kinderen niet zonder toezicht
Onderdelen en repareerbaarheid	Gebruik uitsluitend originele reserveonderdelen
Inhoud van de levering	Muurbevestiging, slangbehuizing, tuinslang 15 m, sproeimondstuk, aansluitslang, kraanonderdelen, pluggen en schroeven
Garantie	Conform de geldende wetgeving (raadpleeg de gebruiksaanwijzing)

Veelgestelde vragen - PSA 15 A1 PARKSIDE

Hoe monteer ik de muurslanghaspel?

Kies een stevige muur, boor vier gaten met de meegeleverde pluggen 6 x 40 mm, bevestig de muurbevestiging met de schroeven 6 x 50 mm, hang vervolgens de slangbehuizing erop en zet deze vast met de borgpen.

Hoe gebruik ik de terugloopbeveiliging?

Trek de slang tot de gewenste lengte uit en laat hem vervolgens langzaam los. De slang blokkeert automatisch. Om op te rollen, trek er kort aan en leid hem met de hand terwijl hij oprolt.

Wat moet ik in de winter doen om vorst te voorkomen?

Maak het product los van de muur en berg het op een droge, vorstvrije plaats op. Laat de slang volledig leeglopen voordat u hem opbergt.

Kan ik het water drinken dat door de slang stroomt?

Nee, dit product is niet ontworpen voor drinkwater. Drink nooit het water dat door deze slang wordt getransporteerd.

Hoe reinig ik de haspel?

Gebruik een vochtige doek om de oppervlakken te reinigen. Gebruik geen agressieve middelen. Zorg dat er geen water in de behuizing komt.

Wat zijn de belangrijke veiligheidsmaatregelen?

Richt de waterstraal nooit op personen, dieren of elektrische apparaten. Houd toezicht op kinderen en laat ze niet met het product spelen. Controleer de staat van de onderdelen voor elk gebruik.

Hoe sluit ik de slang aan op de kraan?

Draai het kraanonderdeel 13 op de kraan. Gebruik indien nodig de verloopring 14. Klik vervolgens het slangstuk voor de kraan 12 en de aansluitslang 11 vast tot u een klik hoort.

Wat te doen als de slang niet goed oprolt?

Controleer of de slang niet verdraaid of vastzit. Trek hem volledig uit en leid hem met de hand tijdens het oprollen. Laat hem niet zelfstandig oprollen.

Kan ik het product gebruiken met een sproeier of pistool?

Ja, het sproeimondstuk 7 kan worden verwijderd en vervangen door een standaard accessoire. Zorg ervoor dat de verbinding goed vastklikt.

Waar vind ik reserveonderdelen?

Neem contact op met de klantenservice van Parkside of bezoek www.lidl-service.com. Gebruik uitsluitend originele onderdelen om de veiligheid te garanderen.

GEBRUIKSAANWIJZING PSA 15 A1 PARKSIDE

Wand-slangopwikkelaar

1 Inleiding

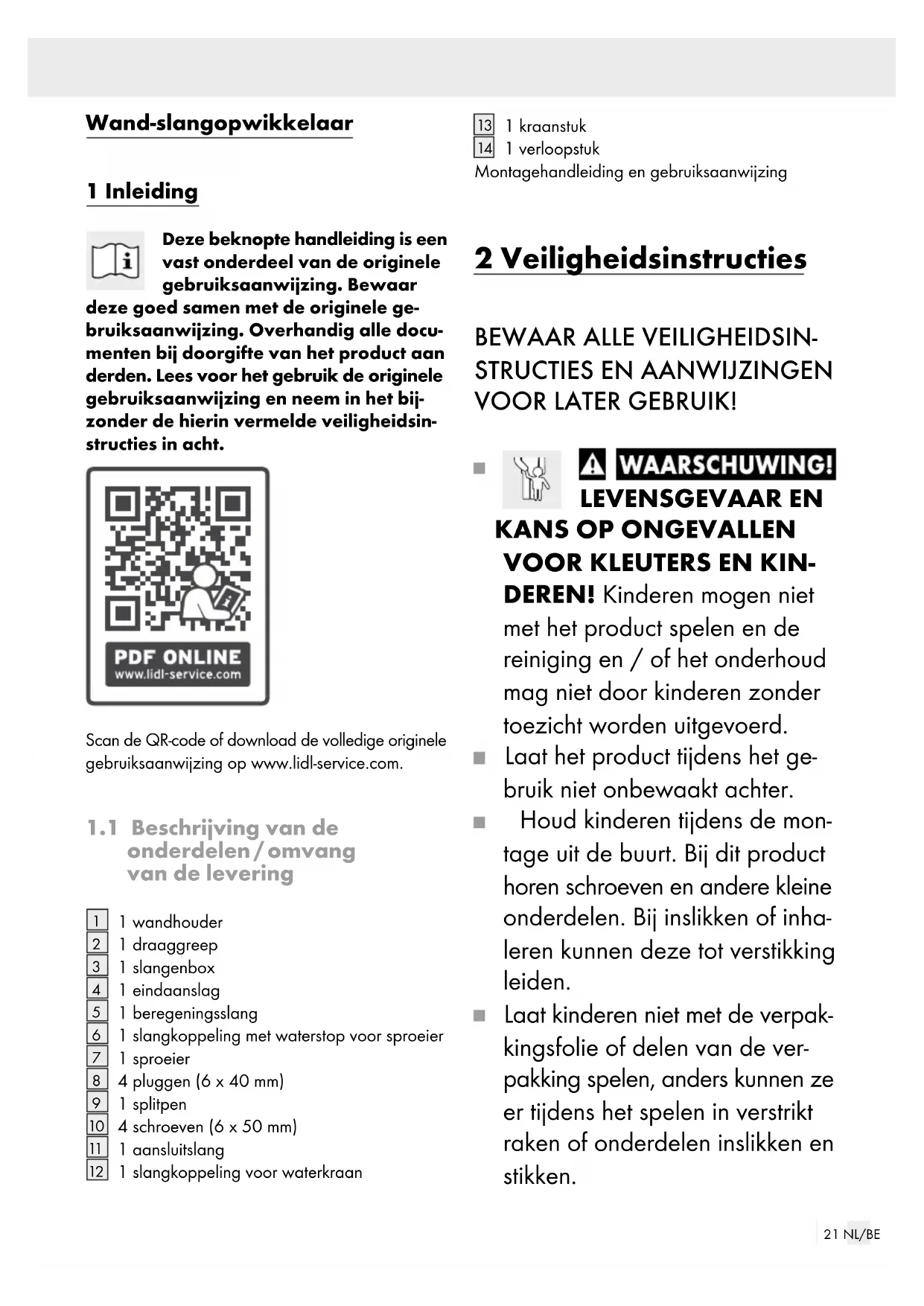

Deze beknopte handleiding is een vast onderdeel van de originele gebruiksaanwijzing. Bewaar deze goed samen met de originele gebruiksaanwijzing. Overhandig alle documenten bij doorgifte van het product aan derden. Lees voor het gebruik de originele gebruiksaanwijzing en neem in het bijzonder de hierin vermelde veiligheidsinstructies in acht.

PDF ONLINE www.lidl-service.com

Scan de QR-code of download de volledige originele gebruiksaanwijzing op www.lidl-service.com.

1.1 Beschrijving van de onderdelen/omvang van de levering

1 1 wandhouder
2 1 draaggreep
3 1 slangenbox
4 1 eindaanslag
5 1 beregeningsslang
6 1 slangkoppeling met waterstop voor sproeier
7 1 sproeier
8 4 pluggen (6 x 40 mm)
9 1 splitpen
10 4 schroeven (6 x 50 mm)
11 1 aansluitslang
12 1 slangoppeling voor waterkraan

13 1 kraanstuk

14 1 verloopstuk

Montagehandleiding en gebruiksaanwijzing

2 Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSIN- STRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

LEVENSGEVAAR EN

KANS OP ONGEVALLEN VOOR KLEUTERS EN KIN-

DEREN! Kinderen mogen niet met het product spelen en de reiniging en / of het onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

■ Laat het product tijdens het gebruik niet onbewaakt achter.
Houd kinderen tijdens de montage uit de buurt. Bij dit product horen schroeven en andere kleine onderdelen. Bij inslikken of inhaleren kunnen deze tot verstikking leiden.
Laat kinderen niet met de verpak- kingsfolie of delen van de ver- pakking spelen, anders kunnen ze er tijdens het spelen in verstrikt raken of onderdelen inslikken en stikken.

■ Zorg ervoor dat u bij de montage geen stroomleidingen beschadigt.
■ Richt de waterstraal nooit op elektrische installaties.
■ Richt de waterstraal nooit op personen of dieren.
- Controleer of alle onderdelen onbeschadigd en goed gemonteerd zijn.
- Controleer de waterdruk volgens de regels om te voorkomen dat er water met hoge druk ontsnapt en tot verwondingen leidt. Richt de waterstraal niet op personen of dieren.
- Drink nooit van het water dat u met het product verplaatst. Het product is niet geschikt voor drink-water. Het product is bedoeld voor het leveren van water uit vaste, plaatsgebonden installaties. Het mag niet worden gebruikt voor andere vloeistoffen.
Leg de uitgerolde slang alleen plat op de grond. Vermijd omhoog staande bochten/lussen. Over lussen kan men struikelen hetgeen tot ongevallen kan leiden.
■ Laat de slang niet uit zichzelf terug rollen. Voer de slang voorzichtig terug in de behuizing.
■ Laat de slang niet los wanneer de automatische stopfunctie niet is vastgeklikt.

Slipgevaar! Als de bodem nat is, kunt u op de bodem uitglijden en u bezeren. Zorg ervoor dat de bodem in de buurt van het product zo droog mogelijk wordt gehouden.
- Draai de waterkraan dicht wanneer u het product niet gebruikt.
Zorg ervoor dat u bij de montage geen kabels, leidingen en waterbuizen beschadigt. Onderzoek de montageplek met een leidingzoeker voordat u gaat boren.
Haal het product, s winters van de wand en bewaar het op een droge plek om vorstschade te voorkomen.
Leg de slang niet om hoeken of randen heen en niet langs pun-tige of scherpe voorwerpen. De beschadigingen die zo ontstaan kunnen leiden tot lekkages.
Leg de slang niet op plekken neer waar auto's er overheen kunnen rijden. Hierdoor zou de slang kunnen barsten.
Open niet de behuizing van het product. De veren zijn voorge-spannen en kunnen terugschieten.
■ Verwijder geen schroeven uit delen van de behuizing.
- Let erop dat de slang niet uit zichzelf oprolt. Hierdoor kunnen beschadigingen ontstaan.

■ Sluit de slangopening tijdens het gebruik niet af met uw vingers of met voorwerpen.
■ Laat de montage alleen door vakkundige personen uitvoeren.
- Gebruik het product niet meer als de kunststof onderdelen scheuren of barsten hebben of zijn vervormd. Vervang beschadigde onderdelen alleen door geschikte originele reserveonderdelen.

3 Voor de montage

Zorg ervoor dat u bij de montage geen kabels, leidingen en waterbuizen beschadigt. Onderzoek de montageplek met een leidingzoeker voordat u gaat boren.
☐ Haal het product uit de verpakking.
☐ Controleer of de levering compleet is (zie afb. A).
- Controleer of het product of de afzonderlijke onderdelen beschadigd zijn. Gebruik in dat geval het product niet.

3.1 Montageplek kiezen

■ Kies een stevige, draagkrachtige montageplek.
Denk aan het gewicht van het product incl. water in de slang (zie onderdeel, Technische gegevens').
Kies een montageplek waar het gehele zwenkbereik van de slangenbox 3 van 180° gebruikt kan worden (zie afb. B).
Zorg voor een zodanige afstand tot de waterkraan dat de aansluitslang 11 vrij doorhangend kan worden aangesloten (zie afb. C).

3.2 Montagemateriaal kiezen

Gebruik voor montage aan een beton- of baksteenmuur de meegeleverde schroeven 10 en pluggen 8 (zie afb. G). Deze zijn uitsluitend geschikt voor beton- of baksteenmuren.
Voor het indraaien van de schroeverd is een moersleutel van 13 mm nodig. Deze is niet meegeleverd.
Voor montage aan andere materialen of pleisterdiktes boven de 10 mm dient u geschikte schroeven en pluggen te gebruiken. Informeer in de vakhandel naar de voor de desbetreffende wand geschikte pluggen en schroeven.

4 Montage

☐ Teken de boorgaten op de aangegeven hoogte af en boor de vier gaten (zie afb. E).
□ Steek de pluggen 8 in de geboorde gaten.
Monteer de wandhouder 1 met behulp van de schroeven 10. De wandhouder 1 moet verticaal worden gemonteerd. Denk eraan dat u de wandhouder 1 in pijlrichting monteert (de pijl moet naar boven wijzen). Voor betonwanden en muren volgt u afbeelding G.
Hang de slangenbox in de wandhouder 1 (zie afb. F). Houd de slangenbox 3 vast aan de draaggreep 2. Hang de slangenbox 3 zodanig in de wandhouder 1 dat de gaten voor de as op één lijn liggen. Borg de slangen wandhouder met de meegeleverde splitpen 9 (zie afb. D). Het ombuigen van de losse uiteinden van de splitpen 9 voorkomt dat de splitpen 9 weer losgaat.
Sluit het kraanstuk aan op de waterkraan (zie afb. H). Afhankelijk van de grootte van de aansluitschroefdraad van de waterkraan draait u het verloopstuk 14 in het kraanstuk 13.
Sluit de slangkoppeling voor de waterkrad en de aansluitslang 11 aan op het kraanstuk (zie afb. I). Let erop dat deze hoorbaar vastklikt.

Sluit de sproeier aan op de slangkoppeling met waterstop 6. Let erop dat deze hoorbaar vastklikt. Zorg ervoor dat de sproeier 7 is dichtgedraaid (zie afb. K).

Het product is gereed voor gebruik.

5 Bediening

5.1 Slang uitrollen

☐ Trek de beregeningsslang op de gewenste lengte uit de slangenbox 3 (zie afb. J).
Trek dan niet meer aan de slang. De berege- ningsslang 5 gaat een klein stukje terug totdat hij door de oprolvergrendeling wordt tegenge- houden.
Open de waterkraan. Zorg ervoor dat de sproeier 7 is dichtgedraaid.
Open de sproel of door deze naar rechts te draaien (zie afb. K).
- De rode markering op de slang geeft aan dat het einde van de slang bijna is bereikt. De slang kan vanaf hier nog slechts enkele cm naar buiten worden getrokken.

Pak de beregeningsslang bij de sproeier 7 vast. Trek kort aan de beregeningsslang 5 om de oprolvergrendeling te lossen. Houd de beregeningsslang 5 met de hand vast terwijl hij automatisch tot aan de eindaanslag 4 in de slangenbox 3 wordt opgerold (zie afb. L).
Draai de slangenbox tegen de muur om ruimte te besparen (zie afb. B).

5.2 Slang oprollen

■ Letselgevaar en kans op beschadiging!

Een niet vastgehouden beregeningsslang kan door de veerkracht van het oprolmechanisme worden rondgeslingerd en verwondingen en materiële schade veroorzaken.

• Geleid de beregeningslang in principe altijd met de hand. Let erop dat er zich bij het oprollen geen andere personen in de buurt bevinden.
  Grijp nooit in de behuizing.
  Sluit de sproe door deze naar links te dracien (zie afb. K).
  Sluit de waterkraan.
  Open de sproeier om de waterdruk te laten ontsnappen. Draai de sproeier hiervoor naar rechts. Sluit de sproeier vervolgens weer door deze naar links te draaien.
